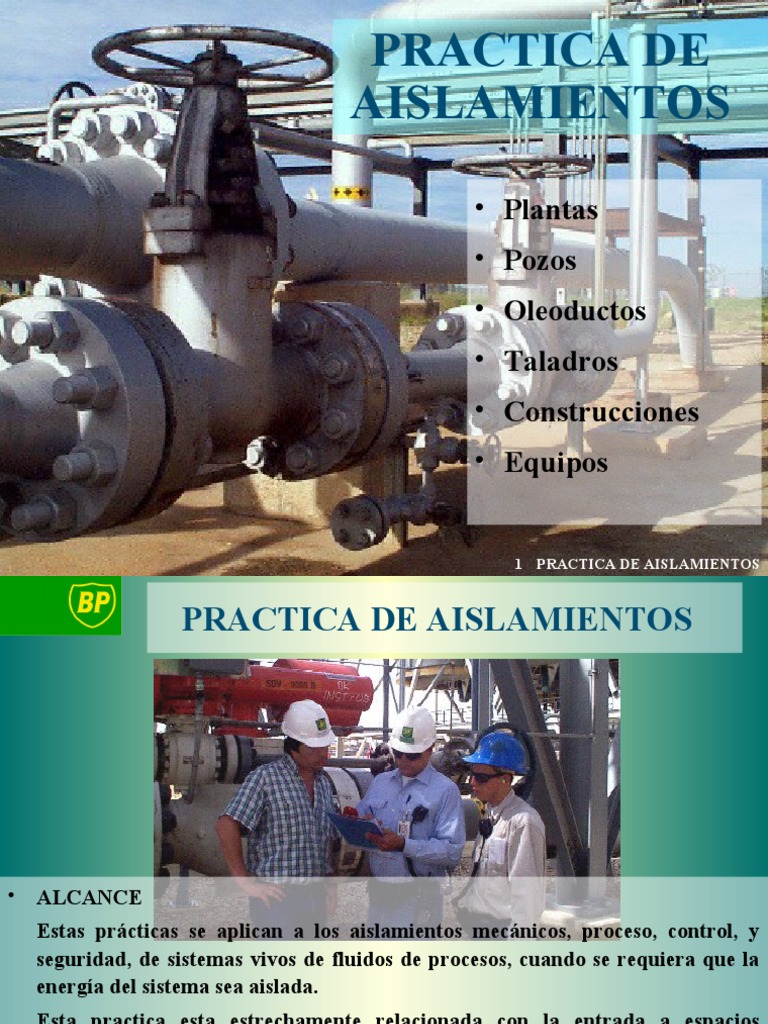

PRACTICA DE
AISLAMIENTOS
• Plantas
• Pozos
• Oleoductos
• Taladros
• Construcciones
• Equipos
1 PRACTICA DE AISLAMIENTOS
PRACTICA DE AISLAMIENTOS
• ALCANCE
Estas prácticas se aplican a los aislamientos mecánicos, proceso, control, y
seguridad, de sistemas vivos de fluidos de procesos, cuando se requiera que la
energía del sistema sea aislada.
Esta practica esta estrechamente relacionada con la entrada a espacios
confinados, Evaluación de riesgos, del sistema de permisos de trabajo y otras
practicas formales locales. Debe tenerse especial cuidado en la aplicación de
estas en conjunto con esta práctica de aislamientos.
2 PRACTICA DE AISLAMIENTOS
AISLAMIENTOS
• Que es un aislamiento?
Un método que permite la suspensión, o interrupción, de cualquier fuente de
energía ( eléctrica, hidráulica, mecánica ó neumática ) mediante la operación de
válvulas, interruptores, sistemas de control y seguridad, para facilitar que una
actividad se realice en forma segura.
Es la suspensión de cualquier fuente de energía.
2 PRACTICA DE AISLAMIENTOS
POLITICA DE AISLAMIENTO DE BP
• Siempre se debe utilizar el aislamiento de mejor calidad
que sea razonablemente práctico, de acuerdo con los
parámetros establecidos.
• Ninguna persona puede entrar a una vasija o recipiente
confinado, a menos que todas las fuentes del proceso y los
fluidos de los utilitarios se hayan aislado positivamente,
tanto a la entrada, como a la salida de dicho recipiente.
2 PRACTICA DE AISLAMIENTOS
POLITICA DE AISLAMIENTO DE
BP
• Ningún trabajo en donde se requiera aislamiento, se
podrá iniciar hasta que la Autoridad de Area y
Ejecutante hayan verificado, en sitio, que éste se ha
hecho y es íntegro.
• Las Autoridades Aislantes serán las únicas personas
responsables de aislar y desaislar un equipo o sistema.
2 PRACTICA DE AISLAMIENTOS
TIPOS DE AISLAMIENTO
• PERSONAL
• DOCUMENTADO
5 PRACTICA DE AISLAMIENTOS
AISLAMIENTO PERSONAL
Es permitido que un Ejecutante realice sus propios
aislamientos sin necesidad de llenar un certificado de
confirmación de aislamiento si se cumplen todos los
siguientes criterios:
• El trabajo debe ser aprobado como de rutina y bajo
riesgo.
6 TIPOS DE AISLAMIENTOS
AISLAMIENTO PERSONAL
• El trabajo es completado en el turno de quien ejecuta la
tarea.
• Quien hace el aislamiento es certificado para hacer
aislamientos locales.
• La tarea es ejecutada por quien hace el aislamiento.
• Se debe usar una tarjeta y candado personal para el
aislamiento.
Si alguno de los criterios anteriores cambia,
el ejecutante debe levantar un aislamiento
documentado - (certificado de aislamiento).
7 TIPOS DE AISLAMIENTOS
AISLAMIENTO DOCUMENTADO.
CERTIFICADO DE CONFIRMACION
DE AISLAMIENTO
• El certificado de aislamiento combina en un solo documento, el
registro de todos los aislamientos que se requieran para que una o
varias tareas en un mismo equipo se puedan llevar a cabo en forma
segura. 8 TIPOS DE AISLAMIENTOS
NORMAS PARA AISLAMIENTOS
• La evaluación de riesgos debe considerarse como el
mecanismo primario de control de los peligros en todos los
procesos de aislamientos.
• Cualquier aislamiento debe ser una barrera de contención
efectiva para el fluido a aislar por el tiempo que sea
requerido.
• Las válvulas deben ser bloqueadas o inmovilizadas para
prevenir una operación no autorizada.
9 PRACTICA DE AISLAMIENTOS
NORMAS PARA AISLAMIENTOS
• Todos los puntos de aislamiento deben ser identificados con tarjetas.
• Válvulas operadas eléctricamente deben ser físicamente desconectadas
de la fuente eléctrica para ser consideradas como válvulas de
aislamiento.
• A las válvulas de operación neumática e hidráulica que, por defecto,
están cerradas, se les deberán aislar y desconectar físicamente las líneas
de suministro.
• Válvulas operadas neumática ó hidráulicamente que fallan abiertas no
deben ser consideradas para propósitos de aislamiento
10 PRACTICA DE AISLAMIENTOS
METODOS DE AISLAMIENTO
• AISLAMIENTO MECANICO-POSITIVO
• AISLAMIENTO DE PROCESO CON VALVULAS
• AISLAMIENTO DE CONTROL POR
SOFTWARE
• AISLAMIENTOS ELECTRICOS
11 PRACTICA DE AISLAMIENTOS
AISLAMIENTO MECANICO-
POSITIVO
Es el método más seguro y debe tenerse en cuenta siempre
que se planee un trabajo de mantenimiento. Se puede
realizar de la siguiente manera:
12 METODOS DE AISLAMIENTO
MECANICO-POSITIVO
• Remoción de una sección de la tubería e inserción de
bridas ciegas en los extremos, sujetadas con pernos /
abrazaderas, las cuales deben cumplir con las
especificaciones de la presión de diseño de la línea o
equipo desconectado.
• Aislamiento con la inserción de una placa ciega entre
bridas, sujetadas con pernos/abrazaderas. Cualquiera de
estas inserciones debe ceñirse a las especificaciones de
diseño de la tubería.
13 AISLAMIENTO MECANICO-POSITIVO
MECANICO-POSITIVO
• El aislamiento positivo es obligatorio para el trabajo en
espacios confinados y recomendable en las siguientes
situaciones, debido a la seguridad adicional que ofrece:
- Aislamientos de larga duración.
- Cuando los fluidos exceden su temperatura
de ignición.
14 AISLAMIENTO MECANICO-POSITIVO
AISLAMIENTO DE PROCESO
CON VALVULA
• DOBLE BLOQUEO Y PURGA (DBB)
• AISLAMIENTO DE VALVULA
SENCILLA (SVI)
15 METODOS DE AISLAMIENTO
DOBLE BLOQUEO Y PURGA (DBB)
• Consiste en cerrar dos válvulas de bloqueo en serie, con
una válvula de purga entre ambas, que purgue hacia un
lugar seguro.
16 AISLAMIENTO DE PROCESO CON VALVULAS
DOBLE BLOQUEO Y PURGA (DBB)
• El aislamiento DBB es el tipo de aislamiento de válvulas más
seguro, siempre y cuando las válvulas puedan dar un sello
confiable bajo las condiciones particulares de operación.
17 AISLAMIENTO DE PROCESO CON VALVULAS
DOBLE BLOQUEO Y PURGA (DBB)
• También se aceptan las
válvulas sencillas que
presten un sello doble en un
cuerpo sencillo y con una
purga entre ambos sellos
(tenga en cuenta que las
válvulas de bola “estándar”
no ofrecen un sello doble).
18 AISLAMIENTO DE PROCESO CON VALVULAS
AISLAMIENTO DE VALVULA SENCILLA
(SVI)
• Consiste en el cierre de una válvula de bloqueo sencilla.
19 AISLAMIENTO DE PROCESO CON VALVULAS
NORMAS PARA AISLAMIENTOS
• A las válvulas de operación neumática e hidráulica que,
por defecto, están cerradas, se les deberá aislar y
desconectar físicamente las líneas de suministro.
20 PRACTICA DE AISLAMIENTOS
AISLAMIENTO DE VALVULA SENCILLA
(SVI)
• Cualquier válvula utilizada
para SVI debe proporcionar un
sello confiable.
• No se deberán utilizar válvulas
cheques, válvulas de control de
flujo y otras válvulas que no
puedan proporcionar un cierre
hermético.
31 AISLAMIENTO DE PROCESO CON VALVULAS
PRUEBAS DE INTEGRIDAD
TIPICAS DE LAS VALVULAS
VENTEO VENTEO
M1 M2
V1 V2
PUNTO APERTURA
Prueba de integridad de aislamiento de doble bloqueo y purga DBB
V1 Primera valvula de aislamiento (aguas arriba) del sistema vivo
M1 Punto de monitoreo del lado vivo (manómetros de presión o venteo)
V2 Segunda valvula de aislamiento (aguas abajo) del sistema vivo
M2 Punto de monitoreo entre valvulas y punto de ruptura
B Punto de purga entre valvulas de aislamiento
Se debe garantizar que las conexiones en M1,M2 y B no estén bloqueadas
PRUEBAS DE INTEGRIDAD TIPICAS DE
LAS VALVULAS
VENTEO VENTEO
M1 M2
V1 V2
PUNTO APERTURA
B
• Cerrar la valvula V2 aguas abajo y asegurarla en posisción cerrada
• Tenga en cuenta la presión en los puntos de monitoreo M1 yM2
• Entrar a la sección de venteo de la linea y monitorear en M2 hasta que la presión este
cerca a cero
• Cerrar el venteo/purga en el punto de entrada y monitorear en M2 durante 10 min.
El hecho de que no haya un incremento de presión en M2, indica la integridad V2
• Cerrar la valvula V1 aguas arriba y asegurarla en posición cerrada
• Tener en cuenta la presión en M1y B
• Ventear/drenar V1 y V2 y monitorear en B hasta que la presión este cerca a cero
• Cerrar el punto de venteo/drenaje B y monitorear en M1 y B durante 10 min.
La falta de aumento de presión de B indica la integridad de V1 aguas arriba
• Abrir el punto de venteo/drenaje B y asegurarlo en posisción abierta.
Métodos de Aislamiento para
Niveles de Riesgo Predeterminados
> 800psi
Métodos de Aislamiento para
Niveles de Riesgo Predeterminados
Si las precauciones recomendadas, incluyendo todas las
mandatorias no pueden ser implementadas, se requiere una
evaluación formal de riesgos.
Aislamiento positivo es recomendado cuando el aislamiento es
por más de una semana, el sistema ó equipo no va a ser operado
en los próximos 6 meses, se va a realizar trabajo en caliente.
Aislamiento positivo es mandatario para entrada de personal a
espacios confinados.
31 AISLAMIENTO DE PROCESO CON VALVULAS
AISLAMIENTO DE CONTROL
POR SOFTWARE
Antes de intentar realizar un aislamiento de este tipo, se
debe:
• Verificar previamente los efectos que tiene el aislamiento
que se va a realizar, chequeando desde los diagramas de
jerarquía, y los PI&D.
32 METODOS DE AISLAMIENTO
AISLAMIENTO DE CONTROL
POR SOFTWARE
• Consultar al Supervisor de la Planta acerca del
aislamiento a realizar, aclarando por qué, cómo y qué
efectos tendrá dicho aislamiento.
• Este aislamiento debe ser documentado en un CA y
registrado en un libro de control.
21 METODOS DE AISLAMIENTO
OTROS DISPOSITIVOS
DE AISLAMIENTO
• Se podrán utilizar los tapones mecánicos convencionales, o
las bolsas inflables, como sello de gases o líquidos, para
contener y dirigir hacia el venteo pequeñas cantidades de
gas.
• La utilización de estos dispositivos debe estar respaldada
por una evaluación de riesgos.
22 METODOS DE AISLAMIENTO
OTROS DISPOSITIVOS
DE AISLAMIENTO
• Podrán usarse como aislamiento secundario aguas abajo de
un aislamiento positivo o con válvula, en donde la presión
diferencial a través del dispositivo pueda ser monitoreada y
controlada, de tal forma que la aplicación del aislamiento sea
cubierta por un procedimiento aprobado.
• Dispositivos como tapones de expansión mecánica, o bolsas
inflables, no se deberán utilizar como formas primarias de
aislamiento
22 METODOS DE AISLAMIENTO
PRUEBAS DE LOS AISLAMIENTOS
• Se deberán probar
todos los
aislamientos y su
eficacia, antes de
iniciar la actividad
programada.
29 PRACTICA DE AISLAMIENTOS
PRUEBAS DE LOS
AISLAMIENTOS
• Cuando son usados
detectores de gas, éstos
deberán ser localizados lo
más cerca posible al
aislamiento, para que
cualquier fluido que pase
sea detectado
rápidamente.
36 PRACTICA DE AISLAMIENTOS
PRUEBAS DE LOS AISLAMIENTOS
• Una vez se haya finalizado la tarea, el desaislamiento y la puesta
en línea del sistema se deben realizar con el mismo cuidado
utilizado durante el aislamiento.
• La remoción de cualquier brida ciega, la reinstalación de tubería
retirada o el giro de una figura en ocho, deben estar precedidos
de una prueba de integridad de válvulas.
37 PRACTICA DE AISLAMIENTOS
PRUEBAS DE LOS
AISLAMIENTOS
• NOTA: El levantar un aislamiento por válvula no implica,
necesariamente, la apertura o cierre de válvulas; simplemente la
remoción de los dispositivos de aseguramiento y demás equipo de
inmovilización.
57 PRACTICA DE AISLAMIENTOS
DESVIACIONES DE LOS METODOS
DEFINIDOS Y MODIFICACIONES
• Cualquier aislamiento donde no sea posible cumplir con lo
requerido en esta práctica debe someterse a una
evaluación de riesgos apropiada, acorde con la severidad
potencial de los peligros, se deberá registrar y ser
aprobada por el Superintendente de Línea y Gerente de
Campo.
58 PRACTICA DE AISLAMIENTOS
DESVIACIONES DE LOS METODOS
DEFINIDOS Y MODIFICACIONES
• Si los riesgos son considerados aceptables, deberá prepararse un
procedimiento escrito, con medidas de contingencia y
precauciones, claramente definidas.
• El diseño de todas las modificaciones e instalaciones adicionales
deberá incluir revisiones de los medios de aislamiento necesarios
para mantenimiento.
59 PRACTICA DE AISLAMIENTOS
Lista de Chequeo
1. ¿Se ha realizado una Evaluación de Riesgos o
Análisis de Seguridad de la tarea?
2. ¿Se ha considerado el aislamiento positivo para la
tarea?
3. ¿Están identificados todo los sistemas que se van a
aislar?
4. ¿Corresponde el sistema y el equipo a aislar al
relacionado en el certificado de aislamiento?
5. ¿Están correctamente descritos los puntos de
aislamiento en el certificado de aislamiento?
6. ¿Existe alguna fuente que por diseño NO haya podido
ser aislada?
7. ¿La Superintendencia de Línea y el Gerente de
Campo han aprobado la desviación al punto
anterior?
59 PRACTICA DE AISLAMIENTOS
Lista de Chequeo
8. ¿Se han purgado, drenado o despresurizado todas las
fuentes de energía?
9. ¿Se han bloqueado con cierre, candado, seguro o
cadena todas fuentes de energía?
10. ¿Si se ha intervenido un sistema de presión >800 psi,
tiene DBB?
11. ¿Si existen fuentes de energía adicional o alterna, están
han sido identificadas y aisladas?
12. ¿Están rotulados y etiquetados todos los puntos de
aislamiento?
13. ¿Están registrados todos los puntos de aislamiento en
el certificado?
14. ¿La Autoridad de Area Aislante Eléctrica (AAI) esta
autorizada para operar este nivel de voltaje?
15. ¿Todas las personas que intervienen en la tarea están
certificadas? 59 PRACTICA DE AISLAMIENTOS
AISLAMIENTOS ELECTRICOS
Consiste en desenergizar, desconectar y asegurar el sistema
eléctrico, lo cual tiene un requerimiento de interrupción
visible”de sus conexiones a las fuentes de tensión y tiene
relación directa con el trabajo que se va a realizar.
23 METODOS DE AISLAMIENTO
NORMAS Y PRECAUCIONES
• Solamente personal entrenado y con buena experiencia en
electricidad y que, además, esté certificado y autorizado
por seguridad industrial, podrá efectuar el aislamiento
eléctrico.
24 AISLAMIENTOS ELECTRICOS
INSTALACION
DE PUENTES O JUMPERS
• Cuando un puente de señales o control es usado o
instalado temporalmente debe ser registrado en un
certificado de aislamiento y una tarjeta de información
instalada en el equipo.
• La instalación de estos puentes debe tener la aprobación
de la Autoridad de Area y seguir los procedimientos
locales vigentes para la aprobación de cambios.
35 AISLAMIENTOS ELECTRICOS
NORMAS Y PRECAUCIONES
• Todo aislamiento eléctrico deberá tener un candado instalado
en el punto respectivo.
Cuando varias disciplinas intervengan en un trabajo y estén
relacionadas con el mismo aislamiento, cada disciplina deberá
instalar su propio candado.
25 AISLAMIENTOS ELECTRICOS
NORMAS Y PRECAUCIONES
• Se deben instalar o
adjuntar tarjetas con
anuncio de advertencia o
de peligro, en los puntos
apropiados de
aislamientos.
26 AISLAMIENTOS ELECTRICOS
NORMAS Y PRECAUCIONES
• Siempre y donde se requiera efectuar un trabajo que exponga a
alguien a un riesgo causado por maquinaria en movimiento,
conductores eléctricos expuestos o que impliquen peligros en
caso de aplicar energía motriz, estos aparatos se deberán aislar
eficazmente de la fuente de energía antes de iniciar el trabajo.
27 AISLAMIENTOS ELECTRICOS
PRUEBAS DE LOS AISLAMIENTOS
• Se recomienda hacer ensayos de arranque de los equipos,
teniendo en cuenta todos los interbloqueos posibles, como
última verificación de que se logró el aislamiento.
28 PRACTICA DE AISLAMIENTOS
NORMAS Y PRECAUCIONES
Ninguna persona podrá realizar trabajo alguno, antes de:
• Tener un permiso de trabajo que respalde la actividad a
desarrollar y también al aislamiento.
• Aislar y haber seguido los pasos prácticos para
bloquear los conductores vivos y haber instalado
anuncios de advertencia.
30 AISLAMIENTOS ELECTRICOS
APAGANDO BOMBA Vs.
DESENERGIZANDO BOMBA
31 AISLAMIENTOS ELECTRICOS
APAGANDO BOMBA Vs.
DESENERGIZANDO BOMBA
32 AISLAMIENTOS ELECTRICOS
APAGANDO BOMBA Vs.
DESENERGIZANDO BOMBA
33 AISLAMIENTOS ELECTRICOS
DESENERGIZAR MOTOR
Y AISLAR UNA BOMBA
33 AISLAMIENTOS ELECTRICOS
DESENERGIZAR MOTOR
Y AISLAR UNA BOMBA
34 AISLAMIENTOS ELECTRICOS
