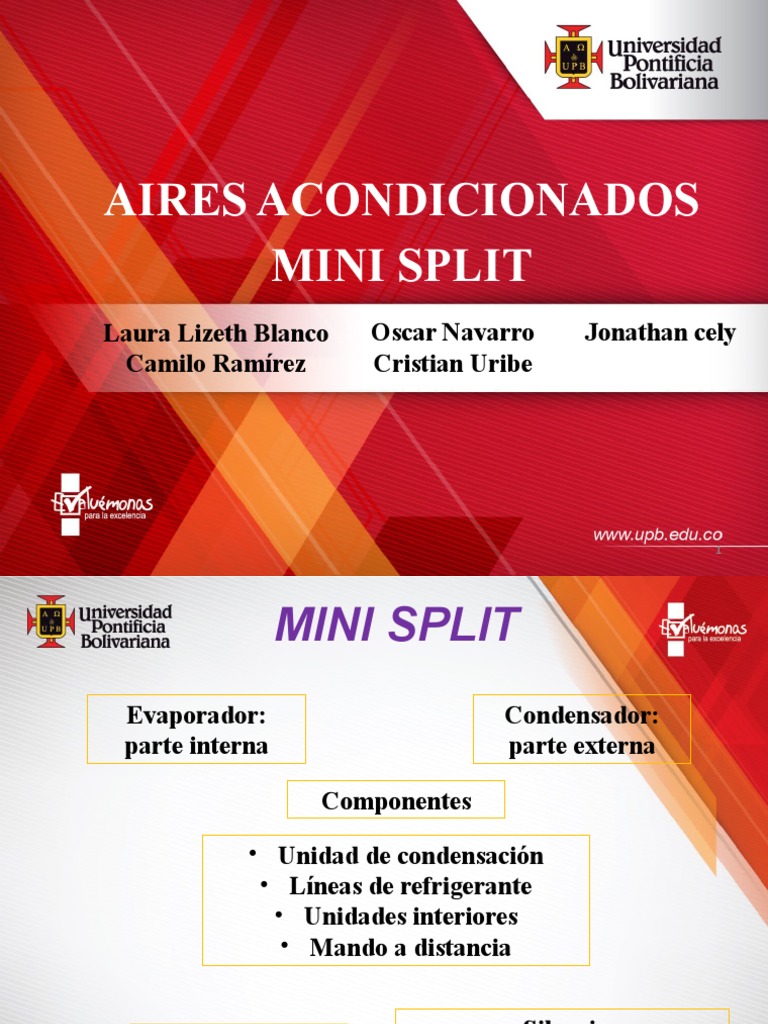

AIRES ACONDICIONADOS

MINI SPLIT
Laura Lizeth Blanco Oscar Navarro Jonathan cely
Camilo Ramírez Cristian Uribe

1
 MINI SPLIT
Evaporador: Condensador:
parte interna parte externa

Componentes

• Unidad de condensación
• Líneas de refrigerante
• Unidades interiores
• Mando a distancia

• Silencioso
Principales
• Refrigeración por zonas
ventajas
• Sin conductos
2
 Unidades Interiores

Minisplit High Wall Minisplit Piso Techo Unidades Exteriores

Las características que se deben observar al seleccionar un
equipo Mini-Split son:

1. Eficiencia:
La eficiencia de un equipo de aire acondicionado es la característica más
importante, ya que el costo adicional al comprar un equipo eficiente representa
un ahorro a la hora de pagar el recibo de Luz.
2. Garantía:
Siempre busca marcas que respalden tu compra el mayor tiempo posible. Lo
mínimo aceptable es 5 años de garantía en el compresor y 1 año en partes.
3. Refrigerante:
Por muchos años se ha utilizado el refrigerante R22 en los equipos mini Split.
Sin embargo a partir del 2011 se han observado cada vez mas fabricantes con
equipos que ofrecen refrigerante ecológico R410a.
4. Voltaje de operación:
Las unidades mini Split operan en su mayoría con voltaje 220, sin embargo en
algunos casos están disponible en 110 v

4
 Tipos de control

• Timer

• Encendido y apagado automático

• Rejilla oscilatoria

• Indicador de Filtro Sucio

•   Función Energy saber

• Des humidificación

5
CONSOLA DE TECHO
O CASSETTE
Beneficios
• Los cassettes son ligeros, compactos y
discretos.
• Pueden ser instalados en áreas con espacios
de techo restringidos ya que la unidad no
requiere conductos. Es ideal para falsos
techos.
• Evita la instalación de las unidades interiores
en paredes y suelos, por lo que se maximiza
el espacio en estas áreas.
• Los cassettes pueden distribuir el aire en
cuatro direcciones, por lo general se colocan
en el centro de la zona a climatizar

6
CONSOLA PISO-
TECHO

7
 Unidad condensadora
*Mantenido a intemperie.
*Preferiblemente lugar con
sombra.
*Lugar con acceso a
corrientes de aire

Unidad(es) evaporador(as)
*Ubicadas en pared, piso o techo
*Opción del múltiples zonas con
múltiples unidades
8
CONSOLA DE
PARED

9
 10
https://www.youtube.com/watch?v=f-bsG4JDhpY
 FAN COIL
DESNUDOS
es un sistema de climatización por agua, donde el agua actúa como elemento
refrigerante y portador de calor.

Como su propio nombre indica un fan-coil posee un ventilador (fan) y una

batería de intercambio térmico (coil) donde circula el agua fría o caliente.
Además también posee un filtro para eliminar las particular nocivas antes de
entrar en la habitación a climatizar y una bandeja de condensados para
recoger el agua que proviene del intercambio térmico.

Ventajas

• Ahorro de espacio
• Fácil mantenimiento
• Bajo consumo de energía
• Equipo ultra silencioso
• Apto Para Trabajar Con R22 - R407 O R410A
• Autodiagnóstico y autoprotección 11
• Funcionamiento para aire acondicionado
El ventilador toma aire de la estancia y lo emboca hacia la batería de intercambio térmico
donde circula agua fría. Proporcionando, tras pasar por el filtro, aire acondicionado (aire frío)
a la estancia a climatizar.

• Funcionamiento para calefacción

El ventilador toma aire de la estancia y lo emboca hacia la batería de intercambio térmico
donde circula agua caliente. Proporcionado, tras pasar por el filtro, aire caliente que permite
calentar la estancia.
Las principales formas de instalación son:
• Fan-coil de 2 tubos : Fan-coil con una tubería de ida y otra de vuelta. Por ambas
tuberías pasa agua fría y caliente, dependiendo si el equipo esta trabajando en frio
o en calor. Es la instalación recomendada para viviendas de particulares.
• Fan-coil de 4 tubos: Fan-coil con dos tuberías para agua caliente(ida y vuelta) y
otras dos para agua fría (ida y vuelta). Es una instalación más costosa pero es la
idónea para hoteles ya que permite que distintos aparatos trabajen unos en frío y
otros en calor.
 Fancoil Desnudo Expansión Directa Serie Faire
Refrigerante R22 - R407 o R410a

http://www.refrinorte.com/rnte/p_detalle1.php?equipo1=32&cate=10&subcate=56 14
Diferencias fan coil con un Split
• La principal diferencia entre uno y otro es que el fan-coil trabaja por agua-
aire circulando por las tuberías agua como refrigerante o calo portador,
mientras que el split trabaja aire-aire siendo el  gas refrigerante lo que
circula por las tuberías.

• La instalación de fan-coils combinado con bomba de calor es la solución

de mayor ahorro económico para dotar a una vivienda de calefacción y
refrigeración.

https://www.youtube.com/watch?v=CxCMz9OjJnc
