ACELERAR PARA

SER MÁS LÍDERES

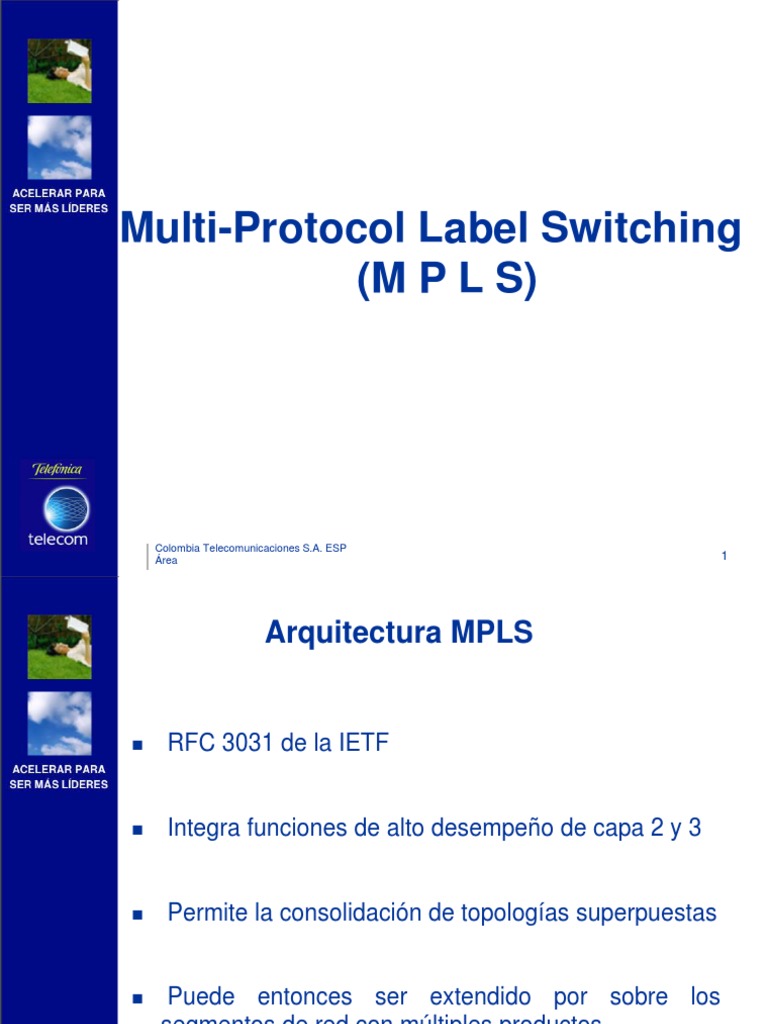

Multi-Protocol Label Switching

(M P L S)

Colombia Telecomunicaciones S.A. ESP

Área 1
 Arquitectura MPLS

 RFC 3031 de la IETF

ACELERAR PARA
SER MÁS LÍDERES

 Integra funciones de alto desempeño de capa 2 y 3

 Permite la consolidación de topologías superpuestas

 Puede entonces ser extendido por sobre los

segmentos de red con múltiples productos

Colombia Telecomunicaciones S.A. ESP

Área 2
 FUNDAMENTOS DE MPLS

Conceptos Básicos

ACELERAR PARA MPLS y OSI

SER MÁS LÍDERES
 MPLS no es un protocolo de capa de red.
— No tiene enrutamiento ni
direccionamiento propio, utiliza a
IP.
 MPLS no es un protocolo de capa de
enlace.
— MPLS trabaja sobre diferentes
tecnologías de enlace.
MPLS
 MPLS no es un nivel del modelo de
referencia OSI (L2.5).

Colombia Telecomunicaciones S.A. ESP

Área 3
 FUNDAMENTOS DE MPLS

Conceptos Básicos

MPLS:
ACELERAR PARA
 Separación del plano de enrutamiento del
SER MÁS LÍDERES
plano de envío.
 Integra el control del enrutamiento IP con la
simplicidad de la conmutación de capa 2.
 Nuevo mecanismo de envío en el cual los
paquetes son enviados basados en
etiquetas.
 Facilita el desarrollo de servicios que
requieren un enrutamiento complejo.
 Permite una clasificación flexible de
paquetes y optimización de los recursos de
la red.

Colombia Telecomunicaciones S.A. ESP

Área 4
 FUNDAMENTOS DE MPLS

Conceptos Básicos

MPLS permite:
ACELERAR PARA
SER MÁS LÍDERES  Clasificación de paquetes únicamente cuando ingresan a la red.
 La clasificación del paquete es codificada como una etiqueta.
 En el núcleo de red, los paquetes son enviados sin necesidad de
reclasificarlos.
 No se requiere análisis adicional de los paquetes.
 Los paquetes son “conmutados” de acuerdo al valor de la etiqueta.
 No se requiere que el paquete siga el trayecto establecido por el protocolo
de enrutamiento.
 Permite el envío de paquetes basado en: dirección de destino, TE, multicast,
VPN, QoS.

Colombia Telecomunicaciones S.A. ESP

Área 5
 Elementos de una red MPLS

 LER: Es un enrutador en el borde de la red MPLS

que agrega etiquetas a cada paquete IP para su
ACELERAR PARA reenvío dentro del núcleo de la red
SER MÁS LÍDERES

 LSR: Es un enrutador de alta velocidad o

conmutador en el núcleo de la red MPLS
especializado en analizar las etiquetas de los
paquetes para su reenvío

 LSP: Es la ruta a través de uno o más LSR’s que

sigue un paquete de una FEC en particular. Este
camino puede establecerse tanto manualmente
como mediante protocolos de enrutamiento

Colombia Telecomunicaciones S.A. ESP

Área 6
 FUNDAMENTOS DE MPLS
Componentes de una red MPLS

ACELERAR PARA
SER MÁS LÍDERES
RED MPLS

Paquete IP Paquete IP L Paquete IP L Paquete IP L Paquete IP

LER LSR LSR LER

Cliente Cliente

LSP

L Etiqueta LSPs: Unidireccionales.

LSR: Enrutador de Conmutación de Etiquetas

LER: LSR de Borde
LSP: Trayecto Conmutado por Etiquetas

Colombia Telecomunicaciones S.A. ESP

Área 7
 LSP Types : Static LSP

 All Routers are configured manually with labels

 No signaling is required

ACELERAR PARA
SER MÁS LÍDERES

Int Label Int Label

Dest In In Out Out

47.1 3 123 4 456

Int Label Int
Dest In Out Out
123 3 4 Int Label Int
47.1 - 123 2 456 Dest In In Out
123
47.1 5 456 -
2 456
1
47.1
5

Colombia Telecomunicaciones S.A. ESP

Área 8
 Elementos de una red MPLS

 Label es una vista condensada del encabezado IP,

la cual es representada mediante un valor de
ACELERAR PARA longitud fija (20 bits) que se emplea para
SER MÁS LÍDERES
representar a una FEC a la que han sido asignados
ciertos paquetes.

 FEC es un grupo de paquetes IP que comparten

los mismos atributos (dirección destino, VPN, ...)
para ser reenviados de la misma manera
considerando el mismo tratamiento (misma QoS)

 LIB es la tabla de enrutamiento para un nodo

MPLS, formada con etiquetas de entrada asociadas
a etiquetas de salida. Cada LER y cada LSR debe
formar su propia LIB

Colombia Telecomunicaciones S.A. ESP

Área 9
 Control de la información MPLS

Las tablas de re-envío se generan con información

que manejan los protocolos internos IGP (OSPF, IS-
IS, RIP) tal como la topología de la red, el patrón de
ACELERAR PARA
SER MÁS LÍDERES
tráfico y características de los enlaces, para
establecer los caminos virtuales o LSP’s.

La arquitectura MPLS no asume un único protocolo de

distribución de etiquetas, entre los protocolos
existentes más importantes se encuentran:

 LDP: mapea los destinos IP (unicast) en etiquetas

 RSVP, CR_LDP: para ingeniería de tráfico y reserva
de recursos
 BGP: para etiquetas externas (VPN)
Colombia Telecomunicaciones S.A. ESP
Área 10
 Ingeniería de Tráfico
 Consiste en adaptar los flujos de tráfico a los recursos
físicos de la red para equilibrar la utilización de esos
recursos
ACELERAR PARA
SER MÁS LÍDERES
 Permite al administrador de la red el establecimiento de
rutas explícitas, especificando el camino físico exacto de
una LSP.

 Permite obtener estadísticas de uso LSP, que se pueden

utilizar en la planificación de la red y como herramientas de
análisis de cuellos de botella y carga de los enlaces

 Permite ofrecer distintos niveles de calidad. Por ejemplo,

con garantías explícitas de retardo, ancho de banda,
pérdida de paquetes, etc.
Colombia Telecomunicaciones S.A. ESP
Área 11
 FUNDAMENTOS DE MPLS

ACELERAR PARA Frame

SER MÁS LÍDERES
Relay IP VPN
ATM
Frame Relay

Frame Relay ATM IP/MPLS ATM

IP/MPLS PPP

RPR
Internet Internet Ethernet
Ethernet

Muchos Servicios,
Muchos Servicios,
Una Red
Muchas Redes

Colombia Telecomunicaciones S.A. ESP

Área 12
 RED METRO ETHERNET
Alcatel 7750
ACELERAR PARA
SER MÁS LÍDERES

ACELERAR PARA SER

MÁS LÍDERES

Fecha:7 de Febrero de 2007

Colombia Telecomunicaciones S.A. ESP

Área 13
 Índice

01 Chassis Arquitecture
- SR-1
- SR-12

ACELERAR PARA 02 Basic Configuration & Startup

SER MÁS LÍDERES
- Managing the BOF
- Global Commands
- Provisionig Cards & MDAs
03 Routing Protocols
- IP/MPLS
- LDP/RSVP (IP/MPLS)
04 Services
- Components (SAP, SDP, LSP)
- VLL, VPLS, VPRN
- Topology (Red Esmeralda)

Colombia Telecomunicaciones S.A. ESP

Área 14
ACELERAR PARA
SER MÁS LÍDERES
Chassis
Architecture

Colombia Telecomunicaciones S.A. ESP

Área 15
 The Alcatel 7x50 Family

Alcatel 7750 Service Router

ACELERAR PARA
SER MÁS LÍDERES

SR-1
20 Gbps
1.5 RU SR-7
100 (200) Gbps
1/5 rack SR-12
200 (400) Gbps
1/3 rack

Colombia Telecomunicaciones S.A. ESP

Área 16
 The Alcatel 7x50 Family
SR-12

SR-1

ACELERAR PARA
SER MÁS LÍDERES

• Integrated switch
• 12 Slots (10 IOM, 2
fabric/control, IOM, and
SF/CPM)
power
• 200 Gb/s system capacity
• 20 Gb/s full duplex
system capacity • 400 Gb/s full duplex
switch fabric/control
• Two 10 Gb/s MDAs
• Ten 20 Gb/s IOMs
• Power redundancy
• Twenty 10 Gb/s MDAs
• Power redundancy
Colombia Telecomunicaciones S.A. ESP
Área 17
 SR-12 Shelf

 SR-12 features:
— 12 slots (10 IOM, 2 SF/CPM)
ACELERAR PARA
— 200 Gb/s system capacity
SER MÁS LÍDERES

— 20 hot-swappable MDAs
— 400 Gb/s switch fabric/control
— Hot-swappable cooling fans
— Switch fabric/control
redundancy when two SF/CPMs
installed
— Power redundancy when two
power supplies installed

Colombia Telecomunicaciones S.A. ESP

Área 18
 SR-12 Shelf

ACELERAR PARA
SER MÁS LÍDERES

Front View Rear View

Colombia Telecomunicaciones S.A. ESP

Área 19
 SR-12 Fans and Air Filter

ACELERAR PARA
SER MÁS LÍDERES

Fan Assemblies

Colombia Telecomunicaciones S.A. ESP

Área 20
 SR-12 DC PEM

ACELERAR PARA
SER MÁS LÍDERES

Back

Colombia Telecomunicaciones S.A. ESP

Área 21
 Alcatel SR-12 AC Power Shelf

ACELERAR PARA
SER MÁS LÍDERES

1 AC power shelf.
2 AC power rectifier.
3 Power supply monitoring cable.
4 Monitor input connector.

Colombia Telecomunicaciones S.A. ESP

Área 22
 Alcatel 7x50 series – physical access

In-band
ACELERAR PARA
SER MÁS LÍDERES
Customer Out Of Band
Facing
Access CPM
Ports Management
& Ethernet Port
Network
Ports
Compact
Flash cards

cf1: / cf2: /
cf3:
CPM Console Port

Colombia Telecomunicaciones S.A. ESP

Área 23
 Alcatel 7750 Service Router
System Components
I/O Module
Media
Depende Flexible Switch Fabric
nt Fast Path and Central
Adapter Complex
(MDA)
Processor
ACELERAR PARA Module
SER MÁS LÍDERES Media (SF/CPM)
Depende Flexible CPU
nt Fast Path FFPC
Adapter Complex
(MDA) C CPU
P
U

• Up to 10 Gb/s • Layer 2/Layer 3 encapsulation

physical interface • IP/MPLS/MAC forwarding lookup • 400 Gb/s (full duplex,
termination • Arbitrarily deep packet inspection, redundant) switch
• Ethernet, editing and filters fabric
SONET/SDH, • Queuing, scheduling, buffer • Two distributed
channelized management control plane CPUs
SONET/SDH • Distributed control plane CPU: per card: for system
• Pluggable local processing of critical control control, centralized
interface module plane functions protocol processing
and pluggable • 10 Gb/s wire-rate with services (per and management
optics complex)
• 20 Gb/s I/O Module
Colombia Telecomunicaciones S.A. ESP
Área 24
ACELERAR PARA
SER MÁS LÍDERES
Cards

Colombia Telecomunicaciones S.A. ESP

Área 25
 Switch Fabric / CPU Module (SF/CPM)

ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 26
 SF/CPM Front Panel

LEDs
ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 27
 Switch Fabric / CPM LEDs
 Reset
— A recessed button used to restart the SF/CPM.

 Power
— Blue: Power on.
ACELERAR PARA — Unlit: Power off.
SER MÁS LÍDERES

 Status
— Green: Operationally up and administratively up.
— Amber: Operationally down but administratively
up.
— Unlit: Not operational, shutdown, or
administratively down.

 M/S Master/Slave Ctl:

— Green: Indicates that the SF/CPM is designated
as the primary.
— Green (blinking): Indicates that the SF/CPM is
operating as the secondary

Colombia Telecomunicaciones S.A. ESP

Área 28
 Switch Fabric / CPM LEDs
 Master/Slave M/S Ref:
— Green: Indicates that the SF/CPM is
designated as the primary clocking
reference.

ACELERAR PARA — Green (blinking): Indicates that the

SER MÁS LÍDERES SF/CPM is operating as the secondary
clocking reference

— Off: Clock not initialized.

 Timing.
— Green: Locked (operational state)
— Green (blinking): Clock in (internal)
holdover state
— Amber: Alarm condition
— Amber (blinking): Clock in free running
state
— Unlit: Clock not initialized or no SONET
ports are provisioned on the system.
Colombia Telecomunicaciones S.A. ESP
Área 29
 Switch Fabric / CPM LEDs
 The Reference LED’s are lit only on the active
CPM and indicate the status and quality of the
individual timing sources.
— Reference 1
– Green: Selected as clock reference input.
ACELERAR PARA
SER MÁS LÍDERES – Green (blinking): Qualified but set as
standby clock reference.
– Amber: Not qualified and in use.
– Off: Not in use, not configured.
— Reference 2
– This LED is lit only on the active CPM.
— Reference 3 BITS network clocking
– Green: Selected as clock reference input.
– Green (blinking): Qualified but set as
standby clock reference.
– Amber: Not qualified and in use.
– Off: Not in use, not configured.
Colombia Telecomunicaciones S.A. ESP
Área 30
 Switch Fabric / CPM LEDs
 Power Supply 1,2,3,4 Power Supply LED’s are lit only on the
active CPM.
— Green: Indicates that a power supply module is installed
and operational in the associated slot.
— Amber: Indicates an error condition with an installed
power supply module in the associated slot.
ACELERAR PARA — Unlit: Indicates that a power supply module is not installed
SER MÁS LÍDERES or not recognized.
— LED 1: Displays status for DC PEM or AC PSM A
(SR-7, DC PEM only on SR-12).
— LED 2: Displays status for DC PEM or AC PSM B.
(SR-7, DC PEM only on SR-12).
— LED 3: Displays status for AC power supply shelf 1. (SR-
12)
— LED 4: Displays status for AC power supply shelf 2. (SR-
12)
 Fan Status 1,2,3 Fan Status LED’s are lit only on the active
CPM.
— Green: Indicates that a cooling tray is installed and
operational.
— Amber: Indicates a cooling tray failure.
— Unlit: Indicates that a cooling tray is not installed.

Colombia Telecomunicaciones S.A. ESP

Área 31
 Switch Fabric / CPM LEDs

 Compact Flash 1,2,3 Compact Flash

LED’s are lit on both the active and
standby CPM’s.
ACELERAR PARA
— Green: Indicates that the flash card is
SER MÁS LÍDERES
operational and in a read or write process.
— Amber (solid): Error condition exists.
— Amber (blinking): Indicates that the slot is in
an operationally down mode. This is the
only mode to safely remove the flash card.
— Unlit: A flash card is not installed in the slot.

Note: Do not remove the flash card when

the LED is lit green.

Colombia Telecomunicaciones S.A. ESP

Área 32
 Switch Fabric / CPM LEDs

 Alarms The Alarm LED’s are lit only on

the active CPM.
— OT Red: An over temperature condition
ACELERAR PARA
exists.
SER MÁS LÍDERES

— Crit Red: A critical condition exists, such as

a severe over temperature condition, a fan
tray failure, an over current condition in a
power supply, or an out-of-tolerance
voltage.
— Maj Red: A serious condition exists, such as
an over temperature condition, a fan tray
failure, an over current condition in a power
supply, or an out-of-tolerance voltage.
— Min Amber: A serious condition exists, such
as a component failure.

Colombia Telecomunicaciones S.A. ESP

Área 33
 Switch Fabric / CPU Module Architecture
SF/CPM A
Dual Processing Complex A
Switch Fabric A
FRMR M SE SE FA TM NP
10 Gb/s Fabric
D Complex Access
A SE SE MEM
ACELERAR PARA MAC M 10 Gb/s Fabric CPU-0 CPU-1
SER MÁS LÍDERES D Complex Access
SE SE
A
SE SE
I/O Module 1 Memory Memory

Dual Processing Complex B

Switch Fabric B
SE SE FA TM NP
M
10 Gb/s Fabric
FRMR D SE SE
Complex Access MEM
A
CPU-0 CPU-1
MAC M SE SE
10 Gb/s Fabric
D
Complex Access SE SE
A
Memory Memory
I/O Module 10 SF/CPM B
Under normal operating conditions both Switch Fabrics are load sharing and active,
Initially one CPM complex is active while the second one is in Warm Standby mode

Colombia Telecomunicaciones S.A. ESP

Área 34
 IOM, MDAs, and SFPs

Input/Output Module (IOM)

ACELERAR PARA
SER MÁS LÍDERES

2 MDAs per IOM

Small Form-Factor Pluggable (SFP) optics

Colombia Telecomunicaciones S.A. ESP

Área 35
 SFPs

ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 36
 Ethernet Copper MDA Cards – 10/100 Base TX

 60 10/100Base ports
 Hot-swappable
 Front-panel LEDs
ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 37
 60-Port 10/100 Base TX LEDs and Switches
 1 - Status  3 - Port numbers Link State
— Green (blinking): Initializing. — Amber: No link present.
— Green: Operational up, — Green (blinking): 10 Mbps full or
administratively up. half duplex

ACELERAR PARA — Amber: Operationally down, — Green: 100 Mbps full or half
SER MÁS LÍDERES administratively up. duplex
— Off: Administratively down, shut — Unlit: Disabled, shut down.
down.
 4 - Connector Select
 2 - Power
— A set of LED’s each LED
— Blue: On representing one of the five
connectors.
— Off: No power

Colombia Telecomunicaciones S.A. ESP

Área 38
 60-Port 10/100 Base TX LEDs and Switches

5 - Connector Select Switch There are 5 connector ports located on the

6 - Captive screws. Loosen MDA faceplate.
both captive screws to install Each connector aggregates 12 individual ports.
and remove an MDA. Pressing the Connector Select switch selects
ACELERAR PARA 7 - Connector one of the following connector/port groups:
SER MÁS LÍDERES
Ports 1 through 12
Ports 13 through 24
Ports 25 through 36
Ports 37 through 48
Ports 49 through 60

Colombia Telecomunicaciones S.A. ESP

Área 39
 Ethernet Optical MDA Cards – 100 Base FX

 20 100Base FX
ports
ACELERAR PARA
 SFP interfaces,
SER MÁS LÍDERES LC connectors

Colombia Telecomunicaciones S.A. ESP

Área 40
 20-Port 100 Base FX LEDs
 1 - Status
2 - Ports
— Green (blinking): Initializing. 3 - Captive screws. Loosen both
— Green: Operational up, screws to install and remove an
administratively up. MDA.
ACELERAR PARA 4 - Power
SER MÁS LÍDERES — Amber: Operationally down, Blue: On
administratively up. Off: No power
— Off: Administratively down, shut 5 - MDA model number.
down.

Colombia Telecomunicaciones S.A. ESP

Área 41
 Ethernet Optical MDA Cards – Gigabit Ethernet

 5 or 10 ports
 SFP interface
 Copper and optical
ACELERAR PARA
SER MÁS LÍDERES
 CWDM SFP

Colombia Telecomunicaciones S.A. ESP

Área 42
 10-Port GigE LEDs
 1 - Status  2 - Power
— Green (blinking): Initializing. — Blue: On
— Green: Operational up, — Off: No power
ACELERAR PARA
administratively up.
 3 - Ports
SER MÁS LÍDERES
— Amber: Operationally down,
 4 - Captive screws. Loosen both
administratively up.
screws to install and remove an
— Off: Administratively down, MDA.
shut down.

Colombia Telecomunicaciones S.A. ESP

Área 43
 10-Port GigE LEDs
 5 - Lnk
Act
— Green: 1000 M/bps Green (blinking): RX/TX: Port is
— Amber (blinking): SFP not active,
present. transmitting and receiving data.
Amber (fast blinking): Indicates an
ACELERAR PARA — Amber: SFP/optics error condition.
SER MÁS LÍDERES
installed but no link Unlit: Disabled, shut down.
present. 6 - MDA model number.
— Unlit: Disabled, shut
down.

Colombia Telecomunicaciones S.A. ESP

Área 44
 Ethernet Optical MDA Cards – 10 Gigabit Ethernet

 Single port
 Optical interface
ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 45
 Single-Port 10 Gigabit Ethernet MDA LEDs
 1 - Power  3 - Lnk
— Blue: On
— Green: Valid communications
— Off: No power
link is established: 10000 M/bps
 2 - Status
— Amber (fast blinking): Indicates
ACELERAR PARA — Green (blinking): Initializing.
SER MÁS LÍDERES
loopback.
— Green: Operational up,
administratively up. — Amber: SFP/optics installed but
— Amber: Operationally down, no link present.
administratively up.
— Unlit: Disabled, shut down.
— Unlit: Administratively down,
shut down.

Colombia Telecomunicaciones S.A. ESP

Área 46
 Single-Port 10 Gigabit Ethernet MDA LEDs
 Act
 WAN Phy
— RX: Green (blinking): Port is
active and receiving data. — Amber: Provisioned for 10GbE WAN
mode.
— TX: Green (blinking): Port is
ACELERAR PARA active and transmitting data. — Unlit: Provisioned for 10GbE LAN
SER MÁS LÍDERES mode.
— Amber (fast blinking): Indicates
an error condition.  5 - TX Port

— Unlit: Down or disabled.  6 - RX Port

 4 - Laser Disabled  7 - Captive screws. Loosen both captive

screws to install and remove an MDA.
— Green: On (lasers are
disabled)

Colombia Telecomunicaciones S.A. ESP

Área 47
 Ethernet Interface Types

ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 48
 SONET/SDH MDA Cards – OC3/STM1

 8 or 16 ports
 SFP optical interface
ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 49
 OC3/STM1 SFP Types

ACELERAR PARA
SER MÁS LÍDERES

Interface Subtype Wavelength Range Fiber Connector

Type
Telcordia/ITU Telcordia/ITU Type

OC3/STM- NA 1310 nm 2 Km Multimode SFP-LC

1
IR-1/S-1.1 1310 nm 21 Km/15 Km Single- SFP-LC
mode
LR-1/L-1.1 1310 nm 50 Km/40 Km Single- SFP-LC
mode

Colombia Telecomunicaciones S.A. ESP

Área 50
 SONET/SDH MDA Cards – OC12/STM4

 8 or 16 ports
 SFP optical interface
ACELERAR PARA
 OC12/STM4 or OC3/STM1
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 51
 OC12/STM4 SFP Types

ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 52
 SONET/SDH MDA Cards – Channelized OC12/STM4

 Single port
 SFP optical interface
ACELERAR PARA  Channelized to DS0
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 53
 SONET/SDH MDA Cards – OC48/STM16

 2 or 4 ports
 SFP optical interfaces
ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 54
 SONET/SDH MDA Cards – OC192/STM64

 Single port optical interface

ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 55
ACELERAR PARA
SER MÁS LÍDERES Basic
configuration &
startup

Colombia Telecomunicaciones S.A. ESP

Área 56
 Software Release Media

Root

boot.ldr bof.cfg config.cfg TiMOS-m.n.Y.z

ACELERAR PARA
SER MÁS LÍDERES

cpm.tim iom.tim

Bootstrap Boot Default CPM IOM

Image Option Configuration Image Image
File File File File

m Major release number

n Minor release number
Y A Alpha Release
B Beta Release
M Maintenance Release
R Released Software
I Internal Engineering and Test Release
z Version number.

Colombia Telecomunicaciones S.A. ESP

Área 57
 Managing The BOF

Boot Alcatel 7750 SR uses the BOF file to perform the following tasks:
ACELERAR PARA
Option
1) Set up the CPM Ethernet port (speed, duplex, auto)
SER MÁS LÍDERES File 2) Create an IP address for the CPM Ethernet port
3) Create a Static route for the CPM Ethernet port
4) Set the console port speed.
5) Configure the DNS Domain name
6) Configure Primary, Secondary, Tertiary configuration source
7) Configure Primary, Secondary, Tertiary image source
8) Configures Operational Synchronization parameters between
redundant SF/CPM cards
9) Configure persistence requirements

Always be sure to save the BOF!

Colombia Telecomunicaciones S.A. ESP

Área 58
 CLI Command Prompt

ACELERAR PARA
SER MÁS LÍDERES
config router ospf context

SR1>config>router>ospf#

Context separator
Host name SR1

Colombia Telecomunicaciones S.A. ESP

Área 59
 Configuring the Basics

Set the system name >config>system# name SR-1

ACELERAR PARA
SR-1# password
SER MÁS LÍDERES
Enter current password:
Change admin user password Enter new password:
Re-enter new password:

Configure the CPM Ethernet port IP address

SR-1# bof
SR-1>bof># address
10.1.1.1/32
SR-1>config>router>if# exit

Colombia Telecomunicaciones S.A. ESP

Área 60
 Provisioning Cards & MDAs

Slot
1 2 3 4 5 A B 6 7 8 9 10

ACELERAR PARA
SER MÁS LÍDERES

MDA

SR-12

Colombia Telecomunicaciones S.A. ESP

Área 61
 Configure cards and ports

configure card 1
card-type iom-20g
Show commands:
no shutdown
mda 1 show card [<slot> detail]
ACELERAR PARA mda-type m10-1gb-sfp
SER MÁS LÍDERES
exit show mda [x/y detail]
exit
port 1/1/1
no shutdown
show port [x/y/z detail]
ethernet
mode network
port 1/1/2
no shutdown
ethernet
mode network
port 1/1/4
no shutdown
ethernet
mode access
encap-type dot1q

Colombia Telecomunicaciones S.A. ESP

Área 62
 IP/MPLS core – IP interfaces
configure router
interface "system"
address 10.1.1.1/32
exit
interface "pe1-2"
ACELERAR PARA address 10.1.2.1/24
SER MÁS LÍDERES port 1/1/1
exit
interface "pe1-3"
address 10.1.3.1/24
port 1/1/2
exit
exit all Show commands:
show router interface [name
detail]
show router route

OAM commands:
ping 10.1.1.2
Colombia Telecomunicaciones S.A. ESP
Área 63
 Virtual Leased Line
ACELERAR PARA
SER MÁS LÍDERES

(VLL) e-pipe

Colombia Telecomunicaciones S.A. ESP

Área 64
 Virtual Private Wire Service (VPWS) : Layer 2
service

ACELERAR PARA
SER MÁS LÍDERES

VLL or epipe service : point-to-point

— CLI configuration for epipe service

— Example of epipe with core redundancy using
primary/secondary path

Colombia Telecomunicaciones S.A. ESP

Área 65
 What is a VLL or epipe Service ?
 A Virtual Leased Link (epipe) provides a point to point
connection between two nodes.

ACELERAR PARA
SER MÁS LÍDERES — From the customer’s perspective it looks as if a virtual
leased link exists between the two locations.
— The Service provider can apply billing,
PE B
ingress/egress shaping and policing
epipe service
— Use of MPLS or IP (GRE) Tunnel
— No learning required
PE A PE C

IP / MPLS
Network

Draft-martini-l2circuit-
eth-mpls service
PE D
encapsulation

Colombia Telecomunicaciones S.A. ESP

Área 66
ACELERAR PARA
SER MÁS LÍDERES Virtual Private
LAN Service
VPLS
Colombia Telecomunicaciones S.A. ESP
Área 67
 Virtual Private LAN Service (VPLS) : Layer 2 services

ACELERAR PARA
SER MÁS LÍDERES VPLS: point-to-multipoint service

— CLI configuration for a VPLS service

— MAC learning
— OAM toolkit
— FIB management
— Rate limiting per traffic type
— QOS Classification for Video

Colombia Telecomunicaciones S.A. ESP

Área 68
 What is a Virtual Private LAN Service (VPLS) ?

 Bridged multipoint Ethernet

service
 From customer’s perspective it
ACELERAR PARA
SER MÁS LÍDERES
looks as if all sites are connected
to single switched VLAN
 PE routers are inter-connected PE B
with MPLS LSP or IP GRE tunnels VPLS
LSP Service
 Per-Service VC labels negotiated Full- 1
Mesh VPLS
using draft-martini (T-LDP) or
Servic
provisioned PE A e2 PE C
 Replicates broadcast / multicast
traffic in service domain IP / MPLS
 MAC learning over tunnel & Network
access ports
 Separate FIB per VPLS
PE D

Colombia Telecomunicaciones S.A. ESP

Área 69
 Services – VPLS’s

config service
vpls 10 customer 1 create
sap 1/2/1:10 create
ACELERAR PARA exit
SER MÁS LÍDERES mesh-sdp 12:10 create
exit Show commands:
mesh-sdp 13:10 create
exit show service service-using
no shutdown
exit show service id 10 base
exit
show service id 10 labels
show service id 10 fdb detail
OAM commands:
oam svc-ping 2.2.2.2 service 10 local-sdp remote-
sdp
oam mac-ping service 10 destination
00:00:00:71:00:00

Colombia Telecomunicaciones S.A. ESP

Área 70
ACELERAR PARA
Virtual Private
SER MÁS LÍDERES

Routed Network
(VPRN)
Colombia Telecomunicaciones S.A. ESP
Área 71
 VPRN Architecture and Components
Tunneling Mechanisms:
RSVP-TE
CE
PE LDP PE
CE GRE

ACELERAR PARA CE
SER MÁS LÍDERES
CE Customer 1
VPN CE

PE
Customer 2
PE VPN CE
CE

Core Network
CE
CE

CE to PE
Routing:
BGP VPN Instance #1 VRF for Customer 1 VPRN
RIP
Static VPN Instance #2 VRF for Customer 2 VPRN

Colombia Telecomunicaciones S.A. ESP

Área 72
 Alcatel 7750 SR VPRN Features

 Consistent QoS model used across all VPN services

 Highly scalable implementation

ACELERAR PARA
SER MÁS LÍDERES
 Line Rate Performance regardless of the number of services provisioned

 Per VPN controls to limit route table growth

 Consistent service and feature support over IP or MPLS backbone

 PE-CE routing support

 Comprehensive set of OA&M tools

 Statistics, billing and accounting data

Colombia Telecomunicaciones S.A. ESP

Área 73
ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 74
 Topologia Banda Larga

REDE ATM
Agregadores
SABA / ERX
REDE IP

ACELERAR PARA
T-Empresas
SER MÁS LÍDERES
Usuário ADSL DSLAM
Tool Gate
CONCENTRADOR ATM

CACHE Internet
Rede IP

STFC

REDE RAS
ISP

Radius DNS
Usuário DIAL Centro de Serviços

Colombia Telecomunicaciones S.A. ESP

Área 75
ACELERAR PARA
SER MÁS LÍDERES

Gracias!!

Colombia Telecomunicaciones S.A. ESP

Área 76
ACELERAR PARA
SER MÁS LÍDERES

Colombia Telecomunicaciones S.A. ESP

Área 77
