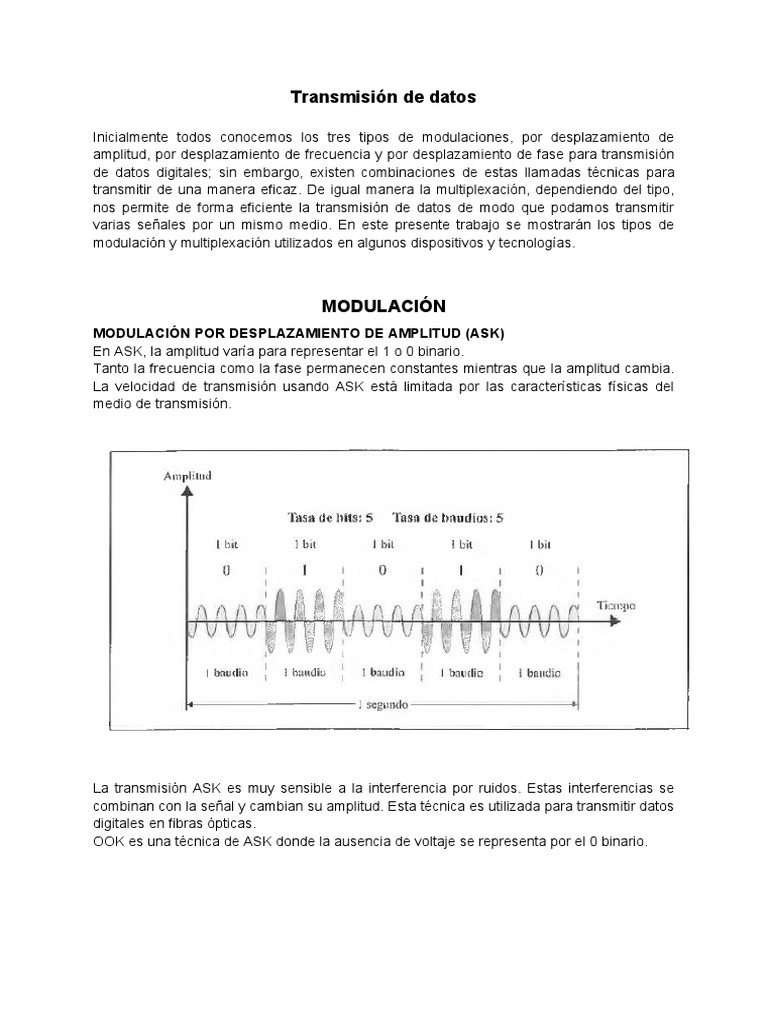

Transmisión de datos

Inicialmente todos conocemos los tres tipos de modulaciones, por desplazamiento de

amplitud, por desplazamiento de frecuencia y por desplazamiento de fase para transmisión
de datos digitales; sin embargo, existen combinaciones de estas llamadas técnicas para
transmitir de una manera eficaz. De igual manera la multiplexación, dependiendo del tipo,
nos permite de forma eficiente la transmisión de datos de modo que podamos transmitir
varias señales por un mismo medio. En este presente trabajo se mostrarán los tipos de
modulación y multiplexación utilizados en algunos dispositivos y tecnologías.

MODULACIÓN
MODULACIÓN POR DESPLAZAMIENTO DE AMPLITUD (ASK)
En ASK, la amplitud varía para representar el 1 o 0 binario.
Tanto la frecuencia como la fase permanecen constantes mientras que la amplitud cambia.
La velocidad de transmisión usando ASK está limitada por las características físicas del
medio de transmisión.

La transmisión ASK es muy sensible a la interferencia por ruidos. Estas interferencias se

combinan con la señal y cambian su amplitud. Esta técnica es utilizada para transmitir datos
digitales en fibras ópticas.
OOK es una técnica de ASK donde la ausencia de voltaje se representa por el 0 binario.
MODULACIÓN POR DESPLAZAMIENTO DE FRECUENCIA (FSK)

La modulación FSK es la técnica de modulación digital en la que la frecuencia de la señal

portadora varía de acuerdo a los cambios en la señal digital. El uso más común es el BFSK
donde dos cambios de frecuencia se representan por los valores binarios 0 y 1.

FSK es menos sensible a errores que ASK. En líneas telefónicas se usa con velocidades de
hasta 1.200 bps.
Presenta como derivado a MFSK, donde se usa más de dos frecuencias, siendo más eficaz,
pero con mayor sensibilidad a errores.

MODULACIÓN POR DESPLAZAMIENTO DE FASE (PSK)

En PSK, la fase de la portadora cambia para representar el 1 o 0 binario. Tanto la amplitud
de pico como la frecuencia permanecen constantes mientras la fase cambia. La fase de la
señal durante la duración de cada bit es constante y su valor depende del bit (0 o 1).
PSK presenta degradación por ruido que afecta a ASK ni las limitaciones de banda de FSK.
Esto significa que pequeñas variaciones en la señal se pueden detectar fiablemente en el
receptor.
En el diagrama de constelación, una fase de 0 grados representa ahora 00, 90 grados
representa 01, 180 grados representa 10 y 270 grados representa 11.

Esta técnica se denomina 4-PSK o Q-PSK. El par de bits representados por cada fase se
denomina dibit. Usando 4-PSK se puede transmitir datos dos veces más rápido que con 2-
PSK.
Se puede extender esta idea hasta 8-PSK. En lugar de 90 grados se puede variar la señal
en desplazamiento de 45 grados. Con 8 fases distintas, cada desplazamiento puede
representar 3 bits (un tribit) al mismo tiempo.

MODULACIÓN DE AMPLITUD EN CUADRATURA (QAM)

QAM significa combinar ASK y PSK. Transmite 2 señales analógicas o digitales modulando
su amplitud (ASK), pero las dos ondas portadoras están desfasadas entre sí en 90 grados,
esto se conoce como ortogonalidad o cuadratura (PSK).
Se utiliza en sistemas de comunicación digitales, como los estándares wi-fi 802.11 que se
usan actualmente. El receptor tiene que ser capaz de detectar los cambios de amplitud y
fase para recibir la información.
A partir de esto, si el sistema lo permite, se podría diferenciar entre muchos valores, aquí
salen los derivados del QAM: 8-QAM, 16-QAM, 32-QAM, 64-QAM siendo las mezclas
posibles de amplitud y fase múltiplos de 2 que se hayan mediante la fórmula (2n) donde “n”
es el número de bits en una combinación.
 MULTIPLEXACIÓN

MULTIPLEXIÓN POR DIVISIÓN DE FRECUENCIA

FDM (Multiplexión por División de Frecuencia, del inglés Frequency Division Multiplexing)
aprovecha la ventaja de la transmisión pasa-banda para compartir un canal. Divide el
espectro en bandas de frecuencia, en donde cada usuario tiene posesión exclusiva de cierta
banda en la que puede enviar su señal.

Para un ejemplo más detallado, en la figura siguiente se muestran tres canales telefónicos
de calidad de voz, multiplexados mediante FDM. Los filtros limitan el ancho de banda útil a
cerca de 3100 Hz por cada canal de calidad de voz. Cuando se multiplexan muchos canales
juntos, se asignan 4 000 Hz por canal. Al exceso se le denomina banda de guarda, la cual
mantiene los canales bien separados. Primero, los canales de voz se elevan en frecuencia,
cada uno en distinto grado. Después se pueden combinar debido a que no hay dos canales
que ocupen la misma porción del espectro. Hay que tener en cuenta que, aun cuando hay
vacíos entre los canales gracias a las bandas de guarda, existe cierto traslape entre los
canales adyacentes. El traslape se debe a que los filtros reales no tienen bordes ideales
que sean muy definidos. Esto significa que un pico fuerte en el borde de un canal se
detectará en el canal adyacente como ruido no térmico.

Al enviar datos digitales, es posible dividir el espectro de manera eficiente sin usar bandas
de guarda.

Este esquema se ha utilizado para multiplexar llamadas en el sistema telefónico durante

muchos años, pero ahora se prefiere más la multiplexión en el tiempo. Sin embargo, FDM
se sigue utilizando en las redes telefónicas, así como en las redes celulares, redes
inalámbricas terrestres y redes de satélites con un mayor nivel de granularidad.
En OFDM (Multiplexación por División de Frecuencia Ortogonal, del inglés Orthogonal
Frequency Division Multiplexing), el ancho de banda del canal se divide en muchas
subportadoras que envían datos de manera independiente.
OFDM se ha convertido en un esquema popular para la comunicación digital de banda
ancha, que se utiliza en aplicaciones como la televisión digital, radiodifusión digital, acceso
a Internet mediante línea de abonado digital (DSL), redes inalámbricas, comunicaciones
mediante redes eléctricas y la telefonía móvil 4G.

MULTIPLEXIÓN POR DIVISIÓN DE TIEMPO

TDM (Multiplexión por División de Tiempo, del inglés Time Division Multiplexing) es una
alternativa a FDM. Aquí, los usuarios toman turnos (rotatorios tipo round-robin) y cada uno
recibe periódicamente todo el ancho de banda durante una pequeña ráfaga de tiempo.
En la figura siguiente se muestra un ejemplo de tres flujos multiplexados mediante TDM. Se
toman bits de cada flujo de entrada en una ranura de tiempo fija y se envían al flujo
agregado. Este flujo opera a una velocidad equivalente a la suma de los flujos individuales.
Para que esto funcione, los flujos deben estar sincronizados en tiempo. Se pueden agregar
pequeños intervalos de tiempo de guarda, los cuales son análogos a una banda de guarda
de frecuencia, para tener en cuenta las pequeñas variaciones de sincronización. El TDM se
utiliza mucho como parte de las redes telefónicas y celulares.
Algunos ejemplos de modulaciones y multiplexaciones usados por algunas
tecnologías y equipos son:

ROUTER

Es un dispositivo que se usa para conectar varias redes, que además actúa como
distribuidor seleccionando la mejor ruta para desplazar la información mucho más rápido.

El router trabaja con distintas tecnologías, inalámbricas (IEEE 802.11) y alámbricas

- INALÁMBRICAS (IEEE 802.11): WiFi

La modulación varía respecto a la velocidad de transmisión entre ellas tenemos:

BPSK: 15 Mbps
QPSK: 45 Mbps
16QAM: 90 Mbps
64QAM: 150 Mbps
256QAM: 200 Mbps

Con respecto a la multiplexación, de acuerdo con IEEE 802.11n, tenemos que trabajar con
el esquema MIMO-OFDM ( orthogonal frequency-division multiplexing). Es una técnica que
usa múltiples portadoras ortogonales sobrepuestas que se transmiten a diferentes
frecuencias hacia el receptor.

El uso del WiFi depende del estándar que el equipo esté usando, variando en cada uno.

Estándar Velocidad máxima Multiplexación Modulación

datos

802.11a 54 Mbps OFDM 4-GFSK, 2G-FSK

DQPSK, DBPSK

802.11b 11 Mbps OFDM -

802.11g 54 Mbps OFDM DPSK, PSK, QAM

802.11n (Wifi 4) 600 OFDM 256-QAM

802.11ac (Wifi 5) 6,93 Gbps OFDM BPSK, QPSK, 16-

QAM, 64-QAM, 256-
QAM

802.11ad 7 Gbps OFDM BPSK, QPSK, 16-

QAM, 64-QAM

802.11af 426,7 Mbps en 6 y 7 OFDM BPSK

canales MHz y 568,9
Mbps para canales
de 8 MHz
802.11ah 570 Mbps OFDM BPSK, QPSK, 16-
QAM,64-QAM, 256-
QAM

802.11ax (Wifi 6) 600,4 Mbps OFDM BPSK, QPSK, 16-

9607,8 Mbps QAM, 64-QAM, 256-
QAM, 1024-QAM

- CABLEADAS: ADSL.
De forma cableada el router usa la tecnología ADSL, ésta aplica la modulación QAM
(modulación de amplitud en cuadratura) que produce señales diferentes modulando su
amplitud y fase.

Al igual que en la inalámbrica se trabaja con la multiplexación OFDM

MODEM

Un módem o modulador es un dispositivo que recibe información de un ordenador o

estación transmisora y los convierte en señales analógicas o digitales (modulación y
demodulación), permitiendo la comunicación mediante línea telefónica o cablemodem.
Básicamente sirve para enviar la señal moduladora a través de otra llamada portadora.

Las características de la señal portadora pueden modificarse, dando lugar a 3 tipos de

modulaciones que presentan los módems:

- ASK o modulación de amplitud.

- FSK o modulación de frecuencia.

- PSK o modulación de fase.

Además de estas modulaciones, hoy por hoy los módems utilizan combinaciones de estas,
como la modulación de amplitud en cuadratura, dando lugar a módems mucho más
inteligentes.

Los modelos actuales usan un modo de transmisión full-duplex, es decir, soportan

intercambio de datos en ambas direcciones y utiliza multiplexación compleja, por tiempo y
frecuencia.

Tipo de módem Modulación Bit rate [kbit/s]

Módem de 110 baudios Bell 101 FSK 0.1

Módem de 300 baudios (Bell 103 o V.21) FSK 0.3

Módem 1200 (1200 baudios) (Bell 202) FSK 1.2

Módem 1200 (600 baudios) (Bell 212A o V.22) QPSK 1.2

Módem 2400 (600 baudios) (V.22 bis) QAM 2.4

Módem 2400 (1200 baudios) (V.26 bis) PSK 2.4

Módem 4800 (1600 baudios) (V.27 ter) PSK 4.8

Módem 9600 (2400 baudios) (V.32) QAM 9.6

Módem 14.4k (2400 baudios) (V.32 bis) trellis 14.4

Módem 28.8k (3200 baudios) (V.34) trellis 28.8

Módem 33.6k (3429 baudios) (V.34) trellis 33.6

Módem 56k (8000/3429 baudios) (V.90) digital 56.0/33.6

Módem 56k (8000/8000 baudios) (V.92) digital 56.0/48.0

Como un ejemplo de los módems más actuales tenemos el módem híbrido CG VN22 que
proporciona movistar a sus clientes.

Este dispositivo, al realizar numerosas funciones, utiliza una modulación de amplitud en

cuadratura, específicamente 256QAM. Además, este dispositivo presenta en su
multiplexación por división de frecuencia un máximo de 8 diferentes frecuencias para el
canal, siendo estas frecuencias: 303Mhz, 297 Mhz, 291 Mhz, 285 Mhz, 279 Mhz, 273 Mhz,
267 Mhz y 261 Mhz para luego realizar multiplexación por tiempo.

GSM
El sistema global de comunicaciones móviles (GSM) fue desarrollado por Group Special
Mobile. Fue diseñado como un sistema celular en una banda específica de 900 MHz (banda
primaria). Esta banda incluye dos subbandas de 25 MHz cada una, 890-915 MHz y 935-960
Mhz.
Los sistemas GSM como Iridium, Globalstar e ICO utilizan constelaciones de satélites de
órbita terrestre baja (LEO) u órbita terrestre media (MEO) y operan como redes
superpuestas para redes celulares y servicios de comunicación personales (PCS)
existentes.
El servicio de satélite de comunicaciones personales (PCSS) utiliza repetidores de satélite
LEO que incorporan modulación QPSK y FDMA y TDMA.
Las principales ventajas de GSM son la itinerancia internacional (en armonía con los
principios de ISDN que aseguran el interfuncionamiento entre ISDN y GSM) y
características como privacidad y cifrado, salto de frecuencia, transmisión discontinua y
servicio de mensajes cortos.

Bluetooth

La tecnología Bluetooth usa las llamadas piconets ad-hoc, que son redes de área local con
una cobertura muy limitada y sin necesidad de una infraestructura. El objetivo del desarrollo
de Bluetooth era utilizar una tecnología de red inalámbrica basada en radio de un solo chip
y de bajo costo para computadoras portátiles, portátiles, auriculares, etc.

Bluetooth funciona en la banda ISM (Industrial, Scientific and Medical) de 2,4 GHz. Los
transceptores Bluetooth utilizan FSK gaussiano para la modulación y están disponibles en
tres clases de potencia: Clase 1 (potencia máxima 100 mW), clase 2 (potencia máxima 2,5
mW) y clase 3 (potencia máxima 1 mW).

Este tipo de modulación le permite:

- Un bajo coste y alcanza tasas de transmisión de 1Mbps.

- El índice de modulación debe estar entre 0.28 y 0.35.
- Un "1" binario se representa por una desviación positiva de frecuencia y un "O"
binario como una desviación negativa.
- La desviación mínima no ha de ser menor de 115 kHz.
Bibliografía:
- Tanenbaum A. y Wetherall D. (2012). Redes de computadoras. Ed. Pearson
Educación, México.
- Stalling, W. (2010) Comunicaciones y Redes de Computadoras. 7ma Edición, Ed.
Prentice Hall.

Linkografía:
- https://www.thoughtco.com/history-of-the-modem-4077013
- https://wiki.ead.pucv.cl/images/7/7e/ROUTER_pres01.pdf
- https://computerhoy.com/noticias/internet/todo-que-necesitas-saber-del-wifi-ad-wifi-
ah-halow-39101
- https://reviseomatic.org/help/2-multiplexing/Multiplexing%20-%20Frequency
%20Division.php
- http://catarina.udlap.mx/u_dl_a/tales/documentos/lem/alcudia_l_ad/capitulo2.pdf
- https://www.electronicsforu.com/technology-trends/mobile-communication-1g-4g
- https://revistas.utp.ac.pa/index.php/prisma/article/view/412/html
