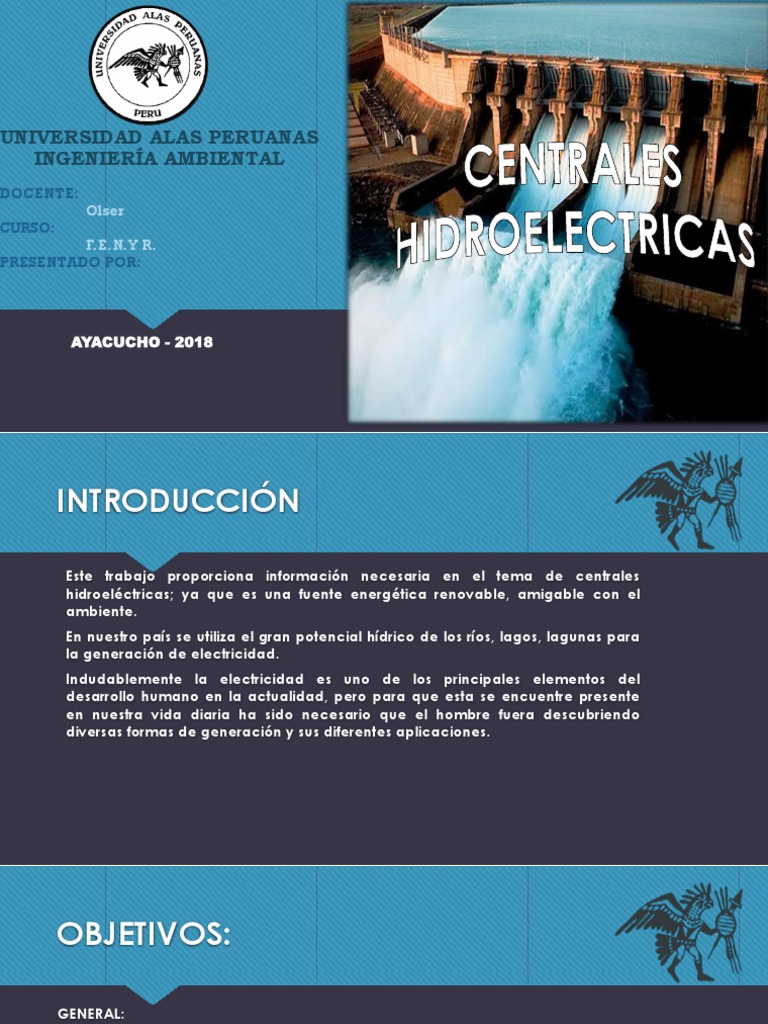

INGENIERÍA AMBIENTAL
DOCENTE:
Olser
CURSO:
F.E.N.Y R.
PRESENTADO POR:
AYACUCHO - 2018
INTRODUCCIÓN
GENERAL:
Desarrollar el marco teórico para conocer el funcionamiento y operación de centrales
hidroeléctricas.
ESPECIFICOS:
Describir objetivamente el fenómeno de la energía mecánica en una central
hidroeléctrica.
Conocer la importancia del reaprovechamiento de los recursos hídricos.
Brindar información a los receptores.
HISTORIA:
PRESA
GENERADOR
AGUA EN
MOVIMIENTO TRANSFORMADOR
AGUA
TUBERIAS A PRESION APROVECHADA
TURBINA
1. PRESA: 2. GENERADOR ELECTRICO:
En ingeniería se denomina
presa a una barrera Es todo dispositivo capaz de
fabricada de piedra, mantener una diferencia de
hormigón, y entre otros que potencial eléctrica entre
se construye habitualmente dos de sus puntos llamados
sobre un rio o arroyo. Tiene polos, transformando la
la finalidad de embalsar el energía mecánica en
agua en el cauce fluvial con eléctrica. Esta
el objetivo de derivarla, transformación se consigue
mediante canalizaciones de por la acción de un campo
riego y también para la magnético sobre los
producción de energía. conductores eléctricos
dispuestos sobre una
armadura
3. TRANFORMADOR: 4. TUBERÍA DE PRESIÓN:
También llamada tubería forzada, se encarga
Es un dispositivo eléctrico que permite
de conducir el agua hasta la cámara de
aumentar o disminuir la tensión en un
turbinas. Las tuberías de este tipo se
circuito eléctrico de corriente alterna,
construyen de diferentes materiales según la
manteniendo la potencia.
presión que han de soportar: palastro de
acero, cemento-amianto y hormigón armado.
5. LINEAS ELECTRICAS: 6. EMBALSE:
Se denomina embalse a la acumulación de agua
Es la parte del sistema de suministro producida por una construcción en el lecho del rio
eléctrico constituida por los elementos o arroyo que cierra parcial o totalmente su cauce.
necesarios para llevar hasta los puntos de
consumo y a través de grandes distancias.
PRESA
Turbina Kaplan:
Están diseñadas para saltos de pequeña
7. TURBINAS :
altura de agua (hasta 50m) y con
Es una turbomáquina motora caudales que suelen superar los 15
m3/s. Para mucho caudal de agua a
hidráulica, que aprovecha la energía poca altura esta turbina es la mejor
de un fluido que pasa a través de ella opción
para producir un movimiento de Turbina Pelton:
rotación que, transferido mediante un Estas turbinas están diseñadas para
eje, mueve directamente una explotar grandes saltos hidráulicos
máquina o bien un generador (superiores a 200 m) y con pequeños
caudales de agua (hasta 10 m3/s)
eléctrico que transforma la energía
mecánica en energía eléctrica. Turbina Francis:
Están diseñadas para trabajar con
saltos de agua medios de hasta
los 200 m y caudales medios de
entre 2 y 200 m3/s.
• Centrales de agua
fluyente
• Central de acumulación
por bombeo
La energía hidráulica representa una de las fuentes mas rentables entre las alternativas de
generación de energía, su seguridad y confiabilidad dan garantía del uso y aplicación de este
tipo de energia para la generación de electricidad, que en algunos países pueden representar
hasta el 70 % del consumo nacional
