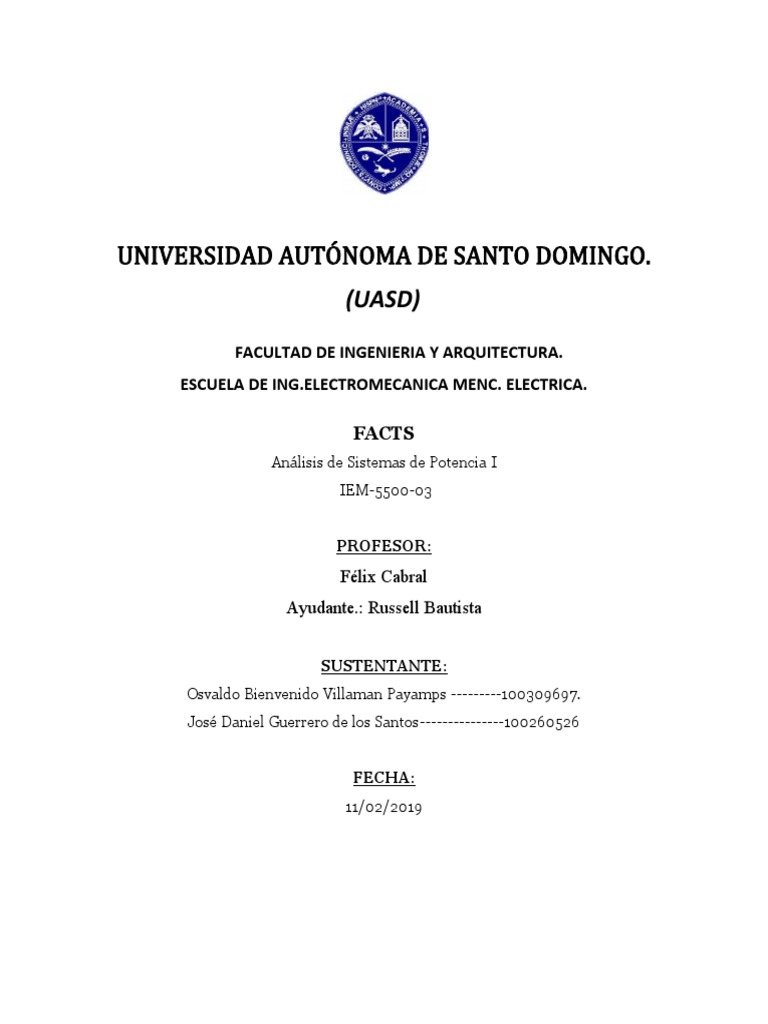

UNIVERSIDAD AUTÓNOMA DE SANTO DOMINGO.

(UASD)
FACULTAD DE INGENIERIA Y ARQUITECTURA.
ESCUELA DE ING.ELECTROMECANICA MENC. ELECTRICA.

FACTS
Análisis de Sistemas de Potencia I
IEM-5500-03

PROFESOR:
Félix Cabral
Ayudante.: Russell Bautista

SUSTENTANTE:
Osvaldo Bienvenido Villaman Payamps ---------100309697.
José Daniel Guerrero de los Santos---------------100260526

FECHA:
11/02/2019
 Indice
Introducción................................................................................................................................................3
Concepto de sistemas flexibles de transmisión de CA (FACTS).................................................................4
Clasificación.................................................................................................................................................6
Clasificación en función de la conexión..................................................................................................6
Controlador serie:................................................................................................................................7
Controlador en derivación:..................................................................................................................7
Controlador serie-serie:.......................................................................................................................8
Controlador serie-derivación:..............................................................................................................9
Clasificación según la función de sus elementos...................................................................................10
Dispositivos FACTS controlados por tiristores..................................................................................10
Dispositivos FACTS basados en convertidores.................................................................................11
Características de los FACTS....................................................................................................................13
Aspectos operativos..............................................................................................................................13
Localización..........................................................................................................................................14
Ventajas en la utilización de dispositivos FACTS.................................................................................14
Limitaciones..........................................................................................................................................15
Sistemas FACTS..........................................................................................................................................16
Sistemas WAMS.....................................................................................................................................20
Conclusión.................................................................................................................................................35
Bibliografía................................................................................................................................................36
 Introducción

E l uso de la tecnología de dispositivos FACTS (Flexible Alternating Current Transmision Systems) ha

tenido un gran auge en los últimos años dado el actual escenario del sector eléctrico, que se presenta en
un constante proceso de desregulación buscando crear un mercado realmente competitivo. Lo anterior
ha llevado a los sistemas eléctricos a realizar funciones para los que no estaban originalmente
diseñados, es decir, ya no sólo se requiere que los generadores muy distantes giren en sincronismo y
transmitan la energía en forma coordinada respetando los límites físicos impuestos por la red, sino que
la operación debe ser llevada a cabo de forma que se mantenga y se mejore la seguridad de los sistemas
de potencia durante y después del proceso de desregulación de las empresas.

En los últimos años, se ha dificultado la transmisión de la energía eléctrica debido a que existen cada vez
restricciones más severas para el uso de derecho de vía. Adicionalmente a esto, se deben construir
líneas de gran longitud en ciertos casos, lo que introduce problemas de transporte de potencia a gran
distancia, de estabilidad dinámica y de voltaje y de controlabilidad del flujo.

Otra motivación para el acelerado uso de los FACTS es el ambiente competitivo entre las empresas
eléctricas, ya que el potencial de esta tecnología se basa en la posibilidad de controlar la ruta de flujo de
potencia y la habilidad de conectar redes que no estén adecuadamente interconectadas, dando la
posibilidad de comercializar energía entre agentes distantes donde antes no era posible. No obstante, el
uso masivo de los FACTS no ha rendido sus frutos debido a las restricciones de seguridad, disponibilidad
y costo de los componentes.
Concepto de sistemas flexibles de transmisión de CA (FACTS)
Los sistemas de potencia convencionales, especialmente las líneas de transmisión, se dice que
son inflexibles, debido a que ofrecen poca o nula posibilidad de control en el flujo de potencia,
ya que los parámetros y la configuración de la red son fijos. Además, la red tiene una respuesta
lenta ante contingencias, lo cual dificulta el control del flujo de potencia del sistema en términos
de velocidad y versatilidad. Esto se debe a que los sistemas eléctricos de potencia en la
actualidad están primordialmente controlados por elementos mecánicos, que son lentos y
requieren mantenimiento continúo debido a que presentan desgaste.
En general, la operación de transmisión de potencia en ca está restringida por limitaciones de uno
o más parámetros de red y variables de operación. El resultado es que la línea eléctrica no puede
dirigir el flujo de la potencia entre las estaciones generadoras. En consecuencia, podría ser que
otras líneas de transmisión paralelas que tengan una capacidad adecuada de conducción de
cantidades adicionales de potencia no puedan suministrar la potencia demandada. Los sistemas
flexibles de transmisión de ca (FACTS) es una tecnología y su papel principal es aumentar la
capacidad de control y de transferencia de potencia en sistemas de ca.
El flujo de potencia entre dos puntos a través de una línea de transmisión sin pérdidas está dado
por la siguiente relación:

donde:

Pij es la potencia real o activa transferida a través de la línea de transmisión

que conecta los nodos i - j.
Vi y Vj, son la magnitud del voltaje en los nodos i - j, respectivamente.
θij es la diferencia angular entre los nodos terminales.
Xij es la reactancia de la línea de transmisión.
Esto es, la potencia que fluye por una línea depende de los parámetros de la red: voltaje en los
extremos de la línea, reactancia de la línea y la diferencia angular entre los voltajes extremos. En
sistemas de potencia convencionales, el parámetro Xij no es controlable, sin embargo, es posible
ajustar dentro de un margen estrecho los parámetros Vi, Vj y θij para controlar el flujo de
potencia.

La filosofía de los sistemas de transmisión flexibles de CA (FACTS), desarrollada en los

ochenta, es el uso de dispositivos electrónicos basados en elementos de estado sólido como
diodos, tiristores y GTO, para modificar los parámetros señalados y con ello controlar el flujo de
potencia en una línea de transmisión, lo cual permite utilizar las líneas cerca de sus límites
térmicos y/o forzar los flujos de potencia por rutas determinadas. Los tiristores presentan
ventajas sobre los dispositivos de conmutación mecánicos, como la capacidad de rápida
conmutación, además de poder utilizarse para re-direccionar la potencia en una fracción de ciclo.
Esta ventaja permite, por ejemplo, amortiguar oscilaciones de potencia, lo cual no puede lograrse
con el empleo de controladores mecánicos. Además, los dispositivos de conmutación mecánicos
tienden a desgastarse, mientras que los controladores basados en tiristores pueden conmutar dos
veces cada ciclo sin deteriorarse.
Debido a la rapidez en su operación, estos dispositivos también pueden ser utilizados para
impactar positivamente en los problemas dinámicos del sistema. La característica principal de los
controladores FACTS, es la capacidad que tienen para modificar los parámetros del sistema, lo
cual permite controlar el flujo de potencia. Esto se logra porque:

 Al controlar la impedancia de la línea Xij, a través de compensación serie o utilizando

FACTS, se puede controlar la corriente, así como la potencia activa.

 El control del ángulo, permite verificar el flujo de corriente.

 Inyectar un voltaje en serie con la línea y con cualquier ángulo de fase, puede controlar la
magnitud y la fase de la corriente de línea y, por lo tanto, se puede controlar la potencia
activa y reactiva de forma más precisa.

 La combinación del control de la impedancia de línea con un controlador serie, y la

regulación de voltaje con un controlador en derivación, puede ser una medida efectiva
para controlar el flujo de potencia real y reactiva entre dos subsistemas.

Los controladores FACTS ofrecen oportunidades sin precedentes para regular la transmisión de
CA, incrementando o disminuyendo el flujo de potencia en líneas específicas, y respondiendo de
manera casi instantánea a los problemas de estabilidad angular. Por esta razón se han
denominado sistemas flexibles de transmisión de CA.

De acuerdo con la IEEE la definición de estos dispositivos es, “Sistema de transmisión de

corriente alterna que incorpora controladores estáticos y otros basados en electrónica de potencia
para mejorar la controlabilidad e incrementar la capacidad de transferencia de potencia.”

En la figura 1.1 se representa el efecto de estos dispositivos FACTS.

 Figura 1.1 Representación gráfica del efecto de los dispositivos FACTS

El concepto de FACTS es relativamente nuevo, no obstante, incluye a los compensadores

estáticos de VAR, los cuales han sido utilizados desde los años setenta. De hecho, fueron
utilizados por primera vez en el control de un sistema de transmisión de CA en 1978, en un
proyecto conjunto de EPRI (Electric Power Research Institute) y la Minnesota Power and
Light. Sin embargo, para algunos controladores FACTS que se están utilizando actualmente no
se tiene la experiencia con la que se cuenta con otros dispositivos, teniendo como consecuencia
los riesgos asociados a la nueva tecnología. A pesar de esto, la mayoría de los controladores
FACTS tienen muchas características en común con aquellos que ya han sido probados, lo cual
es un gran apoyo para su utilización.
La tecnología de FACTS abre nuevas oportunidades en el control de la potencia y el incremento
de la capacidad disponible, ya que la posibilidad de controlar la corriente a través de una línea a
un costo razonable, permite incrementar la capacidad de las líneas existentes, permitiendo
además operar las líneas de transmisión cerca de sus límites térmicos, lo que anteriormente no
era posible, sin violar las restricciones de seguridad del sistema.
Asimismo, el desarrollo de estos dispositivos también ha tenido repercusiones importantes en el
aspecto económico de las compañías suministradoras, debido al ambiente competitivo actual
(desregulación). El potencial de esta tecnología se basa en la posibilidad de controlar la ruta del
flujo de potencia y la habilidad de conectar redes, que no estén adecuadamente interconectadas;
dando la posibilidad de comerciar energía entre agentes distantes, que anteriormente era muy
complicado.

Clasificación

Clasificación en función de la conexión

Existen diferentes formas de clasificar los dispositivos FACTS, una de ellas es en función de la
conexión de los dispositivos. Así, estos se pueden dividir de manera general en cuatro grandes
categorías:
 Controladores serie.
 Controladores en derivación.
 Controladores serie-serie.
 Controladores serie-derivación.
Controlador serie:
el controlador serie, mostrado esquemáticamente en la figura 1.2, puede consistir en una
impedancia variable como un capacitor, reactor, etc., o una fuente variable basada en electrónica
de potencia a frecuencia fundamental. El principio de operación de todos los controladores serie,
es el de inyectar un voltaje en serie con la línea. Una impedancia variable, multiplicada por la
corriente que fluye a través de ella, representa un voltaje en serie inyectado a la línea. Mientras el
voltaje esté en cuadratura con la corriente de línea, el controlador serie sólo aporta o consume
potencia reactiva; cualquier otro ángulo de fase representa manejo de potencia activa.

Figura 1.2 Diagrama esquemático de un controlador serie

Controlador en derivación:
al igual que con el controlador serie, el controlador en derivación puede consistir de una
impedancia variable, fuente variable, o una combinación de ambas; en la figura 1.3 se muestra en
forma esquemática. El principio de operación de todos los controladores en derivación, es
inyectar corriente al sistema en el punto de conexión. Una impedancia variable conectada al
voltaje de línea causa un flujo de corriente variable, por lo tanto, representa una inyección de
corriente a la línea. Mientras que la corriente inyectada esté en cuadratura con el voltaje de línea,
el controlador en derivación sólo aporta o consume potencia reactiva; cualquier otro ángulo de
fase representa manejo de potencia activa.
 Figura 1.3 Diagrama esquemático de un controlador en derivación

Controlador serie-serie:
este tipo de controlador puede ser una combinación de controladores serie separados, controlados
de manera coordinada en un sistema de transmisión multilínea, o puede también ser un
controlador unificado en el que los controladores serie proveen compensación reactiva serie para
cada línea, además de transferencia de potencia activa entre líneas a través del enlace de
potencia; el diagrama esquemático se muestra en la figura 1.4. La capacidad de transferencia de
potencia activa que presenta un controlador serie-serie unificado, llamado controlador de flujo de
potencia interlínea, hace posible el balance de flujo de potencia activa y reactiva en las líneas, y
de esta manera maximiza el uso de los sistemas de transmisión. En este caso el término unificado
significa que las terminales de CD de los convertidores de todos los controladores se conectan
para lograr una transferencia de potencia activa entre sí.
 Figura 1.4 Diagrama esquemático de un controlador serie-serie

Controlador serie-derivación:
este dispositivo puede ser una combinación de controladores en derivación y serie separados,
controlados de manera coordinada, o un controlador de flujo de potencia unificado con
elementos serie y en derivación. El principio de operación de los controladores serie-derivación
es inyectar corriente al sistema a través del componente en derivación del controlador, y un
voltaje en serie con la línea utilizando el componente serie. Cuando el controlador serie y en
derivación son unificados puede haber un intercambio de potencia activa entre ellos a través de
su enlace; en la figura 1.5 se muestra el diagrama esquemático de este tipo de controladores.
 Figura 1.5 a) Controlador coordinado serie-paralelo
b) Controlador unificado serie-paralelo

Clasificación según la función de sus elementos

Los controladores FACTS también pueden clasificarse en dos grupos tomando como referencia
la función de sus principales elementos. El primer grupo utiliza elementos reactivos y
transformadores cambiadores de taps controlados por tiristores. Dentro de este grupo se
encuentran:
SVC Compensador estático de VAR.
TCVR Regulador de voltaje controlado por tiristores.
TCPAR Regulador de ángulo de fase controlado por tiristores.
TCSC Capacitor en serie controlado por tiristores.
El segundo grupo utiliza convertidores de voltaje auto-conmutados que actúan como fuentes
estáticas de voltaje síncrono (VSC). A este grupo corresponden:
StatCom Compensador estático síncrono.
SSSC Compensador serie estático síncrono.
IPFC Controlador de flujos de potencia interlínea.
UPFC Controlador unificado de flujos de potencia.

Dispositivos FACTS controlados por tiristores

Dentro del primer grupo de controladores (SVC, TCSC, TCVR, TCPAR) se emplean tiristores
convencionales (sin capacidad de apagado) en arreglos similares a los de los dispositivos
controlados mecánicamente, con la diferencia de tener una respuesta mucho más rápida y ser
operados por controles sofisticados.
A excepción del cambiador de fase controlado por tiristores, los demás controladores tienen una
característica común, la potencia reactiva requerida para la compensación es generada o
absorbida por bancos de capacitores y reactores, y los tiristores se utilizan únicamente para
controlar la impedancia reactiva combinada, que estos bancos representan en el sistema de
potencia. En consecuencia, los compensadores convencionales controlados por tiristores
representan una admitancia reactiva variable en la red de transmisión y, por lo general, cambian
la impedancia del sistema. Típicamente, la compensación capacitiva en derivación acoplada a la
impedancia inductiva del sistema, resulta en una resonancia por encima de la frecuencia
fundamental, que puede ser a las frecuencias armónicas dominantes del SVC (3ª, 5ª, 7ª) y del
sistema de potencia, o cerca de ellas. La compensación capacitiva serie resulta en una resonancia
eléctrica por debajo de la frecuencia fundamental y puede interactuar con las resonancias
mecánicas de los sistemas turbina-generador que alimentan la línea, lo cual puede provocar una
resonancia subsíncrona total del sistema (SSR).
Desde el punto de vista de la operación funcional, el SVC y el TCSC actúan indirectamente en la
red de transmisión. El TCSC se inserta en serie con la línea, con el propósito de aportar un
voltaje de compensación para incrementar el voltaje a través de la impedancia serie de la línea, la
cual determina la corriente de línea y la potencia transmitida. Así, la compensación serie es
inherentemente una función de la corriente de línea. Similarmente, el SVC se aplica como una
impedancia en derivación para producir la corriente de compensación requerida. La
compensación en derivación es una función del voltaje de línea. Esta dependencia de las
variables de línea (voltaje y corriente), es perjudicial para la compensación cuando grandes
disturbios llevan al TCSC y al SVC a operar fuera de su rango normal de control.

Dispositivos FACTS basados en convertidores

El segundo grupo de controladores FACTS emplea fuentes convertidoras de voltaje auto-
conmutadas para proporcionar rápidamente, de forma controlable y estática, fuentes síncronas de
voltaje y corriente. Este enfoque cuando se compara con los métodos de compensación
convencionales que emplean capacitores y reactores conmutados por tiristores, generalmente
provee características superiores de desempeño. Además, tiene la opción de intercambiar
potencia activa directamente con el sistema de CA, así como de proveer control independiente en
la compensación de potencia reactiva.
La fuente de voltaje síncrona (VSC) es análoga a una máquina síncrona ideal, la cual genera un
conjunto balanceado de tres voltajes senoidales a frecuencia fundamental, con amplitud y ángulo
de fase controlados; su diagrama esquemático se muestra en la figura 1.6. Esta máquina ideal no
tiene inercia, su respuesta es prácticamente instantánea, no altera significativamente la
impedancia existente del sistema, y puede generar internamente potencia reactiva (capacitiva e
inductiva). Además, puede intercambiar potencia activa con el sistema de CA si está acoplada a
una fuente de energía apropiada que pueda proveer o absorber la potencia requerida por el
sistema de CA.
Si la función de intercambio de potencia real no se requiere, la VSC se convierte en una fuente
de potencia reactiva autosuficiente, y la fuente de energía externa puede eliminarse.
La VSC puede aplicar un voltaje específico para forzar la corriente de línea deseada (o una
corriente específica para forzar el voltaje terminal deseado). En contraste con el enfoque de
impedancia controlada, la compensación aplicada por una VSC se mantiene independiente de las
variables de la red (corriente de línea, voltaje o ángulo), y así puede mantenerse durante
disturbios grandes del sistema (por ejemplo, abatimientos de voltaje, oscilaciones de potencia y
ángulo).
La VSC es una fuente de voltaje alterna que, con entradas de control adecuadas, opera solamente
a la frecuencia fundamental. Su impedancia de salida a otras frecuencias, en teoría, será cero.
Consecuentemente, la VSC, en contraste con los compensadores de tipo impedancia, es incapaz
de formar un circuito resonante serie o paralelo con la red de transmisión de CA. En la figura
1.6, se presenta el diagrama esquemático de una fuente de voltaje síncrona.

Figura 1.6 Diagrama esquemático de una fuente de voltaje síncrona (VSC)

Características de los FACTS

Aspectos operativos
En un sistema eléctrico de potencia se presentan contingencias como: pérdida de generación, de
carga, de una o varias líneas, etc.; una vez que éstas se liberan mediante la operación de
interruptores, relevadores u otros dispositivos de protección, el sistema queda en un estado
llamado de postfalla; si éste es aceptable el sistema se dice seguro.
La seguridad de un sistema implica tener un margen adecuado de recursos, ya sea de generación,
transmisión, etc., para que éste pueda continuar abasteciendo energía después de que ocurre una
contingencia, además que el personal de operaciones pueda controlar elementos ajustables del
sistema para garantizar una operación segura ante posibles fallas; para lograr esto se deben
establecer límites de operación en el estado de prefalla, y a menudo, en el estado de postfalla.
Así, un sistema que satisface estos límites es seguro para hacer una transición a un estado
aceptable una vez que se ha liberado la falla; la presencia de límites en el estado de postfalla
restringe la operación del sistema en estado normal, a menudo a expensas de los aspectos
económicos.
La habilidad que presentan los dispositivos FACTS de controlar transitorios y de afectar rápida y
significativamente el estado siguiente inmediato a una falla, con frecuencia significa que el
impacto que tienen las restricciones impuestas a éste en las operaciones del sistema, en estado
normal, se pueden minimizar, dejando una región de operación de prefalla mayor para optimizar
aspectos económicos. Así, un sistema que se diseña adecuadamente con un margen de operación
suficiente, hace posible satisfacer seguridad y economía durante su operación
Por otro lado, un dispositivo FACTS puede lograr que una línea opere muy cercana a sus límites
térmicos, afectando favorablemente el aspecto económico, ya que se evita la construcción de
nuevas líneas de transmisión, además de que la energía se puede hacer fluir a través de rutas
establecidas, permitiendo el intercambio de potencia entre diferentes compañías prestadoras de
servicio eléctrico, así como entre diferentes países. Una de las consecuencias que trae el
incremento en la transferencia de potencia a través de una o más líneas del sistema, es que puede
conducir a sobrecalentamientos; de esta manera, con el uso extensivo de estos dispositivos se
hará necesario el monitoreo térmico de la red.
Otro de los aspectos que también deben tomarse en cuenta es que los FACTS, así como cualquier
otro componente en el sistema, introduce modos de oscilación en su comportamiento, tornándose
más complejo de operar; esto puede conducir a interacciones no deseadas entre equipos. Debido
a esto, debe preverse la coordinación de todos los controladores en el sistema incluyendo
aquellos de los dispositivos FACTS, haciendo cada vez más complejo el control del sistema de
potencia.
Así, pues, la inclusión de este tipo de elementos al sistema de potencia ofrece una serie de
ventajas en diferentes aspectos como el económico, entre otros, pero también trae consigo mayor
complejidad, que deben tenerse en cuenta para la operación segura del sistema.
Localización
Existen tres factores importantes a considerar cuando se ha tomado la decisión de instalar un
dispositivo FACTS:

 El tipo de dispositivo.
 La capacidad requerida.
 La ubicación que optimice el funcionamiento del dispositivo dependiendo de su
aplicación.
De estos factores, el último es de suma importancia, ya que la ubicación de los FACTS depende
del efecto deseado y de las características propias del sistema. Por ejemplo, si se desea evitar el
flujo en anillo; primero debe identificarse el anillo y después ubicar el dispositivo en una de sus
líneas de transmisión para forzar el flujo en la manera deseada. Ahora bien, si se desea mejorar la
operación económica del sistema al incrementar la capacidad de transmisión de potencia, el
dispositivo FACTS se puede ubicar en una línea subutilizada, aumentando el flujo a través de
ella, o bien, colocarlo en la línea más cargada para limitar el flujo por la misma, permitiendo
mayor flujo por el resto del sistema.
Otro aspecto a tener en cuenta es la selección de las señales de retroalimentación para estos
dispositivos, ya que esta información es de vital importancia para el diseño de estabilizadores
basados en dispositivos FACTS. El criterio para la selección ha sido la capacidad máxima de los
estabilizadores para amortiguar las oscilaciones en el sistema de potencia. Sin embargo, para un
buen diseño de los estabilizadores, además de su máxima eficiencia, un factor relevante es la
robustez de los estabilizadores ante diferentes condiciones de operación del sistema de potencia.
Esto significa que en la etapa de selección de la localización y las señales de retroalimentación,
se debe examinar no sólo la efectividad de los estabilizadores en condiciones típicas de
operación, sino también su robustez sobre otras condiciones de operación.

Ventajas en la utilización de dispositivos FACTS

Las siguientes son las principales ventajas que representan el uso de dispositivos FACTS.
• Permiten un mayor control sobre el flujo de potencia, dirigiéndolo a través de rutas
predeterminadas.
• Se puede operar con niveles de carga seguros (sin sobrecarga) y cercanos a los límites térmicos de
las líneas de transmisión.
• Mayor capacidad de transferencia de potencia entre áreas controladas, con lo que el margen de
reserva en generación puede reducirse considerablemente.
• Incrementan la seguridad del sistema al aumentar el límite de estabilidad transitoria, limitando las
corrientes de cortocircuito y sobrecargas, previniendo salidas en cascada, y limitando el efecto de
otras fallas en el sistema y equipos.
• Amortiguar oscilaciones del sistema de potencia que dañan los equipos y limitan la capacidad de
transmisión disponible.
• Responder rápidamente a los cambios en las condiciones de la red para proveer un control del
flujo de potencia en tiempo real.
• Proveen una mayor flexibilidad en la localización de nuevas plantas generadoras.
• Proporcionan seguridad en las conexiones a través de las líneas de enlace entre empresas y
regiones vecinas.
Limitaciones
La gran versatilidad y la amplia gama de prestaciones que un elemento de transmisión flexible introduce
a un sistema interconectado o sector cualquiera no son competitivas en precio con las soluciones más
tradicionales. Claramente las mayores limitaciones estarán dadas por sus costos, que son
comparativamente mayores a lo que podría resultar la instalación de una nueva línea en el caso de
requerirse más capacidad de transmisión, por ejemplo. En este caso, los FACTS trabajan con potencia
reactiva lo que les da un rango de manejo menor al que si, por ejemplo, se duplicara una línea de
transmisión, ya que aparte de mejorar la capacidad de potencia al doble, reduce la impedancia a la
mitad del par transmisor, lo que otorga una mayor flexibilidad, a un precio menor. A medida que la
tecnología de la electrónica de potencia se haga más accesible en cuanto a precios se podrán obtener
más aplicaciones factibles en un sistema como el nuestro, pero por lo pronto hay que esperar.

Los FACTS son considerados como los más eficientes, en sistemas control operativo en tiempo real en
Sistemas Eléctricos de Potencia. De manera que, FACTS se convierte en la solución segura para redes de
transmisión gracias a un control eficiente con velocidades de respuesta muy rápidas, reúne un conjunto
de elementos que pueden controlar los flujos de potencia, por medio de dispositivos semiconductores
de potencia [5].

Por otro lado, el desarrollo acelerado de los sistemas de energía eléctrica generados por el aumento de
la demanda eléctrica, inicialmente en los países industrializados y luego en los países emergentes,
llevaron a diferentes problemas técnicos en los sistemas como los estudiados en [6]. El objetivo principal
de la operación del sistema eléctrico es coincidir con la oferta y demanda, proporcionando una
compensación para la transmisión, el voltaje y regulación de frecuencia, la provisión fiable, etc. La
necesidad de sistemas eléctricos más eficientes y que respondan rápidamente, han dado lugar a
innovaciones en la transmisión utilizando dispositivos de estado sólido como se ratifica en [7].

A través de los sistemas WAMS se plantea una innovación a la tecnología existente por lo cual los
mencionados sistemas proveen a los Sistemas Eléctricos la fiabilidad y sobre todo tiempos muy cortos
de reacción para que la potencia energética se mantenga en límites normales de funcionamiento y
exista la estabilidad requerida [8]. Para estos se debe realizar cálculos sobre los cambios de flujos en el
sistema y estimando errores de parámetros analizados como los realizados en [9]. Estos errores pueden
ser controlados a través de la implementación de un estimador de estado dinámico como los autores
describen en [10] a través de un modelo matemático cuyos resultados se reflejan en aplicaciones
dinámicas en base a WAMS y control en tiempo real.

En [11] los autores realizan un estudio en Venezuela y los resultados obtenidos se concluyen que la
instalación de TCSC en líneas de transmisión ofrece la posibilidad de controlar el flujo de potencia para
minimizar los efectos de las fallas producidas. La aplicación de esta tecnología permitió amortiguar
oscilaciones para mejorar las respuestas dinámicas del sistema como lo ratifica [12]. La respuesta
dinámica se puede optimizar manteniendo un control de flujo entre dos áreas a través de una
implementación WAMS como lo dice los autores en [13] cuya modelación se basa en un sistema
interconectado multi máquina. El aprovechamiento de estas tecnologías asegura un buen
funcionamiento de la estabilidad transitoria luego de una perturbación en un sistema de potencia como
se menciona en [14]. Estas perturbaciones definidas en [15] pueden ser modeladas y simuladas en
software como DigSILENT PowerFactory como se utilizó en [16] cuyos archivos COMTRADE construyeron
ondas analógicas para realizar análisis del comportamiento transitorio en dos generadores.

El objetivo principal de mediciones de área extendida es brindar una visualización global del
funcionamiento del SEP, así como también dar la seguridad respectiva a los equipos que conforman las
subestaciones eléctricas dentro del sistema. El uso de equipos de alta tecnología como los PMU son
parte de la solución para cumplir con este propósito de monitoreo [17].

Este trabajo se analiza el control de Flujo de Potencia del Sistema Nacional Interconectado de Ecuador
aprovechando las tecnologías existentes a nivel mundial como los FACTS y WAMS este último ya se
encuentra en operación en Ecuador y su desarrollo permite un sistema experimental para el estado
dinámico de sistemas de medición de área extendida (WAMS).

En el Capítulo II se analiza el uso de FACTS en un sistema eléctrico para estudios de estabilidad de

Voltaje .En el Capítulo III se presenta un estado del arte de los sistemas de monitoreo de área extendida
(WAMS) y sus aplicaciones a índices de estabilidad de Voltaje.

En el Capítulo IV se presenta la metodología propuesta para la obtención del indicador propuesto. El

Capítulo V.A muestra el desempeño del indicador en base a un sistema ilustrativo y a aplicaciones en un
sistema eléctrico real.

Sistemas FACTS
El desarrollo de dispositivos (FACTS) ha comenzado con las crecientes capacidades de los componentes
electrónicos de potencia. Dispositivos para niveles de alta potencia se han hecho disponibles en
convertidores para niveles altos de voltaje. Los puntos de partida generales son elementos de red que
influyen en la potencia reactiva o la impedancia de una parte del sistema de potencia [18].

Para los (FACTS) hacia la taxonomía en términos de "dinámico" y "estático" necesita un poco de
explicación. El término "dinámica" se utiliza para expresar la rápida capacidad de control de los
dispositivos FACTS, proporcionados por la electrónica de potencia y por la característica de los
semiconductores. Este es uno de los principales factores de diferenciación con los dispositivos
convencionales. El término "estática" significa que los dispositivos no tienen partes móviles, como
interruptores mecánicos para llevar a cabo la capacidad de control dinámico. Por lo tanto la mayor parte
de los dispositivos (FACTS-) puede igualmente ser estático y dinámico [19], [20].

Los FACTS son muy utilizados para:

 Controlar flujos de potencia.

 Compartir carga entre corredores paralelos.
 Regular voltajes.
 Aumentar la estabilidad transitoria.
 Mitigar oscilaciones del sistema.
 Incrementar capacidad de transmisión.
 Compensar potencia reactiva.
 Mejorar la calidad de potencia del sistema.
 Acondicionamiento de la energía.
 Mitigar los Flicker producidos en la red eléctrica.
El término FACTS engloba la totalidad de sistemas basado en la electrónica de alta potencia que se
utilizan para la transmisión de energía de CA como se menciona en [18], Figura 1. Los dispositivos
“convencionales” se construyen a partir de componentes fijos o mecánicamente conmutables como
resistencia, inductancia o capacitancia junto con el transformador.

Principales dispositivos FACTS

A. Electrónica de Potencia

La Electrónica de Potencia tiene muchas aplicaciones de accionamientos de máquinas eléctricas a la

excitación sistemas, altos rectificadores de corriente industriales para fundiciones de metales,
controladores de frecuencia para trenes eléctricos. Los dispositivos FACTS son sólo una aplicación
comparados con otros, pero con las mismas tendencias tecnológicas. Se ha comenzado con los primeros
rectificadores de tiristores en 1965 con los IGBT hoy modularizado de IGCT convertidores de fuente de
voltaje [23].

B. Controladores FACTS

La idea de FACTS se explica gráficamente en la Figura 2 [24], donde se representa un esquema de dos
sistemas de interconexión de CA entre dos sistemas de potencia. La potencia activa transmitida entre
estos sistemas se define por (1).
 U1 U2
P= sin ⁡( δ 2−δ 1 )
X
La ventaja de los dispositivos FACTS se evidencia en nuevas alternativas para el control de la potencia y
el incremento de la capacidad disponible, puesto que permiten controlar la corriente a través de una
línea a un costo razonable. De la misma manera, permite operar las líneas de transmisión cerca de sus
límites térmicos, anteriormente esto no era posible de realizarse sin violar las restricciones de seguridad
del sistema [25].

C. Compensación Serie Controlado por Tiristores

Los Capacitores en Serie Controlados por Tiristores (TCSC), se componen en una tecnología de fácil
aplicación a problemas dinámicos en sistemas de transmisión de energía eléctrica. Su aplicación da
mayor amortización al interconectar sistemas eléctricos de potencia de gran magnitud y puede dar
solución a problemas de Resonancia Sub-Síncrona (SSR), un fenómeno producido principalmente por las
interacciones entre unidades generadoras térmicas de gran dimensión y los sistemas de transmisión de
potencia compuestos por dispositivos de compensación serie [26].

Control de flujo de potencia y mejora de Estabilidad en sistemas AC

El TCSC se basa en un banco de TSC o en un capacitor de valor fijo conectado en paralelo con un
inductor controlado por tiristores TCR Figura 3. Entre las principales características del TCSC como como
describe [27] están los cuatro métodos operativos que se acoplan según las necesidades de la red.

En [12] muestra un diagrama de bloques general Figura 4 y detalla un TCSC en donde se puede
identificar dos bloques principales operacionales como: control externo y control interno. La función del
control externo y la función del control interno, para producir la reactancia de compensación deseada.
𝑋𝑚 es el valor de la reactancia de control de estabilidad, determinado por el bucle de control dinámico.
𝑋𝑒𝑜 denota la reactancia en estado estable de un TSCS, cuyo valor es proporcionada por el flujo de
potencia o el bucle de control de estado estable. La suma de estos valores de los rendimientos X 'm el
cuál es valor final de la reactancia ordenado por el bloque de control externo. Esta señal se coloca a
través de un retardo de primer orden para representar la respuesta natural del dispositivo y del retardo
introducido por el control interior el cuál la reactancia capacitiva es equivalente 𝑋𝑒 de un TCSC como se
explica en [28].

Representación esquemática de configuraciones TCSC a) Banco de capacitores con switcheo de tiristor.

B) Capacitor fijo paralelo con un reactor controlado por tiristores.

Modelo TCSC para estudios de estabilidad.

La compensación serie, disminuye la reactancia de transferencia de una línea eléctrica a la frecuencia de
la red. La instalación de un capacitor en serie genera energía reactiva y compensa una parte de la
reactancia de transferencia de la línea. Las ventajas de usar controladores serie es el mejoramiento del
sistema de transporte debido a:

 Aumento de la estabilidad angular del corredor de potencia.

 Mejora de la estabilidad del voltaje del corredor.
 Optimización de la división de potencias entre circuitos paralelos.

El impacto de los TCSC sobre la congestión del sistema se presenta en [29], donde se demuestra que el
TSCS podría reducir la congestión, así como las pérdidas del sistema. En [30] propone métodos para
asignación óptima de los TSCS para eliminar las sobrecargas de líneas, donde el índice de sensibilidad se
introduce para el ranking de la ubicación óptima.

Sistemas WAMS
El Wide Area Measurement System (WAMS) es un sistema de mediciones distribuidas en el sistema
eléctrico de potencia (SEP) que involucra principalmente mediciones sincrofasoriales (PMU), a través de
algoritmos avanzados de procesamiento digital de señales y una infraestructura capaz de proporcionar
información dinámica del sistema.

WAMS permite realizar varias funciones entre ellas una característica fundamental es aquella que
permite la adquisición de información en alto rango y con una misma referencia de tiempo en el orden
de los milisegundos, mediante un Sistema de Posicionamiento Global GPS.

En general esta tecnología incluye aplicaciones de supervisión y control de la operación del SEP en
tiempo real [31].
 Diagrama conceptual del sistema de medida de fasores sincronizados

Los sistemas de área amplia combinados con las tecnologías de medición sincrofasorial han sido
estudiados ampliamente en el mundo como medida para prevenir los fallos repentinos en el sistema
que ocasionan gran impacto desde pérdidas de áreas eléctricas hasta llegar a apagarse el sistema por
completo, con las consecuentes pérdidas económicas Figura 5¡Error! No se encuentra el origen de la
referencia..

A. Sistemas de Medición en Área Extendida

WAMS es un sistema de medición de área extendida dinámica desarrollada a partir del uso sincronizado
del SCADA, con Unidades de Medición Fasorial (PMU). El tiempo de respuesta de datos que se basa en la
sincronización de área ancha proporcionada por el Sistema de Posicionamiento Global (GPS) y puede
llevar a cabo monitoreo en tiempo real para el estado de funcionamiento del sistema de potencia,
permiten tomar decisiones de manera eficiente, generando precisiones en la evaluación del estado del
sistema y evitando apagones a gran escala.[32][33].

B. Aplicaciones de Control de Área Extendida

Los continuos avances en las tecnologías de electrónica de potencia han hecho que la aplicación de
dispositivos FACTS sean muy populares en los sistemas de energía. Generalmente, estos dispositivos se
instalan en que no sea para aumentar la amortiguación de la oscilación de baja frecuencia del sistema.
Sin embargo, un controlador complementario puede ser necesario para cada dispositivo FACTS que
aumenta la amortiguación de ciertos modos de oscilación electromecánicos (modos inter-área) [34],
mientras cumple los fines de control primario.

C. Sistemas de Medición Fasorial (PMU)

Las PMU´s son equipos electrónicos capaces de calcular la representación fasorial de la componente
fundamental de una onda de tensión o de corriente, miden los valores de secuencia, cabe mencionar
que se usa típicamente la transformada discreta de Fourier. El desarrollo comercial es posible al
desarrollo del Sistema Posicionamiento Global (GPS), ya que este sistema pone a disposición de una
forma económica, un tiempo estandarizado que sirve de referencia para poder sincronizar la medición
de los fasores.

La norma IEEE 1344 [35] permite asegurar que las futuras aplicaciones de la medición sincronizada de
fasores puedan acceder a los datos de fasores suministrados por las unidades PMU de los distintos
fabricantes.

1) Definición de fasor

La representación de fasor de señal sinusoidal es comúnmente usada en sistemas de análisis de potencia

en CA. La forman de onda sinusoidal se define en la presente ecuación:

x ( t )= X m cos ⁡( wt +ϕ)

Es común que sea representada tal fasor como se muestra en la siguiente ecuación:

X m jϕ
X= ( )
√2
e

Xm
X= ( √ )(
2
cos ϕ+ jsin ϕ )

X =X r + j X i

Donde el valor de magnitud de la raíz cuadrada media (rms), 𝑋𝑚/√2, la forma de onda, y los subíndices 𝑟
e 𝑖 significan parte real e imaginaria de un valor complejo en componentes rectangulares. El valor de ∅
depende de la escala de tiempo, en particular cuando 𝑡 = 0. Es importante tener en cuenta este fasor se
define para la frecuencia angular 𝑤; La evaluación con otros fasores debe hacerse con la misma escala
de tiempo y frecuencia.

2) Definición de Sincrofasor

La representación sincrofasor de la señal x (t) en la ecuación (1) es el valor X en la ecuación (2), donde φ
es el ángulo de fase instantánea relativa a una función coseno a la frecuencia nominal del sistema
sincronizado a UTC.
La Sinusoide que se muestra en (38):

x ( t )= X m cos ( w 0 t +ϕ ) =X m cos (2 π f 0 t +ϕ)

Donde 𝑓0 es la frecuencia angular nominal del sistema (60 Hz para el sistema ecuatoriano),
directamente representado por el fasor en la ecuación (2). En el caso general donde la amplitud es una
función del tiempo 𝑋𝑚 (𝑡) y la sinusoide de frecuencia es también una función del tiempo 𝑓(𝑡), podemos
definir la función 𝑔 = 𝑓 − 𝑓0 donde 𝑓0 es la frecuencia nominal y 𝑔 es la diferencia entre las frecuencias
reales y nominales, la sinusoide puede entonces ser escrito como se muestra en:

x ( t )= X m ( t ) cos ( 2 π ∫ fdt +ϕ )

x ( t )= X m ( t ) cos ( 2 π ∫ ( f 0+ g ) dt + ϕ )

x ( t )= X m ( t ) cos ¿ ¿

La representación del Sincrofasor para esta forma de onda se muestra en (40):

X m (t ) j (2 π ∫ g dt +ϕ)
X ( t )= (√ ) 2
e

Para casos especiales donde 𝑋𝑚(𝑡) = 𝑋𝑚 es constante y 𝑔 = Δ𝑓 es una constante que se compensa de la
frecuencia nominal, ∫ 𝑔(𝑡)𝑑𝑡 = ∫ Δ𝑓𝑑𝑡 = Δ𝑓𝑡 así el sincrofasor es simplificado como se muestran en:

X m (t ) j (2 π Δf t+ ϕ )
X ( t )= ( )√2
e

Esto rotará uniformemente en el rango de Δ𝑓, es la diferencia entre la frecuencia real y la no-nominal.

Modelamiento y simulación de un flujo de potencia mediante FACTS y WAMS

Para el análisis realizado en este trabajo se realizó implementar un modelo que permita realizar un
control de flujo mediante TCSC, como se muestra en la Figura 6.

El modelamiento de control de flujo de potencia busca calcular con precisión las variables del sistema
eléctrico, que son monitoreados a través del WAMS y que nos sirven para realizar un control dinámico
en la red.

A. Sistema Nacional Interconectado de Ecuador

1) Generación

Existen 32 centrales hidroeléctricas, 4 centrales con generación renovable y 43 centrales en generación

térmica. El parque hidrotérmico disponible para producción de energía eléctrica en el Ecuador consta de
16 centrales hidroeléctricas estatales de pequeña, mediana y gran capacidad (1 - 1.100 MW) y 39
centrales pequeñas pertenecientes a las empresas de distribución eléctrica, a municipios y a empresas
privadas; más de un centenar de centrales térmicas con diferentes combustibles y pertenecientes a
diferentes empresas, entre generadoras, distribuidoras, industria privada y petroleras en general.
En cuanto al parque termoeléctrico, la infraestructura y tecnología data de hace más de 30 años, con
generadores de combustión interna, unidades de vapor y a gas. Existen unidades que utilizan gas natural
como combustible y que actualmente son operadas por CELEC EP Termogas Machala.

2) Líneas de transmisión

A nivel de 230 kV existen 1.285 km de líneas en doble circuito y 556 km en simple circuito, gran parte de
ellas formando un anillo entre las subestaciones Molino, Zhoray, Milagro, Dos Cerritos, Pascuales
(Guayaquil), Quevedo, Santo Domingo, Santa Rosa (Quito), Totoras (Ambato) y Riobamba, vinculando de
forma directa a los principales centros de generación con los grandes centros de consumo del país. A
nivel de 138 kV se cuenta con 625 km de líneas en doble circuito y 1.093 km en simple circuito, que
fundamentalmente parten de manera radial desde el anillo de 230 kV.
Esquema de la metodología utilizada para un control de flujo de potencia utilizando el TCSC
Como parte de las instalaciones en operación del SNT existen además, a nivel de 230 kV, algunas líneas
de interconexión internacionales:

 Con Colombia: dos líneas de transmisión doble circuito de 212 km de longitud cada una, que
enlazan las subestaciones Pomasqui en el lado ecuatoriano con Jamondino en el lado
colombiano y que permiten la transferencia de hasta 500 MW.
 Con Perú: una línea de transmisión de 107 km de longitud, que conecta a las subestaciones
Machala en el lado ecuatoriano con Zorritos en el lado peruano y que permite la transferencia
de hasta 100 MW.

3) Subestaciones

En cuanto a capacidad de transformación y equipamiento de maniobra, en el sistema de transmisión se

cuenta con 39 subestaciones, distribuidas de la siguiente manera:

 15 subestaciones de transformación de relación 230/138/69 kV.

 20 subestaciones de transformación de relación 138/69 kV.
 2 subestaciones de transformación móviles, una de relación 138/69 kV y otra de relación
69/13,8 kV.
 2 subestaciones de seccionamiento, una a 230 kV y otra a 138 kV.

La configuración de barras predominante en las subestaciones de 230 kV es la de doble barra principal y

a nivel de 138 kV y 69 kV la de barra principal y transferencia; con equipamiento, en su mayoría, de tipo
convencional y algunas instalaciones con equipo compacto en SF6.

La capacidad máxima instalada en los transformadores de las subestaciones del SNT es del orden de los
8.521 MVA, de los cuales 917 MVA corresponden a la capacidad de reserva de los transformadores
monofásicos en varias subestaciones.

4) Compensación de potencia reactiva

Es el equipamiento utilizado para mantener los perfiles de voltaje en las barras del SNT de acuerdo a las
bandas de variación establecidas en la normativa vigente, para las diferentes condiciones de demanda e
hidrología del S.N.I., tanto en estado normal de operación como en condiciones de contingencia. Se
cuenta con un total de 306 MVAR de equipos de compensación capacitiva y 100 MVAR de compensación
inductiva, distribuidos en varias subestaciones del SNT.

B. Características de la zona a implementar un control de flujo

La implementación del Sistema de Supervisión de Área Extendida WAMS en el Sistema Nacional

Interconectado SNI, hace que el monitoreo del SNI sea dinámico y con esto la aplicación de soluciones a
cualquier suceso sea más rápida.
 Tabla. Puntos de medición de PMU en 230kV

Subestación Ubicación
Molino Pascuales 1
Totoras
Pomasqui Jamondino 2
Jamondino 3
Pascuales Molino 1
Molino 2
Quevedo Pascuales 1
Santa Rosa Totoras 1
Totoras 2
Santo Domingo 1
Pomasqui 1
Totoras Santa Rosa 1
Zhoray Milagro 2

Al momento se encuentran instaladas PMU’s en las principales subestaciones del anillo troncal de 230
kV del SNI como se aprecia en la Tabla 1 la importancia de esta ubicación estratégica de estos equipos
para el monitoreo del sistema y en el diagrama unifilar de la Figura 7 se puede notar que estos equipos
también son instalados en niveles de voltaje de 138 kV en las subestaciones de Salitral, San Idenlfonso y
Molino. A nivel de 69 kV se encuentra instalado un PMU en la subestación de Villonaco en Loja. En este
trabajo nos enfocaremos en los equipos instalados en el Anillo Troncal de Ecuador a nivel de voltaje de
230 kV.
 Diagrama unifilar con la ubicación física de PMU’s en el SIN

C. Contingencias y Escenarios de Análisis

Considerando el análisis previo se tomará en cuenta diversos escenarios que permitirán tener un mejor
panorama de la aplicación de FACTS en el Sistema Nacional Interconectado del Ecuador. Es importante
mencionar los lugares donde se realizará el estudio para su posterior estudio.

Para el análisis de contingencias, demostraremos las ventajas de realizar un Control de Flujo a través del
TCSC mediante el monitoreo de los sistemas WAMS, guiándonos también por el análisis de
contingencias que realizan las instituciones que representan al sector eléctrico ecuatoriano, que se
consideran las más críticas para diferentes condiciones de transferencia para un día laborable, entre las
cuales se citan [37], para nuestro estudio nos referimos a los siguiente:

 Salida de un circuito de la línea de interconexión Pomasqui – Jamondino.

 Salida de un circuito de la línea Totoras – Santa Rosa.
 Salida de la central hidroeléctrica Paute – Molino Fase C en Ecuador.
La demanda considerada para el estudio es la Banda Horaria de Demanda [38]:

 Demanda Máxima: 17:00 – 22:00.

 Se respeta los criterios de voltaje (±𝟓% 𝑩𝒂𝒓𝒓𝒂𝒔 𝟐𝟑𝟎 𝒌𝑽 𝒚 𝟏𝟑𝟖 𝒌𝑽).
 También se respetó la potencia activa y la reactiva en los generadores.

En la Tabla se detalla las demandas del SNI, para un día normal.

Demanda Banda Horaria Carga

[MW]
Demanda para el 2013 Demanda Mínima 2008
Demanda Media 2915
Demanda Máxima 3239
Demanda para el 2014 Demanda Mínima 2097
Demanda Media 3011
Demanda Máxima 3397
Cabe aclarar también que en este escenario se considera una posición fija en los taps de los
transformadores a fin de mantener un voltaje fijo para desarrollar los diferentes análisis de este trabajo.

Análisis de control de flujo y monitoreo mediante FACTS-WAMS

El análisis de este trabajo se basa en controlar un Flujo de Potencia mediante WAMS, para lo cual se
estableció un punto estratégico como el Anillo troncal de nuestro SNI, cuyas características se describen
en 0 y realizar algunas contingencias planteadas en IV.C. Las variables que utilizaremos para este análisis
se plantean en la Tabla.

Equipo eléctrico Mediciones

Líneas de transmisión Pi , P j
Transformadores Pi , P j
Generadores PQ Q
Generadores PV Angulo ϕ
Barras PV V
Capacitores Xc
Cargas Q

En la Figura 8 se muestra el Anillo Troncal del SNI sin TCSC donde se procederá a realizar contingencias
descritas en IV.C para luego comparar los resultados obtenidos con el sistema FACTS implementado en
el Anillo Troncal en estudio tal como muestra la Figura 9.
 Anillo Troncal del SIN sin TCSC

Anillo Troncal del SIN con TCSC

Este sistema consta en la ubicación del TCSC en diferentes puntos del sistema con el objeto de mejorar
las condiciones de funcionamiento de nuestro tradicional sistema.

A. Simulación de Estabilidad Transitoria

Para simular la falta de sincronismo en las máquinas de este ejercicio, se procedió a remplazar valores
en la regulación primaria del generador. En la Figura 10, se observa la variación de la potencia en los
generadores debido a este fenómeno transitorio.

Velocidad y Potencia Total de los Simulación de Estabilidad Transitoria sin TCSC

Al analizar detenidamente las curvas obtenidas con TCSC se visualiza una mayor estabilidad en relación
con los resultados anteriormente descritos donde el TCSC amortiguia la oscilación que se presenta en el
sistema Figura 11 .
 Velocidad y Potencia Total de los Generadores en Estado Transitorio con TCSC.

B. Simulación de Estabilidad de Voltaje

Como consta en la Figura 12 Figura 12. Estabilidad de Voltaje sin TCSC.para analizar este ejercicio se dio
valores a la carga reactiva para desbalancear el voltaje en el sistema y muestran los siguientes
resultados en donde se puede apreciar la variación de voltaje en las barras, para nuestro caso particular
la barra Pomasqui. Encontrándose que con el uso de WAMS la curva obtenida es muy constante y refleja
la estabilidad demostrada y requerida de acuerdo a los tiempos de respuesta necesarios para las
posibles contingencias en la simulación efectuada.
 Estabilidad de Voltaje sin TCSC

Manteniendo la misma filosofía se analiza este ejercicio con valores a la carga variando la potencia
reactiva para desbalancear el voltaje a continuación y muestran los siguientes resultados en la Figura 13
en donde se puede apreciar la estabilidad del sistema frente a una contingencia con FACTS.
 Estabilidad de Voltaje con TCSC

El control de flujo de potencia mediante FACTS en base a WAMS, permite al SNI Ecuatoriano
incrementar la transferencia de potencia en sistemas de transmisión de larga distancia corroborando lo
especificado en II.C, teniendo un control superior a través de rutas delimitadas, operando dentro de
valores seguros de carga. Se han establecido con claridad los diferentes parámetros de un sistema en
una red eléctrica para un control de flujo de potencia en base a FACTS mediante sistemas WAMS y se
han analizado en base a perturbaciones en el sistema eléctrico del país, debido a posibles variaciones
angulares, transitorias, voltaje y corriente.

Por medio de las simulaciones y análisis de resultados se muestra la utilidad de disponer FACTS en el SNI
por medio de la disponibilidad de mediciones en el sistema de área amplia. Con la innovación de los
FACTS y WAMS la estabilidad del sistema mejora frente a una perturbación. Los Sistemas WAMS
permiten tener una mejor administración de los flujos de potencia en el SNI. Por otro lado, este estudio
ha desglosado las diferentes estrategias con aplicaciones dentro del campo eléctrico en control de flujo
de potencia y expandir los beneficios de este sistema en los diferentes puntos de la red eléctrica del
Ecuador.
 Conclusión

El término FACTS, aplicado a los sistemas eléctricos, engloba distintas tecnologías que mejoran la
seguridad, capacidad y seguridad de las redes existentes de transporte, a la vez que mantienen o
mejoran los márgenes operativos necesarios para la estabilidad de la red. Como consecuencia, puede
llegar más energía a los consumidores con un impacto mínimo en el medio ambiente, con plazos de
ejecución de los proyectos sustancialmente inferiores y con inversiones más reducidas. Todo ello en
comparación con la alternativa de construir nuevas líneas de transporte o nuevas plantas generadoras.

La tecnología FACTS abre nuevas oportunidades en el control de la potencia y amplia la

capacidad útil de las líneas actuales, nuevas y renovadas. La posibilidad de poder controla la
corriente que pasa por una línea, a un costo razonable, crea un potencial grande de aumento de la
capacidad de las líneas actuales, con conductores más grandes y con el uso de uno de los
controladores FACTS que permita el paso de la potencia correspondiente por esas líneas, bajo
condiciones normales de contingencias.
Las dos razones principales para incorporar equipos FACTS a los sistemas eléctricos son: elevar los
límites de estabilidad dinámica y mejorar el control de flujo de energía. La mejora del funcionamiento de
las redes eléctricas es cada día más importante por razones económicas y medioambientales.

Los dispositivos FACTS son la solución mejor establecida en el mercado para mejorar la utilización de las
líneas de transmisión.
 Bibliografía
http://revistas.univalle.edu.co/omp/index.php/programaeditorial/catalog/book/63

http://www02.abb.com/global/peabb/peabb002.nsf/0/d4e53b21fd44f726c12575bb0057356e/
$file/Articulo-Final.pdf

https://books.google.com.do/books?
id=5OXh2vdmCRsC&pg=PA570&lpg=PA570&dq=sistema+flexibles+Facts&source=bl&ots=9toTuz7fqz&si
g=ACfU3U3PF1Lc3d4nUCBooMPozIW4DVnNvw&hl=es-419&sa=X&ved=2ahUKEwjmw8-
a7J3hAhVutlkKHfR9CoUQ6AEwFnoECAcQAQ#v=onepage&q=sistema%20flexibles%20Facts&f=false
