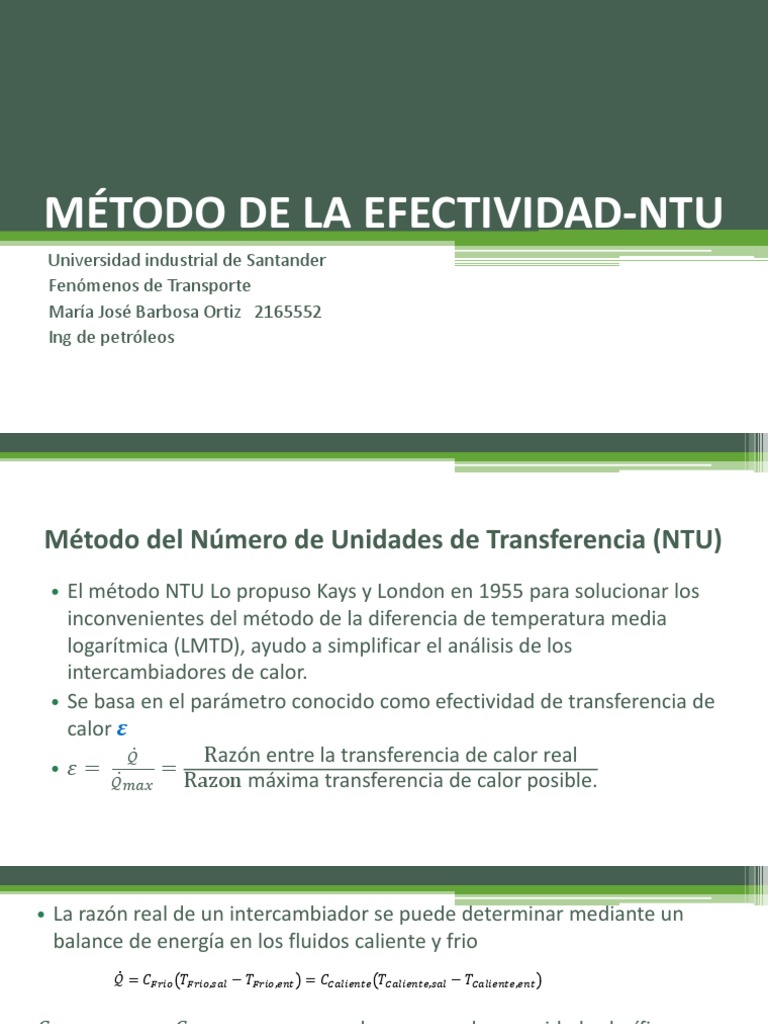

MÉTODO DE LA EFECTIVIDAD-NTU
Universidad industrial de Santander
Fenómenos de Transporte
María José Barbosa Ortiz 2165552
Ing de petróleos
Método del Número de Unidades de Transferencia (NTU)
• El método NTU Lo propuso Kays y London en 1955 para solucionar los
inconvenientes del método de la diferencia de temperatura media
logarítmica (LMTD), ayudo a simplificar el análisis de los
intercambiadores de calor.
• Se basa en el parámetro conocido como efectividad de transferencia de
calor 𝜺
𝒬ሶ Razón entre la transferencia de calor real
•𝜀= ሶ =
𝒬𝑚𝑎𝑥 Razon máxima transferencia de calor posible.
• La razón real de un intercambiador se puede determinar mediante un
balance de energía en los fluidos caliente y frio
𝒬ሶ = 𝐶𝐹𝑟𝑖𝑜 𝑇𝐹𝑟𝑖𝑜,𝑠𝑎𝑙 − 𝑇𝐹𝑟𝑖𝑜,𝑒𝑛𝑡 = 𝐶𝐶𝑎𝑙𝑖𝑒𝑛𝑡𝑒 𝑇𝐶𝑎𝑙𝑖𝑒𝑛𝑡𝑒,𝑠𝑎𝑙 − 𝑇𝐶𝑎𝑙𝑖𝑒𝑛𝑡𝑒,𝑒𝑛𝑡
𝐶𝐹𝑟𝑖𝑜= 𝑚ሶ 𝑓 𝐶𝑝𝑓 y 𝐶𝐶𝑎𝑙𝑖𝑒𝑛𝑡𝑒=𝑚ሶ 𝑐𝐶𝑝𝑐 son las razones de capacidad calorífica
• La razón máxima de transferencia de calor esta sujeta a la diferencia de
temperatura de entrada de los fluidos Caliente y Frio
• △ 𝑇𝑚𝑎𝑥= 𝑇𝐶,𝑒𝑛𝑡 −𝑇𝐹,𝑒𝑛𝑡
• La transferencia de calor en un intercambiador alcanzará su valor máximo
cuando :
El fluido frío se caliente hasta la temperatura de entrada del caliente ó el
fluido caliente se enfríe hasta la temperatura de entrada del frío.
• Estas dos condiciones límites no se alcanzarán en forma simultánea a
menos que las razones de capacidad calorífica de los fluidos caliente y frío
sean idénticas (es decir, Cf=Cc).
• Cuando Cf≠Cc, el cual suele ser el caso, el fluido con la razón de
capacidad calorífica menor experimentará un cambio más grande en la
temperatura y, de este modo, será el primero en experimentar la
diferencia máxima de temperatura, en cuyo punto se suspenderá la
transferencia de calor.
• 𝒬ሶ 𝑚𝑎𝑥=𝐶𝑚𝑖𝑛 𝑇𝑐,𝑒𝑛𝑡 −𝑇𝐹,𝑒𝑛𝑡
¿Por qué usar la capacidad calorífica mínima?
𝒬ሶ 𝑚𝑎𝑥=𝐶𝑚𝑖𝑛 𝑇𝑐,𝑒𝑛𝑡 −𝑇𝐹,𝑒𝑛𝑡
△ 𝑇𝑒𝑛𝑡 = (70 − 10) = 60∘ 𝐶
El agua caliente no se enfriara mas de 60∘ 𝐶 y el agua
fría no se puede calentar mas de 60∘ 𝐶
𝑐𝑓 = 33,4 𝑘𝑊/𝐶 y 𝑐𝑐 = 8, 36𝑘𝑊/𝐶
𝒬ሶ 𝑚𝑎𝑥=33,4 60 =2004 𝑘𝑊
𝒬ሶ 𝑚𝑎𝑥
𝑇𝑐,𝑠𝑎𝑙 = 𝑇𝑐,𝑒𝑛𝑡 −
𝑐𝑐
𝑇𝑐,𝑠𝑎𝑙 = −169,71 𝐶
𝐶𝐹𝑟𝑖𝑜 𝑇𝐹𝑟𝑖𝑜,𝑠𝑎𝑙 −𝑇𝐹𝑟𝑖𝑜,𝑒𝑛𝑡 𝐶𝐶𝑎𝑙𝑖𝑒𝑛𝑡𝑒 𝑇𝐶𝑎𝑙𝑖𝑒𝑛𝑡𝑒,𝑠𝑎𝑙 −𝑇𝐶𝑎𝑙𝑖𝑒𝑛𝑡𝑒,𝑒𝑛𝑡
• 𝜀= =
𝐶𝑚𝑖𝑛 𝑇𝑐,𝑒𝑛𝑡 −𝑇𝐹,𝑒𝑛𝑡 𝐶𝑚𝑖𝑛 𝑇𝑐,𝑒𝑛𝑡 −𝑇𝐹,𝑒𝑛𝑡
𝐶𝑚𝑖𝑛 𝑇𝑐,𝑒𝑛𝑡 − 𝑇𝐹,𝑒𝑛𝑡 𝜀 = transferencia de calor real del sistema
𝐶𝑚𝑖𝑛
Para cualquier intercambiador 𝜀 = 𝑓 𝑁𝑇𝑈, y esta en el rango de
𝐶𝑚𝑎𝑥
0≤𝜀≤1
El numero adimensional C es la relación entre las capacidades 0 ≤ 𝐶 ≤ 1
𝐶𝑚𝑖𝑛
𝐶=
𝐶𝑚𝑎𝑥
Numero de unidades de transferencia
• Parámetro adimensional que relaciona a la capacidad de
transferencia de calor total en un área determinada con la capacidad
calórica mínima de 2 flujos
𝑈𝐴𝑠 𝑈𝐴𝑠
• 𝑁𝑇𝑈 = = ሶ
𝐶𝑚𝑖𝑛 𝑚𝐶𝑝 𝑚𝑖𝑛
• NTU es proporcional al área superficial de transferencia del
intercambiador (𝐴𝑠 ), entre mayor NUT mas grande será el
intercambiador de calor
Para un NTU y una relación c dados, el intercambiador a
contraflujo es el de la efectividad mas alta y el flujo paralelo la
mas baja
Desde el punto de vista de transferencia de calor puede ser
muy deseable contar con un intercambiador con una
efectividad elevada pero resulta indeseable desde el punto de
vista económico ya que la efectividad aumenta con rapidez
para valores pequeños de NTU
• El caso c =0 corresponde a Cmáx→∞,
lo cual se logra durante un proceso de
cambio de fase en un condensador o
una caldera. En este caso todas las
relaciones de la efectividad se reducen
a 𝜀 = 𝜀𝑚𝑎𝑥 = 1 − 𝑒 −𝑁𝑇𝑈
• la temperatura del fluido en
condensación o en ebullición
permanece constante
• Al principio se mencionó que cuando se especifican todas las
temperaturas de entrada y de salida, el tamaño del intercambiador se
puede determinar con facilidad aplicando el método de la LMTD. De
modo alternativo, también se puede determinar con base en el método
de la efectividad-NTU, al evaluar en primer lugar la efectividad 𝜀 a partir
de su definición
𝐶𝐹𝑟𝑖𝑜 𝑇𝐹𝑟𝑖𝑜,𝑠𝑎𝑙 −𝑇𝐹𝑟𝑖𝑜,𝑒𝑛𝑡 𝐶𝐶𝑎𝑙𝑖𝑒𝑛𝑡𝑒 𝑇𝐶𝑎𝑙𝑖𝑒𝑛𝑡𝑒,𝑠𝑎𝑙 −𝑇𝐶𝑎𝑙𝑖𝑒𝑛𝑡𝑒,𝑒𝑛𝑡
•𝜀= =
𝐶𝑚𝑖𝑛 𝑇𝑐,𝑒𝑛𝑡 −𝑇𝐹,𝑒𝑛𝑡 𝐶𝑚𝑖𝑛 𝑇𝑐,𝑒𝑛𝑡 −𝑇𝐹,𝑒𝑛𝑡
Un intercambiador de calor de doble tubo a contra flujo va a calentar
agua de 20°C a 80°C a 1.2 kg/s. El calentamiento se llevará a cabo
mediante agua geotérmica disponible a 160°C a 2kg/s. El tubo interno
tiene paredes delgadas y un diámetro de 1.5 cm. El coeficiente de
transferencia de calor general del intercambiador de calor es de 640
W/m2 K. Mediante la eficiencia del método NTU determine la
longitud del intercambiador de calor necesaria para lograr el
calentamiento deseado.
𝐶𝑐 = 2𝑥4,31 = 8.62 kW/°C 𝐶𝑓 = 1,2𝑥4,18 = 5.02 kW/°C
𝑐𝑚𝑖𝑛
𝐶𝑚𝑖𝑛 = 5.02 kW/°C = 0.582
𝐶𝑚𝑎𝑥
𝒬𝑚𝑎𝑥 = 5,02 140 = 702.8 kW 𝒬 = 5,02 60 ሶ = 301.0 kW 𝜀 = 0.428
𝑁𝑇𝑈 = 0.651
𝑁𝑇𝑈 𝐶𝑚𝑖𝑛
• 𝐴𝑠 = = 5.11 m2
𝑈
𝐴𝑠
• 𝐴𝑆 = 𝜋𝐿𝐷 𝐿 = = 1.08 m
𝜋𝐷
•GRACIAS
