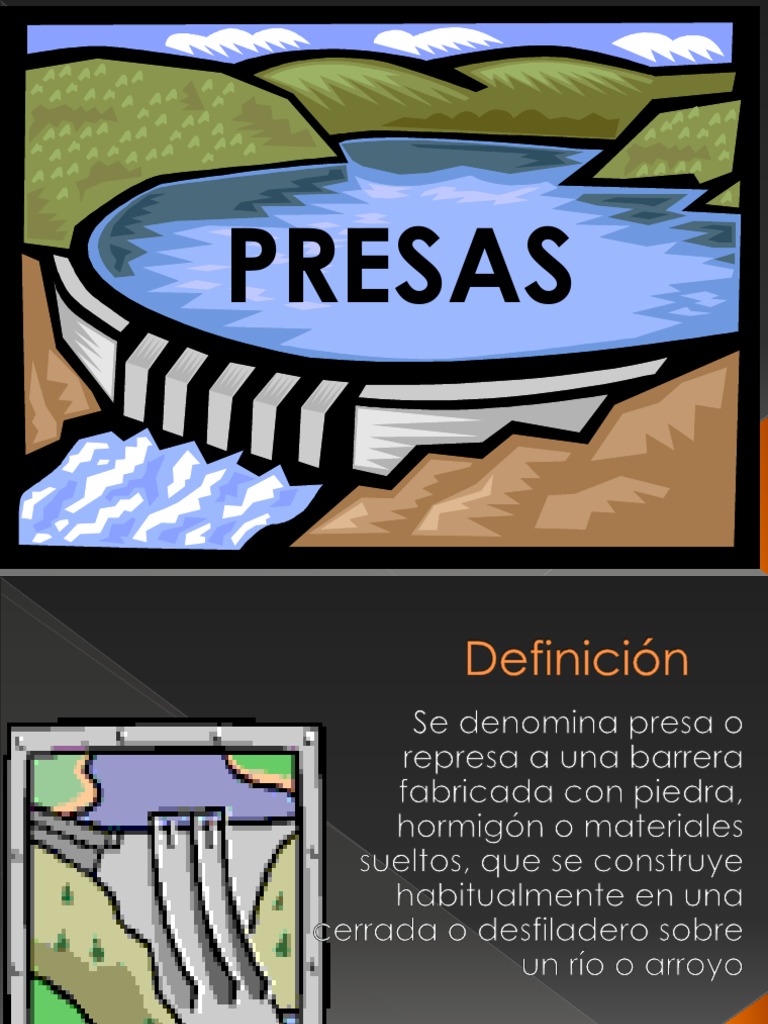

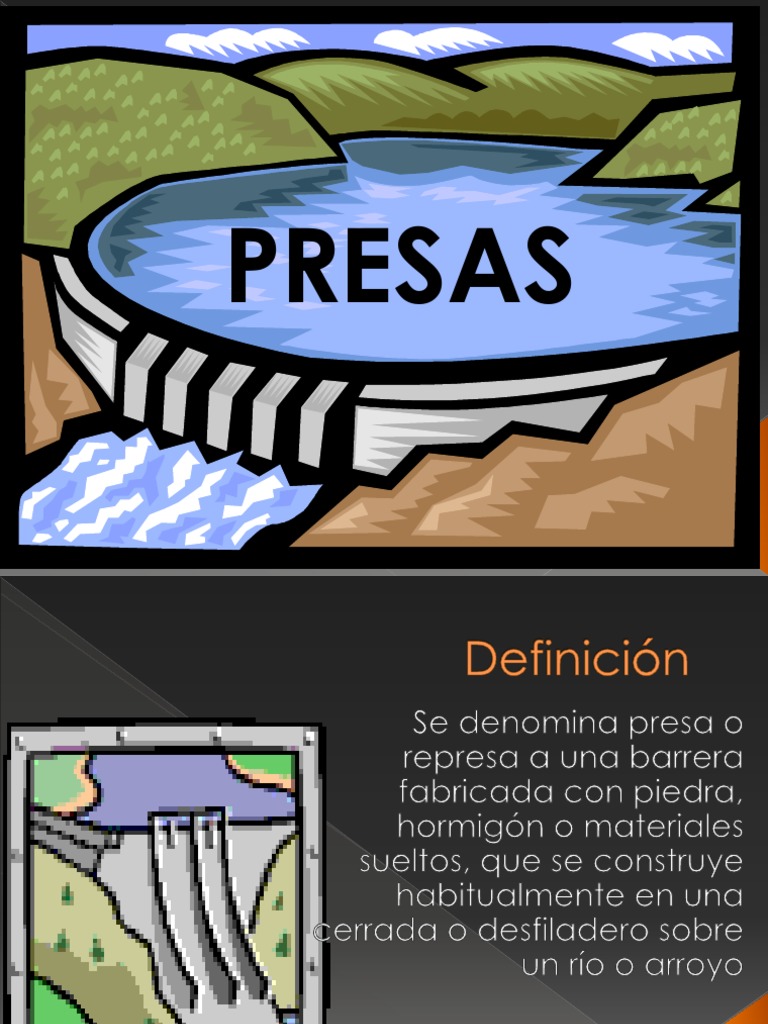

PRESAS

 La finalidad de las presas es de embalsar el agua

en el cauce fluvial para su posterior
aprovechamiento en abastecimiento o regadío.
 Para elevar su nivel con el objetivo de derivarla a
canalizaciones de riego.
 Para generar energía eléctrica.
 Control de crecidas.
 CLASIFICACION DE LAS
PRESAS.

Las presas se pueden clasificar atendiendo

a los materiales que las componen, a su
propósito, a la forma en que resisten el
empuje de las aguas y en función a su
altura.
A. Según los materiales que las
componen pueden ser:

› Presas de materiales locales (sueltos y

rocas).
› Presas de Hormigón armado.
› Presas de otros materiales.
 PRINCIPALES
TIPOS DE PRESAS

PRESAS DE TIERRA HOMOGENEA

MATERIALES SUELTOS
MODIFICADA

ESCOLLERA
MACIZAS

GRAVEDAD ALIGERADAS

HORMIGON CURVATURA
HORIZONTAL
ARCO
DOBLE CURVATURA
B. Según la forma en que resisten el
empuje de las aguas pueden ser:

a. Presas de Gravedad.
b. Presas de Arco.
c. Presas de contrafuertes.
C. Según su Altura:

a. Presas Bajas H < 15m.

b. Presas Altas H > 15m.

D. A su Propósito:

a. Presas No vertedoras.
b. Presas Vertedoras.
 Corona: facilita la circulación sobre la presa una vez terminada.

 Dentellón: permite cortar o disminuir el flujo de agua a través del

cimiento.

 Bermas: facilitan la construcción y reparación de los revestimientos

de taludes. Además dan estabilidad a las presas y reducen la
velocidad de las aguas que escurren sobre las superficies de los
taludes aguas abajo, contribuyendo a evitar la erosión. Sirven de
apoyo a los revestimientos de los taludes aguas arriba.

 Revestimientos: protegen los taludes contrala acción de las olas

(aguas arriba) y la acción de la lluvia (aguas abajo).
 Filtros y drenaje: evacuan y controlan las aguas que se filtran
a través de las presas.

 Espaldón: Prisma de material aguas arriba y aguas abajo que

en general da estabilidad a la presa.

 El aliviadero o vertedero: es la estructura hidráulica por la

que rebosa el agua excedentaria cuando la presa ya está
llena.

 Las compuertas: son los dispositivos mecánicos destinados a

regular el caudal de agua a través de la presa.

 La descarga de fondo: permite mantener el denominado

caudal ecológico aguas abajo de la presa.

 La escalera de peces: que permite la migración de los peces

en sentido ascendente de la corriente.
Bordo libre: distancia vertical entre el nivel de la
corona y el de las aguas máximo extraordinarias;
este último se alcanza cuando el vertedor trabaja
a su máxima capacidad limite de descarga. El
bordo libre debe proteger a una presa, con cierto
margen de seguridad, de los efectos del oleaje
generado por el viento o sismos y tomar en cuenta
el asentamiento máximo de la corona.
HBL = Hv + Hr + D H + Hs

Hv=la amplitud del oleaje generado por viento.

Hr=altura de rodamiento de las olas sobre el talud.
D H=asentamiento máximo de la corona.
Hs = el margen de seguridad
 Presa Keswick
California USA
Elevación de la cresta: 181,51 m
 Presa Crystal
Elevación de la cresta: 2064,10 m
Elevación máxima de la baranda: 1967,92 m
Altura estructural: 98,45 m

Presa Parker
Arizona USA
 Altura: 87,50 m
Longitud de corona: 180 m
Capacidad del depósito:
25.000.000 m3
Presa de acero Redridge
Michigan (USA)
Altura: 22,57 m
Longitud: 306,83 m

Presa Thief Valley

Oregón (USA)
Elevación de la cresta: 957,99 m
Presa Daniel-Johnson
(Canadá)
Altura: 214 m
 CORTINAS CURVADAS DE GRAVEDAD

Presa Hoover
Nevada y Arizona (USA)

Elevación de la cresta: 375,51 m

Volumen de agua retenida: 45.000.000.000 m3
El cuerpo total de la cortina esta formado por
tierra común, con ambos taludes
protegidos con una capa de
enrocamiento.
A las cortinas construidas principalmente de
enrocamiento con el paramento de aguas
arriba revestido de losas de concreto
hidráulico o concreto asfaltico, placas de
acero o madera se les ha dado el nombre
de cortinas de enrocamiento.
Este tipo de cortinas consisten en una zona
central o corazón impermeable, con zonas
semipermeables y permeables colocadas
progresivamente hacia aguas abajo y
aguas arriba desde dicho corazón.
La estabilidad de estas estructuras es una
función de la estabilidad de sus taludes, en
las diversas condiciones de trabajo, en
donde el flujo de agua a través del cuerpo
de las mismas desempeña un papel
sumamente importante.
Existen cortinas de enrocamiento que se
construyen sobre cimentaciones
constituidas por materiales granulares,
principalmente acarreos de arena y
gravas.
La geometría de estas cortinas,
vertedoras, obedece a condiciones
hidráulicas especiales y a la posibilidad de
erosiones al pie de las mismas.
son aquellas que tienen la función de retener
sólidos, desde material fino, hasta rocas de
gran tamaño, transportadas por torrentes
en áreas montañosas, permitiendo sin
embargo el paso del agua.
son aquellas cuya finalidad es la de laminar el
caudal de las avenidas torrenciales, con el
fin de que no se cause daño a los terrenos
situados aguas abajo de la presa en casos
de fuerte tormenta.
El objetivo principal de estas es elevar la cota
del agua para hacer factible su derivación,
controlando la sedimentación del cauce
de forma que no se obstruyan las
bocatomas de derivación. Este tipo de
presas son, en general, de poca altura ya
que el almacenamiento del agua es un
objetivo secundario.
El objetivo principal de éstas es retener el
agua para su uso regulado en irrigación,
generación eléctrica, abastecimiento a
poblaciones, recreación o navegación,
formando grandes vasos o lagunas
artificiales. El mayor porcentaje de presas
del mundo, las de mayor capacidad de
embalse y mayor altura de cortina
corresponden a este objetivo.
 ESCALERA DE PECES:
Una escalera de peces es un canal con
rugosidad artificialmente aumentada, que
comunica el nivel del embalse aguas arriba
de la presa con el nivel del rio aguas abajo
de la misma.
La forma de la escalera debe permitir
atravesar la presa a los peces que migran
en el río que ha sido cortado por la presa
puedan "atravesarla". Tiene una función de
carácter eminentemente ecológico.
