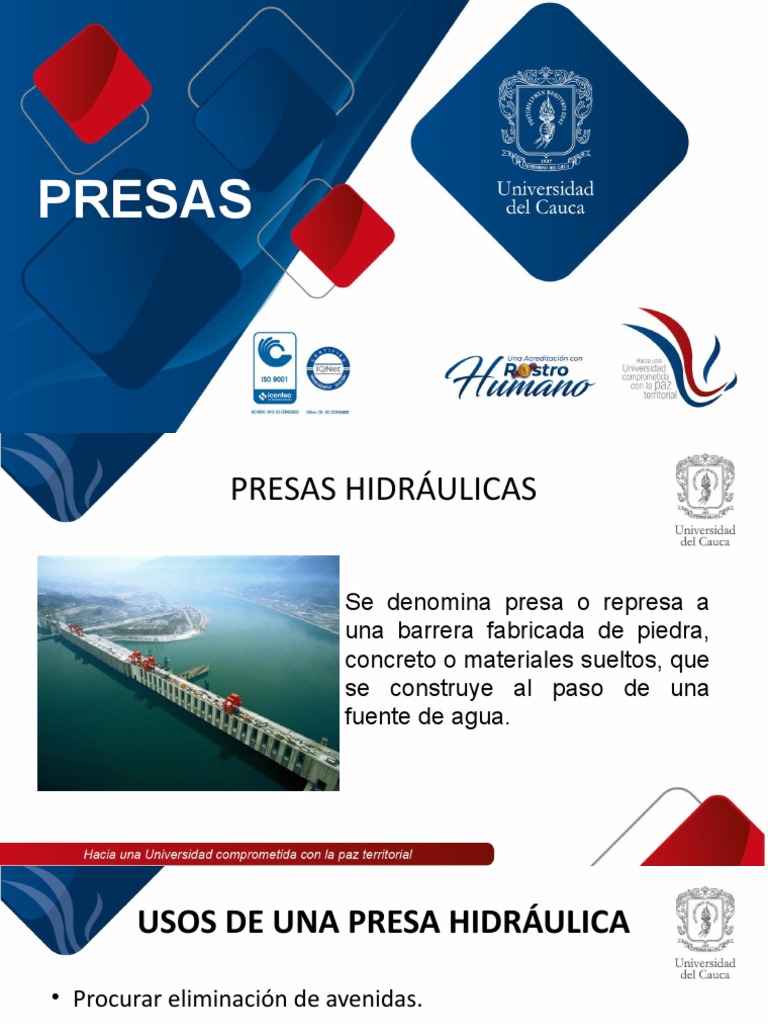

PRESAS

PRESAS HIDRÁULICAS

Se denomina presa o represa a

una barrera fabricada de piedra,
concreto o materiales sueltos, que
se construye al paso de una
fuente de agua.
 USOS DE UNA PRESA HIDRÁULICA

• Procurar eliminación de avenidas.

• Generar de energía eléctrica.
• Almacenar agua.
• Mantener el “caudal ecológico”
• Infraestructura hidroagrícola.
• Recreación o actividades acuáticas.
 Antecedentes

Las presas más antiguas del mundo.

Sadd el-Kafara

❏ Tipo de presa : Terraplén,

Mampostería.
❏ Ubicación : Helwan, Egipto.
❏ Proceso constructivo: ~ 2650 a. C.
❏ Altura: 14 m
❏ Ancho cresta: 56 m
❏ Ancho base : 98 m
❏ Capacidad: ~ 570000 metros
cúbicos.
Presa de Tibi

❏ Tipo de presa: Presa Arco.

❏ Ubicación: Sobre el rio
Monnegre, España.
❏ Proceso constructivo: 1594
❏ Altura: 46 m
❏ Longitud de Coronación: 65 m
❏ Capacidad: 4.3 millones de
metros cúbicos.
Presa de Elche

❏ Tipo de presa: Presa de gravedad

en forma de Bóveda, arco.
❏ Ubicación : Bloquea el río
Vinalopó, España.
❏ Proceso constructivo: 1694
❏ Altura: 23 m
❏ Ancho corona: 120 m
❏ Capacidad: 400.000 metros
cúbicos.
Partes de una Presa
 Partes de una Presa
- La cerrada o boquilla: es el punto concreto del terreno donde se construye
la presa.
- La coronación: es la superficie que delimita la presa superiormente.
- La presa: es el muro que debe soportar el empuje del agua y no permitir la
filtración del agua hacia abajo.
- Los estribos: Las estructuras que delimitan los costados del muro o dique.
-Cimentación: Parte de la estructura de la presa, a través de la cual se
transmiten las cargas al terreno, tanto las producidas por la presión hidrostática
como las del peso propio de la estructura.
Partes de una Presa
 Partes de una Presa
- -El embalse: es el volumen de agua que queda retenido por la presa.
-Aliviadero o vertedero: Encargados de eliminar el excedente de agua
cuando la represa está llena; cuando se llega a un máximo precalculado, el
excedente comienza automáticamente a fluir.
-Compuertas: Dispositivos mecánicos destinados a regular el caudal de
agua a través de la presa.
- La descarga de fondo: permite mantener el denominado caudal ecológico
aguas abajo de la presa.
 Partes de una Presa
- Las esclusas: que permiten la navegación "a través" de la presa
- Caras o taludes: Las dos superficies verticales que limitan el cuerpo de la
represa y está en contacto con el agua.
-Tomas de agua: Son las encargadas de desviar el agua de la represa para
utilizarla para la generación de energía eléctrica.
-Escala o escalera de peces: Permite la migración de los peces en sentido
ascendente de la corriente.
 CLASIFICACIÓN DE PRESAS
⮚ Según su tamaño
o dimensiones

Grandes Presas:
- Altura > 15 metros
- Altura entre 10 - 15
metros, con capacidad de
embalse > a 1 hectómetro
cúbico La presa de Tarbela es una de las mas grandes presas
del mundo ubicada sobre el río Indo en Pakistán.
Presa Hidroituango. Fuente. Redactor del Area Metro. Jimenez, J. D.
 CLASIFICACIÓN DE PRESAS
POR NORMATIVA
⮚ Según su tamaño
o dimensiones

Pequeñas Presas:
Aquellas que NO
cumplen las condiciones
de presas grandes.
 CLASIFICACIÓN DE PRESAS
POR NORMATIVA
⮚ En función del riesgo potencial

• Categoría A: Presas cuya rotura o funcionamiento incorrecto

pueden afectar gravemente a núcleos urbanos o a servicios
esenciales, o producir daños materiales o medioambientales muy
importantes.
• Categoría B: presas cuya rotura o funcionamiento incorrecto
puede ocasionar daños materiales o medioambientales
importantes o afectar a un número reducido de viviendas.
 CLASIFICACIÓN DE PRESAS
POR NORMATIVA
⮚ En función del riesgo potencial

• Categoría C: Presas cuya rotura o funcionamiento

incorrecto puede producir daños materiales de moderada
importancia y sólo incidentalmente pérdidas de vidas
humanas.
En todo caso, a esta categoría pertenecerán todas las
presas no incluidas en las categorías A o B.
 CLASIFICACIÓN POR USO DEL AGUA
TIPOS DE EMBALSES
❑ Embalses de laminación
Cuyo objetivo es simplemente el de retener el agua cuando sea
necesario para evitar que se produzcan inundaciones en otras zonas.
 CLASIFICACIÓN POR USO DEL AGUA
TIPOS DE EMBALSES
❑ Embalses de Almacenamiento y Regulación

Se utilizan para almacenar los recursos hídricos y utilizarlos

cuando sean necesarios, generalmente para regar o para
abastecimiento a poblaciones (para beber, ducharse, llenar
piscinas).

También puede ser la industria quien utilice el agua.

Embalse de Almacenamiento Embalse de Regulación
 CLASIFICACIÓN POR USO DEL AGUA
TIPOS DE EMBALSES
❑ Embalses de producción hidroeléctrica

Su objetivo es crear un salto de agua y utilizar esa energía para

producir electricidad.

Dentro de estos podemos diferenciar también los embalses

reversibles, que son aquellos en los que se dispone de una balsa en
la parte baja de la presa que permite almacenar el agua turbinada
por la central hidroeléctrica.
Central Hidroeléctrica
 CLASIFICACIÓN POR USO DEL AGUA
TIPOS DE EMBALSES
❑Embalses mixtos: los que tienen varios usos de los que se
han mencionado.

❑Algunas veces, estos embalses se utilizan con fines

lúdicos o recreativos como la navegación, la pesca
deportiva e incluso de aventura (como el rafting) con
desembalses controlados para que puedan llevarse a cabo
estas actividades.
 CLASIFICACIÓN DE PRESAS
SEGÚN MATERIALES
Presas de Fábrica

Son presas que, a diferencia de las de materiales sueltos,

son capaces de resistir esfuerzos a compresión y a tracción.
Están construidas casi todas en hormigón, que puede ser
vibrados, compactado, con cenizas y puzolanas, con
escorias, etc.
 PRESAS GRAVEDAD
Este tipo de presas aguanta los empujes
hidrostáticos por medio de su peso propio, Son
las más usuales en la actualidad y se sub-
clasifican en macizas y aligeradas

• MACIZA
Tienen un perfil triangular o con forma de trapecio
y pueden ser de hormigón vibrado o compactado.

• ALIGERADA
Tiene reducción de hormigón, pretendiendo usar
mejor el material.
 PRESAS ARCO
Es aquella en la que su propia forma es la
encargada de resistir el empuje del
agua , Se sub dividen en :

• Presas de bóveda: cuando la

curvatura sea solo horizontal.
• Presas de cúpula: cuando la
curvatura es horizontal y
vertical.
 PRESAS ARCO-GRAVEDAD

• Son un tipo intermedio entre las de

gravedad y las de arco. En este tipo
de presas la curvatura no es
suficiente para resistir los empujes
hidrostáticos y se necesita dotar a la
presa de un mayor peso propio.
 PRESAS BÓVEDAS MÚLTIPLES

• Son presas de contrafuertes en

las que la pantalla tiene forma de
bóveda o cúpula, lo que permite
una mayor separación entre
contrafuertes y emplear un
menor volumen de hormigón.
  Presas de Materiales Sueltos:

Las presas de materiales sueltos son aquellas que se

construyen con materiales naturales (tierras, gravas,
rocas, etc.) que no tienen cohesión alguna o la tienen
relativamente reducida.
 PRESAS HOMOGÉNEAS

Se trata de presas construidas

con un material uniforme que
realiza las funciones de
resistencia e
impermeabilización al mismo
tiempo.
 PRESAS DE MATERIALES HETEROGÉNEOS

Están formadas por materiales
diferentes, agrupados
adecuadamente en distintas zonas de
la presa. Alguna de estas zonas debe
ser impermeable y suele estar
constituida por tierras o por una
mezcla asfáltica. Los materiales son
más permeables y resistentes a
medida que nos alejamos del núcleo
de la presa.
 PRESAS DE PANTALLA:

Este tipo de presas están

compuestas en su mayor parte
por materiales permeables
pero incorporan una
“pantalla” impermeable que
se apoya sobre el paramento
de aguas arriba de la presa.
Presa de Ma’rib

❏ Tipo de presa: Presa de materiales

sueltos (Tierra y piedra).
❏ Ubicación : Bloquea el río
Adhanah,Yemen (País bicontinental
: Asia y África.
❏ Proceso constructivo: ~ 750 a. C.
❏ Altura: 4 m
❏ Longitud: 58 m
❏ Capacidad: 398 millones de metros
cúbicos
 1.ESTUDIOS PRELIMINARES

GEOLÓGICOS

GEOTÉCNICOS

POSICIÓN,
HIDROLÓGICOS TAMAÑO Y TIPO
DE PRESA
TOPOGRÁFICOS

IMPACTO
AMBIENTAL
2.limpieza y desviación del río
 3. Extracción de material

Proceso realizado con el

objetivo de remover el suelo
hasta la cota de cimentación o
profundidad hasta la cual no se
utilizará el material para el
proceso constructivo.
4. Proceso de cimentación

Generalmente en este
tipo de estructuras la
cimentación se funda en
un estrato rocoso.
5. FORMACIÓN DEL TERRAPLÉN
DE LA PRESA
Dependiendo del tipo de
presa que haya seleccionado,
la pantalla de contención
varía en materiales:
Para las presas en tierra se
debe efectuar un proceso de
compactación y
mejoramiento del material.
 5. FORMACIÓN DEL TERRAPLÉN DE
LA PRESA
En presas de concreto el
proceso de fundición debe
hacerse de manera de
manera homogénea en
tramos verticales definidos,
hasta que el concreto haya
ganado resistencia para
soportar el peso de una
nueva fundición encima.
La Represa de Betania
 Presa Patángoras
• La presa Patángoras asociada a la Central Hidroeléctrica Miel I está
construida sobre el río La Miel.
• Es una estructura de tipo gravedad en concreto compactado con rodillo.
• Tiene 188 m de altura y 340 m de longitud en la corona
• El embalse tiene una capacidad de almacenamiento de 571 millones de
metros cúbicos.
• Capacidad instalada de 396MW
Presa Patángoras
 Represa Urrá I
• Está localizada en el departamento de Córdoba.
• La principal fuente de abastecimiento de agua es el Río Sinú
• Uso Hidroeléctrico
• Altura: 73m
• Longitud de coronación: 660m
• Superficie 77,00 km²
• Capacidad total 1822 Hm3
• Potencia instalada 340 MW
Represa Urrá I
 Embalse del Guavio
• La presa está ubicada en el municipio de Gachalá, Cundinamarca.
• Represa las aguas de los ríos Guavio, Batatas y Chivor.
• Uso: Hidroeléctrico
• Altura: 243m
• Longitud de coronación: 390m
• Superficie: 150 km²
• Volumen total: 1.043 hm³
• Potencia instalada: 1.213 MW
Embalse del Guavio
 La represa de Salvajina
• Es una obra hidroeléctrica en el Río Cauca, ubicada en el municipio
Suárez, Departamento Cauca. El embalse tiene una extensión de 31
km.
• Los motivos principales para su construcción fue evitar las
inundaciones, y producción de energía y mantenimiento de un nivel
bajo de contaminación en la zona de extracción de agua potable para
la ciudad de Cali.
• Existen varias denuncias de ONG`s nacionales e internacionales en
que mencionan grave violación de derechos humanos y deudas
ecológicas en relación con la construcción y el mantenimiento de la
represa Salvajina.
La represa de Salvajina
 La Represa de Betania
• Localizada en el departamento del Huila, construida en la
desembocadura del río Yaguará en el Magdalena.
• Tiene varios fines: la generación de energía eléctrica, controlar el
caudal del Río Magdalena, para el riego de tierras y para la
piscicultura.
• Tiene una superficie de 7400 ha cuadradas y una profundidad
máxima de 76 metros. Su volumen total es de 1.971 millones de
m³ con capacidad de generar 540 megavatios.
• La represa es también un atractivo turístico del Departamento ya
que en esta se realiza anualmente el Festival del Agua.
La Represa de Betania
 Represa del Guri
• Se encuentra ubicada en el Estado Bolívar, Venezuela,
en el Cañón de Necuima, 100 kilómetros aguas arriba de
la desembocadura del río Caroní en el Orinoco.
• Uso Hidroeléctrico
• Potencia instalada 10.235 MW
• Capacidad total 135 km³ (7º del mundo)
• Superficie4.250 Km²
Represa del Guri
