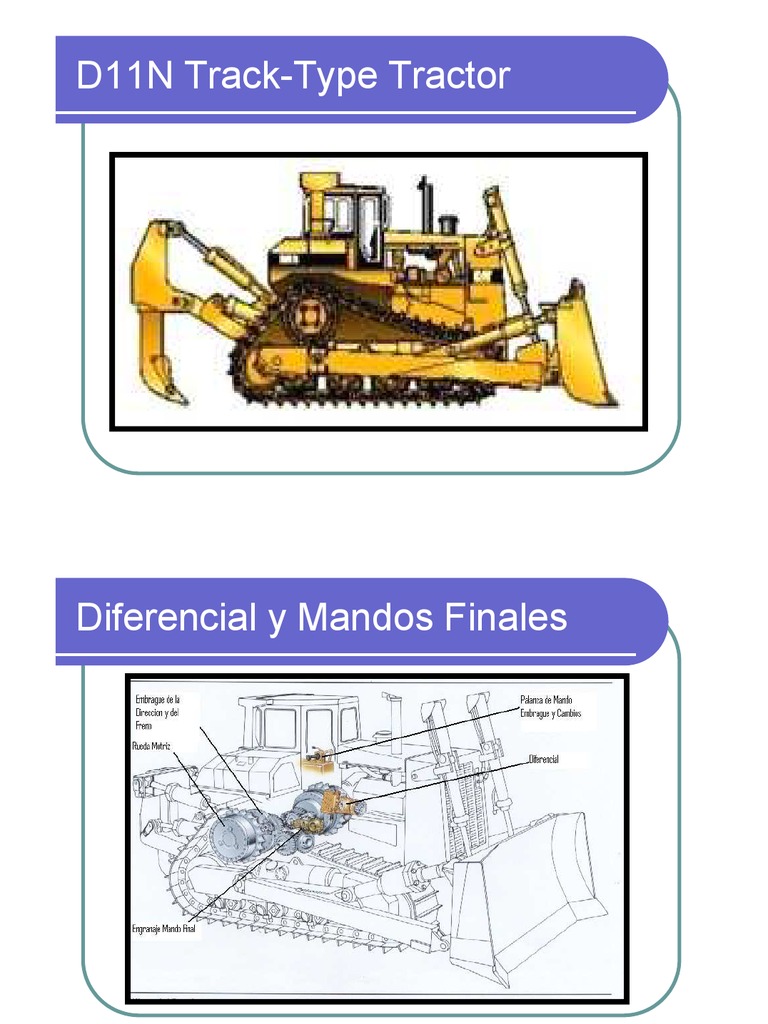

D11N Track-Type Tractor

Diferencial y Mandos Finales

Partes del Tractor

Componentes Tractor

Radiador Tractor
SISTEMA DE ENFRIAMIENTO MODULAR AVANZADO. (Advanced Modular Cooling System) AMOCS

Sistema de Enfriamiento de Dos Vias

4 1

Sistema de Enfriamiento Modular Avanzado

Utiliza un sistema de enfriamiento exclusivo de dos vias e incrementa el area de superficie enfriante para proveer significativamente mas capacidad de enfriamiento que los sistemas convencionales. Sistema de Enfriamiento de Dos Vias: El refrigerante circula del tanque inferior. Entra por un lado y sube. El elemento enfriante sube y baja por el otro lado del radiador. Despues de haber completado todo el ciclo, este vuelve al tanque inferior.

(1) (2) (3) (4)

Mandos Finales
Los mandos finales en el Tractor de Orugas, se encarga de realizar la transmision de la potencia hacia las orugas, para que el tractor se desplace, adicionalmente, cumple con la funcion de dar direccion al tractor, esto por contrarotacion de las orugas y tambien cumple con la funcion del freno de servicio.

Oruga (Componentes)
Las maquinas montadas sobre orugas poseen gran capacidad de tiro, soportan partes de gran peso y tamao y tienen gran accesibilidad a los terrenos muy quebrados.

Oruga con Rueda Motriz Baja

Rueda motriz convencional, que con el tiempo se fue adaptando y mejorando con la rueda motriz elevada, especialmente eficiente en superficies blandas, donde ambas orugas tienen suficiente potencia a traves de giros para mantener carga en movimiento y traccion.

Rueda Motriz (Rueda Dentada)

El tren de rodaje se conforma principalmente de los rodillos, rueda motriz, cadena, zapatas, rueda tensora, ruedas guias.

TREN DE RODAJE

Rodillos de la Oruga
Disponibles con pestaas sencilla y doble para tractores de y excavadoras de cadenas. Sellado y lubricacion permanente. Pestaas anchas resistentes contra los vuelcos. Acero de elevada dureza t templado que practicamente elimina el desgaste.

Rodillos
Los rodillos para tractor tienen un eje central elevado que absorbe cargas de tope pesadas. Estos rodillos ofrecen al menos un 30% mas de vida util que los rodillos para excavadora.

Oruga Componentes

Zapatas de Una Garra

Las zapatas estandar de una garra y servicio moderado proporcionan un buen nivel de traccion y penetracion. Las zapatas de una garra y servicio extremo proporcionan un 50% mas de vida util en condiciones de alto impacto y abrasion.

Zapatas de Doble Garra

Las zapatas de doble garra ofrecen menos resistencia al giro y mejoran la maniobrabilidad.

Zapatas de Triple Garra

Las zapatas de triple garra ofrecen el nivel mas bajo de penetracion y de resistencia al giro y la mejor maniobrabilidad.

Cadenas Selladas y Lubricadas

Sistemas de Lubricacion Integral: Se elimina el desgaste interno entre el pasador y el buje. Tienen un 50% mas de vida util, lo cual tambien influye en los costos. Proporcionan menos ruidos. Se aprovecha la potencia de forma eficaz.

Configuracion Sistema Hidraulico

Este componente se utiliza para accionar la hoja topadora y el desgarrador, como accesorios principales de trabajo, y los demas sistemas como frenos, direccion y transmision.

Cilindros de Levante
Sistema Hidraulico eficiente, donde una sola bomba es la asignada para el direccional con otra bomba separada a los accesorios del Equipo.

Cilindros de Inclinacion
Disponibilidad de potencia hidraulica adecuada para girar y operar los implementos al mismo tiempo.

Cilindros del Escarificador

Bastidor (Tanden)
El bastidor es el principal componente del tractor, es el que mantiene unidos todos los demas componentes y ademas es el que soporta los esfuerzos para el empuje o corte de la carga.

Cuchilla
Las hojas topadoras, para realizar trabajos de empuje y nivelacion; se encuentran de varios tipos, y cuentan con varios mecanismos adicionales para ajustarlas de acuerdo con una diversidad de labores.

Cuchilla-U

Cuchilla-SU

Hoja-U con Rejilla

Escarificador (Desgarrador)

El desgarrador es un accesorio empleado para realizar trabajos de remocion de materiales.

Escarificador Sencillo
Los escarificadores se consiguen de una o varias puntas, con un mecanismo que permite ajustarlo de acuerdo al terreno que se va a remover.

Escarificador Triple

Cabina Diseo Ergonomico

Cabina (D10N)

Cabina (D11N)

Cabina (D11R)

Tablero de Instrumentos
El tablero de instrumentos es de diseo especial para una facil lectura, y asi permitirle al operador una continua verificacion del estado de la maquina.

Diferencial Planetario
El Diferencial Planetario gira la maquina, acelerando una oruga y desacelerando la otra, manteniendo la capacidad potencial de ambas.

Barra de Mando Electronica

La Barra de Mando Electronica, le permite al operador trabajar con mas precision en areas cerradas, alrededor de estructuras, obstaculos, banderillas, otras maquinas o en espacios pequeos.

Diferencial de Giro
Desarrolla potencia ineptenrrumpida a ambas orugas para ayudar a mantener la carga en la cuchilla y reducir el tiempo de ciclos.

Diferencial de Giro
El operdor puede girar y cambiar la direccion facilmente con una mano: 1- El direccional se controla jalando la barra de mando para el embrague hacia atras, para girar a la derecha, o empujandola hacia adelante para girar a la izquierda. 2- Rotando la barra de mando hacia adelante(sentido manecillas del reloj) se mueve la maquina hacia adelante, doblandola hacia atras (sentido contrario manecillas del reloj) se mueve la maquina hacia atras. 3- Cambio de velocidad se controla usando el boton al final de la barra de mando (Joystick)
