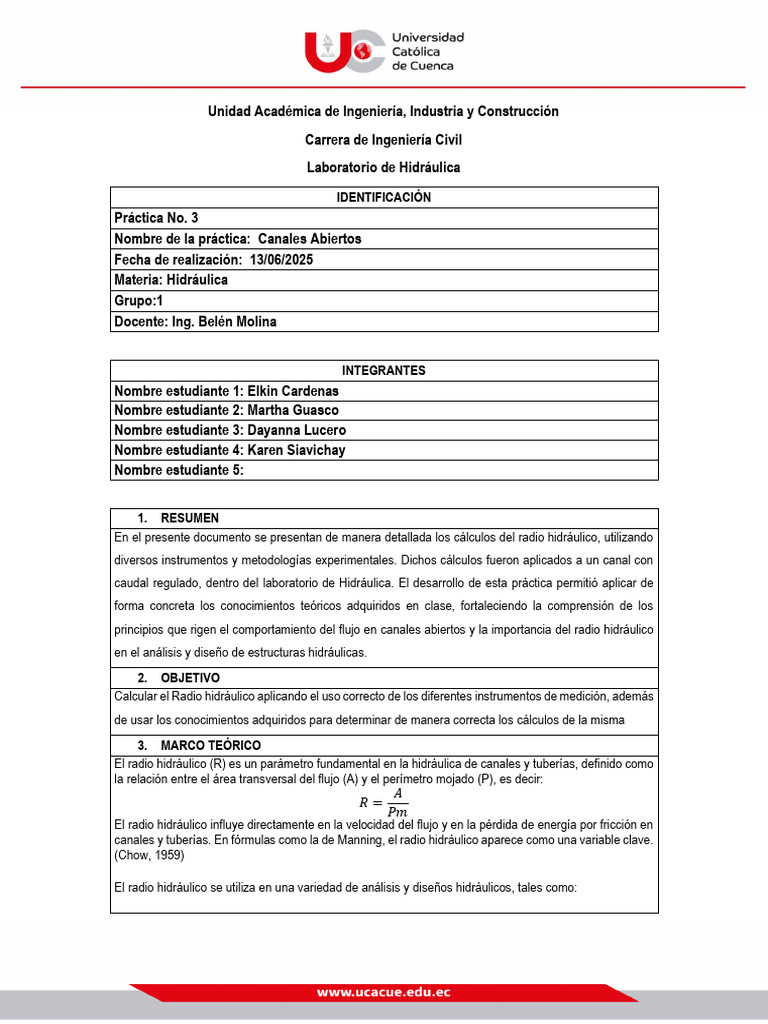

Unidad Académica de Ingeniería, Industria y Construcción

Carrera de Ingeniería Civil

IDENTIFICACIÓN
Práctica No. 3
Nombre de la práctica: Canales Abiertos
Fecha de realización: 13/06/2025
Materia: Hidráulica
Grupo:1
Docente: Ing. Belén Molina

INTEGRANTES
Nombre estudiante 1: Elkin Cardenas
Nombre estudiante 2: Martha Guasco
Nombre estudiante 3: Dayanna Lucero
Nombre estudiante 4: Karen Siavichay
Nombre estudiante 5:

1. RESUMEN
En el presente documento se presentan de manera detallada los cálculos del radio hidráulico, utilizando
diversos instrumentos y metodologías experimentales. Dichos cálculos fueron aplicados a un canal con
caudal regulado, dentro del laboratorio de Hidráulica. El desarrollo de esta práctica permitió aplicar de
forma concreta los conocimientos teóricos adquiridos en clase, fortaleciendo la comprensión de los
principios que rigen el comportamiento del flujo en canales abiertos y la importancia del radio hidráulico
en el análisis y diseño de estructuras hidráulicas.
2. OBJETIVO
Calcular el Radio hidráulico aplicando el uso correcto de los diferentes instrumentos de medición, además
de usar los conocimientos adquiridos para determinar de manera correcta los cálculos de la misma
3. MARCO TEÓRICO
El radio hidráulico (R) es un parámetro fundamental en la hidráulica de canales y tuberías, definido como
la relación entre el área transversal del flujo (A) y el perímetro mojado (P), es decir:
𝐴
𝑅=
𝑃𝑚
El radio hidráulico influye directamente en la velocidad del flujo y en la pérdida de energía por fricción en
canales y tuberías. En fórmulas como la de Manning, el radio hidráulico aparece como una variable clave.
(Chow, 1959)

El radio hidráulico se utiliza en una variedad de análisis y diseños hidráulicos, tales como:
 • Diseño de canales abiertos (naturales o artificiales) para riego, drenaje o conducción de aguas
residuales.
• Evaluación de la eficiencia hidráulica de diferentes secciones transversales.
• Cálculo de velocidades de flujo en condiciones normales o de diseño.
• Estudios de erosión y sedimentación, ya que la fuerza del flujo está relacionada con la
velocidad, y esta, a su vez, con el radio hidráulico.
• Diseño de sistemas de alcantarillado, tanto en flujo a superficie libre como a presión.

En el contexto de la ingeniería civil, su aplicación práctica abarca:

• Diseño de canales de conducción de agua, para minimizar la fricción y el costo de excavación.

4. MATERIALES
Material: Descripción: Imagen
Tubo de Pittot Este instrumento nos da la
altura del fluido, para calcular la
velocidad

Regleta: Este instrumento nos da la

5. PROCEDIMIENTO
1. Poner en funcionamiento el canal
2. Alistar los materiales o instrumentos a usar
3. Tomar diferentes caudales
4. En cada caudal tomar las medidas correspondientes
5. Realizar los cálculos necesarios
 6. RESULTADOS
DATOS
Ancho del canal 8 cm 0.08 m
Altura del canal 25 cm 0.25 m
CAUDALES (L/S) CAUDALES (m/S)
Q1 0.360 0.00063
Q2 1.460 0.00146
Q3 1.764 0.001764
Altura Pittot (mm) Altura Pittot (m)
H1 31 0.031
H2 46 0.046
H3 53 0.053
Altura Regleta (mm) Altura Regleta (m)
H1 16 0.016
H2 21 0.021
H3 27 0.027

Ecuaciones:
𝑽 = √𝟐 ∗ 𝒈 ∗ 𝒉
𝑨
𝑹=
𝑷𝒎
𝑸
𝐀=
𝑽
𝐏 = 𝟐 ∗ 𝐡 + 𝟎. 𝟎𝟖
6.1 CÁLCULOS
VELOCIDAD AREA PERIMETRO MOJADO
Formula V Formula A (m2) Formula P(m)
(m/s=
𝑽𝟏 𝟎. 𝟎𝟎𝟔𝟑 𝐏 0.832
𝐀=
= √𝟐 ∗ 𝟗. 𝟖𝟏 ∗ 𝟎. 𝟎𝟎𝟑𝟏 0.779 𝟎. 𝟕𝟕 8.18 = 𝟐 ∗ 𝟎. 𝟎𝟏𝟔
∗ 10−4 + 𝟎. 𝟎𝟖
𝑽𝟐 𝐀 𝐏 0.122
= √𝟐 ∗ 𝟗. 𝟖𝟏 ∗ 𝟎. 𝟎𝟎𝟒𝟔 0.95 =
𝟎. 𝟎𝟎𝟏𝟒𝟔 1.53 = 𝟐 ∗ 𝟎. 𝟎𝟐𝟏
𝟎. 𝟗𝟓 ∗ 10−3 + 𝟎. 𝟎𝟖
𝑽𝟑 1.019 𝐀 𝐏 0.134
= √𝟐 ∗ 𝟗. 𝟖𝟏 ∗ 𝟎. 𝟎𝟎𝟓𝟑 𝟎. 𝟎𝟎𝟏𝟕𝟔𝟒 1.73 = 𝟐 ∗ 𝟎. 𝟎𝟐𝟕
=
𝟏. 𝟎𝟏𝟗 ∗ 10−3 + 𝟎. 𝟎𝟖
Radio Hidráulico
Formula RADIO (m)
8.18 ∗ 10−4 9.831 ∗ 10−4
𝑹𝟏 =
0.832
1.53 ∗ 10−3 0.0125
𝑹𝟐 =
0.122
1.73 ∗ 10−3 0.01291
𝑹𝟑 =
0.134
 6.2 TABLA DE DATOS Y GRÁFICAS
6.3 ANÁLISIS DE RESULTADOS y/o ANÁLISIS DE GRÁFICAS

A partir de los datos experimentales obtenidos, se observa una relación coherente entre la
altura de la lámina de agua medida con la regleta y la velocidad del flujo calculada a partir del
tubo de Pitot. A medida que aumenta el caudal, también se incrementan tanto la velocidad
como el área del flujo, lo cual es consistente con el comportamiento esperado del flujo en
canales abiertos.

7. CONCLUSIONES
• La práctica permitió aplicar los conocimientos teóricos sobre dinámica de fluidos, en
especial en lo relacionado con el cálculo de velocidad, área y perímetro mojado,
demostrando la importancia de estos conceptos en el diseño y análisis hidráulico.
• El canal experimental mostró un comportamiento eficiente, evidenciado por el
crecimiento proporcional del radio hidráulico frente al aumento del caudal, lo que
indica una adecuada relación entre la sección transversal y el perímetro mojado.
• El experimento refuerza la importancia del radio hidráulico en el diseño de
obras civiles como canales, drenajes y sistemas de riego, ya que influye
directamente en la velocidad del flujo y en las pérdidas de energía por fricción.

8. REFERENCIAS BIBLIOGRAFICA

• Arnalich, S. (2021). Manual de hidráulica para ingenieros. Arnalich Water and

• Chow, V. T. (1959). Open-channel hydraulics. McGraw-Hill.

• Mott, R. L., & Untener, J. A. (2014). Applied fluid mechanics (7th ed.). Pearson
Education.
