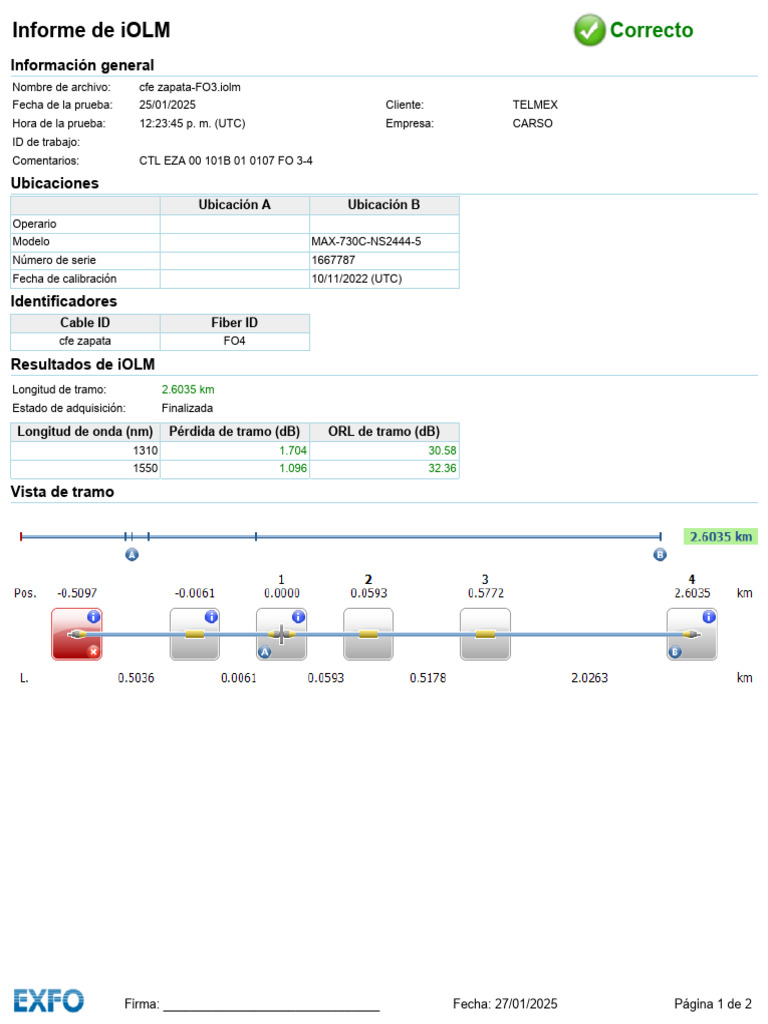

Informe de iOLM Correcto

Información general
Nombre de archivo: cfe zapata-FO3.iolm
Fecha de la prueba: 25/01/2025 Cliente: TELMEX
Hora de la prueba: 12:23:45 p. m. (UTC) Empresa: CARSO
ID de trabajo:
Comentarios: CTL EZA 00 101B 01 0107 FO 3-4

Ubicaciones
Ubicación A Ubicación B
Operario
Modelo MAX-730C-NS2444-5
Número de serie 1667787
Fecha de calibración 10/11/2022 (UTC)

Identificadores
Cable ID Fiber ID
cfe zapata FO4

Resultados de iOLM
Longitud de tramo: 2.6035 km
Estado de adquisición: Finalizada

Longitud de onda (nm) Pérdida de tramo (dB) ORL de tramo (dB)


1310 1.704 30.58
1550 1.096 32.36

Vista de tramo

Firma: _______________________________ Fecha: 27/01/2025 Página 1 de 2


Informe de iOLM Correcto
Tabla de elementos
Tipo N.º Pos. Pérdida (dB) Refl. (dB)
(km) 1310 nm 1550 nm 1310 nm 1550 nm
Conector -0.5097 1.510 1.318 -40.1 -38.7
• La gran pérdida en el conector de unidad o cable de conexión reduce el alcance de la
medición. • La reflectancia alta y la posible pérdida de la conexión pueden ocultar el cable de
prueba. • El conector o el acoplador está dañado, sucio o mal conectado. Revíselo y límpielo
si es necesario.
Empalme -0.0061 0.122 0.143 --- ---
• No debe encontrarse ningún elemento sobre la fibra de lanzamiento. Compruebe que la
longitud de la fibra de lanzamiento especificada coincida con la real. Desactive el elemento
de la fibra de lanzamiento si no se va a usar para probar el tramo. Compruebe que la fibra de
lanzamiento no esté dañada.
Conector 1 0.0000 0.494 0.319 -31.5 -33.3
• La reflectancia es mayor de lo esperado y podría combinar los eventos siguientes en la
fibra probada. • El conector o el acoplador está dañado, sucio o mal conectado. Revíselo y
límpielo si es necesario.
Empalme 2 0.0593 0.433 0.387 --- ---
Empalme 3 0.5772 -0.059 -0.080 --- ---
Conector 4 2.6035 --- --- -46.4 -45.2
• Para medir la pérdida de punta a punta y ORL, incluyendo el último elemento, se necesita
una fibra de recepción.

Umbrales de correcto/incorrecto del iOLM


Atenuación Longitud de tramo
Pérdida de tramo (dB)
Longitud de de la sección ORL máx. (km)
onda (nm) de fibra (dB)
Mín. Máx. Mín. Máx.
(dB/km)
Umbrales de correcto/incorrecto 1310 --- 0.000 25.000
15.00 0.0000 90.000
personalizados 1550 --- 0.000 25.000
Parámetros y configuración de iOLM
Configuración de prueba: PRAL, RDA, TELCEL IOR (1550 nm): 1.467700
Tamaño núcleo fibra: 9 μm Retrodispersión (1550 nm): -81.87 dB
Fibra de lanzamiento: 0.5097 km
Fibra de recepción: 0.0000 km

Firma: _______________________________ Fecha: 27/01/2025 Página 2 de 2
