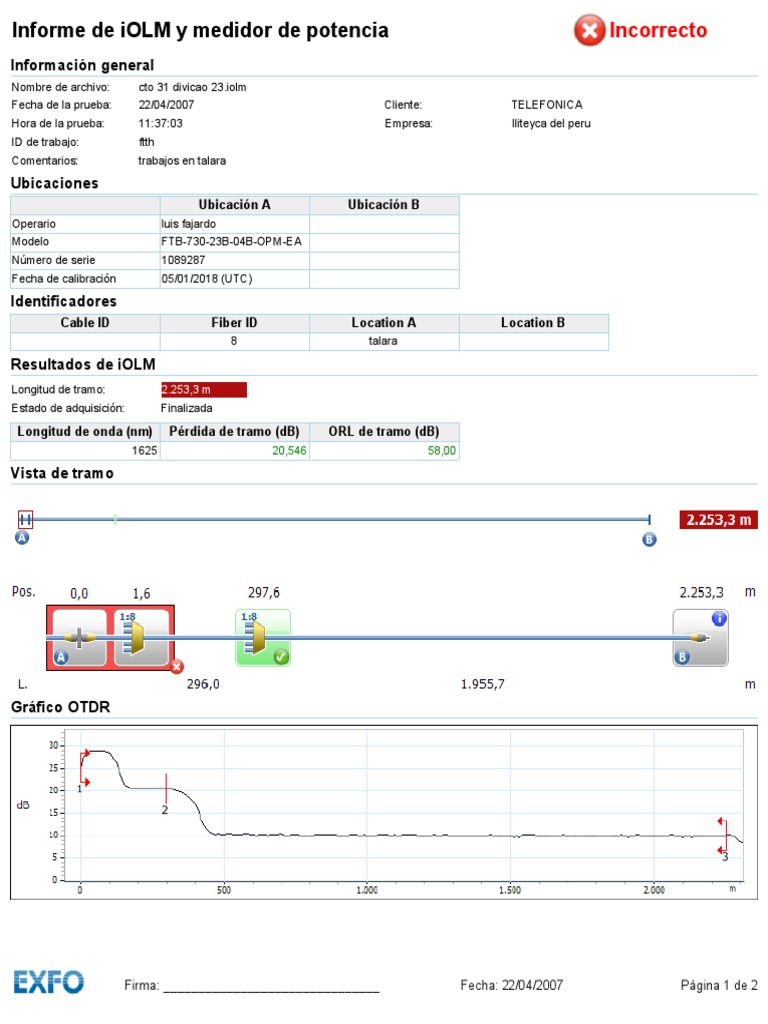

Informe de iOLM y medidor de potencia Incorrecto

Información general
Nombre de archivo: cto 31 divicao 23.iolm
Fecha de la prueba: 22/04/2007 Cliente: TELEFONICA
Hora de la prueba: 11:37:03 Empresa: lliteyca del peru
ID de trabajo: ftth
Comentarios: trabajos en talara

Ubicaciones
Ubicación A Ubicación B
Operario luis fajardo
Modelo FTB-730-23B-04B-OPM-EA
Número de serie 1089287
Fecha de calibración 05/01/2018 (UTC)

Identificadores
Cable ID Fiber ID Location A Location B
8 talara

Resultados de iOLM
Longitud de tramo: 2.253,3 m
Estado de adquisición: Finalizada

Longitud de onda (nm) Pérdida de tramo (dB) ORL de tramo (dB)

1625 20,546 58,00

Vista de tramo

Gráfico OTDR

Firma: _______________________________ Fecha: 22/04/2007 Página 1 de 2

Informe de iOLM y medidor de potencia Incorrecto
Tabla de elementos
Tipo N.º Pos./L. Pérdida (dB) Refl. (dB) At. (dB/km)
(m) 1625 nm 1625 nm 1625 nm
Grupo 1 0,0 9,976 -58,5
+ Conector 0,0 --- -58,5
+ Divisor 1:8 1,6 --- ---
Sección 296,0 0,045 0,153
Divisor 1:8 2 297,6 10,158 ---
Sección 1.955,7 0,366 0,187
Conector 3 2.253,3 --- ---
• Para caracterizar la pérdida e incluir el elemento en ORL y pérdida de tramo, se necesita una fibra de
recepción.

Umbrales de correcto/incorrecto del iOLM

1625 nm
Pérdida máx. de tramo (dB) 28,000
ORL máx. de tramo (dB) 15,00
Pérdida máx. por conector (dB) 0,300
Reflectancia máx. del conector (dB) -40,0
Pérdida máx. por divisor 1:8 (dB) 10,500
Reflectancia máx. del divisor (dB) -70,0

L. máx. de tramo: 200,0 m

L. mín. de tramo: 5,0 m

Parámetros y configuración de iOLM

Configuración de prueba: PON 2 Splitters 1x8 1x8(2)(2) IOR (1550 nm): 1,468325
Tamaño núcleo fibra: 9 μm Retrodispersión (1550 nm): -81,87 dB
Fibra de lanzamiento: 0,0 m
Fibra de recepción: 0,0 m

Resultados y umbrales corr./incorr. del medidor de potencia

Longitud de onda Umbrales Resultados
(nm) Potencia mín. (dBm) Potencia máx. (dBm) Potencia (dBm)
1490 -45,00 15,00 0,706

Firma: _______________________________ Fecha: 22/04/2007 Página 2 de 2
