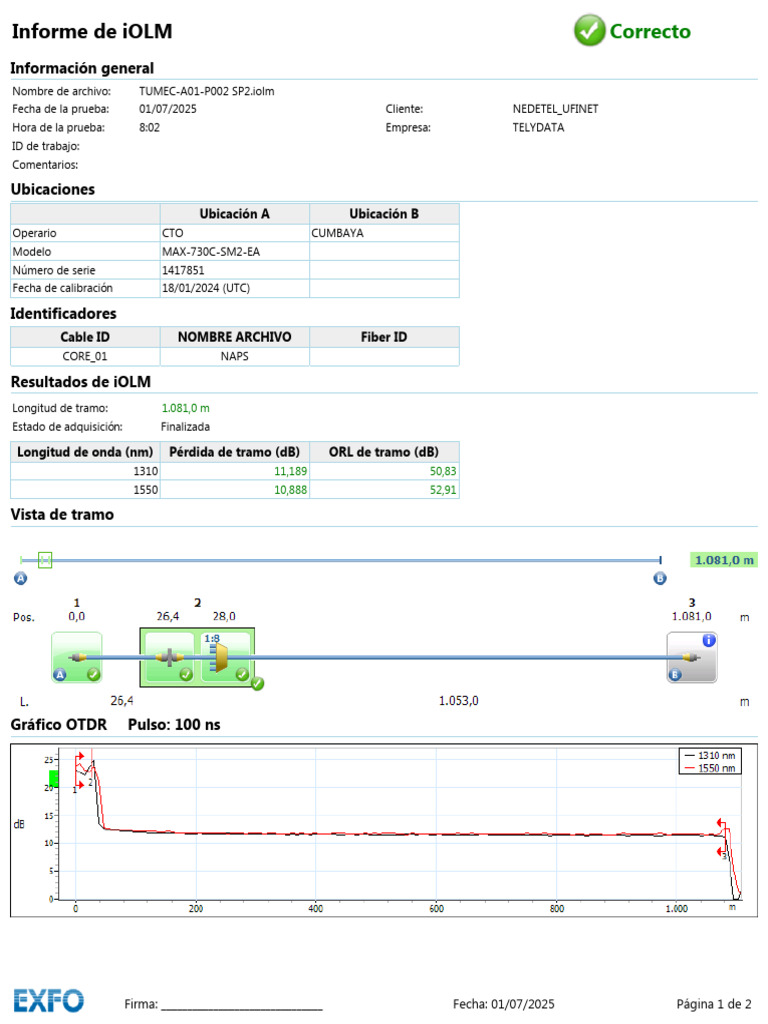

Informe de iOLM Correcto
Información general
Nombre de archivo: TUMEC-A01-P002 SP2.iolm
Fecha de la prueba: 01/07/2025 Cliente: NEDETEL_UFINET
Hora de la prueba: 8:02 Empresa: TELYDATA
ID de trabajo:
Comentarios:
Ubicaciones
Ubicación A Ubicación B
Operario CTO CUMBAYA
Modelo MAX-730C-SM2-EA
Número de serie 1417851
Fecha de calibración 18/01/2024 (UTC)
Identificadores
Cable ID NOMBRE ARCHIVO Fiber ID
CORE_01 NAPS
Resultados de iOLM
Longitud de tramo: 1.081,0 m
Estado de adquisición: Finalizada
Longitud de onda (nm) Pérdida de tramo (dB) ORL de tramo (dB)
1310 11,189 50,83
1550 10,888 52,91
Vista de tramo
Gráfico OTDR Pulso: 100 ns
Firma: _______________________________ Fecha: 01/07/2025 Página 1 de 2
Informe de iOLM Correcto
Tabla de elementos
Tipo N.º Pos./L. Pérdida acumul
Pérdida (dB) Refl. (dB) At. (dB/km)
(dB)
(m) 1310 nm 1550 nm 1310 nm 1550 nm 1310 nm 1550 nm 1310 nm 1550 nm
Conector 1 0,0 0,187 0,228 -58,0 -57,0 0,187 0,228
Sección 26,4 --- --- --- --- 0,187 0,228
Grupo 2 26,4 10,481 10,321 -54,8 -60,3 10,668 10,549
+ Conector 26,4 --- --- -54,8 -60,3 --- ---
+ Divisor 1:8* 28,0 --- --- --- -67,2 --- ---
Sección 1.053,0 0,519 0,339 0,493 0,322 11,187 10,888
Conector 3 1.081,0 --- --- --- -59,7 --- ---
• Para medir la pérdida de punta a punta y ORL, incluyendo el último elemento, se necesita una fibra de recepción.
Umbrales de correcto/incorrecto del iOLM
Atenuación Pérdida de tramo (dB) Longitud de tramo (m)
Longitud de de la sección ORL máx.
onda (nm) de fibra Mín. Máx. (dB) Mín. Máx.
(dB/km)
Umbrales de correcto/incorrecto 1310 1,000 0,000 25,000
25,00 0,0 80.000
personalizados 1550 1,000 0,000 25,000
Umbrales personalizados de correcto/incorrecto en los elementos
Pérdida máx. (dB) Reflectancia máx. (dB)
1310 nm 1550 nm 1310 nm 1550 nm
Conector 0,750 0,800 -40,0 -40,0
Divisor 1:8 12,000 12,000 -40,0 -40,0
Parámetros y configuración de iOLM
Configuración de prueba: DefaultSetup IOR (1550 nm): 1,468325
Tamaño núcleo fibra: 9 μm Retrodispersión (1550 nm): -81,87 dB
Fibra de lanzamiento: 0,0 m
Fibra de recepción: 0,0 m
Firma: _______________________________ Fecha: 01/07/2025 Página 2 de 2
