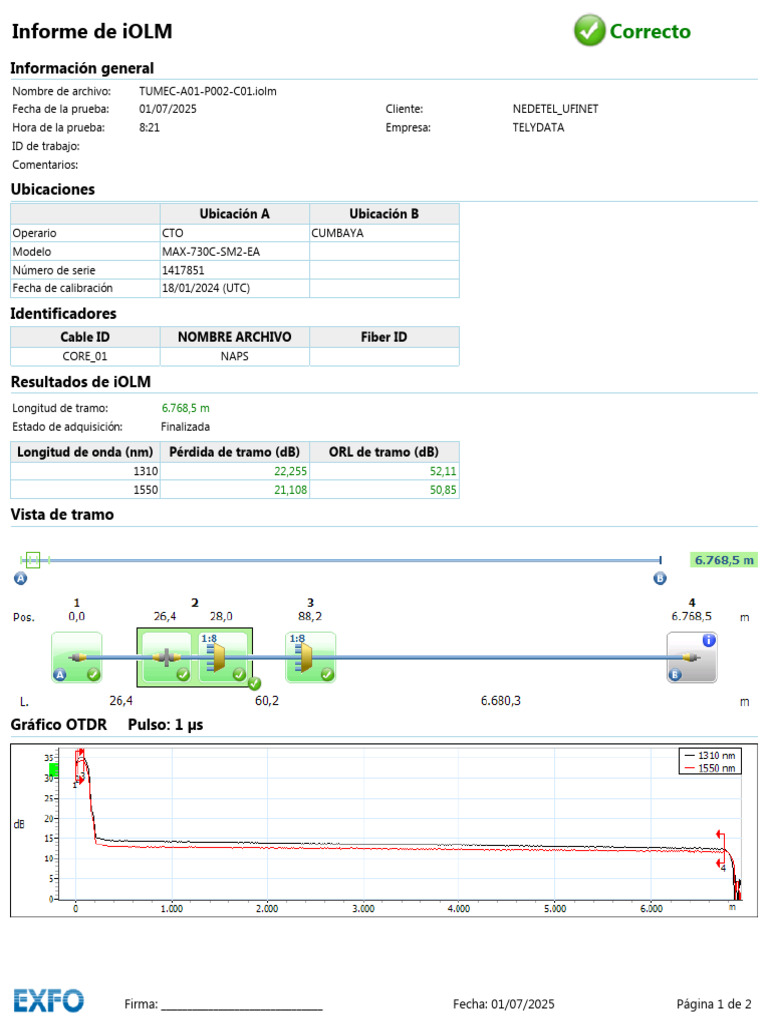

Informe de iOLM Correcto
Información general
Nombre de archivo: TUMEC-A01-P002-C01.iolm
Fecha de la prueba: 01/07/2025 Cliente: NEDETEL_UFINET
Hora de la prueba: 8:21 Empresa: TELYDATA
ID de trabajo:
Comentarios:
Ubicaciones
Ubicación A Ubicación B
Operario CTO CUMBAYA
Modelo MAX-730C-SM2-EA
Número de serie 1417851
Fecha de calibración 18/01/2024 (UTC)
Identificadores
Cable ID NOMBRE ARCHIVO Fiber ID
CORE_01 NAPS
Resultados de iOLM
Longitud de tramo: 6.768,5 m
Estado de adquisición: Finalizada
Longitud de onda (nm) Pérdida de tramo (dB) ORL de tramo (dB)
1310 22,255 52,11
1550 21,108 50,85
Vista de tramo
Gráfico OTDR Pulso: 1 µs
Firma: _______________________________ Fecha: 01/07/2025 Página 1 de 2
Informe de iOLM Correcto
Tabla de elementos
Tipo N.º Pos./L. Pérdida acumul
Pérdida (dB) Refl. (dB) At. (dB/km)
(dB)
(m) 1310 nm 1550 nm 1310 nm 1550 nm 1310 nm 1550 nm 1310 nm 1550 nm
Conector 1 0,0 -0,193 -0,199 -59,2 -53,3 -0,193 -0,199
Sección 26,4 --- --- --- --- -0,193 -0,199
Grupo 2 26,4 10,047 10,251 -58,1 -61,3 9,853 10,052
+ Conector 26,4 --- --- -58,1 -61,3 --- ---
+ Divisor 1:8* 28,0 --- --- --- -64,0 --- ---
Sección 60,2 0,021 --- --- --- 9,875 10,052
Divisor 1:8 3 88,2 10,195 9,885 --- -68,6 20,069 19,938
Sección 6.680,3 2,183 1,171 0,327 0,175 22,253 21,108
Conector 4 6.768,5 --- --- --- --- --- ---
• Para medir la pérdida de punta a punta y ORL, incluyendo el último elemento, se necesita una fibra de recepción.
Umbrales de correcto/incorrecto del iOLM
Atenuación Pérdida de tramo (dB) Longitud de tramo (m)
Longitud de de la sección ORL máx.
onda (nm) de fibra Mín. Máx. (dB) Mín. Máx.
(dB/km)
Umbrales de correcto/incorrecto 1310 --- 0,000 25,000
20,00 0,0 80.000
personalizados 1550 --- 0,000 25,000
Umbrales personalizados de correcto/incorrecto en los elementos
Pérdida máx. (dB) Reflectancia máx. (dB)
1310 nm 1550 nm 1310 nm 1550 nm
Conector 0,750 0,750 -40,0 -40,0
Divisor 1:8 12,000 12,000 -40,0 -40,0
Parámetros y configuración de iOLM
Configuración de prueba: PON 2 Splitters 1x8 1x8 IOR (1550 nm): 1,468325
Tamaño núcleo fibra: 9 μm Retrodispersión (1550 nm): -81,87 dB
Fibra de lanzamiento: 0,0 m
Fibra de recepción: 0,0 m
