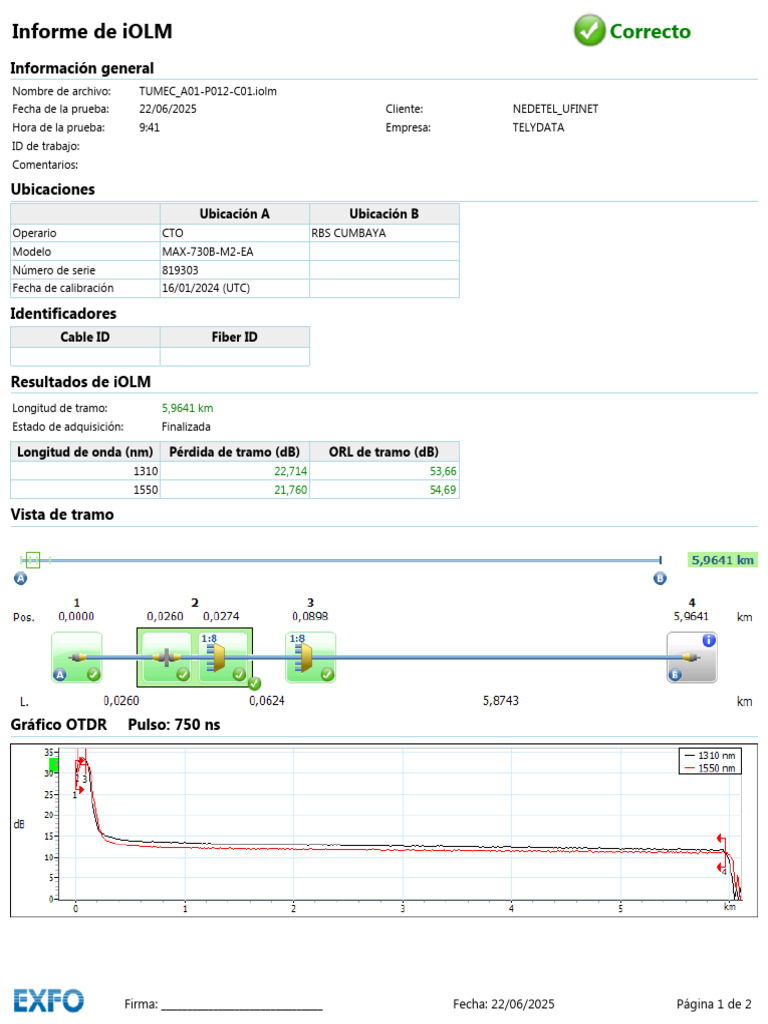

Informe de iOLM Correcto

Información general
Nombre de archivo: TUMEC_A01-P012-C01.iolm
Fecha de la prueba: 22/06/2025 Cliente: NEDETEL_UFINET
Hora de la prueba: 9:41 Empresa: TELYDATA
ID de trabajo:
Comentarios:

Ubicaciones
Ubicación A Ubicación B
Operario CTO RBS CUMBAYA
Modelo MAX-730B-M2-EA
Número de serie 819303
Fecha de calibración 16/01/2024 (UTC)

Identificadores
Cable ID Fiber ID

Resultados de iOLM
Longitud de tramo: 5,9641 km
Estado de adquisición: Finalizada

Longitud de onda (nm) Pérdida de tramo (dB) ORL de tramo (dB)


1310 22,714 53,66
1550 21,760 54,69

Vista de tramo

Gráfico OTDR Pulso: 750 ns

Firma: _______________________________ Fecha: 22/06/2025 Página 1 de 2


Informe de iOLM Correcto
Tabla de elementos
Tipo N.º Pos./L. Pérdida acumul
Pérdida (dB) Refl. (dB) At. (dB/km)
(dB)
(km) 1310 nm 1550 nm 1310 nm 1550 nm 1310 nm 1550 nm 1310 nm 1550 nm
Conector 1 0,0000 0,011 -0,180 -65,4 -62,0 0,011 -0,180
Sección 0,0260 --- --- --- --- 0,011 -0,180
Grupo 2 0,0260 10,410 10,495 -61,6 -63,2 10,421 10,315
+ Conector 0,0260 --- --- -61,6 -63,2 --- ---
+ Divisor 1:8 0,0274 --- --- -64,5 -63,6 --- ---
Sección 0,0624 0,022 0,013 --- --- 10,443 10,328
Divisor 1:8 3 0,0898 9,982 9,948 --- --- 20,425 20,310
Sección 5,8743 2,149 1,384 0,366 0,236 22,574 21,694

Conector 4 5,9641 --- --- --- --- --- ---


• Para medir la pérdida de punta a punta y ORL, incluyendo el último elemento, se necesita una fibra de recepción.

Umbrales de correcto/incorrecto del iOLM


Atenuación Longitud de tramo
Pérdida de tramo (dB)
Longitud de de la sección ORL máx. (km)
onda (nm) de fibra (dB)
Mín. Máx. Mín. Máx.
(dB/km)
Umbrales de correcto/incorrecto 1310 --- 0,000 30,000
30,00 0,0000 80,000
personalizados 1550 --- 0,000 30,000

Umbrales personalizados de correcto/incorrecto en los elementos


Pérdida máx. (dB) Reflectancia máx. (dB)
1310 nm 1550 nm 1310 nm 1550 nm
Conector 0,450 0,450 -40,0 -40,0
Divisor 1:8 10,500 10,500 -40,0 -40,0

Parámetros y configuración de iOLM


Configuración de prueba: PON 2 Splitters Unknown Ratio IOR (1550 nm): 1,468325
Tamaño núcleo fibra: 9 μm Retrodispersión (1550 nm): -81,87 dB
Fibra de lanzamiento: 0,0000 km
Fibra de recepción: 0,0000 km

Firma: _______________________________ Fecha: 22/06/2025 Página 2 de 2
