HIDROLOGÍA
Ing. MARY LUJANO

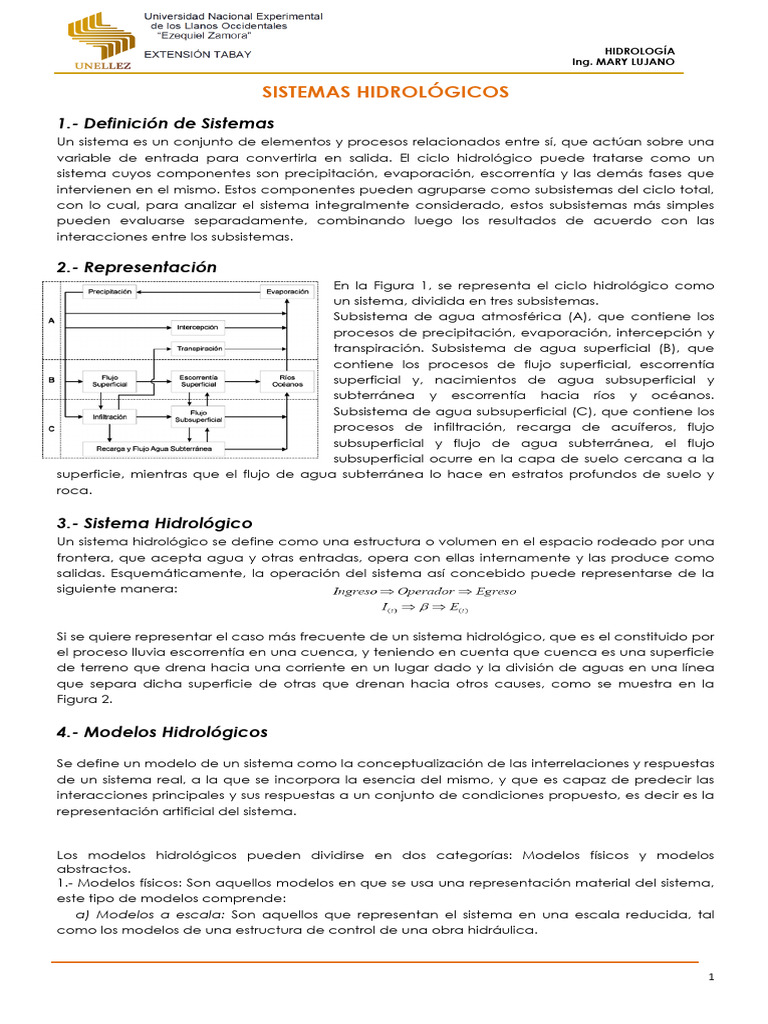

SISTEMAS HIDROLÓGICOS
1.- Definición de Sistemas
Un sistema es un conjunto de elementos y procesos relacionados entre sí, que actúan sobre una
variable de entrada para convertirla en salida. El ciclo hidrológico puede tratarse como un
sistema cuyos componentes son precipitación, evaporación, escorrentía y las demás fases que
intervienen en el mismo. Estos componentes pueden agruparse como subsistemas del ciclo total,
con lo cual, para analizar el sistema integralmente considerado, estos subsistemas más simples
pueden evaluarse separadamente, combinando luego los resultados de acuerdo con las
interacciones entre los subsistemas.
2.- Representación
En la Figura 1, se representa el ciclo hidrológico como
un sistema, dividida en tres subsistemas.
Subsistema de agua atmosférica (A), que contiene los
procesos de precipitación, evaporación, intercepción y
transpiración. Subsistema de agua superficial (B), que
contiene los procesos de flujo superficial, escorrentía
superficial y, nacimientos de agua subsuperficial y
subterránea y escorrentía hacia ríos y océanos.
Subsistema de agua subsuperficial (C), que contiene los
procesos de infiltración, recarga de acuíferos, flujo
subsuperficial y flujo de agua subterránea, el flujo
subsuperficial ocurre en la capa de suelo cercana a la
superficie, mientras que el flujo de agua subterránea lo hace en estratos profundos de suelo y
roca.
3.- Sistema Hidrológico
Un sistema hidrológico se define como una estructura o volumen en el espacio rodeado por una
frontera, que acepta agua y otras entradas, opera con ellas internamente y las produce como
salidas. Esquemáticamente, la operación del sistema así concebido puede representarse de la
siguiente manera:
Si se quiere representar el caso más frecuente de un sistema hidrológico, que es el constituido por
el proceso lluvia escorrentía en una cuenca, y teniendo en cuenta que cuenca es una superficie
de terreno que drena hacia una corriente en un lugar dado y la división de aguas en una línea
que separa dicha superficie de otras que drenan hacia otros causes, como se muestra en la
Figura 2.
4.- Modelos Hidrológicos
Definición
Se define un modelo de un sistema como la conceptualización de las interrelaciones y respuestas
de un sistema real, a la que se incorpora la esencia del mismo, y que es capaz de predecir las
interacciones principales y sus respuestas a un conjunto de condiciones propuesto, es decir es la
representación artificial del sistema.
Clasificación
Los modelos hidrológicos pueden dividirse en dos categorías: Modelos físicos y modelos
abstractos.
1.- Modelos físicos: Son aquellos modelos en que se usa una representación material del sistema,
este tipo de modelos comprende:
a) Modelos a escala: Son aquellos que representan el sistema en una escala reducida, tal
como los modelos de una estructura de control de una obra hidráulica.
1
HIDROLOGÍA
Ing. MARY LUJANO
b) Modelos Análogos: Que usan otro sistema físico que posea propiedades similares a las del
prototipo.
2.- Modelos abstractos: Este tipo de modelos son los más extendidos en hidrología, representan el
sistema en forma matemática, por lo general se los conoce como modelos matemáticos. Están
constituidos por un conjunto de ecuaciones que describen y representan el sistema real,
describiendo las variables de entrada y salida. Estas variables pueden ser funciones del espacio y
del tiempo y también pueden ser variables probabilísticas o aleatorias.
Los procesos hidrológicos son parcialmente determinísticos y parcialmente aleatorios o
estocásticos.
Determinísticos, cuando no consideran aleatoriedad, una entrada dada produce siempre una
misma salida. Estocásticos, en la que la causalidad no es determinante, por lo que tienen salidas
que son por lo menos parcialmente aleatorias. Segundo, se considera la variación espacial, que
significa si las variables del modelo varían en el espacio o serán uniformes. En el caso de modelos
determinísticos se clasifican en Agregados o Distribuidos. Agregados, el sistema es promediado
en el espacio o considerado como un punto único sin dimensiones en el espacio. Distribuidos,
considera que los procesos hidrológicos ocurren en varios puntos del espacio, y define las
variables como funciones de las dimensiones espaciales. Los modelos estocásticos se clasifican
en independientes en el espacio y correlacionados en el espacio, dependiendo de la influencia
de las variables aleatorias tengan entre ellas en diferentes puntos del espacio.
Tercero, se considera la variación temporal, los modelos determinísticos se clasifican en modelos
de flujo permanente y modelos de flujo no permanente. Los modelos estocásticos, se clasifican
en dependientes en el tiempo y correlacionados en el tiempo. Un modelo práctico usualmente
considera uno o dos fuentes de variación. Adicionalmente se devén tener en cuenta los
siguientes conceptos para entender de mejor manera los sistemas y modelos en hidrología.
Fenómeno, es el proceso físico que produce una alteración del estado del sistema, por ejemplo
la lluvia, evaporación, infiltración, etc.
Variable, es el valor que describe cuantitativamente un fenómeno, en la hidrología están el
caudal, evaporación, lluvia diaria, etc.
Parámetro, es el valor que caracteriza el sistema, que no establece modificaciones en el tiempo,
por ejemplo: n capacidad de infiltración de un suelo, área de la cuenca, etc.
5.- Balance Hídrico o Hidrológico
El conocimiento de la distribución, movimiento, cantidad, permanencia, variación y transporte
del agua en los distintos lugares donde pueden concentrarse, sirve para el conocimiento de su
balance, ya que este debe estar basado en el proceso global que gobierna el ciclo hidrológico.
En todo ciclo cerrado, el principio fundamental indica que la masa no se destruye ni se crea, tal
es el caso en el ciclo hidrológico, de esto se tiene la ecuación de balance hídrico (Campos
Aranda, 1988; Shaw, 1983): ENTRADAS – SALIDAS = CAMBIO EN ALMACENAMIENTO
Las cantidades de agua involucrada en uno o en varios de los procesos del ciclo hidrológico,
usualmente pueden evaluarse mediante la ecuación: donde:
I: aporte o afluente por unidad de tiempo
Q: descarga o efluente por unidad de tiempo
dS/dt: cambio de almacenaje por unidad de tiempo.
Según nomenclatura tenemos: P: Precipitación I: Infiltración
Escurrimiento Escurrimiento
R1: G1:
Superficial en1 subterráneo en1
Escurrimiento Escurrimiento
R2: G2:
superficial en 2 subterráneo en 2
Evaporación
Rg: Transpiración Eg:
Subterránea
Evaporación Transpiración
Es: Tg:
Superficial Subterránea
Transpiración Almacenamiento
Ts: ΔSg:
Superficial Subterráneo
Almacenamiento
ΔSs:
Superficial
2
HIDROLOGÍA
Ing. MARY LUJANO
La ecuación anterior permite plantear el balance hidrológico (superficial y subterráneo),
mediante las variables mostradas en la fig. 3
Balance Hídrico sobre la superficie del terreno:
P + R1 - R2 + Rg –Es –Ts – I = ΔS………. 1
Balance Hídrico ajo de la superficie del terreno:
I +G1 – G2 – Rg – Eg – Tg = ΔSg ……… 2
Finalmente, para toda la zona, el balance hídrico general sería:
P – (R2 – R1) – (Es + Eg) – (Ts + Tg) – (G2-G1) = Δ(Ss + Sg) ………. 3
En la práctica se engloba E y T en el término de evapotranspiración (ET)
P – R – E – T - G = ΔS ………. 4 ó P – R – G - ET = ΔS
Para cálculos en zonas extensas y largos periodos de tiempo, el caudal medio (Q) está
constituido por R y G, con lo cual. Se puede somplificar aun mas la ecuación hidrológica:
P – Q – ET = ΔS ………. 5
Ejemplo 1. La lluvia media anual en una zona de 600 Km2 es de 1600 mm, el caudal medio de 12
m3/sg. ¿Qué cantidad de agua se pierde por evapotranspiración?
Datos:
En términos anuales ΔS= 0; la ec. 5 nos queda: P – Q = ET
P= 1600mm
ET= 1600 – (12*86400*365*1000)/(600x106)
A= 600 Km2
Q= 12 m3/sg ET= 1600 – 630,7
ET=? ET= 969,3 mm/año
Ejemplo 2. Durante un año determinado, una cuenca de 25 Km2 recibe 900 mm de precipitación,
el escurrimiento anual aforado en el río que drena la cuenca fue de 5361 millones de m3. Hacer
una estimación aproximada de las cantidades conjuntas de agua evaporada y transpirada por
la cuenca durante el año.
Usamos la ec. (4): P – R – E – T - G = Δ
Reacomodando tenemos: E + T= P – R – G – ΔS.
Para poder solucionar se hacen la siguiente suposición:
El escurrimiento superficial se trasformará en lámina de agua en mm/año, de donde se
tiene:
Ejemplo 3. Calcule la salida constante de agua de un embalse de 500ha durante un periodo de
30 días en el cual el nivel del embalse descendió 0,5m a pesar que hubo un caudal de entrada
de 200000 m3/día. Durante este periodo la pérdida total por flujo subterráneo fue de 2cm, la
precipitación total fue de 10,5cm y la evaporación total fue de 8,5cm.
Datos: Qentrada= (200000 m3/día* 1 día)/ 86400sg = 2315 m3/día
Aembalse= 500Ha Qinfiltración= (5x106 m2 *0.02m)/ (30días *86400sg) = 0.039 m3/día
t= 30días Qprecipitación= (5x106 m2 *0.105m)/ (30días *86400sg) = 0.203 m3/día
ΔH= 0.5m Qevaporación= (5x106 m2 *0.086m)/ (30días *86400sg)*0.7 = 0.115 m3/día
Q= 200000 m3/día Calculamos el caudal de salida en el embalse:
Infiltración= 2cm= 0.02m Qsalida= Qentrada +Q precipitación – Qinfiltración -Qevaporación
Precipitación= 10.5cm= 0.105m Qsalida= 2315 m3/día+0.039 m3/día-0.203 m3/día-0.115 m3/día
Evaporación= 8.5cm= 0.85m Qsalida= 2359 m3/día
