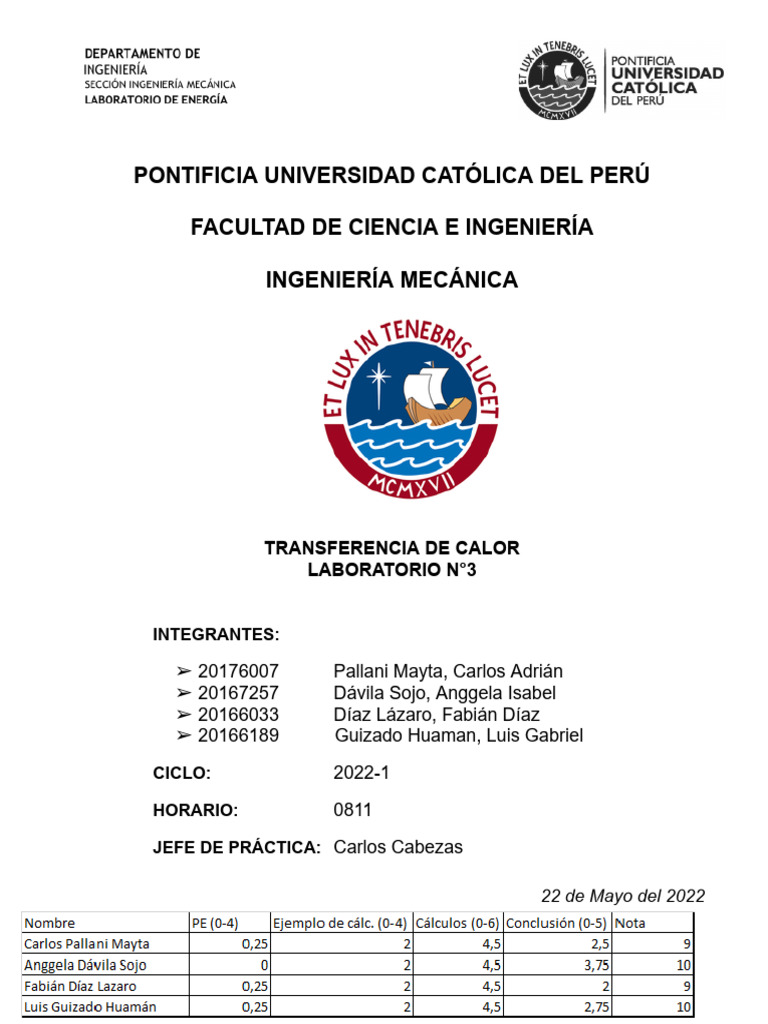

PONTIFICIA UNIVERSIDAD CATÓLICA DEL PERÚ
FACULTAD DE CIENCIA E INGENIERÍA
INGENIERÍA MECÁNICA
TRANSFERENCIA DE CALOR
LABORATORIO N°3
INTEGRANTES:
➢ 20176007 Pallani Mayta, Carlos Adrián
➢ 20167257 Dávila Sojo, Anggela Isabel
➢ 20166033 Díaz Lázaro, Fabián Díaz
➢ 20166189 Guizado Huaman, Luis Gabriel
CICLO: 2022-1
HORARIO: 0811
JEFE DE PRÁCTICA: Carlos Cabezas
22 de Mayo del 2022
III. AISLANTES TÉRMICOS
1. OBJETIVOS
● Determinar experimentalmente el comportamiento de materiales empleados como
aislamiento térmico.
● Evaluar la conductividad térmica de los aislantes.
● Evaluar la importancia relativa del efecto de la radiación térmica sobre la pérdida de
calor.
● Determinar experimentalmente los coeficientes combinados de convección y
radiación hacia el ambiente, de varios tipos de superficie.
2.ESQUEMA TÉCNICO
Fig 1. Esquema de la tubería y de resistencias térmicas para una tubería con aislante
Fig 2. Esquema de la tubería y de resistencias térmicas para una tubería sin aislante
3. FÓRMULAS A EMPLEAR
1. Flujo másico de vapor de agua.
.
ρ × V ×10−6
mv =
t
Donde: ρ = densidad del agua (kg/m3)
V = volumen de condensado medido
(cm3) t = tiempo medido (s)
2. Coeficiente Global Interior.
Donde: m v = flujo másico de vapor condensado. (kg/s)
Δh = cambio de entalpía específica del vapor que condensa.
(kJ/kg) r1 = radio interior de la tubería de acero. (m)
La pérdida de calor a través de la tubería que conduce el vapor de agua desde la caldera
hasta el distribuidor, reduce la calidad del vapor. Se ha determinado, mediante un
calorímetro, que la calidad es 0,9. Por ello, el cambio de entalpía específica es:
Δh = 0,9 . hfg
Donde: hfg = Entalpía de vaporización. (kJ/kg)
3. Coeficiente Combinado de Convección y Radiación (αCR).
Donde: L = longitud efectiva de ensayo. (m)
r3 = radio exterior de aislamiento.
(m) T = temperaturas. (°C)
4. Coeficiente de Radiación (αR)
Las emisividades de las superficies exteriores de los tubos de prueba son:
Tubo Emisividad (ε)
A 0,30
B 0,30
C 0,96
D 0,08
Así:
Donde: ε = emisividad de la superficie (kg/m3)
σ = constante de Stefan-Boltzmann (5,6697 x 10-11
kW/m2K4)
T = temperaturas (K)
5. Coeficiente de Convección Experimental (αC)
αC(experimental) = αCR - αR
Donde: αCR = coeficiente combinado de convección y radiación (kW/m2 °C)
αR = coeficiente de radiación (kW/m2 °C)
6. Conductividad térmica de los Aislamientos (tubos A y B)
Donde: r3 = radio exterior de aislamiento (m)
r2 = radio exterior de la tubería de acero
(m) k = conductividad térmica (kW/m °C)
L = longitud efectiva de ensayo
(m) T = temperaturas (°C)
m v = flujo másico de vapor condensado (kg/s)
hfg = Entalpía de vaporización (kJ/kg)
4. CÓDIGO EES
"Para el tubo A con aislante"
"Datos para todos"
r_1=63/2000
r_2=76/2000
T_vapor=170
T_aire=20.6
P_amb=101.3
P_vapor=0.7653
P_1=P_amb+P_vapor
densidad=Density(Water,T=T_vapor,x=0)
h_vs=Enthalpy(Steam,x=1,T=T_vapor)
h_ls=Enthalpy(Steam,x=0,T=T_vapor)
h_fg=h_vs-h_ls
"Datos para el caso A"
T_aislante=24.3
T_tubo=153.01
L=900/1000 "longitud efectiva"
Emisividad=0.3 "emisividad del tubo A"
V=35
tiempo=418
r_3=r_2+(38.1/1000)
T_sup.ext=T_aislante "para los que no tienen aislante, es la del tubo"
T_1=T_aislante "para los que no tienen aislante, es la del tubo"
T_2=T_aire
"Para el cálculo del k_ais"
T_int.sup=T_tubo
T_ext.sup=T_aislante
"Cálculos"
mv_dot=(densidad*V*10^(-6))/tiempo
Q_dot=mv_dot*0.9*h_fg
K_1=(mv_dot*0.9*h_fg)/(2*pi#*L*r_1*(T_vapor-T_aire))
alpha_cr=Q_dot/(2*pi#*L*r_3*(T_sup.ext-T_aire))
alpha_r=Emisividad*5.6697*10^(-11)*((T_1+273)^4-(T_2+273)^4)/(T_1-T_2)
alpha_cexp=alpha_cr-alpha_r
Porcentajetransradiacion=alpha_r/alpha_cexp
"Para el k_ais"
ln(r_3/r_2)/k_ais=(2*pi#*(T_int.sup-T_ext.sup)/(mv_dot*0.9*h_fg))-3.752
No se pide incluir desarrollo en
EES. Es necesario un ejemplo
de cálculo, ya que se trabajan
4 casos con ecuaciones
similares.
Fig 3. Resultados obtenidos del caso expuesto
5. HOJA DE DATOS
AISLANTES
TÉRMICOS
PARÁMETRO SÍMBO UNID 1 2 3 promedio
LO AD
VAPOR DE AGUA
Presión de vapor Pv bar 7.635 7.635 7.635 7.653
Temperatura de vapor Tv °C 170 170 170 170
3
Densidad de condensado ρ kg/m 900.1 900.1 900.1 900.1
Calor latente hfg kJ/kg 2256 2256 2256 2256
AMBIENTE
Temperatura Ambiente Ta °C 20.6 20.6 20.6 20.6
Presión Barométrica Pb bar 1.01 1.01 1.01 1.01
TUBO A
Temperatura del tubo T2 °C 147.5 147.79 163.75 153.01
Temperatura del aislante TAils °C 24.81 24.83 24.57 24.73
Volumen de condensado V cm3 35 35 35 35
Tiempo de condensación t S 410 430 414 418
TUBO B
Temperatura del tubo T2 °C 158.8 159.3 159.1 159.067
Temperatura del aislante TAils °C 23.6 24.2 23.9 23.9
Volumen de condensado V cm3 42 42 42 42
Tiempo de condensación t s 343 353 356 350.67
TUBO C
Temperatura del tubo T2 °C 134.1 134.37 134.45 134.31
Volumen de condensado V cm3 42 45.5 42 43.17
Tiempo de condensación t s 170 189 171.5 176.83
TUBO D
Temperatura del tubo T2 °C 131.8 130.48 132.86 131.71
Volumen de condensado V cm3 70 70 70 70
Tiempo de condensación t s 276 270 279 275
Tabla N°1, Tabla de dato
6. HOJA DE CÁLCULOS
AISLANTES
TÉRMICOS
PARÁMETRO SÍMBO UNI TUBO TUBO TUBO TUBO D
LO DA A B C
D
Flujo másico de vapor 0.00007515 0.000108 0.000219 0.0002327
mv kg/s
Calor transferido 0.1386 0.1652 0.406 0.4291
. kW 0,1982
Q
Coeficiente Global Interior 0.005208 0.006208 0.01461 0.01544
kW/
0,00745
m2°
K1 C
Coeficiente 0.08704 0.1163 0.01591 0.01721
αCR kW/
Convección- 0,078 0,140
m2°
Radiación
C
Coeficiente de Radiación 0.001755 0.001751 0.009618 0.0007918
αR kW/
m2°
C
Coeficiente de Convección 0.08529 0.1146 0.0063 0.01642
αC kW/
m2°
C
Porcentaje de transmisión 2 1.5 1.528 4.8
por radiación %
α R / αC
Conductividad térmica del k kW/ 0.0001191 0.0001352 -------- -
aislante m°C 0,000133 0,000180
Tabla N°2, Tabla de resultado de cálculos. No muestra un ejemplo de
cálculo dónde se pueda
identificar el/los error(es)
7. OBSERVACIONES
1. Se observó variaciones en la temperatura en el interior de las tuberías debido a que la
caldera no mantiene una entrega de energía constante sino que se apaga una vez
alcanzado el rango de temperatura deseado y se vuelve a prender al salir de ese rango.
Ello puede producir variaciones en las diferentes tomas de datos.
2. Al realizar la experiencia, la temperatura ambiente sufrió una variación la cual fue
sensible al tacto humano pero no se consideró en la toma de datos.
8. CONCLUSIONES
1. Como se puede observar, para los tubos recubiertos con aislantes, el coeficiente de
conductividad térmica es :
kA= 0.1191 W/m°C kB= 0.1352 kW/m°C
Se sabe que para los aislantes térmicos k<0.1 W/m°C y como se puede ver en la Tabla
N°3: k_LanaMineral<k_Silicato de Calcio. Si bien se cumple con esta relación en los
resultados del laboratorio, los resultados numéricos difieren a los de la tabla, y son
mayores a 0.1 (no tanto como para poder considerarlos conductores). Esto se pudo
haber dado ya que existen fuentes de error, la más sobresaliente en el cálculo del flujo
másico del vapor, ya que fue una medida rudimentaria al no contar con instrumentos
que nos digan exactamente el volumen recabado en un tiempo determinado.
Tabla N°3. Propiedades de materiales aislantes
Por otro lado, se puede concluir que al añadir los aislantes a los sistemas térmicos la
resistencia térmica aumenta y por lo tanto el flujo de calor disminuye tal y como se
puede ver en las hojas de resultados.
Q_aislante(AyB)<Q_sin_aislante(CyD).
Anggela Dávila (20167257)
2. Se concluye que el aislante, aplicado en las tuberías, reduce el calor perdido en el
ambiente. Esto es debido a la conductividad del aislante ya que al ser muy pequeña
crea una gran resistencia contra el flujo de calor. Esto se puede comprobar observando
la tabla de resultados: las tuberías con aislante producen 0.13 y 0.16 kW, y las
tuberías sin aislante producen 0.406 y 0.429 kW lo cual es una reducción de,
aproximadamente, 4 veces el calor. Carlos 20176007
3. Gracias a este experiencia se puede demostrar que sucede cuando se tiene tuberías con
aislante térmico y sin aislante térmico, es por ello que para empresas que necesitan
Concluir acerca conservar el calor dentro de las tuberías, especialmente aquellas que llevan vapor de
de sus resultados agua son muy necesarias, dado que con un aislante térmico no solo se conserva el
numéricos calor, sino que también puede ayudar a que la tubería aumenta su vida útil. Para el
caso estudiado teníamos 2 tuberías con aislante las cuales seguramente conservaban su
estado original, para la tercera tubería la cual estaba con óxido podría presentar fallas,
incluso podría dañar el fluido interno y la última con un estado normal con cromo
pulido, el cual era despreciable. Las 2 primeras tuberías conservaban su calor, sin
embargo las demás pierden calor debido a que se encontraban sin aislante. Y es por
ello que en los cálculos se puede apreciar gran diferencia entre los coeficientes tanto
de convección como de radiación. Fabián Díaz (20166033)
4. Al observar los coeficientes globales, se puede apreciar que existe un división notoria
Especificar, en sus entre las tuberías aisladas y las no aisladas puesto que las aisladas poseen unos valores
resultados los coef. parecidos y mucho más bajos que los valores de las no aisladas térmicamente, lo cual
globales de A y B es consistente con lo deseado ya que lo que se busca con estos aislantes es que el flujo
son menores que la
de calor sea el mínimo posible. Por otro lado, también se puede apreciar que los
mitad de los coef.
coeficientes de radiación no poseen gran influencia en el coeficiente
globales de C y D.
convección-radiación puesto que solo llega a representar del 1 al 5 % del coeficiente,
por lo tanto , en este experimento, se podría llegar a considerar como un coeficiente
despreciable.(20166189 Guizado Huaman, Luis Gabriel)
Cabe preguntarse si los coef. convectivos
externos determinados son coherentes para el
caso de convección natural con aire.
