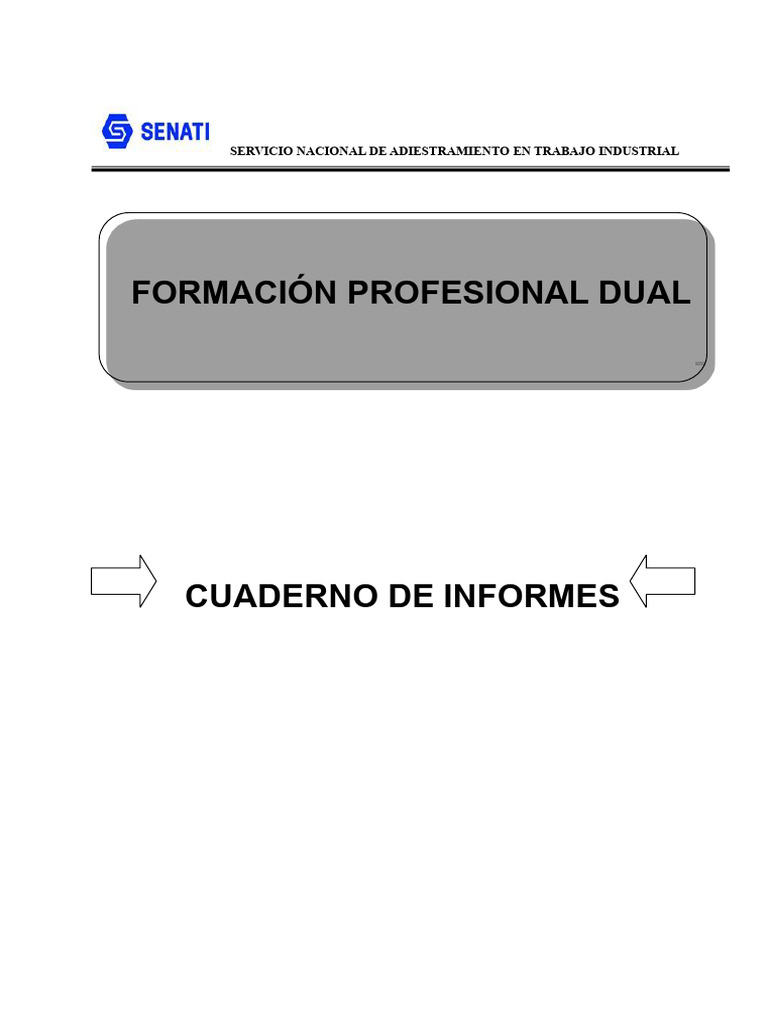

SERVICIO NACIONAL DE ADIESTRAMIENTO EN TRABAJO INDUSTRIAL
FORMACIÓN PROFESIONAL DUAL
CUADERNO DE INFORMES
DIRECCIÓN ZONAL
MOQEGUA-TACNA
FORMACIÓN PROFESIONAL DUAL
CFP/UCP/ESCUELA: UCP ILO __________________________________________
ESTUDIANTE: GROWER GEORGE FLORES APAZA ________________________
ID: 1369795 _____ ________ BLOQUE:
CARRERA: MECANICA DE MANTENIMIENTO _____________________________
INSTRUCTOR: : MENDIZABAL HUILCA DEYBI JAIME
SEMESTRE: Ill ____________________ DEL: : ____ AL: : ___
INFORME SEMANAL
III SEMESTRE SEMANA N°8 DEL 31 DE octubre AL 7 DE A NOBIEMBRE DEL 2024
DIA TRABAJOS EFECTUADOS HORAS
jueves 31/10 OPERACIONES EN EL TALLER:
• CHARLA DE SEGURIDAD/ OBJETOS CORTANTES
• T-8 BUJE CONICO
4:30
Jueves 7/11 OPERACIONES DE TALLER:
• CHARLA DESEGURIDAD/PELIGRO ELECTRICO 4:30
• T-8 BUJE CONICO
Total: 11:00
Tarea más significativa:
T-8 BUJE CONICO
Descripción del proceso:
EQUIPOS DE PROTECCION(EPP):
• Gafas de seguridad
• Tapones
• Guantes
• Mameluco
• Botas de seguridad con punta de acero
• Casco de seguridad
Herramientas y materiales necesarios:
1. Torno.
2. Porta-herramientas.
3. Herramienta de corte
4. Llave o herramientas de ajuste para sujetar la herramienta.
5. Lubricante o refrigerante.
6. Pie de rey
7. Cuchilla
8. Goniómetro
9. Brocas
T-8 BUJE CONICO.
PASO.1: Trazado y Corte de Eje Cilíndrico
El proceso consiste en trazar y cortar un eje cilíndrico de 2 pulgadas de diámetro y 130 mm
de longitud. A continuación, se describen los detalles de esta operación.
1. Materiales y Herramientas Requeridas:
• Flexómetro
• Marcador de Trazado
• Tornillo de Banco
• Arco de sierra
2. Procedimiento de Trazado y Corte:
• Utilizando el flexómetro, medir exactamente 130 mm en el eje cilíndrico desde uno de
los extremos.
• Con el marcador, realizar una marca visible y continua alrededor del perímetro del eje
en la posición donde se realizará el corte.
• Colocar el eje en el tornillo de banco, asegurándolo con firmeza para evitar cualquier
movimiento durante el corte, y alinearlo de modo que la marca de corte quede
expuesta y accesible.
3. Corte de la Pieza:
• Con la herramienta de corte adecuada,
proceder a cortar el eje sobre la marca
trazada. Mantener la herramienta en
posición perpendicular al eje para
asegurar un corte uniforme y evitar
desalineaciones.
Algunas recomendaciones de comendaciones de Seguridad:
• Equipo de Protección Personal (EPP): Usar gafas de seguridad para proteger los
ojos de partículas y virutas, guantes resistentes al corte para proteger las manos, y
mascarilla para evitar la inhalación de polvo o partículas.
• Posicionamiento Seguro: Mantener las manos y otras partes del cuerpo alejadas del
área de corte.
• Estabilidad de la Pieza: Asegurarse de que el eje esté bien sujeto en el tornillo de
banco antes de iniciar el corte, evitando movimientos que puedan generar accidentes.
• Herramientas en Buen Estado: Verificar que la herramienta de corte esté afilada y
en buenas condiciones para evitar deslizamientos o cortes imprecisos.
• Área Libre de Obstáculos: Mantener el área de trabajo despejada y limpia, evitando
la presencia de objetos que puedan dificultar los movimientos durante el proceso.
PASO 2: Refrentado de eje cilíndrico
1. Materiales y Herramientas Requeridas:
• Cuchilla de refrentar
• Marcador de trasado
• Vernier
• Llaves de ajuste
2. Procedimiento de refrentado
• Sujeción: Coloca la pieza de acero dulce en el mandril del torno, asegurándote de
que esté bien sujeta y centrada.
• Verificación: Revisa que la pieza esté alineada correctamente con el gramil y que
sobresalga lo suficiente para permitir el corte sin interferencias.
3. Configuración de la herramienta
• Ángulo de ataque: Ajusta la herramienta de corte con un ángulo de inclinación
adecuado, generalmente paralelo al eje de la pieza.
• Altura: La punta de la cuchilla de refrentar debe estar alineada con el centro de la pieza para
evitar deformaciones en la superficie de corte.
4. Configurar los rpm del torno:
• Calcular los RPM de acuerdo al material y diámetro de la pieza. Usar la fórmula:
RPM= 179.05
5. Proceso de corte:
Inicio: Acerca la herramienta a la pieza con el torno
encendido y baja la herramienta de manera que toque
suavemente el extremo.
Corte: Avanza la herramienta de corte de manera
controlada hacia el centro de la pieza para obtener una
superficie plana. Mantén un avance constante y sin
vibraciones.
Retiro de la herramienta: Al llegar al centro, retira la
herramienta con cuidado para evitar marcas en la
superficie.
6. Verificación
• Inspección visual: Comprueba que la superficie esté plana y sin irregularidades.
• Medición: Usa un comparador o una regla para asegurar la planitud, si es necesario.
PASO 3: CILINDRADO EXTERIOR
1. Ajuste de Revoluciones por Minuto (RPM)
• Calcular los RPM de acuerdo al material y diámetro de la pieza. Usar la fórmula:
2. Sujeción de la Pieza en el Plato Universal con la contra punta
• Colocar la pieza en el plato universal y con la contra punta y centrarla.
• Ajustar firmemente utilizando la llave de apriete en forma de “T” para asegurar la estabilidad
de la pieza y evitar deslizamientos durante el mecanizado.
• Verificar la correcta sujeción de la pieza aplicando una ligera presión manual para confirmar
que esté bien fijada.
3. Selección y Montaje de la Herramienta de Corte
• Elegir la herramienta de corte adecuada para cilindrado, comúnmente una cuchilla para
cilindrar con geometría de corte apropiada.
• Colocar la cuchilla en el portaherramientas y fijarla con firmeza para evitar vibraciones o
desplazamientos indeseados.
• Ajustar la altura de la punta de la herramienta a la línea del centro del torno. Utilizar la
contrapunta como referencia para alinear la herramienta correctamente.
4. Prueba de Movimiento y Ajustes Finales
• Realizar un movimiento en vacío (sin contacto con la pieza) para asegurarse de que no haya
interferencias ni vibraciones en el recorrido.
• Revisar y ajustar nuevamente la altura de la herramienta y la velocidad si es necesario antes
de iniciar el corte.
7. Inicio de la Operación de Cilindrado
• Posicionar la herramienta cerca del extremo de la
pieza y aplicar el avance longitudinal.
• Ejecutar el cilindrado con cortes ligeros iniciales.
• Continuar el cilindrado hasta alcanzar el diámetro y
longitud deseados, ajustando la profundidad de corte
en cada pasada según sea necesario.
PASO 4: Cilindrado interior
1. Materiales y Herramientas Requeridas:
• Marcador de trasado
• Vernier
• Llaves de ajuste
• Brocas
• Refrigerante
2. Ajuste de Revoluciones por Minuto (RPM)
Calcular los RPM de acuerdo al material y diámetro de la pieza. Usar la fórmula:
3. Preparación de la pieza y sujeción en el torno:
• Fijar la pieza de acero de herramienta en el mandril del torno de forma segura y bien
centrada.
• Verificar la alineación para evitar vibraciones o desbalance durante el proceso de
corte.
4. Inicio del operación del cilindrado interior:
Perforación inicial con broca de menor tamaño:
• Utilizar una broca piloto, por ejemplo, de 10 mm de
diámetro, para realizar un agujero inicial en la pieza.
• Montar la broca en un portabrocas y asegurarla en el
contrapunto del torno.
• Aplicar el lubricante de corte para reducir la fricción y
facilitar el avance de la broca.
• Realizar el taladrado a la profundidad total de 55 mm,
manteniendo una velocidad de avance constante.
Ampliación con brocas intermedias:
• Proceder con brocas de mayor diámetro, como de 20 mm y luego de 25 mm, para
agrandar progresivamente el orificio.
• Seguir utilizando lubricante de corte y mantener un avance uniforme para evitar
sobrecalentamientos o defectos en el acabado.
Cilindrado con broca final:
• Utilizar una broca de 30 mm para alcanzar el diámetro final deseado.
• Taladrar hasta la profundidad de 55 mm asegurando un corte limpio y uniforme.
Cilindrado y ajuste final:
• Usar una barra de mandrinado o una herramienta de corte interna para refinar el
cilindrado y asegurar que el diámetro interno final sea de 30 mm con la longitud de 55
mm.
• Hacer pequeñas pasadas para mejorar el acabado superficial y la precisión.
Recomendaciones de seguridad al operar un torno:
• Equipo de protección personal (EPP): Utilizar siempre gafas de
seguridad, protección auditiva cuando sea necesario y calzado de
seguridad. La ropa debe ser ajustada para evitar atrapamientos, y el
cabello largo debe recogerse.
• Inspección del equipo: Antes de operar, revisar el torno y las
herramientas de corte para asegurarse de que estén en condiciones
óptimas y bien sujetas.
• Operación segura: Operar el torno solo si se cuenta con la formación y
experiencia necesarias. Mantener siempre la atención al trabajo y estar
consciente de la ubicación del botón de parada de emergencia.
• Zona de trabajo: Mantener el área alrededor del torno libre de objetos
innecesarios y asegurarse de que esté bien iluminada para evitar errores
y accidentes.
Recomendaciones ambientales para manejo de residuos:
• Recolección de residuos metálicos: Utilizar cepillos o aspiradoras
industriales para recoger virutas de metal de manera segura. Clasificar
los residuos metálicos separándolos de otros desechos.
• Reciclaje de metales: Depositar las virutas y restos de metal en
contenedores destinados al reciclaje. Colaborar con empresas que
gestionen el reciclaje de estos materiales.
• Manejo de aceites y lubricantes: Recoger los líquidos usados en
contenedores herméticos y transportarlos a centros especializados de
reciclaje o tratamiento de residuos peligrosos. Nunca verter estos líquidos
en desagües o el suelo.
• Materiales absorbentes: Descartar de forma adecuada los paños y
filtros usados en la limpieza de derrames, depositándolos en recipientes
para residuos peligrosos.
• Prevención de contaminación: Utilizar bandejas de goteo bajo el torno
para capturar derrames de líquidos y realizar limpiezas periódicas para
evitar la acumulación de residuos y la posible filtración al suelo.
HACER ESQUEMA, DIBUJO O DIAGRAMA
