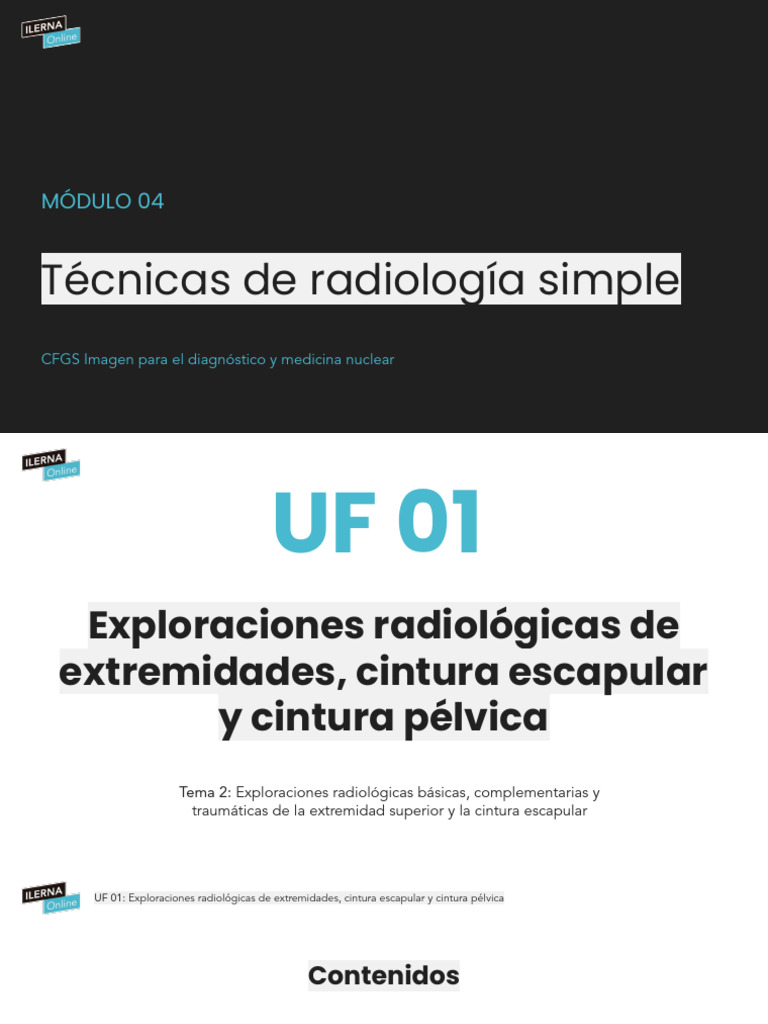

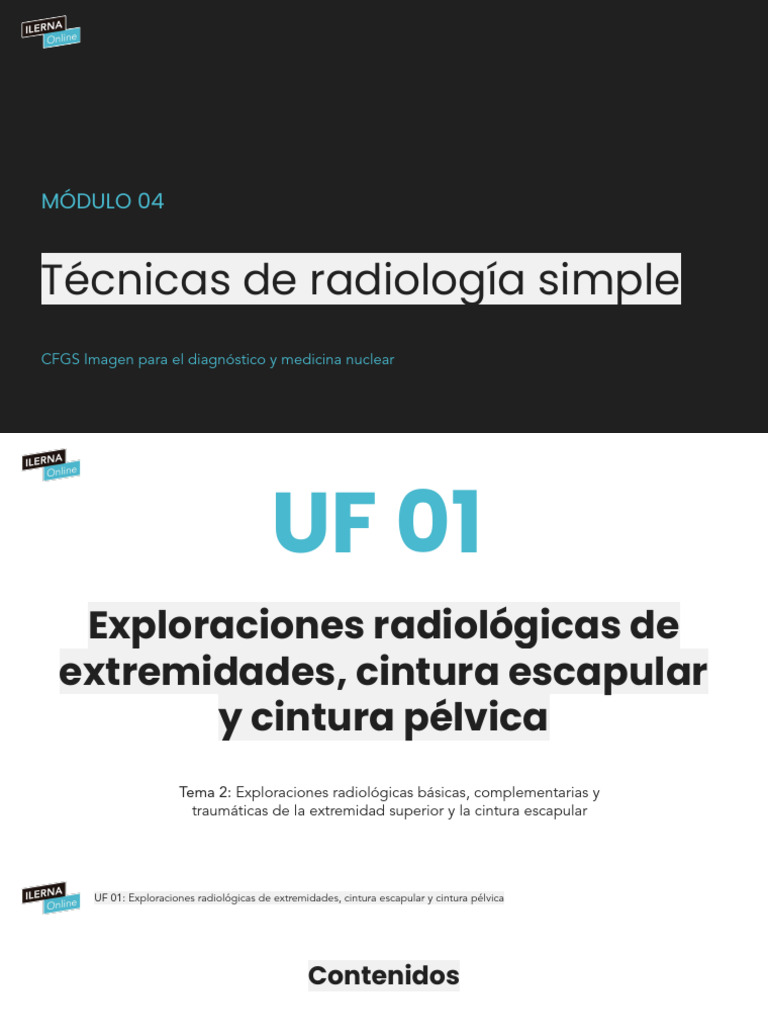

MÓDULO 04

Técnicas de radiología simple

CFGS Imagen para el diagnóstico y medicina nuclear
 UF 01
Exploraciones radiológicas de
extremidades, cintura escapular
y cintura pélvica
Tema 2: Exploraciones radiológicas básicas, complementarias y
traumáticas de la extremidad superior y la cintura escapular
UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Contenidos

01.
Posicionamiento del paciente para la exploración de la
extremidad superior o de la cintura escapular

02. Normas de protección radiológica y protección de los

órganos radiosensibles del paciente
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

01. Posicionamiento del paciente para la exploración

de la extremidad superior o de la cintura escapular

• Dedos
• Mano
• Muñeca
• Antebrazo
• Codo
• Brazo
• Hombro
• Escápula
• Clavícula
• Articulaciones acromioclaviculares
Repasamos conceptos
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Dedos

PA de dedos

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Apoya la palma (pronación), dedos
extendidos y separados.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Dedos

PA de dedos

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• Tres falanges y metacarpiano.

*TRABÉCULAS: Filamentos cruzados que

componen el interior de los huesos
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Dedos

Lateral de dedos

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Mano con apoyo radial/cubital y dedo extendido.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Dedos

Lateral de dedos

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• Tres falanges y metacarpiano.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Dedos

Oblicua de dedos

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Angulación de 45º (rotación medial o lateral),
dedos separados.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Dedos

Oblicua de dedos

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• Tres falanges y metacarpiano.

*Falanges asimétricas
UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Proyección de dedos
PA Oblicua
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Dedos

AP de 1º dedo

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Rotación interna de la mano hasta supinar el
pulgar.
• Dorso del pulgar en contacto con el RI, resto de
dedos fuera del RC.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Dedos

AP de 1º dedo

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• De falange distal a trapecio.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Dedos

Lateral de 1º dedo

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Apoyo palmar, abducción del pulgar y resto de
dedos ligeramente arqueados.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Dedos

Lateral de 1º dedo

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• Dos falanges y metacarpiano.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Mano

PA de mano

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Apoyo palmar con dedos ligeramente
separados.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Mano

PA de mano

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• De falange distal a carpo.

 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Mano

Lateral de mano

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Posición neutra con apoyo cubital y dedos en
abanico.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Mano

Lateral de mano

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• De falanges a carpo.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Mano

Oblicua de mano

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Pronación con angulación de 45º (elevación radial
con apoyo cubital).
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Mano

Oblicua de mano

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• De falanges a carpo.
• Sin superposición 2º a 3º metacarpianos.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Muñeca

PA de muñeca

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Apoyo palmar con dedos ligeramente
arqueados.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Muñeca

PA de muñeca

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• De metacarpianos a antebrazo: extremo distal de
cúbito y radio, el carpo y extremo proximal de los
metacarpianos.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Muñeca

Lateral de muñeca

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Mano y muñeca en posición neutra (apoyo
cubital).
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Muñeca

Lateral de muñeca
CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• Superposición de metacarpianos y de cúbito y
radio.
• Extremo distal de cúbito y radio, el carpo y
extremo proximal de los metacarpianos.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Muñeca

Oblicua de muñeca

POSICIÓN RADIOLÓGICA:

● Sedestación.
● Pronación con angulación de 45º (elevación
radial con apoyo cubital).
● Dedos ligeramente flexionados.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Muñeca

Oblicua de muñeca

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• Superposición de la parte proximal de los
metacarpianos y extremo distal de cúbito y
radio.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Muñeca

PA de muñeca con
desviaciones

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Apoyo palmar con desviación cubital/radial.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Muñeca

PA de muñeca con
desviaciones

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• Desviación cubital/radial clara.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Muñeca

Tangencial de muñeca
(túnel carpiano)

POSICIÓN RADIOLÓGICA:

• Sedestación.
• Pronación con apoyo anterior e hiperextensión
de muñeca.
 UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

Muñeca

Tangencial de muñeca
(túnel carpiano)

CRITERIOS RADIOLÓGICOS:

• Trabéculas y partes blandas.

• Carpo en forma de arco (tunel).
UF 01: Exploraciones radiológicas de extremidades, cintura escapular y cintura pélvica

“Siempre es interesante lo que puedes

encontrar en el interior de las personas”
