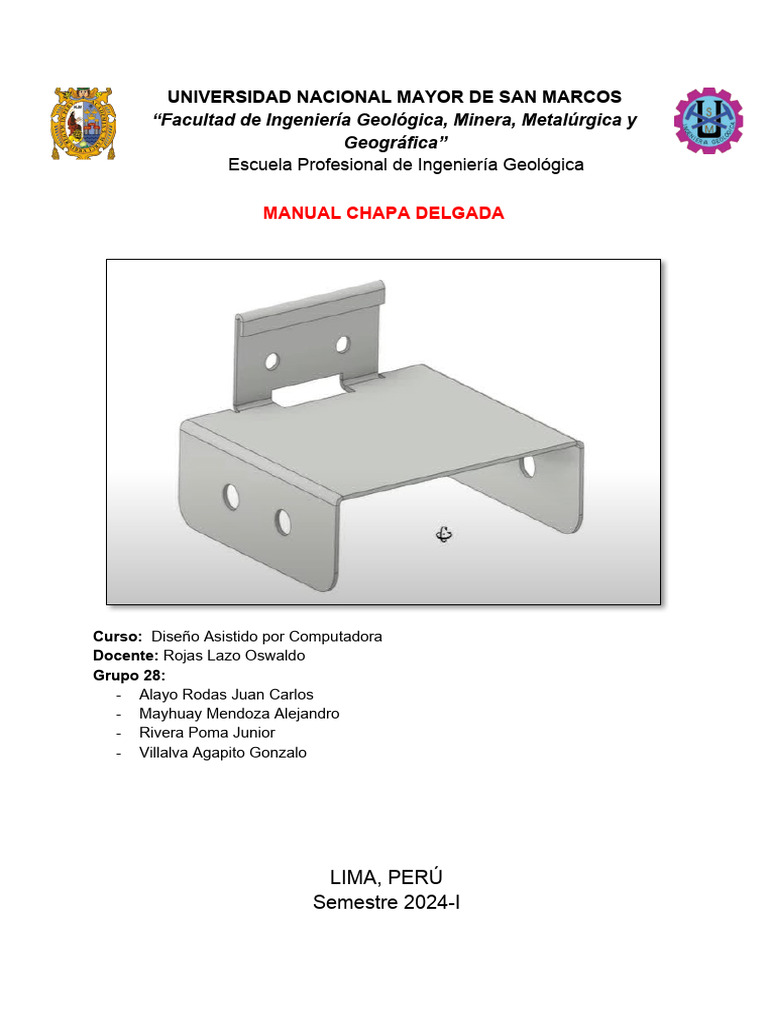

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

“Facultad de Ingeniería Geológica, Minera, Metalúrgica y

Geográfica”
Escuela Profesional de Ingeniería Geológica

MANUAL CHAPA DELGADA

Curso: Diseño Asistido por Computadora

Docente: Rojas Lazo Oswaldo
Grupo 28:
- Alayo Rodas Juan Carlos
- Mayhuay Mendoza Alejandro
- Rivera Poma Junior
- Villalva Agapito Gonzalo

LIMA, PERÚ
Semestre 2024-I
 ÍNDICE

INTRODUCCIÓN.....................................................................................................................3
CREACIÓN DE PIEZAS..........................................................................................................3
OBJETIVOS.............................................................................................................................3
DATOS DEL EJERCICIO........................................................................................................4
TABLA DE COMANDOS.........................................................................................................5
TABLA DE ETAPAS................................................................................................................7
DESARROLLO PASO A PASO..............................................................................................8
PROCEDIMIENTO DE LA ANIMACIÓN DE LA CHAPA......................................................19
BIBLIOGRAFÍA.....................................................................................................................27
 INTRODUCCIÓN

El software Autodesk Inventor proporciona funciones que simplifican la creación, la

edición y la documentación de los prototipos digitales de los componentes de chapa.

Se considera que una pieza de chapa es una pieza fabricada a partir de una hoja de
un material de grosor uniforme. Cuando se diseñan objetos pequeños, este material
suele ser delgado. Sin embargo, en Autodesk Inventor se pueden utilizar los
comandos de chapa en cualquier diseño en el que el material tenga un grosor
uniforme.

En el entorno de diseño de Autodesk Inventor, las piezas de chapa se pueden

visualizar como modelos plegados o como desarrollos. Los comandos de chapa
permiten desplegar las operaciones, trabajar con el modelo en un estado aplanado
y, a continuación, replegar las operaciones.

CREACIÓN DE PIEZAS

Al igual que otras piezas creadas en Autodesk Inventor, las piezas de chapa
comienzan con una operación base. Normalmente, la operación base de una pieza
de chapa es una única cara con una forma determinada a la que se añaden otras
operaciones (a menudo pestañas). Un diseño complejo puede usar una pestaña de
contorno o una curva de contorno como operación base inicial. Algunas piezas
pueden utilizar una pestaña elevada como operación inicial.

A diferencia de las piezas normales, las piezas de chapa siempre se crean a partir
de una hoja plana de grosor uniforme. Esta hoja se moldea para crear la pieza final
empleando diversas técnicas de fabricación. En el entorno de chapa, puede crear un
modelo plegado y desplegarlo para generar un desarrollo. Los desarrollos se suelen
emplear para describir los detalles de la fabricación.

OBJETIVOS

 Detallar los pasos necesarios para crear una pieza de chapa en Autodesk
Inventor, desde el diseño hasta la fabricación.
 Mostrar cómo los comandos de Autodesk Inventor pueden integrarse durante
el diseño y fabricación, facilitando el trabajo.
DATOS DEL EJERCICIO
Link: https://www.youtube.com/watch?v=zqqQcrNTYHk
 TABLA DE COMANDOS

Permite crear un nuevo Boceto en

INICIAR 2D.
BOCETO 2D

RECTÁNGULO Permite crear rectángulos.

CARA Permite darle espesor a una figura

cerrada

PESTAÑA Permite crear pestaña a una póliza

plana

DESPLEGAR Permite desplegar la chapa.

Permite replegar la chapa.

REPLEGAR
 CÍRCULO Permite crear círculos.

EXTRUSIÓN Permite darle volumen a

una figura

LINEA Permite crear líneas.

REDONDEO DE Permite redondear las

ESQUINA esquinas de la chapa.
PARAMETRO Permite agregar
parámetros en la chapa

INVENTOR Permite crear video de

STUDIO animación.
 TABLA DE ETAPAS

1 Ingresar al Software Inventor Autodesk

Professional 2023.

2 Seleccionar el archivo de modelado Sheet

metal (mm)

Crear la base de la chapa.

4 Crear los dobleces.

Hacer los agujeros a la chapa.

Animar la chapa.

6
 DESARROLLO PASO A PASO

PASO 1.- Abre el software Inventor 2024, presionando doble clic en el Icono
del software.

PASO 2.- Crea un nuevo proyecto, presionando clic en Nuevo, luego doble
clic en el icono Sheet Metal(mm).ipt.

PASO 3.- Crea un nuevo boceto en 2D, presionando en el icono del comando
Iniciar boceto 2D, seleccionar el Plano XZ.
PASO 4.- Dibuja un rectángulo, con dimensiones de 35 x 30 mm,presionando
en el icono del comando Rectángulo, luego clic en el centro del boceto y
digitar las dimensiones. Termina el Boceto presionando el Terminar Boceto.

PASO 5.-Ahora, presiona en el icono del comando Cara y haz clic en

Aceptar. Esto, para darle espesor al rectángulo.
PASO 6.- Ahora, presiona clic en el icono del comando Pestaña, digita 12
mm en el Apartado Distancia, selecciona la arista de color rojo, clic en Haga
clic para añadir luego clic en la arista opuesta y clic en Aceptar.
PASO 7.- Presiona en el icono del comando Pestaña, clic en la arista de color

Rojo, clic en el icono que aparece en la pieza ( ), clic en el recuadro

vacío, seleccionar Anchura en el apartado Tipo, digitar 20 mm en Anchura y
presiona 2 veces en Aceptar.
PASO 10.- Ahora, haz clic en el icono de Desplegar, clic en la cara principal,
luego haz clic en en el icono de Añadir todos los pliegues. Por último,
presiona clic en Aceptar.
PASO 11.- Ahora, crea un nuevo boceto en la cara principal. Clic en el icono
de Iniciar Boceto 2D y clic en la cara principal.

PASO 12: Usar los comandos Rectangulo y Circulo para dibujar un

rectángulo 10 x 4 mm y 2 círculos de Diámetro 2 mm, de la siguiente forma:

PASO 13.- Terminamos boceto, presionen Terminar Boceto.

PASO 13: Ahora, presionen el icono del comando Extrusión, seleccionen el
rectángulo y los 2 círculos creados anteriormente. Clic en el icono Invertida,
clic en el icono Pasante y Aceptar.

PASO 14: Luego, presionen el icono del comando Replegar, clic en la cara
principal, clic en en el icono de añadir todos los pliegues y clic en Aceptar.
PASO 15.- Como siguiente paso, crean un nuevo boceto en la cara que
muestra la imagen.

PASO 16.- En este boceto usen los comandos Línea y Círculo para dibujar 2
círculos con diámetro 3 mm de la siguiente manera.
PASO 17.- Terminar el boceto presionando el icono de terminar boceto.

PASO 18.- Ahora, hagan clic en el icono del comando Extrusión, seleccionen
los 2 círculos creados, clic en el icono Invertida, clic en el icono Pasante y
Aceptar.
PASO 19.- En este paso, haga clic en el icono del comando Redondeo de
Esquina, digitamos 3 mm en el Radio, seleccionamos las 4 esquinas
inferiores y clic En Aceptar.

PASO 20.- Ahora, guarden el archivo. Presionen Archivo, clic en Guardar

como, colocan el nombre del Archivo y clic en Guardar.
PASO 21.- Finalmente, nos queda la siguiente pieza.
 PROCEDIMIENTO DE LA ANIMACIÓN DE LA CHAPA

PASO 1.- En la pestaña Administrar, haz clic en el icono de Parámetros, clic

en Añadir numérico, escribimos doblar1 y presionamos la tecla Enter.
Nuevamente presionamos Añadir numérico y escribimos doblar2 y
presionamos la tecla Enter.

PASO 2.- Ahora, cambiamos las unidades a grad. Hacer clic en la unidad de
la fila de doblar1. Luego clic en Inclinación, clic en Grados centesimales y clic
en Aceptar.
PASO 3.-Repetimos el mismo proceso para doblar2.

PASO 4: Ahora, hacer clic en Ecuación de la fila doblar1, y escribimos 0.1

grad y presionamos Enter. Repetimos este proceso para doblar2. Luego,
presionar Terminar.
PASO 5.- Para iniciar con el desarrollo del sólido cubito, ubicarse en
Parámetros del modelo. Se inicia con el parámetro doblar1 y para ello se
digita esto en la fila anterior a Pestaña1 en la columna Ecuación. Repetimos
el mismo proceso para el parámetro doblar2.

PASO 6.- Ahora, en la pestaña Entornos, presiona el icono de Inventor

Studio.
PASO 7.- Presione el Icono de Favoritos de parámetros, seleccionen los 2
parámetros y haga clic en Aceptar.

PASO 8.-Presionar clic derecho en el parámetro doblar1 y clic en Animar

parámetros.

PASO 9.- En el cuadro emergente, digitamos 90 gr en el apartado Acción, en

el apartado Tiempo digitar 3 s en Fin y Aceptar
PASO 10.- Ahora, presiona clic derecho en el parámetro doblar2.

PASO 11.- En el cuadro emergente, digitamos 90 gr en el apartado Acción,

en el apartado Tiempo digitar 3 s en Inicio y 6 s en Fin y Aceptar

PASO 12.- Ahora, clic en el icono en la parte inferior derecha de sus

pantallas.
PASO 13.- En el cuadro emergente, digite 6 s en el apartado de Duración y
haga clic en Aceptar.

PASO 14.- Presionen en Círculo Rojo para comenzar a Renderizar el video.

PASO 15.- En el cuadro emergente, clic en la pestaña Salida, digite 6 s en el
Rango de tiempo y clic en Renderizar.

PASO 16.- En cuadro emergente, escriban el Nombre del Archivo y luego clic
en Guardar.
PASO 17.- En el cuadro Emergente, clic en Aceptar.

PASO 18.- Aparecerá el siguiente cuadro, solo esperar a que se renderiza el

video y listo.
 BIBLIOGRAFÍA

● Mahtabalam, C. C. T. [@CADCAMTUTORIALBYMAHTABALAM].

(2019, septiembre 26). Autodesk Inventor Sheet metal Tutorial Basics.

Youtube. https://www.youtube.com/watch?v=zqqQcrNTYHk

● Help. (s/f). Autodesk.com. Recuperado el 2 de marzo de 2024, de

https://help.autodesk.com/view/INVNTOR/2021/ESP/?guid=GUID-

F367DA16-A76E-4658-A979-ED7317FF3AF4

● Directrices de diseño de fabricación de chapa: una guía completa.

(2023, febrero 24). Rapiddirect.

https://www.rapiddirect.com/es/knowledge-base/sheet-metal-

fabrication-design-guide/

● de Plantão, E. [@EngenheirodePlantao]. (2019, septiembre 26). Curso

Autodesk Inventor Como desenhar chapas inventor aula 9. Youtube.

https://www.youtube.com/watch?v=tEHn0ARk3Cs
