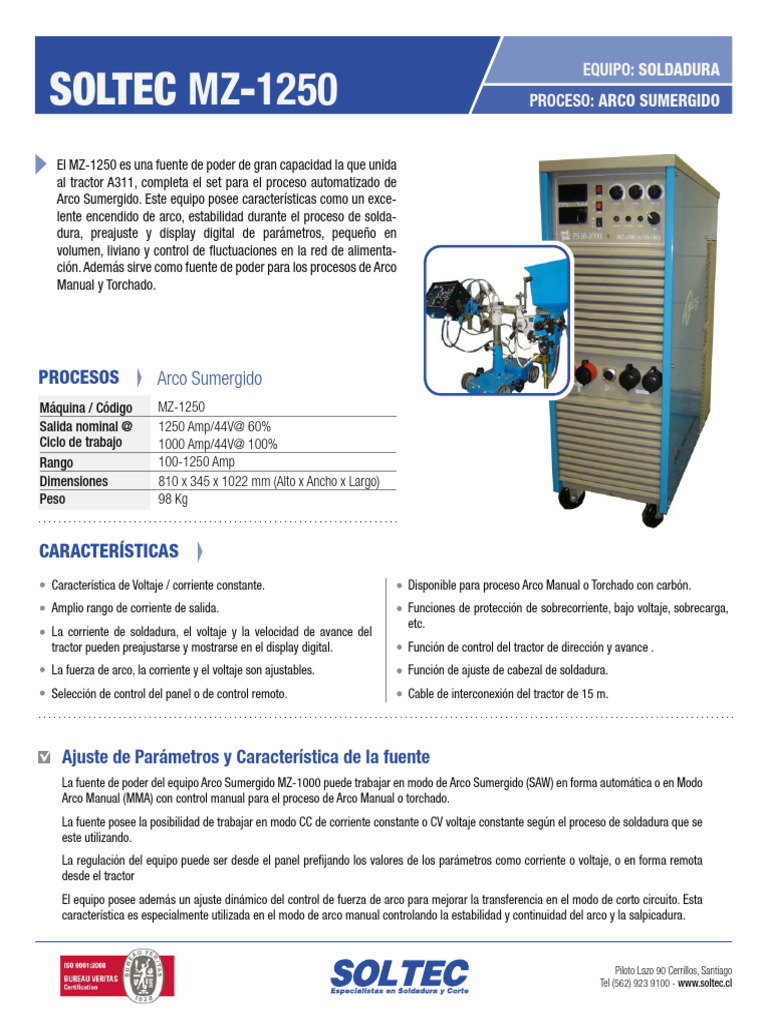

EQUIPO: SOLDADURA

SOLTEC MZ-1250 PROCESO: ARCO SUMERGIDO

El MZ-1250 es una fuente de poder de gran capacidad la que unida

al tractor A311, completa el set para el proceso automatizado de
Arco Sumergido. Este equipo posee características como un exce-
lente encendido de arco, estabilidad durante el proceso de solda-
dura, preajuste y display digital de parámetros, pequeño en
volumen, liviano y control de fluctuaciones en la red de alimenta-
ción. Además sirve como fuente de poder para los procesos de Arco
Manual y Torchado.

PROCESOS Arco Sumergido

Máquina / Código MZ-1250
Salida nominal @ 1250 Amp/44V@ 60%
Ciclo de trabajo 1000 Amp/44V@ 100%
Rango 100-1250 Amp
Dimensiones 810 x 345 x 1022 mm (Alto x Ancho x Largo)
Peso 98 Kg

CARACTERÍSTICAS
Característica de Voltaje / corriente constante.
Amplio rango de corriente de salida.
La corriente de soldadura, el voltaje y la velocidad de avance del
tractor pueden preajustarse y mostrarse en el display digital.
La fuerza de arco, la corriente y el voltaje son ajustables.
Selección de control del panel o de control remoto.
Disponible para proceso Arco Manual o Torchado con carbón.
Funciones de protección de sobrecorriente, bajo voltaje, sobrecarga,
etc.
Función de control del tractor de dirección y avance .
Función de ajuste de cabezal de soldadura.
Cable de interconexión del tractor de 15 m.

Ajuste de Parámetros y Característica de la fuente

La fuente de poder del equipo Arco Sumergido MZ-1000 puede trabajar en modo de Arco Sumergido (SAW) en forma automática o en Modo
Arco Manual (MMA) con control manual para el proceso de Arco Manual o torchado.
La fuente posee la posibilidad de trabajar en modo CC de corriente constante o CV voltaje constante según el proceso de soldadura que se
este utilizando.
La regulación del equipo puede ser desde el panel prefijando los valores de los parámetros como corriente o voltaje, o en forma remota
desde el tractor
El equipo posee además un ajuste dinámico del control de fuerza de arco para mejorar la transferencia en el modo de corto circuito. Esta
característica es especialmente utilizada en el modo de arco manual controlando la estabilidad y continuidad del arco y la salpicadura.

Piloto Lazo 90 Cerrillos, Santiago

Tel (562) 923 9100 - www.soltec.cl
 EQUIPO: SOLDADURA
SOLTEC MZ-1250 PROCESO: ARCO SUMERGIDO

Panel de Display y Alarmas

EL panel posee un display digital de 3 dígitos que permite obtener una lectura del voltaje de soldadura con una precisión de 0,1 Volt, la
misma característica para el amperaje esta disponible con una precisión de 1 Amper. Además de mostrar el valor actual del voltaje de la
soldadura en proceso. Una vez terminada la soldadura el display mostrará el valor preajustado.
El quipo además posee LED para advertencias de sobrevoltaje, sobrecorriente y sobrecarga de ciclo de trabajo.

Funciones del Tractor

Las funciones de corriente de soldadura, voltaje de soldadura y velocidad de avance se pueden regular, ajustar y mostrar en el panel del
tractor lo cual permite una mejor operación y control.
La función de alimentación o retracción del alambre permite un mejor ajuste y control de la posición inicial de soldadura.

Ahorro Energético
Al ser una fuente inversora el consumo energético del equipo MZ-1000 es mas bajo otras fuentes con amperajes similares. Esto sumado a
su bajo consumo en vacío (200 W) y su alto valor de eficiencia eléctrica (0,85 a 100% ciclo de trabajo) permiten un gran desempeño con
un bajo consumo.

CARACTERÍSTICAS Y VENTAJAS

1 Panel Digital con display de las principales funciones voltaje y
amperaje, selección de diámetro de alambre de soldadura,
modos de operación CC CV, control desde el panel o del tractor
y LED de advertencias de sobrevoltaje, sobrecorriente y ciclo de
trabajo.
3 Display Digital de los valores de corriente y voltaje durante la
soldadura, permite un control in situ de los parámetros reales.
4 Filtro en la carga de fundente para una operación mas limpia y
control del cordón.

Panel Digital de control del tractor con las mismas funciones lo 5 Cables de alimentación, dos por cada terminal permite soportar
que permite manejar el equipo desde la fuente o desde el 1000 Amperes a 100% de Ciclo de Trabajo.
tractor, ideal para la comodidad del soldador.
6 Sistema para la subida o bajada del alambre permite un mejor
2 Panel Digital de control del tractor con las mismas funciones lo control en la partida de la soldadura.
que permite manejar el equipo desde la fuente o desde el tractor,
ideal para la comodidad del soldador.

MZ 1250 [1] MZ 1250 [2] MZ 1250 [3] MZ 1250 [4] MZ 1250 [5] MZ 1250 [6]

Piloto Lazo 90 Cerrillos, Santiago

Tel (562) 923 9100 - www.soltec.cl
 EQUIPO: SOLDADURA
SOLTEC MZ-1250 PROCESO: ARCO SUMERGIDO

CARACTERÍSTICAS Y VENTAJAS

7 Mecanismo de dirección del tractor permite el movimiento en 10 Protección de los cables de la fuente a la red de alimentación.
dirección hacia delante o en reversa, automático o manual.

8 El eje se puede desviar a la izquierda o derecha dependiendo de 11 Ajuste del panel del tractor con dos grados de libertad para
la posición de la pieza a soldar. mayor visibilidad durante la operación de soldadura.

9 Asas para elevar el equipo. 12 Rieles para monta del tractor. Equipo viene con 2 rieles de 1
metro de largo.

MZ 1250 [7] MZ 1250 [8] MZ 1250 [9] MZ 1250 [10] MZ 1250 [11] MZ 1250 [12]

ESPECIFICACIONES FUENTE DE PODER A310-1000

Voltaje de entrada 3 380V±20% (50 – 60Hz)
Corriente de entrada nominal I1 80A
Potencia de entrada nominal P1 52kW
Voltaje de circuito abierto U20 71V
Corriente primaria sin carga I10 0.3A
Potencia sin carga P10 200W
Rango de voltaje ajustable U2 20V – 50V
Rango de corriente ajustable I2 100A – 1250A
Ciclo de trabajo 1000A/44V@100%
Eficiencia η 0.85, valor nominal 1000A/44V, 380V
Factor de potencia λ 0.7 – 0.9
Grado de protección IP21
Tipo de refrigeración Ventilación
Dimensiones (mm) 810 x 345 x 1022 (Alto x Ancho x Largo)
Peso 8kg

Piloto Lazo 90 Cerrillos, Santiago

Tel (562) 923 9100 - www.soltec.cl
 EQUIPO: SOLDADURA
SOLTEC MZ-1250 PROCESO: ARCO SUMERGIDO

ESPECIFICACIONES FUENTE DE PODER A310-1000

Voltaje de entrada nominal 110V DC
Diámetro alambre de soldadura 2,8-5 mm
Velocidad de alimentación alambre 0.5 - 2.5 (m/min)
Velocidad de soldadura 20 - 72 (m/h)
Ajuste de movimiento horizontal de columna central ±30 (mm)
Inclinación cabezal ±45°
Peso de fundente contenido 10 (L)
Peso 50 (kg)

ACCESORIOS DISPONIBLES A PEDIDO

Columna para Piezas cilíndricastico

Posicionador con rodillos
