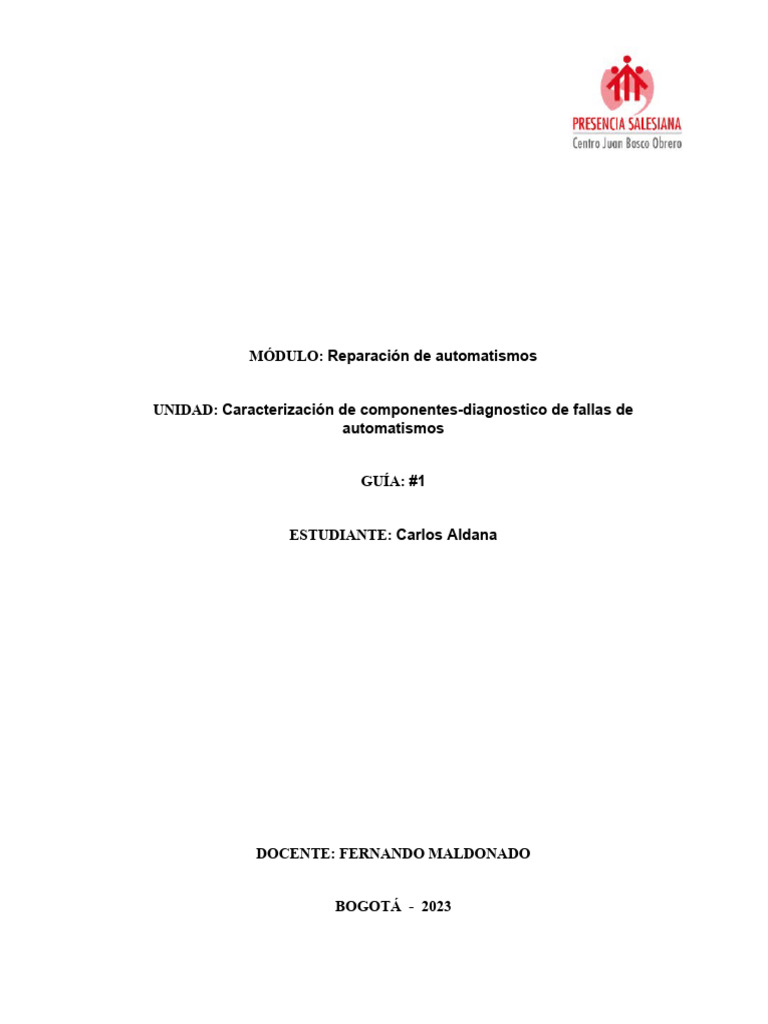

MÓDULO: Reparación de automatismos

UNIDAD: Caracterización de componentes-diagnostico de fallas de

automatismos

GUÍA: #1

ESTUDIANTE: Carlos Aldana

DOCENTE: FERNANDO MALDONADO

BOGOTÁ - 2023
1. Con base en los dos ejemplos desarrollados anteriormente, solucione los
dos ejercicios que se plantean a continuación.

Rta= -4,899x10⁴ x 10⁻³ 48990000,0 x 10³ = 48990000,0 m

- 0,5634x10⁻¹ x10⁶ 0,00000005634 x 10⁶ = 0,00000005634 M

2. Teniendo en cuenta las tres condiciones del método “dar respuesta” visto en
clase reescriba los siguientes números.
a. 52,07 x 10⁵ 5,207 x 10⁶ = 5,207M
b. 0,937 x 10⁻⁸ 09,37 x 10⁻⁹ = 9,37n
c. 453,7 x 10⁻⁵ 4537,0 x 10⁻⁶ = 4537,0µ
d. 0,0071 x 10⁶ 7,0 x 10³ = 7,0k

3. Dibuje el esquema eléctrico para prender un LED cuando se presiona un

pulsador que a la salida se obtenga una tensión de 0 voltios. Implemente una
fuente de voltaje D.C., dos resistencias un pulsador y un LED.
4. Calcule la resistencia que requiere un LED rojo, ámbar, verde, blanco y azul
teniendo en cuenta la intensidad de corriente que debe fluir por cada LED (Revisar
tabla sección Características del diodo LED) si se energizan con una fuente de
12V D.C

CALCULAR RESISTENCIAS

RLED= V Fuente I Led

LED AZUL ✓ Rled= 12v/0mA

10mA
10x10⁻³A
0,010 A
Rled= 12v/0,010A
Rled=1200Ω
Rled=1,2kΩ
LED BLANCO ✓ Rled= 12v/12mA
12mA
12x10⁻³A
0,012 A
Rled= 12v/0,012A
Rled=1000Ω
Rled= 1kΩ
LED VERDE ✓ Rled= 12v/20mA
20mA 20x10⁻³A
0,020 A
Rled= 12v/0,020A
Rled=600Ω

LED AMBAR ✓ Rled= 12v/20mA

20mA 20x10⁻³A
0,020 A
Rled= 12v/0,020A
Rled=600Ω
LED ROJO ✓ Rled= 12v/20mA
20mA
20x10⁻³A
0,020 A
Rled= 12v/0,020A
Rled=600Ω

5. Determine el tipo, la capacitancia y el valor (tensión y tolerancia) de los

siguientes condensadores:

-33 µf 50v
-100 µf 10v
-100 µf 100v
-1000 µf 16v
-220 µf
-10 µf 25v
-221
220pf }
220x10⁻¹²f
220pf

-105 J
1000000pf
1000000x10⁻⁻¹²f
1x10⁻⁶f
1 µf +/- 5% 250v
-22j
22pf +/- 5%
- 12j
12pf +/- 5%
-7j
7pf +/- 5%
-43j
43pf +/- 5%
-20j
20pf +/- 5%
-7.5j

7.5pf +/- 5%

a. Responda cada una de las siguientes preguntas:

b. Multímetro y Multitester ¿Son lo mismo?

Rta= No es lo mismo, ya que las funciones que realiza el multiester las puede
realizar el multimetro

c. ¿Qué magnitudes eléctricas mide un multímetro?

Rta= -Tensión (voltios)
-Corriente (amperios)
-Resistencia(ohmios)
-Continuidad
-Voltaje de corriente alterna
-Corriente continua
-Voltaje DC

d. ¿Cuál es la diferencia entre los números que muestra el display del multímetro
en la escala de intensidad de 2 mA y de 20 mA?
i. El número de decimales.
ii. La unidad.
iii. El tipo de magnitud. (X)

e. ¿Por qué el multímetro digital requiere utilizar pila? De dos razones.

Rta= Porque es portable, ya que alimenta un sistema electronico

f. ¿Qué función cumple el fusible en un multímetro?

Rta= Para proteger de sobrecargas
g. Describa paso a paso como mide la tensión, la corriente y la resistencia de
un bombillo que se encuentra conectado a una fuente de alimentación
¿Cómo procede? Explique.
Rta=

– Se selecciona, en el multímetro que estemos utilizando, la unidad (voltios)

en AC (c.a.).
Como se va a realizar una medición en corriente alterna, no es importante la
posición de los
cables negro y el rojo. Acordarse que en corriente alterna, la corriente fluye
alternadamente en
ambos sentidos.
– Se selecciona la escala adecuada, si tiene selector de escala, (si no se
sabe que magnitud
de voltaje se va a medir, escoger la escala más grande). Si no tiene selector
de escala
seguramente el multímetro (VOM) escoge la escala para medir
automáticamente y vaya a medir
voltaje con multímetro digital.
– Se conecta el multímetro a los extremos del componente (se pone en
paralelo) y se obtiene la
lectura en la pantalla.
La resistencia se mide con un óhmetro, y se conecta entre los dos extremos
de
la resistencia a medir, estando esta desconectada del circuito eléctrico

La intensidad de la corriente se mide con un amperímetro que se intercala en

serie
en el circuito donde se quiere medir la intensidad.

La tensión se mide con un voltímetro y se conecta en paralelo a los dos

puntos
donde se desea medir la tensión. El terminal positivo del voltímetro se
conecta al
terminal positivo de la tensión si la conexión se realiza al revés la medida es
de signo
negativo.

h. Nombre cada una de las siguientes terminales y mencione una aplicación.

Rta= 1) Spa 2) Caiman 3) Tereminal banana 4) Sonda
 i. ¿Cuál es la magnitud máxima que se puede medir en corriente alterna?

Rta= 10A amperios

j. Si desea medir la intensidad de corriente de un circuito del cual no se

conoce las características. ¿Qué escala se debe elegir: 20 μA, 2 mA, 10
A o 200 μA? Justifique su respuesta.
Rta= 20μA ya que se toma como referencia el menor valor

k. ¿Cuál magnitud eléctrica no se puede medir en un circuito cerrado (bajo

tensión)?

Rta= La resistencia no se puede medir en un circuito cerrado

l. Escriba en el cuadro correspondiente, el nombre de cada una de las partes del

multímetro luego especifique la función de cada una.
 6. Considere el siguiente circuito alimentado por una fuente de poder de 6V
de corriente continua y responda las siguientes preguntas:

⮚ ¿Cuantos voltios va a marcar el voltímetro conectado a este circuito?

Rta= 0V
⮚ Que cambio hay que realizar en las conexiones del voltímetro para medir la
diferencia de potencial entre los bornes de la resistencia R2? Realice el dibujo en el
circuito.
 7. Idealice, diseñe y simule el circuito que cumple las siguiente condiciones:

8. Consulte:

¿Qué es un relé o relevador y cuál es su función?

Rta= Dispositivo electromagnético que se encarga de abrir y cerrar el paso de
corriente eléctrica y son accionados bajo este mismo tipo de energía.

¿Qué es un optoacoplador u optoaislador y cuál es su función?

Rta= Es un dispositivo de emisión y recepción, que funciona como un
interruptor activado mediante la luz emitida por un diodo led que satura un
componente optoelectrónico, normalmente en forma de fototransistor.

¿Qué es un oscilador de cristal y para qué sirve?

Rta= Es un circuito electrónico que genera a su salida una señal (corriente o
tensión) oscilante repetitiva, es decir que varía de un valor a otro cada cierto
tiempo, se llama oscilador por que la corriente eléctrica (o tensión) de salida
generada es una corriente que oscila entre diferentes valores.
