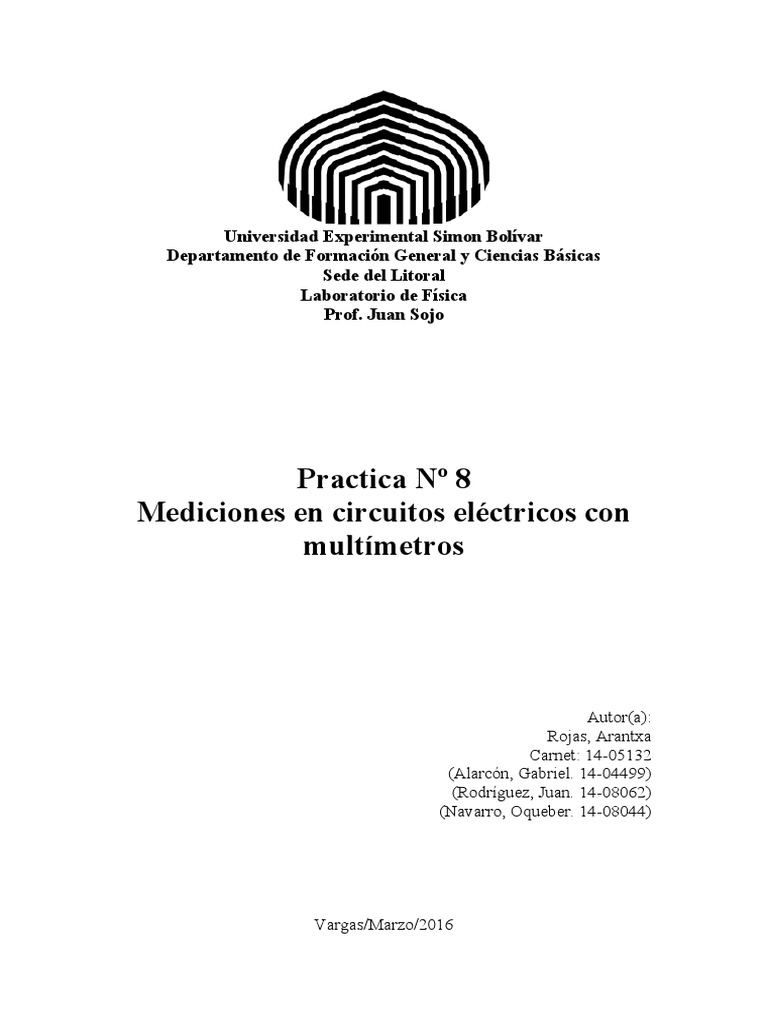

Universidad Experimental Simon Bolívar

Departamento de Formación General y Ciencias Básicas

Sede del Litoral
Laboratorio de Física
Prof. Juan Sojo

Practica Nº 8
Mediciones en circuitos eléctricos con
multímetros

Autor(a):
Rojas, Arantxa
Carnet: 14-05132
(Alarcón, Gabriel. 14-04499)
(Rodríguez, Juan. 14-08062)
(Navarro, Oqueber. 14-08044)

Vargas/Marzo/2016
 Introducción
En los conductores, los electrones están agrupados alrededor del núcleo
de los átomos, los más externos, denominados electrones de valencia
pueden escapar con facilidad del átomo paterno al someterlos a la acción
de un campo eléctrico, poniéndose en movimiento a través de la
estructura reticular del conductor, de esa manera se produce la corriente
eléctrica. En todo conductor se puede definir la intensidad de corriente
eléctrica como la carga que pasa por unidad de tiempo a través de una
sección transversal del conductor, la unidad utilizada para referirse a la
intensidad es el amperio (A) que corresponde a la intensidad de una
corriente que transporte un culombio por segundo. Se toma como unidad
de potencial el voltio (V), y se define como la diferencia de potencial
entre dos puntos tales que, al transportar un culombio de uno a otro, se
realice un trabajo de 1 Joule. Y por ultimo, como unidad de resistencia se
utiliza el ohmio (Ω), siendo la resistencia de un conductor tal que, al
aplicarle en sus terminales una diferencia de potencial de 1V, circule por
el la intensidad de 1A. En esta práctica de laboratorio se observará el
comportamiento del voltaje y la corriente en circuitos eléctricos simples,
además de la relación corriente-voltaje existente en distintos
configuraciones de resistores.
Objetivos
1. Reconocer valores de resistencias mediante código de colores.
2. Instalar un circuito simple constituido por una fuente de voltaje
(DC) y una combinación de resistencias.
3. Medir corrientes, voltajes y resistencias utilizando un multímetro
4. Explicar la relación voltaje-corriente por la ley de ohm.

Procedimiento Experimental
Esta práctica de laboratorio consta de dos partes en las que se busca
observar el comportamiento de los distintos elementos que componen un
circuito eléctrico básico, es decir, Corriente, Voltaje y Resistencia. En la
primera parte se determinará el valor de algunas resistencias utilizando el
código de colores de cuatro bandas. Para la segunda parte se estudiará el
comportamiento del voltaje y la corriente en circuitos DC (Corriente
Directa/Continua) para distintas configuraciones de resistores.

Materiales e Instrumentos
1. Resistores: Es un componente electrónico diseñado para introducir
una resistencia eléctrica determinada entre dos puntos de un
circuito eléctrico. Para esta práctica de laboratorio se utilizaron
resistores de 120Ω, 47KΩ, 820Ω, 260Ω y 1KΩ.
2. Fuente de Voltaje (DC): Es un dispositivo que convierte la
tensión alterna de la red de suministro (tomacorriente), en una o
 varias tensiones prácticamente continúas (también puede tratarse
de una batería).
3. Multímetro Analógico / Digital: Es un instrumento eléctrico
portátil para medir directamente magnitudes eléctricas activas
(corrientes y diferencia de potenciales) y pasivas (resistencias) en
corriente directa o corriente alterna. Para esta práctica de
laboratorio se utilizó un multímetro digital y un multímetro
analógico.
4. Código de Colores: Es un sistema que permite determinar el valor
de una resistencia.

PARTE I: Medición de Resistores.

Utilizando una tabla con el código de colores de cuatro bandas se
determinó el valor teórico de cada resistencia, luego, se comprobó el
resultado obtenido realizando la medición experimental de cada resistor,
y para eso, se utilizó un multímetro analógico y un multímetro digital.

Figura Nº 1: Código de Colores.

 Figura Nº 2: Multímetro analógico.

El procedimiento para utilizar el multímetro analógico es el siguiente:

 Resistores:
1. Calibrar el instrumento juntando sus contactos (negativo o
común con el positivo) ajustar la aguja del multímetro en
cero utilizando el ajuste de 0Ω.
2. Seleccionar uno de los rangos dispuestos para medir
resistencias en el selector.
3. El resultado obtenido debe ser multiplicado por el rango
seleccionado en el selector.
 Voltaje
1. Introducir los terminales de los contactos en las entradas para
medir voltajes.
2. Identificar si la fuente de voltaje es DC (Direct Current
(Corriente Directa/Continua)) o AC (Alternate Current
(Corriente Alterna)) y seleccionar la modalidad indicada.
3. Seleccionar un rango de voltajes (será el voltaje máximo que
medirá el multímetro en el rango seleccionado) en el selector.
4. Colocar los contactos del multímetro de manera paralela a
cualquier elemento del circuito en el que se requiera medir el
voltaje.
 Corriente
1. Introducir los terminales de los contactos en las entradas
para medir corrientes.
2. Previamente debe determinarse si el circuito es AC o DC.
3. Seleccionar un rango para medir corrientes en el selector.
4. Colocar los contactos del multímetro en serie con cualquier
elemento del circuito en el que se requiera medir la corriente.
Es de suma importancia conocer una aproximación del voltaje y corriente
en el circuito (una manera segura de obtener las aproximaciones es
realizando un análisis del circuito o calculándolas teóricamente), debido a
que seleccionar el rango adecuado en el selector evitara que se dañe el
medidor del multímetro.

Figura Nº 3: Multímetro Digital.

Ya sea para medir el valor resistivo de un circuito, voltaje o corriente, el

procedimiento para utilizar un multímetro digital es el siguiente:
1. Introducir los terminales de los contactos en las entradas del
multímetro.
2. Seleccionar la modalidad y el rango para realizar la medida
deseada.
3. Colocar los contactos del multímetro en paralelo con cualquier
elemento del circuito en el que se requiera medir la resistencia (Ω)
o el voltaje (V)
4. Colocar los contactos del multímetro en serie con cualquier
elemento del circuito en el que se requiera medir la corriente (A).

El multímetro digital automáticamente mostrara los resultados en la

pantalla del equipo, incluyendo los prefijos y las unidades de la
medición.

PARTE I: Medidas de resistencia total en circuitos serie/paralelo.

Resistencia total de un circuito en Serie.

Se conectaron en serie las resistencias R1 , R2 y R4 . A continuación se
realizó la medición teórica del valor resistivo del sistema. Luego, se
realizo la medida experimental del valor resistivo del sistema utilizando
un multímetro analógico y un multímetro digital.

Resistencia total de un circuito en Paralelo.

Se conectaron en paralelo las resistencias R1 y R3 . De la misma manera,
se procedió a realizar el cálculo teórico del valor resistivo del sistema.
Luego, se realizó la medida experimental del sistema utilizando el
multímetro analógico y el multímetro digital.

PARTE II: Mediciones de Voltajes y Corrientes en un circuito DC.

Se realizó el montaje del circuito Nº 1 y luego de hacer los cálculos de
voltajes y corrientes teóricas, se procedió a utilizar la fuente de voltaje
DC, el multímetro analógico y el multímetro digital para realizar la
medida experimental de los voltajes y corrientes en cada resistor.

Circuito Nº 1:

Se puede observar que el circuito Nº 1 es un circuito mixto. Esto implica

que en el circuito se encuentran algunos resistores en serie y otros
resistores en paralelo. El objetivo es aplicar los criterios de resistores en
serie y resistores en paralelo para observar si dichos criterios se cumplen
en un circuito compuesto de ambas configuraciones.

Análisis de Resultados

PARTE I: Medición de Resistores:

Resistor Nº 1:

Resistor Nº 2:
 Resistor Nº 3:

Resistor Nº 4:

Resistor Nº 5:

PARTE I: Medición de Resistores: Comparación de los resultados

obtenidos
Tabla 1
Resistor CC M. Digital M. Analógico
R1 (120±10%) Ω 0.132kΩ (1.2±0.2)100Ω
R2 (47k±5%) Ω 47.2kΩ (4.6±0.2)10kΩ
R3 (820±5%) Ω 0.946kΩ (9.4±0.5)100Ω
R4 (260±5%) Ω 0.361kΩ (3.6±0.2)100Ω
R5 (1k±10%) Ω 1.11kΩ (11±1)100 Ω

PARTE I: Medición de resistencia total en circuitos serie/paralelo.

Resistencias en serie: R1+R2+R4
Tabla 2
Teórico M. Digital M. Analógico
47.380kΩ 47.69kΩ (4.6±0.2)10k Ω

Resistencias en paralelo: R1//R3

Tabla 3
Teórico M. Digital M. Analógico
104.68Ω 116.2Ω (1.2±0.2)100Ω

PARTE II: Mediciones de Voltajes y Corrientes en un circuito DC.

Voltajes:
Tabla 4
 M. M.
Resistor teórico Digital Analógico
R 1=120 2.59V 2.52V (2.5V±0.2)
R 2=47k 17.4V 17.71V (17.5V±0.5)
R 3=820 17.4V 17.71V (17.5V±0.5)

Corrientes:
Tabla 3
Resistor teórico M. Digital M. Analógico
R 1=120 21.2mA   (2mA±0.02)
R 2=47k 370μA   (360μA±0.02)
R 3=820 21.2mA   (180mA±2)

Las mediciones de corriente con el multímetro digital no se realizaron

debido a que el instrumento presentaba averías. Se verificó que el
instrumento se encontrara en la modalidad DC y que el mismo se
encontrara en serie con el elemento a medir. Los resultados que mostraba
en la pantalla no coincidían con los resultados obtenidos teóricamente o
con los obtenidos con el multímetro analógico.

Discusión de Resultados
Los resultados obtenidos en la presente práctica de laboratorio fueron
satisfactorios. En la primera parte del experimento se observó que los
valores de los resistores obtenidos a partir del código de colores de cuatro
bandas coincidieron en cierto porcentaje con los valores obtenidos del
multímetro analógico y el multímetro digital. En la segunda parte del
experimento se observó la relación que guardan el voltaje y la corriente
en un sistema de corriente directa (DC) y que los mismos cumplen de la
Ley de Ohm, esta dicta que la corriente en un circuito DC es directamente
proporcional al voltaje e inversamente proporcional a la resistencia del
mismo. También se comprobó que la sumatoria del voltaje en cada
resistor de un circuito en serie es igual al voltaje entregado por la fuente y
que la corriente en ese circuito debe ser igual en cada resistor. De la
misma manera, se observó que la diferencia de potencial en cada resistor
de un circuito en paralelo debe ser el mismo y que la sumatoria de la
corriente en cada resistor de ese circuito debe ser igual a la corriente total
del sistema. Ambos criterios fueron aplicados exitosamente en un circuito
mixto.

Conclusión
Los objetivos de esta práctica de laboratorio fueron cumplidos de manera
satisfactoria, se determinó el valor de diferentes resistores utilizando el
código de colores, se instaló un circuito simple constituido por una fuente
de voltaje DC y una combinación de resistores y se midieron los voltajes,
corrientes y resistencias utilizando un multímetro analógico y un
multímetro digital, además, las mediciones realizadas se comprobaron
con cálculos teóricos, en los que se observó que la corriente en un
elemento de un circuito eléctrico es directamente proporcional al voltaje
en el mismo e inversamente proporcional a la resistencia de dicho
elemento.

Bibliografía
1. Leal, D. (s.f). Practica N 8, Mediciones en circuitos eléctricos con
multímetro. [Figura Nº 1]. Recuperado de:
https://drive.google.com/file/d/0B65tN97fVlXBcnRRdDY2ZnQy
MkE/view
2. Leal, D. (s.f). Practica N 8, Mediciones en circuitos eléctricos con
multímetro. [Figura Nº 2]. Recuperado de:
https://drive.google.com/file/d/0B65tN97fVlXBcnRRdDY2ZnQy
MkE/view
3. Leal, D. (s.f). Practica N 8, Mediciones en circuitos eléctricos con
multímetro. [Figura Nº 3]. Recuperado de:
https://drive.google.com/file/d/0B65tN97fVlXBcnRRdDY2ZnQy
MkE/view
4.
5. Leal, D. (s.f). Practica N 8, Mediciones en circuitos eléctricos con
multímetro. [Circuito Nº 1]. Recuperado de:
https://drive.google.com/file/d/0B65tN97fVlXBcnRRdDY2ZnQy
MkE/view
