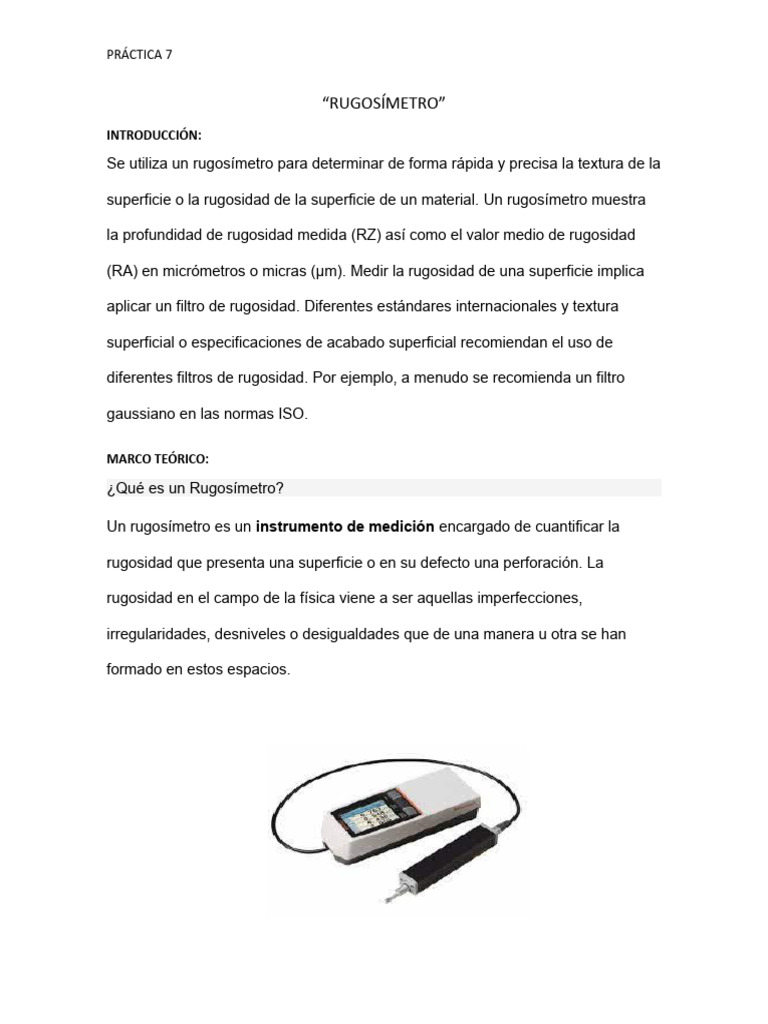

PRÁCTICA 7

“RUGOSÍMETRO”
INTRODUCCIÓN:

Se utiliza un rugosímetro para determinar de forma rápida y precisa la textura de la

superficie o la rugosidad de la superficie de un material. Un rugosímetro muestra

la profundidad de rugosidad medida (RZ) así como el valor medio de rugosidad

(RA) en micrómetros o micras (µm). Medir la rugosidad de una superficie implica

aplicar un filtro de rugosidad. Diferentes estándares internacionales y textura

superficial o especificaciones de acabado superficial recomiendan el uso de

diferentes filtros de rugosidad. Por ejemplo, a menudo se recomienda un filtro

gaussiano en las normas ISO.

MARCO TEÓRICO:

¿Qué es un Rugosímetro?

Un rugosímetro es un instrumento de medición encargado de cuantificar la

rugosidad que presenta una superficie o en su defecto una perforación. La

rugosidad en el campo de la física viene a ser aquellas imperfecciones,

irregularidades, desniveles o desigualdades que de una manera u otra se han

formado en estos espacios.

PRÁCTICA 7

¿Para qué sirve un Rugosímetro?

El rugosímetro sirve para medir la rugosidad que presenta cualquier superficie

con una gran exactitud, precisión y alta confiabilidad, ya que es capaz de hacerlo

de manera rápida una vez que entra en contacto con dicha superficie.

Se puede afirmar que el rugosímetro mide es la microgeometría, lo que se traduce

como la profundidad que presentan esos desniveles, imperfecciones u

ondulaciones en una superficie de distintas piezas, artefactos, entre otros,

después de haber sido fabricadas.

Lo que significa que es un sello de calidad pues comprueba que las rugosidades

estén al mínimo, ofreciendo un producto garantizado, con durabilidad y sin

imperfecciones.

¿Cómo funciona un Rugosímetro?

El rugosímetro es un dispositivo compacto y con un mecanismo de funcionamiento

bastante sencillo. Hay que saber que la unidad de medida del rugosímetro es

las micras expresadas en una serie de parámetros:

Rugosidad aritmética (Ra)

El aparato en este caso contabiliza todas las rugosidades que ha tomado y lo que

hace es sacar el promedio de éstas y reflejarlo como Ra.

Rugosidad mediana (Rz)

Permite establecer cuál es la longitud que existe entre la rugosidad de mayor

tamaño y la rugosidad de menor tamaño.

PRÁCTICA 7

Rugosidad total (Rt)

Suma todas las alturas máximas que se han reflejado desde el centro.

Rugosidad cuadrada (Rq)

Calcula una raíz cuadrada de todas las rugosidades que se han conseguido a lo

largo de la superficie.

Para poder hacer las mediciones de las rugosidades este elemento se compone

en el interior por un sensor capaz de detectar todas esas irregularidades casi de

manera perfecta.

Lo único que debes hacer es poner el aparato en contacto con la superficie y

automáticamente te dará los valores obtenidos de éste en micras en la pantalla

que tiene incluida.

Y de allí, podrás sacar conclusiones al respecto y verificar que se encuentre las

rugosidades en el más mínimo valor, para mantener pulida la superficie o

perforación.

Usos del Rugosímetro

Los rugosímetros son unos instrumentos que pueden abarcar muchos campos

especialmente en el sector industrial y metrológico, ya que posee la cualidad

única de medir las rugosidades, lo cual no es común encontrar en los diferentes

instrumentos.

Los principales usos del rugosímetro están orientados a cumplir las siguientes

aplicaciones:
PRÁCTICA 7

Permite determinar las imperfecciones de crestas y valles, lo cual es imposible

determinar a simple vista.

El rugosímetro es un instrumento capaz de cuantificar la calidad que tienen

diferentes superficies y perforaciones

Puede medir la rugosidad que presentan las piezas mecánicas.

Con el rugosímetro se puede determinar el nivel de desgaste, así como la

resistencia que puede tener una pieza mecánica.

La determinación del grado de fricción que tiene un material elaborado por

cualquier industria destinada a la elaboración de piezas mecánicas.

Es usado en los laboratorios para la medición en diferentes superficies.

En líneas generales, se puede afirmar que este instrumento es una aliado

inalienable para cualquier complejo industrial pues permite verificar la excelencia

de sus productos y por ende, asegurando las ventas en el mercado mundial.

Tipos de Rugosímetro

El rugosímetro se divide en un gran número de modelos que van a depender de

los elementos anexos que posea, especialmente relacionados con el palpador,

así como también, de las funcionalidades que es capaz de realizar. Los tipos de

rugosímetro más significativos son los siguientes:

Según el tipo de tacto

Tomando en consideración el tipo de tacto, el rugosímetro dos tipos, a

continuación, te muestro cuáles son:

PRÁCTICA 7

De contacto

Son los que tienen una punta llamada palpador, la cual acercamos y contactamos

levemente con la superficie esperando que los sensores hagan su trabajo y

obtengan las mediciones de las rugosidades.

Sin contacto

Por su parte, este tipo de rugosímetro no entra en contacto con las superficies,

sino que dirige un láser que es capaz de analizar la superficie y hacer las

observaciones correspondientes a la rugosidad.

Según el palpador

Este modelo de palpador se desplaza a lo largo de toda la superficie para poder

hacer el respectivo análisis de la rugosidad, usando un amplificador para poder

ir guardando los datos que vaya obteniendo.

Rugosímetro con palpador inductivo

Inductivo significa como se desplaza este palpador, que en este caso va a cambiar

el campo magnético y el flujo de éste para que pueda generar una señal eléctrica

que posteriormente será leída por el aparato.

PRÁCTICA 7

Rugosímetro con palpador capacitivo

Este rugosímetro se mueve de manera vertical exclusivamente y lo que hace es

modificar la capacidad que tiene el condensador y con ella, la señal eléctrica que

envía.

Rugosímetro con palpador piezoeléctrico

Se denomina así, pues a moverse este palpador va a modificar absolutamente

todo el producto piezoeléctrico, quién al cambiar generará una señal eléctrica al

aparato.

Rugosímetro con patín mecánico

En este caso es el patín el que va a registrar estas irregularidades mientras la

aguja que posee recorre toda la superficie a analizar, separando de esta manera

dos conceptos importantes: Ondulación y la rugosidad.

Rugosímetro de filtrado eléctrico

Una vez que el palpador envíe las señales, serán tomadas por un filtro de carácter

eléctrico que va a eliminar estas ondulaciones y aquellos datos innecesarios para

el cálculo.
PRÁCTICA 7

Rugosímetro mixto

Pues es capaz de mezclar tanto el palpador con el láser y lo que hace es funcionar

como un amplificador de la luz gracias a la estimulación de la radiación. Este es

uno de los tipos de rugosímetros más actuales y con mayor precisión en el

mercado.

Puedes constatar cómo se ha especializado el rugosímetro, para tener un mejor

alcance en la medición y procurar emplear toda la tecnología correspondiente, en

vísperas de generar mejores resultados.

Características de un Rugosímetro

El rugosímetro cuenta con una gran cantidad de características que le permiten

tener una exclusividad bastante marcada, lo cual es importante conocer para

comprender cómo es capaz de hacer estas mediciones de rugosidad de manera

extraordinarias.

Sus características principales son las siguientes:

Es un aparato muy práctico que tiene una gran precisión en el cálculo de las

rugosidades empleando un sensor.

Por lo general este instrumento viene acompañado de otros elementos como un

maletín, un calibrador y un protector.

Usa como fuente de alimentación una batería la cual puedes cargar fácilmente con

el cargador que posee.

PRÁCTICA 7

El rugosímetro trabaja bajo las normas DIN quienes son las que regulan todos

estos aspectos de rugosidad.

No se debe presionar todo el rugosímetro contra la superficie pues recordemos

que tiene sensores que son sensibles a los golpes, basta con acercar el

dispositivo ligeramente.

Puede transferir los valores de rugosidad a tu computador personal, para un

análisis más detallado de los datos.

El rugosímetro está conformado por las siguientes piezas: Cabeza, transductor,

filtro mecánico y eléctrico, pantalla, caja de arrastre, calculadora, registrador,

batería, entre otros.

Es un instrumento muy completo, complejo, pero de fácil utilización gracias a la

tecnología que posee de sensores y de calculadores internos que realizan el

trabajo con éxito.

Importancia del Rugosímetro

El rugosímetro ha sido una pieza importante en el campo principalmente industrial,

pues todas las piezas que se producen son sometidas a este proceso de

medición y verificación de la calidad.

Lo cual es sumamente necesario para asegurar la perfección de las piezas y

aparatos producidos, otorgando a la población productos con una mínima o casi

nula cantidad de imperfecciones.

PRÁCTICA 7

Además, hay que destacar que ha sido un instrumento trascendental en avances

relacionados con la metrología, tan importante para entender las magnitudes, su

trazabilidad para augurar la normalización de éstas.

Vale la pena mencionar, que la rugosidad es una rama de esta ciencia y es muy

estudiada por las ingenierías industriales para poder reducir las fallas e

irregularidades que presentan los objetos una vez fabricados.

Lo mejor de todo es que es la ciudadanía la que goza de cada uno de los

productos verificados por este instrumento, bien sea piezas mecánicas, tornillos,

entre otros. Usados para satisfacer las necesidades más básicas.
