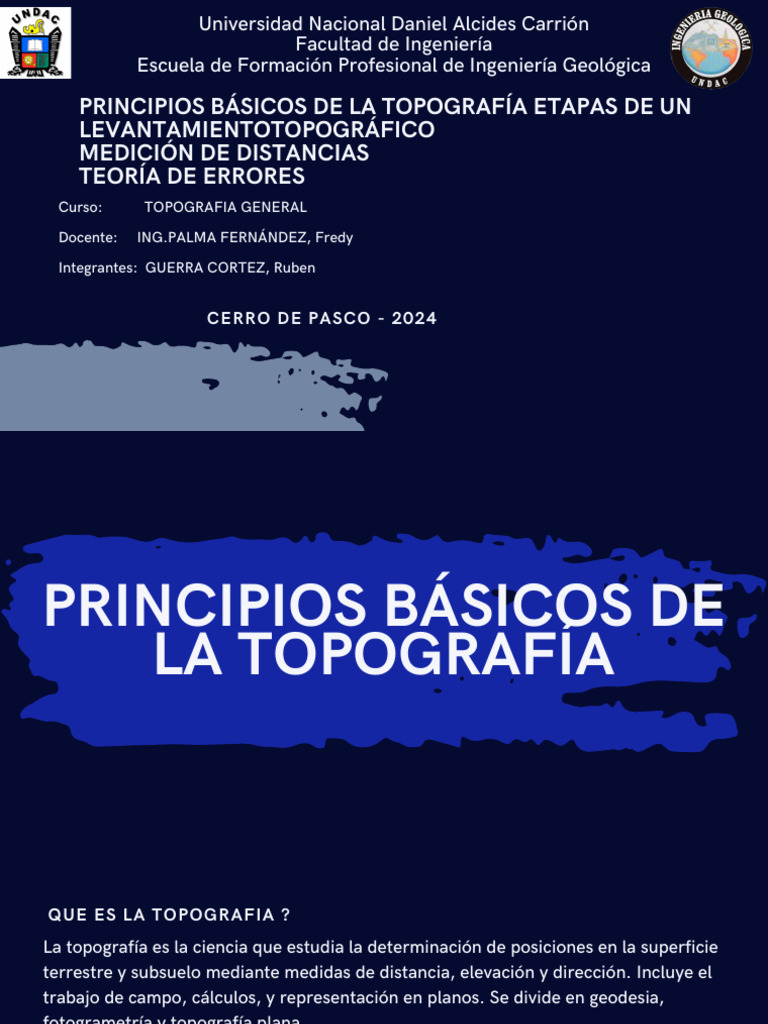

Universidad Nacional Daniel Alcides Carrión

Facultad de Ingeniería
Escuela de Formación Profesional de Ingeniería Geológica

PRINCIPIOS BÁSICOS DE LA TOPOGRAFÍA ETAPAS DE UN

LEVANTAMIENTOTOPOGRÁFICO
MEDICIÓN DE DISTANCIAS
TEORÍA DE ERRORES
Curso: TOPOGRAFIA GENERAL

Docente: ING.PALMA FERNÁNDEZ, Fredy

Integrantes: GUERRA CORTEZ, Ruben

CERRO DE PASCO - 2024

PRINCIPIOS BÁSICOS DE
LA TOPOGRAFÍA
QUE ES LA TOPOGRAFIA ?
La topografía es la ciencia que estudia la determinación de posiciones en la superficie
terrestre y subsuelo mediante medidas de distancia, elevación y dirección. Incluye el
trabajo de campo, cálculos, y representación en planos. Se divide en geodesia,
fotogrametría y topografía plana.

QUE ES LA GEODESIA ?
La geodesia se encarga de medir extensiones de terreno para diversos fines,
considerando la forma real de la Tierra para mayor precisión. Los levantamientos de
alta precisión establecen puntos geodésicos como referencia para otros
levantamientos.
 QUE ES LA FOTOGRAMETRÍA ?
La fotogrametría utiliza fotografías para crear mapas topográficos, ya sea desde
aviones (aérea) o el suelo (terrestre), aplicándose en trabajos topográficos. Se basa en
principios de perspectiva y triangulación para proyecciones precisas. Incluye la
fotointerpretación para análisis cualitativo. La fotogrametría aérea permite trabajos
rápidos y detallados en lugares inaccesibles, mientras que la terrestre se utiliza en
zonas montañosas y accidentes de tránsito. Se realizan estudios de planos,
reconocimiento del terreno, fijación de puntos de control, toma y desarrollo de
fotografías, ensamblaje de mosaicos y elaboración de planos.
 LA TOPOGRAFIA PLANA
El levantamiento topográfico plano se enfoca en medir terrenos en un plano horizontal
sin considerar la curvatura terrestre, adecuado para áreas pequeñas. La precisión
obtenida suele ser aceptable para proyectos de ingeniería, ya que los errores por no
considerar la curvatura son insignificantes en distancias cortas. Solo se debe
considerar la forma real de la tierra en levantamientos de gran escala y alta precisión,
especialmente al determinar alturas. La nivelación de puntos consecutivos se realiza a
distancias cortas, lo que permite que las alturas medidas sean referidas de manera
efectiva sin tener en cuenta la curvatura terrestre.
 FUNDAMENTOS DE LA TOPOGRAFIA PLANA
La topografía se divide en ingeniería topográfica, geodesta y fotogrametría,
interrelacionadas pero distintas. Las guías de clase se centran en la topografía plana
para cálculos de superficies, distancias y planos utilizados en proyectos de ingeniería
civil. Los levantamientos topográficos son fundamentales en la planificación y
construcción de diversas obras, desde carreteras hasta sistemas de agua y líneas de
transmisión.
DIVISIÓN BÁSICA PARA EL ESTUDIO DE LA TOPOGRAFÍA PLANA

Para el estudio de la topografía plana se divide en dos grandes áreas que son la
Altimetría y la Planimetría
Planimetría o control horizontal
La planimetría considera la proyección del terreno en un plano horizontal para medir
distancias y áreas, sin tener en cuenta las elevaciones. Se utilizan ángulos y distancias
desde puntos de referencia para ubicar puntos en la tierra. La Poligonal Base forma la
red principal del levantamiento, referenciando todos los detalles del terreno.

Altimetría o control vertical

La altimetría mide las diferencias de elevación en el terreno para obtener un esquema
vertical basado en alturas, pendientes e inclinaciones entre puntos.

Planimetría y altimetría simultáneas

La combinación de áreas de topografía plana permite crear un "plano topográfico"
detallando la posición y elevación de puntos del terreno. Las curvas de nivel
representan la altitud de los puntos, mostrando el relieve del terreno en el dibujo.
TRABAJO Y OPERACIONES DE CAMPO.

Toma de decisiones para la selección del método del levantamiento, los

instrumentos y equipos necesarios, la comprobación y corrección de los mismos, la
precisión requerida para el levantamiento.
Determinación de la mejor ubicación de los vértices de una poligonal base o de
referencia (ya sea abierta, cerrada o ramificada) que va a conformar el esqueleto o
estructura del levantamiento.
Programación del trabajo y la toma o recolección de datos necesarios, realización
de mediciones (distancias, alturas, direcciones) y su correspondiente registro en
libretas adecuadas, denominadas "carteras de topografía", ya sea de manera
manual o electrónica
Colocación y señalamiento de mojones de referencia para delinear, delimitar,
marcar linderos, fijar puntos, guiar trabajos de construcción y controlar
mediciones.
TRABAJO Y OPERACIONES DE OFICINA O GABINETE.

Coordenadas cartesianas de todos los puntos.

Distancia entre puntos.
Angulos entre dos alineamientos.
Dirección de un alineamiento con base en una línea tomada como referencia.
Areas de lotes, parcelas, franjas, áreas de secciones transversales.
Cubicaciones o determinación de volúmenes de tierras.
Alturas relativas de puntos.
Finalmente se debe confeccionar un plano o mapa a escala (representación gráfica
o dibujo) de los puntos y objetos y detalles levantados en el campo. Los planos
pueden ser representaciones en planta de relieve, de perfiles longitudinales de
líneas, de secciones transversales, cortes, relleno, etc.
LEVANTAMIENTO TOPOGRÁFICO
CLASES DE LEVANTAMIENTOS DE TOPOGRAFÍA
PLANA

Según la finalidad de los trabajos topográficos, existen varios tipos

de levantamientos con procedimientos específicos para cumplir con
exigencias y requerimientos particulares.Entre los levantamientos
más corrientemente utilizados están los siguientes:
LEVANTAMIENTOS DE TIPO GENERAL (LOTES Y PARCELAS)

Estos levantamientos tiene por objeto marcar o localizar linderos, medianías o límites
de propiedades, medir y dividir superficies, ubicar terrenos en planos generales ligando
con levantamientos anteriores o proyectar obras y construcciones. Las principales
operaciones son:
Definición de itinerario y medición de poligonales por los linderos existentes para
hallar su longitud y orientación o dirección.
Replanteo de linderos desaparecidos partiendo de datos anteriores sobre longitud
y orientación valiéndose de toda la información posible y disponible.
División de fincas en parcelas de forma y características determinadas, operación
que se conoce con el nombre de particiones.
Amojonamiento de linderos para garantizar su posición y permanencia.
Referencia de mojones, ligados posicionalmente a señales permanentes en el
terreno.
Cálculo de áreas, distancias y direcciones, que es en esencia los resultados de los
trabajos de agrimensura.
Representación gráfica del levantamiento mediante la confección o dibujo de
planos.
Soporte de las actas de los deslindes practicados
LEVANTAMIENTO LONGITUDINAL O DE VÍAS DE
COMUNICACIÓN
Son los levantamientos que sirven para estudiar y construir vías de transporte o
comunicaciones como carreteras, vías férreas, canales, líneas de transmisión,
acueductos, etc. Las operaciones son las siguientes:

Levantamiento topográfico de la franja donde va a quedar emplazada la obra tanto

en planta como en elevación (planimetría y altimetría simultáneas).
Diseño en planta del eje de la vía según las especificaciones de diseño geométrico
dadas para el tipo de obra.
Localización del eje de la obra diseñado mediante la colocación de estacas a cortos
intervalos de unas a otras, generalmente a distancias fijas de 5, 10 o 20 metros.
Nivelación del eje estacado o abscisado, mediante itinerarios de nivelación para
determinar el perfil del terreno a lo largo del eje diseñado y localizado.
Dibujo del perfil y anotación de las pendientes longitudinales
Determinación de secciones o perfiles transversales de la obra y la ubicación de los
puntos de chaflanes respectivos.
Cálculo de volúmenes (cubicación) y programación de las labores de explanación o
de movimientos de tierras (diagramas de masas), para la optimización de cortes y
rellenos hasta alcanzar la línea de subrasante de la vía.
LEVANTAMIENTOS DE MINAS

Estos levantamientos tienen por objeto fijar y controlar la posición de los trabajos
subterráneos requeridos para la explotación de minas de materiales minerales y
relacionarlos con las obras superficiales. Las operaciones corresponden a las
siguientes:

Determinación en la superficie del terreno de los límites legales de la concesión y

amojonamiento de los mismos.
Levantamiento topográfico completo del terreno ocupado por la concesión y
confeccionamiento del plano o dibujo topográfico correspondiente.
Localización en la superficie de los pozos, excavaciones, perforaciones para las
exploraciones, las vías férreas, las plantas de trituración de agregados y minerales y
demás detalles característicos de estas explotaciones.
Levantamiento subterráneo necesarios para la localización de todas las galerías o
túneles de la misma.
Dibujo de los planos de las partes componentes de la explotación, donde figuren las
galerías, tanto en sección longitudinal como transversal.
Dibujo del plano geológico, donde se indiquen las formaciones rocosas y accidentes
geológicos.
Cubicación de tierras y minerales extraídos de la excavación en la mina.
LEVANTAMIENTOS HIDROGRÁFICOS

Estos levantamientos se refieren a los trabajos necesarios para la obtención de los

planos de masas de aguas, líneas de litorales o costeras, relieve del fondo de lagos y
ríos, ya sea para fines de navegación, para embalses, toma y conducción de aguas,
cuantificación de recursos hídricos, etc. Las operaciones generales son las siguientes:

Levantamiento topográfico de las orillas que limitan las masas o corrientes de agua.
Batimetría mediante sondas ecográficas para determinar la profundidad del agua y
la naturaleza del fondo.
Localización en planta de los puntos de sondeos batimétricos mediante
observaciones de ángulos y distancias.
Dibujo del plano correspondiente, en el que figuren las orillas, las presas, las
profundidades y todos los detalles que se estimen necesarios.
Observación de las mareas o de los cambios del nivel de las aguas en lagos y ríos
Medición de la intensidad de las corrientes o aforos de caudales o gastos (volumen
de agua que pasa por un punto determinado de la corriente por unidad de tiempo).
TEORÍA DE ERRORES
 ERRORES DE LAS MEDICIONES TOPOGRÁFICAS
En topografía, las medidas no son exactas debido a imperfecciones en los
equipos, capacidades de los operadores y condiciones atmosféricas. Es
crucial minimizar las equivocaciones, que son errores graves causados por
descuidos, para evitar repetir trabajos de campo y aumentar costos y tiempo.
Es fundamental conocer y reducir los errores para garantizar resultados
precisos que cumplan con los estándares de precisión requeridos.Las causas
de los errores pueden ser de tres tipos.
INSTRUMENTALES:
debido a la imperfección en la construcción de los aparatos o elementos de
medida, tales como la aproximación de las divisiones de círculos horizontales
o verticales, arrastre de graduaciones de un tránsito o teodolito, etc

PERSONALES:
debido a limitaciones de los observadores u operadores, tales como
deficiencia visual, mala apreciación de fracciones o interpolación de medidas,
etc.
NATURALES:
debido a las condiciones ambientales imperantes durante las mediciones tales
como el fenómeno de refracción atmosférica, el viento, la temperatura, la
gravedad, la declinación magnética, etc
 ERRORES SISTEMÁTICOS O ACUMULATIVOS
Para condiciones de trabajo fijas en el campo, los errores sistemáticos,
acumulativos y corregibles incluyen mediciones incorrectas con teodolitos y
cintas mal graduadas, así como errores por temperatura y tensión en las
mediciones con cinta.
ERRORES ACCIDENTALES, ALEATORIOS O
COMPENSATORIOS
Los errores aleatorios se producen de forma impredecible, pueden ser
positivos o negativos y se presentan en diversas situaciones, como lecturas
angulares incorrectas o visuales descentradas. Pueden reducirse con medidas
cuidadosas y repeticiones. Los errores sistemáticos se corrigen, pero los
aleatorios persisten.
 CLASES Y UNIDADES DE LAS
MEDICIONES EN TOPOGRAFÍA
 CLASES Y UNIDADES DE LAS MEDICIONES EN
TOPOGRAFÍA
Se utilizan diferentes métodos en topografía como cintas de acero,
niveles, taquimetría y estadimetría para medir distancias y
elevaciones. También se emplean tránsitos o teodolitos para medir
ángulos con alta precisión. Las aplicaciones incluyen medir
longitudes, elevaciones, áreas y ángulos con un sistema de unidades
consistente.
 UNIDADES LINEALES
Las unidades lineales se basan en el sistema métrico SI con el metro como
unidad base. Inicialmente definido de forma impráctica, se utilizan barras de
acero y luego una barra de platino-iridio como estándares. En 1960, se
redefinió basándose en la longitud de onda del Criptón 86, y en 1983, se
definió como la distancia que la luz recorre en 1/299.792.458 segundos en el
vacío.

UNIDADES DE AREA
Las unidades de área incluyen metros cuadrados (m²), hectáreas (ha),
fanegadas (fan) y kilómetros cuadrados (Km²). Una hectárea es un cuadrado
de 100 metros de lado (10,000 m²) y un kilómetro cuadrado equivale a 100
hectáreas. Una fanegada es un cuadrado de 80 metros de lado (6,400 m²).
 UNIDADES DE VOLUMEN
La unidad de volumen es el metro cúbico (m3), utilizado en movimientos de
tierra para construcción. La producción de equipos se expresa en m3/hora o
yardas cúbicas, con una equivalencia de 1 yarda cúbica = 0.7646 m3. Para
aforos de caudales se usan litros o decímetros cúbicos, donde 1 m3 equivale a
mil litros.

UNIDADES ANGULARES
Las mediciones angulares pueden ser sexagesimales (360 grados) o
centesimales (400 grados). En el sistema sexagesimal, un grado tiene 60
minutos y cada minuto tiene 60 segundos. En el sistema centesimal, un
cuarto de círculo equivale a 100 grados centesimales, donde cada grado se
divide en 100 unidades. Un grado centesimal es igual a 0.9 grados
sexagesimales.
Gracias
