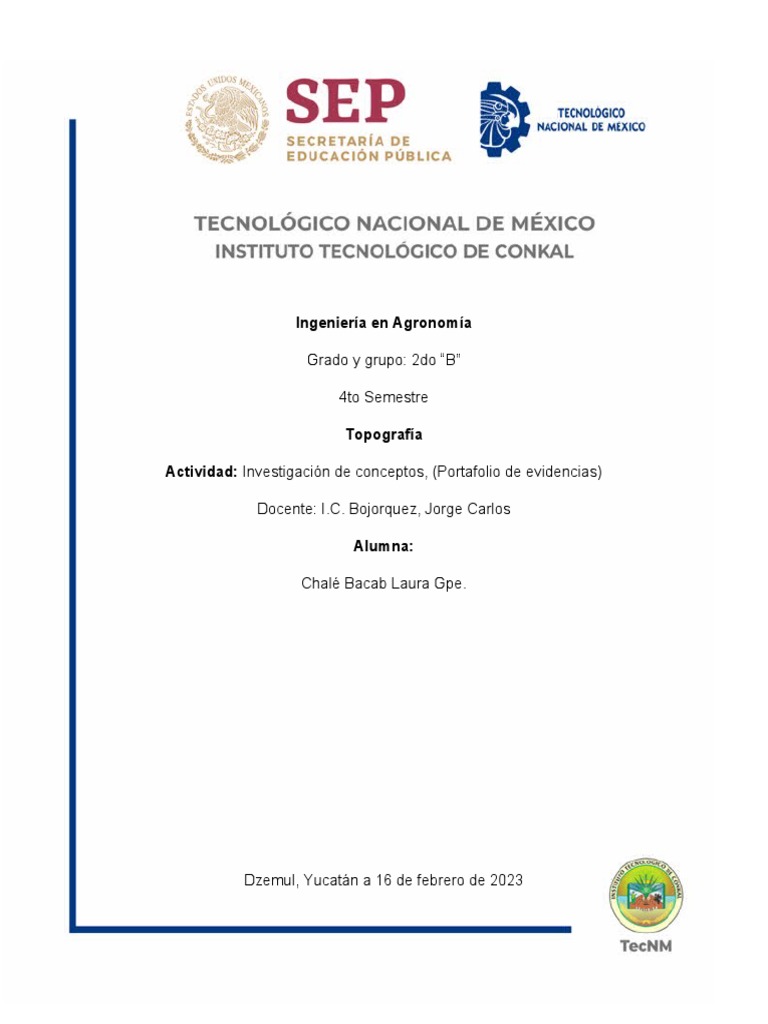

Ingeniería en Agronomía

Grado y grupo: 2do “B”

4to Semestre

Topografía

Actividad: Investigación de conceptos, (Portafolio de evidencias)

Docente: I.C. Bojorquez, Jorge Carlos

Alumna:

Chalé Bacab Laura Gpe.

Dzemul, Yucatán a 16 de febrero de 2023

1.1 Definición de Topografía

La topografía es una ciencia que estudia el conjunto de procedimientos para

determinar las posiciones relativas de los puntos sobre la superficie de la tierra y
debajo de la misma, incluye montañas y valles, así como las características de
ríos y carreteras, esto da como resultado una representación tridimensional de la
superficie; con la práctica de la topografía podemos determinar y registrar la
posición de ciertos puntos de un terreno en planimetría (X-Y) y en altimetría (Z)
mediante la combinación de las medidas, según los tres elementos del espacio:
distancia, elevación y dirección.

Las labores de la topografía se hacen siempre en el terreno, esto es, siempre en el

campo mismo del estudio. Se distinguen, no obstante, por su metodología a la
hora de hacer una medición:

 Medición directa. Adquiere sus datos de manera directa, es decir,

comparando la distancia real con la unidad de medida que la describe,
como puede ser mediante una cinta métrica, por poner un ejemplo.
 Medición indirecta. Aquella que se obtienen las mediciones mediante la
aplicación de una fórmula matemática y otras formas de razonamiento
abstracto.
Además de encargarse de las mediciones de la superficie de la tierra, se divide en
tres ramas principales que son la geodesia, la fotogrametría y la topografía plana.

 La geodesia es la parte de la geología que determina de forma matemática

o medida la figura y magnitud de la Tierra, por ejemplo, para confeccionar la
carta geográfica de un país, para establecer fronteras y límites internos,
para la determinación de líneas de navegación en ríos y lagos, etc.
 La topografía plana opera sobre porciones relativamente pequeñas de la
tierra, y utiliza como plano de referencia una superficie plana y horizontal,
sin tener en cuenta la verdadera su forma elipsoidal, es decir, se desprecia
la curvatura terrestre.
 La Fotogrametría comprende en la fotografía aérea y la
obtención de modelos de elevaciones, siendo información de referencia
básica para la realización de la cartografía y la obtención de información
geográfica en general.
1.2 Campos de aplicación de la topografía
 Agricultura
Como ejemplo está instalación de un sistema de drenaje y de riego
funcional que permita sacar provecho a las irregularidades e inclinaciones
del terreno, el topógrafo aplica sus conocimientos haciendo un estudio
exhaustivo del área de trabajo. Además, puede realizar las mediciones
del terreno.

 Ingeniería civil y Arquitectura

La topografía es la encargada de hacer un estudio del suelo donde se va a
construir el nuevo edificio o vivienda o también en la construcción de
caminos y carreteras, represas, edificios, puentes, entre otros, es necesario
valerse de planos y replanteos precisos para darle la correcta ubicación a
cada elemento de la obra de esta manera los arquitectos o ingenieros
podrán encajar el proyecto correctamente con las alineaciones existentes y
evitar problemas en la fase de construcción.

 Ingeniería eléctrica
El trazado para el cableado de las líneas de transmisión eléctricas y
la construcción de plantas hidroeléctricas requieren de mediciones
exhaustivas para la determinación de distancias de cableado, la colocación
de postes y la instalación de estructuras especiales.

 Geografía
La Topografía proporciona al geógrafo las herramientas para la descripción
de la tierra en un plano topográfico, permitiendo la ubicación de puntos y/o
áreas específicas para la posterior elaboración de productos cartográficos
como cartas topográficas, puntos de control, entre otros.

 Minería
 Las habilidades de un topógrafo son requeridas tanto para el cálculo de
grandes volúmenes de tierra generado por las excavaciones como para la
correcta construcción de túneles. Las mediciones y localización de puntos
de gran relevancia no pueden realizarse sin la presencia de un topógrafo.

 Referencias catastrales
La topografía también es empleada para darle un valor
económico adecuado a un terreno, describir su espacio físico, localizar los
límites de propiedad y realizar segregaciones de fincas que permitan
realizar registros de catastro de carácter legal.
1.3 División práctica de la topografía en la medición del terreno

Planimetría

 Es la parte de la topografía que estudia el conjunto de métodos y

procedimientos que tienden a conseguir la representación a escala de un
terreno sobre una superficie plana, prescindiendo de su relieve; solo tiene
en cuenta la proyección del terreno sobre un plano horizontal imaginario.

Altimetría

 Es la parte de la Topografía que estudia el conjunto de métodos y

procedimientos para determinar y representar la altura, de cada uno de los
puntos, respecto de un plano de referencia. Con la Altimetría se consigue
representar el relieve del terreno, (planos de curvas de nivel, perfiles, etc.).
En la Altimetría se tienen en cuenta las diferencias de nivel existentes entre
los diferentes puntos del terreno.

Agrimensura

 La agrimensura determina básicamente las distancias horizontales, las

diferencias de elevación, direcciones y ángulos. Estos datos fundamentales
obtenidos se aplican más adelante para calcular áreas y volúmenes, y para
establecer ubicaciones con respecto a algún sistema de coordenadas.

Trabajo y operaciones de campo.

Estos consisten en las labores realizadas directamente sobre el terreno tales

como:

 Toma de decisiones para la selección del método del levantamiento, los

instrumentos y equipos necesarios, la comprobación y corrección de los
mismos, la precisión requerida para el levantamiento.

 Determinación de la mejor ubicación de los vértices de una poligonal base o

de referencia (ya sea abierta, cerrada o ramificada) que va a conformar el
esqueleto o estructura del levantamiento.
 Programación del trabajo y la toma o recolección de datos necesarios,
realización de mediciones (distancias, alturas, direcciones) y su
correspondiente registro en libretas adecuadas, denominadas "carteras de
topografía", ya sea de manera manual o electrónica.

 Colocación y señalamiento de mojones de referencia para delinear,

delimitar, marcar linderos, fijar puntos, guiar trabajos de construcción y
controlar mediciones.

 Medición de distancias horizontales y/o verticales entre puntos u objetos o

detalles del terreno, ya sea en forma directa o indirecta.

 Medición de ángulos horizontales entre alineamientos (líneas en el terreno).

Determinación de la dirección de un alineamiento con base en una línea
tomada como referencia, llamada línea terrestre o meridiana.

 Medición ángulos verticales entre dos puntos del terreno ubicados sobre el
mismo plano vertical.

 Localización o replanteo de puntos u objetos sobre el terreno con base en

mediciones angulares y distancias previamente conocidas.
1.4 Aplicación de la topografía en la agricultura

En la actividad profesional de la agricultura, los planos topográficos constituyen un

elemento de trabajo esencial para el estudio de proyectos de riego y de drenaje,
ya que a la hora de regar el terreno debe de estar nivelado. La importancia de la
Topografía en la Agricultura, se debe a que es un valioso auxiliar en el
mejoramiento, conservación y rehabilitación de los suelos, nivelación de tierras,
manejo del agua, problemas de salinidad, además en la medición de superficies,
trazo de canales, regaderas, etc. También es importante para las actividades de
marcación de tajamares de aguada y la distribución de agua para el campo, la
orientación y replanteo de plantaciones, instalaciones rurales y obras de jardinería.
1.5 Métodos de levantamiento topográfico

En un levantamiento topográfico podemos estudiar cada una de las características

naturales o construidas por el hombre de las superficies terrestres. Obtenemos
datos tanto de terrenos como de sus edificaciones mediante lo que llamamos:
mapas topográficos, que son una representación a escala que detalla las
diferentes áreas del territorio donde se realizó el levantamiento, ofreciendo una
comprensión más completa del terreno y sus propiedades.  La duración de cada
levantamiento depende en gran medida del tamaño del área o terreno, por lo que
es recomendable calcular el tiempo de trabajo primero antes de acudir a realizar la
labor.

Apuntes de clase de acuerdo al tema

 Levantamiento topográfico poligonal:

Abierto

Cerrado
  Valores

Valor verdadero: Exacto pero desconocido

Valor probable: Buscar el valor que se aproxima al valor real

 Fuentes de error

Errores sistemáticos: Provenientes del sistema

Errores instrumentales: No son corregibles

T: Tolerancia: Error máximo aceptable

e: Error unitario

e1: Medidas precisas en terreno plano e= 0.007

e2: Medidas normales en terreno plano e=0.01

e3: Medidas en terrono abrupto e=0.02

LC: Longitud de la cinta
