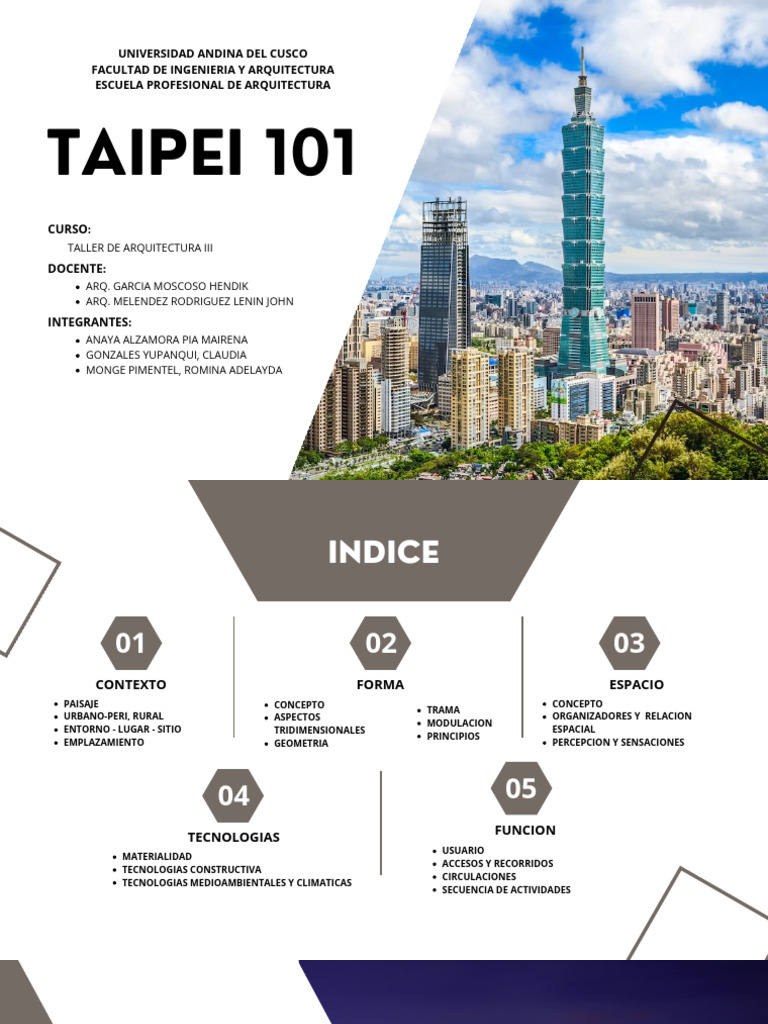

UNIVERSIDAD ANDINA DEL CUSCO

FACULTAD DE INGENIERIA Y ARQUITECTURA

ESCUELA PROFESIONAL DE ARQUITECTURA

TAIPEI 101
CURSO:
TALLER DE ARQUITECTURA III
DOCENTE:
ARQ. GARCIA MOSCOSO HENDIK
ARQ. MELENDEZ RODRIGUEZ LENIN JOHN
INTEGRANTES:
ANAYA ALZAMORA PIA MAIRENA
GONZALES YUPANQUI, CLAUDIA
MONGE PIMENTEL, ROMINA ADELAYDA
 INDICE

01 02 03
CONTEXTO FORMA ESPACIO
PAISAJE CONCEPTO CONCEPTO
TRAMA
URBANO-PERI, RURAL ASPECTOS ORGANIZADORES Y RELACION
MODULACION
ENTORNO - LUGAR - SITIO TRIDIMENSIONALES ESPACIAL
PRINCIPIOS
EMPLAZAMIENTO GEOMETRIA PERCEPCION Y SENSACIONES

04 05
FUNCION
TECNOLOGIAS
USUARIO
MATERIALIDAD
ACCESOS Y RECORRIDOS
TECNOLOGIAS CONSTRUCTIVA
CIRCULACIONES
TECNOLOGIAS MEDIOAMBIENTALES Y CLIMATICAS
SECUENCIA DE ACTIVIDADES
01.
CONTEXTO
 ENTORNO - LUGAR -
EMPLAZAMIENTO
SITIO

NORTE: Parque Nacional de Yangmingshan

ENTORNO
SUR: Parque Nacional de Kenting
ESTE: La costa alberga playas y acantilados
OESTE: Areas urbanas, zonas residenciales

La ciudad de Taipei, tenía una población aprox de

LUGAR alrededor de 2.6 millones de habitantes. Su área
total es de aproximadamente 271.8 kilómetros TAIWAN TAIPEI
cuadrados. Es una ciudad moderna con un toque
cultural, espacios verdes.
PAIS DEPARTAMENTO
Se encuentra en el distrito de Xinyi, en la parte
SITIO oriental de la ciudad. Este rascacielos, conocido
anteriormente como la Torre de Taiwán, tiene una
altura total de 508 metros (1,667 pies) y con un
área de 357.719 m2.

XINYI

DISTRITO
USO DE SUELO
02.
FORMA
 CONCEPTO

La torre está dividida en 8 módulos con 8 plantas en cada

uno de ellos, siguiendo un esquema repetitivo que
recuerda al ritmo de una pagoda, un edificio religioso o las
cañas de bambú, símbolo de fortaleza eterna.

Este diseño fue creado siguiendo las enseñanzas del Feng

Shui, con el propósito de proteger a los huéspedes de las
malas influencias. La forma del Taipei 101 representa el
cubo de arroz que se comercializa en la ciudad, con la base
más pequeña hacia abajo, logrando una simetría
escalonada.

En total, el edificio está formado por once cubos, donde

cada cubo es un módulo de ocho pisos, reservando el
primero para equipos y maquinarias de mantenimiento de
cada módulo. Este rascacielos es una manifestación física
de la mezcla de tradición y modernidad, y simboliza la
resiliencia y la innovación tecnológica de Taiwán.
 ASPECTO
TRIDIMENSIONAL

Taipei 101 se destaca por su diseño

arquitectónico distintivo, que incorpora una
serie de ocho secciones apiladas que se
estrechan hacia arriba, evocando la forma de
una pagoda china tradicional. Esta
estructura tridimensional es innovadora y
única en el mundo de la arquitectura de
rascacielos.
 ASPECTO
BIDIMENSIONAL

SEGUNDO NIVEL TERCER NIVEL

PRIMER NIVEL

QUINTO NIVEL 35 NIVEL

89 NIVEL

91 NIVEL
 PRINCIPIOS

INNOVACIÓN DISEÑO ESTÉTICO

RESISTENCIA SÍSMICA FENG SHUI TECNOLÓGICA
El diseño del edificio busca
Dado que Taiwán está La cultura taiwanesa Se construyó con combinar elementos
ubicado en una zona de valora mucho el Feng Shui, tecnología de vanguardia tradicionales taiwaneses
actividad sísmica una antigua práctica en su momento, lo que con una estética
significativa, la resistencia china que busca la incluye ascensores de alta moderna. Su forma es
sísmica fue un principio armonía y el equilibrio en velocidad que son cilíndrica, pero con ocho
fundamental en el diseño el entorno. algunos de los más lados, que son un número
de Taipei 101. rápidos del mundo. de buena suerte en la
cultura china. Además,
presenta una
impresionante fachada de
vidrio y acero que le da un
aspecto distintivo.

El edificio se construyó con

un sistema estructural
avanzado que incluye
amortiguadores de masa
sintonizada y SOSTENIBILIDAD
amortiguadores de Taipei 101 se diseñó teniendo en cuenta la sostenibilidad
viscosidad para reducir Taipei 101 incorporó ambiental. Utiliza tecnologías eficientes en términos
los movimientos del elementos de Feng Shui energéticos, como ventanas de doble acristalamiento,
edificio durante un en su diseño, como la sistemas de recolección de aguas pluviales y una
terremoto. forma de un tallo de gestión eficiente de la energía.
bambú, que simboliza
crecimiento y prosperidad.
 PRINCIPIOS
ORDENADORES

EJE
SIMETRIA

TRANSFORMACIÓN
JERARQUIA
03.
ESPACIO
5 SOTANOS
El primero sótano es
una estación de metro
y los otros 4 son
estacionamientos
NIVELES
Los primeros 5 pisos
son parte de un centro
comercial Del piso 58 al 81 zona alta
Conforme crece el edicifio de oficinas
en altura el área de cada
nivel se va reduciendo Del piso 82 al 89 tienen
Piso 6 un gym una abertura al medio,
Piso 7 y 8 cuartos de esta sección tiene un nivel
maquinas, cuartos de maquinas en el piso 82,
eléctricos, el piso 83 y 84 siguen
motobombas, siendo oficinas, el piso 85
mecanismos de y 86 son restaurantes, el
ascensores piso 87 es de maquinas y
Piso 9 al 25 oficinas el piso 86 y 89 son
Piso 17, 18 y 25 pisos de miradores interiores
maquinas El piso 90 es circula, el piso
91 es una plataforma de
Piso 26 al 33, la planta del observación y hasta el
edificio deja de ser piso 100 son cuartos de
cuadrada y comienza a maquinas
tener unas entrantes en En el piso 101 se encuentra
las esquinas, teniendo un un mirador al aire libre
piso de maquinas en el
nivel 26 siendo las demás Los pisos que son pisos de
oficinas maquinas, están cubiertos
Del piso 34 al 57 con una celosía metálica
encontramos los pisos de y el resto del edificio esta
maquinas en los niveles cubierto con vidrios
34 42 y 50, los demas dobles de color verdoso
pisos de oficinas con un hueco en el medio
para poder generar mayor
confort térmico
 TIPOLOGÍAS
TIPOLOGÍA A TIPOLOGÍA C
TIPOLOGÍA A TIPOLOGÍA C
Esta tipología comprende los 4 Esta tipología comprende
subterráneos de parking mas desde el piso 2 al 4 del
el supermercado que se rascacielo, aqui se encuentra el
encuentra en la planta centro comercial
superior

TIPOLOGÍA B
TIPOLOGÍA D
TIPOLOGÍA B TIPOLOGÍA D
Esta tipología abarca el primer Comprende desde el piso 5 del
nivel del rascacielo, las oficinas rascacielo, este es el centro de
administrativas, algunas areas negocios
verdes y el primer nivel del
mall
 TIPOLOGÍAS
TIPOLOGÍA E TIPOLOGÍA G

TIPOLOGÍA E TIPOLOGÍA G
Abarca desde el nivel 77 hasta Comprende desde el nivel 91
el 84 y se repite en tres partes. al 100 u se presenta el
en esta zona se ubica las observatorio al aire libre
oficinas

TIPOLOGÍA F

TIPOLOGÍA F
Esta tipología comprende
desde el nivel 89 al 91. Aquí se
encuentra la planta del
observatorio.
 PRINCIPIOS
COMPOSITIVOS
SIMETRÍA
Taipei 101 se diseñó con una
fuerte simetría en su forma y
fachada. La torre presenta una
estructura cilíndrica con ocho
lados iguales, lo que crea una
simetría rotacional. Esta
simetría se extiende a lo largo
de todo el edificio y crea una
sensación de equilibrio visual.
DISEÑO ESTÉTICO
ESCALA GRADUADA
El diseño del edificio busca
Taipei 101 presenta una combinar elementos
escala graduada en su tradicionales taiwaneses
diseño, con una base con una estética
ancha que se estrecha moderna. Su forma es
gradualmente a medida
cilíndrica, pero con ocho
que se eleva. Esta escala lados, que son un número
da una sensación de de buena suerte en la
estabilidad y grandiosidad cultura china. Además,
al edificio. presenta una
impresionante fachada de
vidrio y acero que le da un
aspecto distintivo.
04.
TECNOLOGIAS
 FACHADA DE VIDRIO Y TECNOLOGIAS
ACERO CONSTRUCTIVAS
La fachada de Taipei 101
está compuesta
principalmente por vidrio y
acero, lo que le da un La estructura se basa en 8 columnas
aspecto moderno y laterales y 16 columnas centrales,
elegante. Los detalles en
acero inoxidable, junto que forman una megaestructura por
con las ventanas de vidrio donde pasa el ascensor. Estas
de doble acristalamiento, columnas son una combinación de
crean una apariencia
pulida y sofisticada. metal y hormigón, con dimensiones
de 3.6 metros de ancho, 3.4 x 3
metros de largo y un espesor de
acero de 80 milímetros.

OFICINAS
PISOS 1 -5
El interior de las columnas se llenó con hormigón armado
para aumentar la resistencia. Las mega columnas y vigas
circulares del edificio se unen cada ocho pisos,
entrecruzando las columnas centrales con las laterales a
través de las vigas, lo que permite una mejor estabilidad y
disipación de energía en caso de derrumbes. Además, se
agregaron 30 metros de columnas que penetran en la
parte rocosa del terreno, junto con 601 columnas
subterráneas de 1.5 metros de diámetro y 16 columnas
de apoyo en la parte comercial del edificio. Para distribuir
la carga del edificio, se construyó una plataforma de
concreto de diferentes espesores en el centro y los
laterales, que soporta las columnas y distribuye la carga
al nivel del suelo.
 CERTIFICADO LEED

Ahorran 28 000 toneladas metricas de agua

el consumo de energia permite el ahorro

de un 30%
LEADERSHIP IN ENERGY &
La calidad del aire interiro cumple con las ENVIROMENTAL DESIGN
prncipales normas estipuladas por LEED

Se dejan de producir 1 261 toneladas

metricas de basura al año

ahorro anual de CO2 de 2 995 toneladas

05.
FUNCION
 USUARIO

101 - tHE SUMMIT CLUB

]
89- 100 OBSERVATORIO

Z. ALTA DE OFICINAS 88 - BARES Y RESTAURANTES

87 CAPA MECANICA

]
86 RESTAURANTES

Z. MEDIA DE OFICINAS 85 CENTRO FINANCIERO

]
77 - 84 OFICINAS

59 - 60 SKY LOBBY
Z. BAJA DE OFICINAS
35 - 36 SKY LOBBY
6 SALA DE CONFERENCIAS

5 CENTRO DE NEGOCIOS

1 - 4 CENTRO COMERCIAL

-1 ESTACION DE METRO - CENTRO COMERCIAL

-2 - -5 ESTACIONAMIENTO
 ACCESOS Y
CIRCULACIONES
FOTOGRAFIAS
FOTOGRAFIAS
MUCHAS GRACIAS
