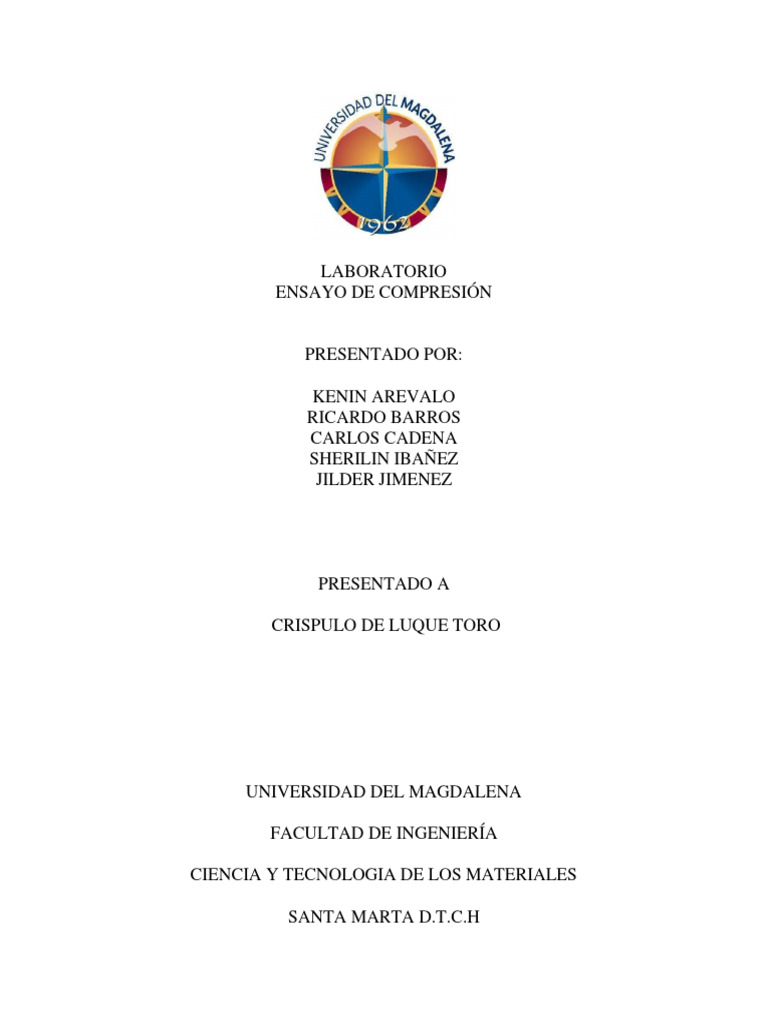

LABORATORIO

ENSAYO DE COMPRESIÓN

PRESENTADO POR:

KENIN AREVALO
RICARDO BARROS
CARLOS CADENA
SHERILIN IBAÑEZ
JILDER JIMENEZ

PRESENTADO A

CRISPULO DE LUQUE TORO

UNIVERSIDAD DEL MAGDALENA

FACULTAD DE INGENIERÍA

CIENCIA Y TECNOLOGIA DE LOS MATERIALES

SANTA MARTA D.T.C.H

 RESUMEN
En esta experiencia, llevaremos a cabo diversos experimentos de compresión en muestras
de materiales PLA, FLEXIBLE, PET y ABS. Estudiaremos las características de estas
muestras utilizando el programa de software Pasco Capstone, que nos permitirá analizar
cómo se comportan.

ABSTRACT
In this experiment, we will carry out various compression experiments on samples of PLA,
FLEXIBLE, PET, and ABS materials. We will study the characteristics of these samples
using the Pasco Capstone software program, which will allow us to analyze how they
behave.
 MARCO TEÓRICO

Módulo de Young:
El módulo de Young es una medida de la relación entre la fuerza aplicada y la deformación
elástica resultante en un material, y es una propiedad importante para comprender cómo un
material responde a cargas de tracción o compresión. En resumen, el módulo de Young es
una propiedad clave para comprender y predecir el comportamiento de los materiales bajo
carga, lo que desempeña un papel crítico en el diseño, la selección y la evaluación de
materiales en una amplia gama de aplicaciones industriales y científicas.
Fórmula del módulo de Young:
E = σ/ε
Donde:
-E: módulo de Young (unidad: Pa
-σ: es la tensión aplicada (unidad: N/m² o Pa)
-ε: es la deformación unitaria (sin unidades)

Deformación:
La deformación se refiere a la alteración en la figura de un objeto, ocasionada por las fuerzas
externas o variaciones de temperatura que generan tensiones internas en el material. La
transformación total del objeto se origina a partir de los cambios locales internos
experimentados por cada punto de dicho objeto. Para calcular la deformación, se utiliza la
ecuación (e) = ΔL / L, donde (L) es la longitud original y (ΔL) representa la variación en la
longitud de la muestra.

• Deformación elástica:
En esta forma de deformación, un material se estira o comprime bajo una carga, pero cuando
se retira la carga, el material regresa a su forma y tamaño originales. En otras palabras, no
se produce una deformación permanente. La magnitud de la deformación elástica está
relacionada con el módulo de Young del material, como mencioné anteriormente.
• Deformación plástica:
Cuando la carga aplicada supera cierto límite, el material puede deformarse de manera
permanente. Esto significa que, incluso después de retirar la carga, el material no regresará
completamente a su forma original. La deformación plástica es de particular interés en
aplicaciones de ingeniería, ya que puede llevar a la falla de un componente o estructura si
no se controla adecuadamente.
la deformación plástica se puede expresar como la diferencia entre la deformación total y la
deformación elástica:

εplástica=εtotal-εelástica

Donde:
-εplástica: deformación plástica o no elástica (sin unidades)
-εtotal: deformación total (sin unidades)
-εelástica: deformación elástica (sin unidades)

La deformación plástica es importante en la ingeniería y la ciencia de materiales, ya que

puede afectar la capacidad de un material para soportar cargas y puede limitar su vida útil.
Es necesario tener en cuenta la deformación plástica al diseñar estructuras y componentes
para evitar fallas prematuras. Además, los procesos de conformado de metales y plásticos se
basan en la deformación plástica controlada para producir componentes con formas
ypropiedades específicas.

PLA
El PLA (ácido poliláctico) es un termoplástico biodegradable que se utiliza comúnmente en
la impresión 3D. Se obtiene a partir de recursos renovables como el almidón de maíz o la
caña de azúcar, y se conoce por su facilidad de uso, baja toxicidad y amigabilidad con el
medio ambiente. El PLA se utiliza a menudo para crear prototipos, productos de consumo
y una variedad de otros objetos en el mundo de la fabricación aditiva.

ABS
(Acrilonitrilo Butadieno Estireno) es un termoplástico común utilizado en diversas
aplicaciones. Se destaca por su resistencia, durabilidad y capacidad para soportar impactos
y calor. El ABS se utiliza frecuentemente en impresión 3D, piezas automotrices, electrónica,
juguetes y más. Es un material versátil, pero no es biodegradable y puede liberar vapores
cuando se calienta, por lo que es importante contar con una ventilación adecuada al trabajar
con él.

FLEXIBLE
Los materiales flexibles son aquellos que tienen la capacidad de deformarse o doblarse
fácilmente sin romperse. Estos materiales suelen tener una alta elasticidad y son capaces de
recuperar su forma original después de haber sido flexionados o estirados. Algunos ejemplos
de materiales flexibles incluyen gomas, plásticos flexibles como el TPU (poliuretano
termoplástico), textiles elásticos y materiales compuestos diseñados para ser flexibles en
aplicaciones específicas. Estos materiales se utilizan en una amplia variedad de productos,
desde ropa deportiva hasta sellos y juntas industriales.

PET
El PET (tereftalato de polietileno, por sus siglas en inglés, Polyethylene Terephthalate) es
un tipo de plástico termoplástico ampliamente utilizado. Es conocido por su transparencia,
ligereza y resistencia al impacto. El PET se usa comúnmente en envases de alimentos y
bebidas, botellas de agua, envases de productos de cuidado personal y textiles, como el
poliéster. Además, es reciclable y se utiliza para fabricar fibras textiles recicladas y otros
productos. Es importante mencionar que el PET es un plástico seguro para alimentos y
bebidas cuando se usa adecuadamente.
 MATERIALES
En esta experiencia de laboratorio fueron sometidos diferentes materiales
PLA, FLEXIBLE, PET y ABS.

Muestra PLA (ϕ = 1, 2 𝑚𝑚, 𝐿 = 36 𝑚𝑚)

Muestra ABS (ϕ = 1, 2 𝑚𝑚, 𝐿 = 36 𝑚𝑚)
Muestra FLEXIBLE (ϕ = 1, 2 𝑚𝑚, 𝐿 = 36 𝑚𝑚)
Muestra PET (ϕ = 1, 2 𝑚𝑚, 𝐿 = 36 𝑚𝑚)

RESULTADOS

PLA

Grafica de fuerza vs posición de la muestra de PLA

En base a la gráfica, haremos los cálculos pertinentes para conoces el módulo de Young
dela muestra de PLA:
Módulo de Young: 8.47x10-7 MPa / 0.03 = 0.00002823333 MPa
 FLEXIBLE

Grafica de fuerza vs posición

Módulo de Young: 4.06x10-9 / 0.03 = 0.00000013533 MPa

 PET

Módulo de Young: 4.71x10-7 MPa/0.03 = 0.0000157 MPa

ABS
 PREGUNTAS

1. Sus datos le dicen cuánto tiempo tenía su muestra justo antes de romperse. ¿Cuánto
tiempo pasaría si, después de la prueba, volviera a juntar las dos piezas y lo midiera?,
¿Serían iguales, dentro de los errores de medición, o serían diferentes? Explique.

R// con un pegamento extrafuerte, Este método utiliza un adhesivo para unir piezas,
esperando que la rotura ocurra en otro lugar de la muestra. El adhesivo actúa como
un punto de anclaje adicional, lo que podría prolongar el tiempo hasta la ruptura en
comparación con una pieza sin adhesivo.

2. Como ingeniero industrial que diseña un componente para ser utilizado en un

automóvil, ¿cuál utilizaría, el límite elástico o la resistencia a la tracción, en sus
esfuerzos por determinar una carga de trabajo segura? Explique.

R// Para dar garantías en la seguridad, suele ser común emplear o determinar el límite
elástico como punto de partida al calcular la carga de trabajo, ya que este brinda un
margen de seguridad al evitar deformaciones permanentes la pieza o componente. Sin
embargo, también resulta fundamental tener en cuenta la resistencia a la tracción, ya
que puede darnos información extra sobre la capacidad de carga del material en
situaciones extremas o de emergencia.
En resumen, en el proceso de diseño de un componente para un automóvil, se
recomienda utilizar el límite elástico como punto de referencia primordial para
determinar una carga de trabajo segura. Sin embargo, es igualmente crucial
comprender la resistencia a la tracción para obtener una comprensión más completa
del comportamiento del material en condiciones límite.

3. Si ha realizado una prueba de tracción en una muestra aproximadamente a la mitad

de la distancia entre donde cedió y cuando esperaba que se alcanzara la tensión de
tracción, luego detuvo la prueba, extrajo la muestra y luego decidió volver a probarla,
¿cuál sería el límite elástico? estar durante la segunda prueba?
R// El límite elástico representa el punto en el que un material deja de comportarse de
manera elástica y comienza a deformarse de manera plástica. Se identifica
gráficamente al trazar una línea recta paralela a la parte inicial de la curva de
esfuerzo-deformación que se cruza con la curva en el punto de cambio de pendiente.

Si la prueba se detiene a mitad de camino entre el punto de cedencia y el punto de tensión

de tracción previsto, es posible que no se haya alcanzado el límite elástico en la
primera prueba. En una segunda prueba bajo condiciones similares, el límite elástico
debería ser comparable al de la primera, a menos que se alteren las condiciones de
prueba, como la velocidad de deformación o la temperatura, lo que podría afectar el
límite elástico.
4. Durante una operación de conformado, se puede doblar o estirar un material a
las nuevas dimensiones. Si el material que acaba de probar iba a ser lo más cerca
posible del 10% más largo después de esta operación, ¿cuánto más tiempo que
esto tiene que tirar durante esta operación?
 R// Si el material debe ser elongado durante su proceso, es necesario ejercer una
fuerza de tracción para alcanzar la longitud deseada. La duración de esta fuerza
depende de la velocidad con que se deforma el material y de su resistencia.
En términos generales, la resistencia del material aumenta conforme se deforma, lo
que implica que se requiere una fuerza de tracción cada vez mayor para continuar
estirándolo. Por lo tanto, el tiempo necesario para alcanzar la longitud deseada
depende tanto de la resistencia del material como de la velocidad de deformación.

5. En algunos diseños, un perno puede declararse como uno que se instala una vez y se
aprieta según las especificaciones, pero solo una vez. Durante una reparación, debe
utilizar un perno nuevo. ¿Por qué?

R// Reutilizar pernos previamente apretados puede causar problemas en las conexiones
debido a un ajuste inadecuado y a la fatiga del perno. Para garantizar la seguridad y la eficacia,
es esencial seguir las instrucciones del fabricante y reemplazar los pernos durante
reparaciones o mantenimiento.
 CONCLUSIÓN

Dentro del análisis, a través de ensayos de laboratorio en materiales como PLA, ABS,
FLEXIBLE y PET, podemos definir propiedades que tienen estos materiales, como
ductilidad, rigidez, dureza, resiliencia, tenacidad y máxima carga, Estas propiedades son
esenciales para seleccionar los materiales adecuados en la industria y determinar su
comportamiento durante procesos de deformación. Además, se destaca que la resistencia
del material y la velocidad de deformación son factores cruciales en estos procesos.
 BIBLIOGRAFIA

• http://www.mecapedia.uji.es/pages/deformac ion.html (accedido el 3 de marzo de 2023).

• EL DIAGRAMA ESFUERZO - DEFORMACIÓN DE MATERIALES (deingenierias.com)

(accedido el 3 de marzo de 2023).

• Módulo de Young: cálculo, aplicaciones, ejemplos, ejercicios (lifeder.com) (accedido el 3 de

marzo de 2023).

• https://www.claraboyas.es/wp-content/uploa ds/2021/04/Trabajo-PLA.pdf
