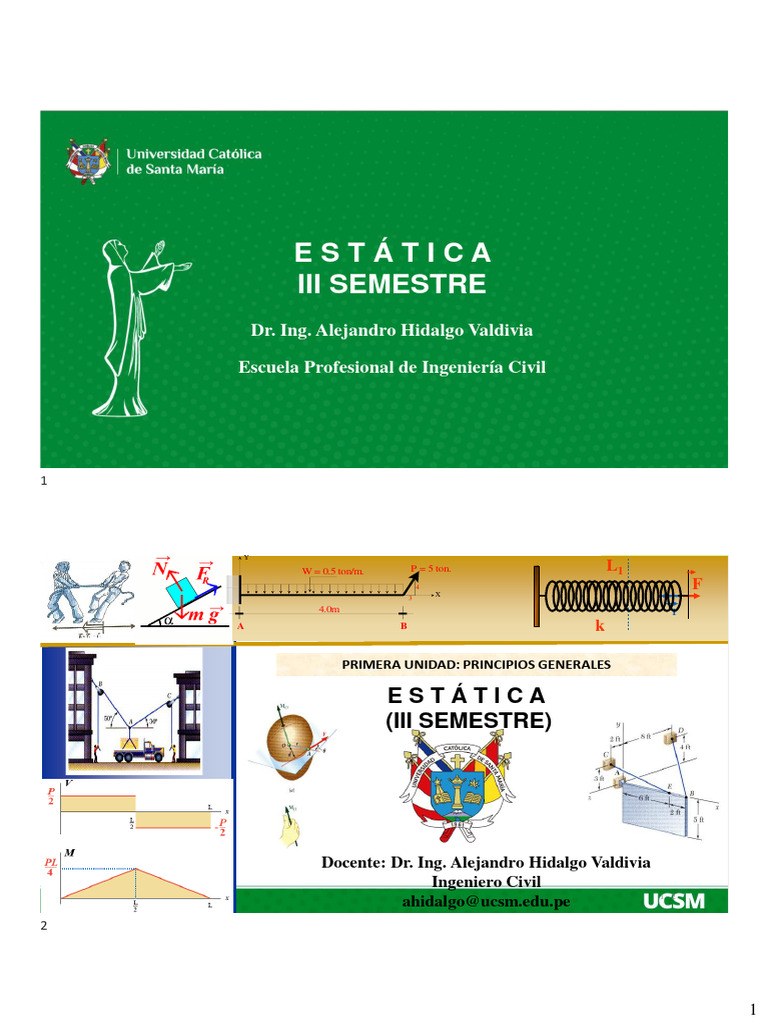

ESTÁTICA

III SEMESTRE
Dr. Ing. Alejandro Hidalgo Valdivia

Escuela Profesional de Ingeniería Civil

W = 0.5 ton/m. P = 5 ton. L1

4
X
F
3
4.0m T
A B k

PRIMERA UNIDAD: PRINCIPIOS GENERALES

ESTÁTICA
(III SEMESTRE)

Docente: Dr. Ing. Alejandro Hidalgo Valdivia

Ingeniero Civil
1-2
ahidalgo@ucsm.edu.pe
2

1
 ESTE MATERIAL DE APRENDIZAJE SE HACE PARA USO EXCLUSIVO DE LOS ALUMNOS Y
EN CONCORDANCIA CON LO DISPUESTO POR LA LEGISLACIÓN SOBRE DERECHOS DE
AUTOR
D.L. N° 822. MODIFICADO POR EL ARTÍCULO ÚNICO DE LA LEY N° 30276

Art. 43.- Respecto de las obras ya divulgadas lícitamente, es permitida sin autorización del autor:

a. “La reproducción por medio reprográfico, digital u otro similar para la enseñanza o la
realización de exámenes en instituciones educativas, siempre que no haya fines de lucro
y en la medida justificada por el objetivo perseguido, de artículos, discursos, frases
originales, poemas unitarios, o de breves extractos de obras o del íntegro de obras
aisladas de carácter plástico y fotográfico, lícitamente publicadas y a condición de que
tal utilización se haga conforme a los usos honrados (cita obligatoria del autor) y que la
misma no sea objeto de venta u otra transacción a título oneroso, ni tenga directa o
indirectamente fines de lucro”.

1-3

PRIMERA UNIDAD

PRINCIPIOS
GENERALES

CÁLCULO NUMÉRICO Y
MECÁNICA CONCEPTOS Y PRINCIPIOS ANÁLISIS

Conceptos
Básicos Sistemas de
Unidades

Idealizaciones

Conversión de
Unidades

Principios
Fundamentales

1-4

2
 1RA UNIDAD: PRINCIPIOS GENERALES

1. Definición y clasificación de la mecánica

2. Conceptos básicos y principios fundamentales de la mecánica

3. Sistemas de unidades y cálculos numéricos

1-5

INTRODUCCIÓN

• La estática y la dinámica forman la base de muchas disciplinas en ingeniería y

son esenciales en la formación de los ingenieros.

• El dominio de estos temas exige una clara comprensión de los principios y su

correcta aplicación a una amplia variedad de situaciones.

• Como las aplicaciones requieren de razonamiento y práctica en vez de

memorización, los estudiantes perciben la estática y la dinámica como cursos
difíciles, lo que hace que el estudiante debe resolver una gran cantidad de
problemas).

• Aprender el enfoque ingenieril para resolver problemas.

1-6
PYTEL Andrew y KIUSALAAS Jaan. (2012). Ingeniería Mecánica Estática. Tercera edición. Prefacio. p. ix

3
 1.1 DEFINICIÓN Y CLASIFICACIÓN DE LA MECÁNICA

• ¿Qué es la Mecánica?

La mecánica puede definirse como la ciencia que

describe y predice las condiciones de reposo o
movimiento de los cuerpos bajo la acción de fuerzas.

1-7
BEER, Ferdinand, JOHNSTON E. MAZUREK, D. 2017. Mecánica Vectorial para Ingenieros ESTATICA. Undécima edición. Cap. 1 pp. 2 - 3

1.1 DEFINICIÓN Y CLASIFICACIÓN DE LA MECÁNICA

La Mecánica no es una ciencia abstracta o pura y no tiene un carácter

empírico, es decir, no se basa en la experiencia u observación, por su
rigor y la importancia que da el razonamiento deductivo se parece a las
matemáticas.

Es una ciencia aplicada ya que su propósito es explicar y predecir los

fenómenos físicos y poner las bases para aplicarlas en la ingeniería.

Está dividida en tres partes:

1-8
BEER, Ferdinand, JOHNSTON E. MAZUREK, D. 2017. Mecánica Vectorial para Ingenieros ESTATICA. Undécima edición. Cap. 1 pp. 2 - 3

4
 • Estática: Estudia el equilibrio de los cuerpos, esto es,
aquellos, que se encuentran en reposo o en
Mecánica movimiento con velocidad constante
de los
• Dinámica: Estudia el movimiento acelerado de los
Cuerpos
cuerpos, se divide en:
Rígidos
• Cinemática: Posición, velocidad, aceleración.
• Cinética: Estudia las causas del movimiento: Fuerzas y
Momentos

9
Elaboración propia

• Resistencia de Materiales:
• Mecánica de los
Determina los esfuerzos y deformaciones en
Cuerpos Deformables sólidos deformables, cuando actúan sobre
ellos sistemas de cargas estáticas y dinámicas

10
Elaboración propia

10

5
 • Trata de las fuerzas y energías que los fluidos generan
ya sea en reposo o en movimiento. Los fluidos pueden
Mecánica ser:
de ❖ Fluidos Incompresibles: líquidos
Fluidos
❖ Fluidos compresibles: Gases

11
Elaboración propia

11

1.2 CONCEPTOS BÁSICOS

SISTEMAS
DE TIEMPO
ESPACIO REFERENCI
A

MASA PESO

CUERPO
PARTÍCULA FUERZA
RÍGIDO

1 - 12

Elaboración propia

12

6
 Espacio: Se asocia con la noción de la
posición de un punto P, dado en términos de
tres coordenadas medidas desde un origen.

Tiempo: Cantidad escalar que determina el

orden de sucesión de los acontecimientos.
Es importante en Dinámica

Sistemas de Referencia
La posición de una partícula queda
determinada por los tres valores x,y,z
llamados coordenadas de posición

1 - 13
BEER, Ferdinand, JOHNSTON E. MAZUREK, D. 2017. Mecánica Vectorial para Ingenieros ESTATICA. Undécima edición. Cap. 1 pp. 2 - 3

13

Masa: Tiene la función de

caracterizar y comparar a un
cuerpo en dos acciones: la de su
atracción gravitatoria y la de su
resistencia a un cambio en su
movimiento de traslación
(inercia).

Peso: La fuerza con la que el

cuerpo es atraído hacia la tierra
por acción de la gravedad.

Dinamómetro

1 - 14
BEER, Ferdinand, JOHNSTON E. MAZUREK, D. 2017. Mecánica Vectorial para Ingenieros ESTATICA. Undécima edición. Cap. 1 pp. 2 - 3

14

7
 • Fuerza: Representa la acción de un cuerpo sobre otro. Puede ser por
contacto directo o a distancia, como es el caso de las fuerzas
gravitacionales y las magnéticas respectivamente
m
CUERPOS EN CUERPOS A DISTANCIA
CONTACTO DIRECTO
j

M
F ji
i
D.C.L. W F ij

Acción del Fij: fuerza q sobre la

piso sobre partícula i ejerce la partícula j
N el bloque

1 - 15
BEER, Ferdinand, JOHNSTON E. MAZUREK, D. 2017. Mecánica Vectorial para Ingenieros ESTATICA. Undécima edición. Cap. 1 pp. 2 - 3

15

 Idealizaciones: Se usan para simplificar la aplicación de la teoría. Las

más importantes son:

▪ Partícula: Tiene masa. Se supone que ocupa un punto en el espacio.

Esto significa que el tamaño y forma de los cuerpos en consideración
no afectan la solución de los problemas y se supone que todas las
fuerzas que actúan sobre determinado cuerpo, tienen el mismo
punto de aplicación o están sujetas a un sistema de fuerzas
concurrentes.

▪ Cuerpo Rígido: Está formado por un gran número de partículas que

ocupan posiciones fijas entre sí. Es un objeto para el cual se supone
que su tamaño y forma permanecen inalterados bajo la influencia
de fuerzas externas
1 - 16
BEER, Ferdinand, JOHNSTON E. MAZUREK, D. 2017. Mecánica Vectorial para Ingenieros ESTATICA. Undécima edición. Cap. 1 pp. 2 - 3

16

8
 1.2 PRINCIPIOS FUNDAMENTALES

El estudio de la estática se basa en los siguientes principios:

a) Ley del paralelogramo

b) Primera ley de Newton
c) Principio de transmisibilidad
d) Tercera ley de Newton

1 - 17

17

1.2 PRINCIPIOS FUNDAMENTALES

1. Ley del paralelogramo para la suma de fuerzas: Establece que

dos fuerzas que actúan sobre una partícula pueden ser
reemplazadas por una sola, llamada resultante, dada por la
diagonal del paralelogramo que tiene lados iguales a las
fuerzas.

R
P

A Q

1 - 18
BEER, Ferdinand, JOHNSTON E. MAZUREK, D. (2017). Mecánica Vectorial para Ingenieros ESTATICA. Undécima edición. Fig. 2.2 p. 17

18

9
 1.2 PRINCIPIOS FUNDAMENTALES
3. Las tres leyes del movimiento de Newton:
1ra Ley: Una partícula originalmente en reposo, o que se
mueve en línea recta con velocidad constante,
permanecerá en estado siempre que la fuerza resultante
sea nula.

2da Ley: Si la fuerza resultante que actúa sobre una

partícula no es nula, experimenta una aceleración a que
tiene el mismo sentido que la fuerza y una magnitud que
es directamente proporcional a la fuerza.

3ra Ley: Las fuerzas mutuas de acción y reacción entre

dos partículas son iguales, opuestas y colineales.

HIBBELER, R.C. (2016). Ingeniería Mecánica ESTATICA. Decimocuarta Edición. México: Pearson Educación. p 6, Fig. 1.1 p. 6 1 - 19
BEER, Ferdinand, JOHNSTON E. MAZUREK, D. (2017). Mecánica Vectorial para Ingenieros ESTATICA. Undécima edición. Cap. 1, pp. 4-5

19

1.2 PRINCIPIOS FUNDAMENTALES

2. Principio de transmisibilidad: Establece que las condiciones de
equilibrio o de movimiento de un cuerpo rígido permanecerán
inmodificables, si una fuerza que actúa en un punto dado del cuerpo
rígido es reemplazada por otra de la misma magnitud e igual dirección,
pero que actúa en un punto diferente, con la condición de que las dos
fuerzas tengan la misma línea de acción.

1 - 20
BEER, Ferdinand, JOHNSTON E. MAZUREK, D. (2017). Mecánica Vectorial para Ingenieros ESTATICA. Undécima edición. Cap. 3, Fig. 3.2 p. 72

20

10
 1.2 PRINCIPIOS FUNDAMENTALES
4. Ley de la atracción gravitatoria de Newton:

j m

F ij F ji
M
i M .m −12 m3
F =G G = 66,73 x 10
r2 kg.s 2
G.M
W = m. 2 = m.g  RT = 6370km ; M T = 5,976x1024 kg
r
g = 9,82 m 2  g = 9,81m 2 ; g = 32,2 pie 2
s s s

HIBBELER, R.C. (2016). Ingeniería Mecánica ESTATICA. Decimocuarta Edición. México: Pearson Educación. p 7, 1 - 21
BEER, Ferdinand, JOHNSTON E. MAZUREK, D. (2017). Mecánica Vectorial para Ingenieros ESTATICA. Undécima edición. Cap. 1, pp. 4-5

21

1.3 SISTEMAS DE UNIDADES

SISTEMA NOMBRE LONGITUD MASA TIEMPO Temperatura FUERZA

Absoluto S.I. m kg s Kelvin ( K ) N = kg . m/s2

𝑙𝑏𝑓. 𝑠 2
Gravitacional S. Británico ft 𝑠𝑙𝑢𝑔 = s Ranking (ºR) lbf
𝑓𝑡

S.I. : Sistema Internacional de Unidades

S. Británico: Sistema Británico Gravitacional

Conversión de Unidades:
1 ft = 12 in 1 lbf = 4, 448 N 1 kgf = 9,81 N
5280 ft = 1 mi 1 slug = 14,593 kg 1 slug = 32,2 lbm
1 kip = 1000 lbf 1 ft = 0,304 8 m S.I. g = 9,81 m / s2
1 ton = 2000 lbf 1 K = 1,8 ºR S.Británico g = 32,2 pie / s2

1 - 22
PYTEL Andrew y KIUSALAAS Jaan. (2012). Ingeniería Mecánica Estática. Tercera edición. Cap.1 p. 3-6

22

11
 1.3 CÁLCULOS NUMÉRICOS
Es importante que las respuestas a cualquier problema se reporten tanto
con exactitud suficiente como con una cantidad de cifras significativas
apropiadas.
a) Homogeneidad dimensional
b) Cifras significativas
c) Cálculos (En ingeniería, por lo general redondeamos las respuestas
finales a tres cifras significativas )

1 - 23
HIBBELER, R.C. (2016). Ingeniería Mecánica ESTATICA. Decimocuarta Edición. México: Pearson Educación. p 11

23

1 - 24
HIBBELER, R.C. (2016). Ingeniería Mecánica ESTATICA. Decimocuarta Edición. México: Pearson Educación. p 13

24

12
 PREFIJOS S.I.
Factor por el que se multiplica Prefijo
la unidad Nombre Símbolo
10 24 Yotta Y
10 21 Zetta Z
10 18 Exa E
10 15 Peta P
10 12 Tera T
10 9 Giga G
10 6 Mega M
10 3 Kilo k
10 -2 Centi c
10 -3 Mili m
10 -6 Micro 
10 -9 Nano n
10 -12 Pico p
10 -15 Femto f
10 -18 Atto a
10 -21 Zepto z
10 -24 Yocto y
1 - 25
Elaboración propia

25

1 - 26
HIBBELER, R.C. (2016). Ingeniería Mecánica ESTATICA. Decimocuarta Edición. México: Pearson Educación. p 13

26

13
 1 - 27
HIBBELER, R.C. (2016). Ingeniería Mecánica ESTATICA. Decimocuarta Edición. México: Pearson Educación. p 13

27

1 - 28
HIBBELER, R.C. (2016). Ingeniería Mecánica ESTATICA. Decimocuarta Edición. México: Pearson Educación. p 13

28

14
 1. Leer:
TAREA Nº 01 – PRIMERA UNIDAD
➢ BEER, Ferdinand, JOHNSTON E. MAZUREK, D. (2021). Mecánica Vectorial para Ingenieros ESTATICA.
Duodécima edición. México: McGraw –Hill Interamericana
Capítulo Nº 1: Introducción. pp. 2 a 14.
• HIBBELER, R.C. (2016). Ingeniería Mecánica ESTATICA. Decimocuarta Edición. México: Pearson
Educación.
Capítulo Nº 1: Principios Generales. pp. 3 a 12.
2. Investigar:
El Sistema Legal de Unidades de Medida del Perú (SLUMP) –Ley N.° 23560
https://www.inacal.gob.pe/metrologia/categoria/sistema-de-unidades-de-medida
Acceder en el segundo párrafo al documento incluido dando click a (ver)
3. Practicar:
Resolver problemas ejemplo y propuestos.
HIBBELER, R.C. (2016). Ingeniería Mecánica ESTATICA. Decimocuarta Edición. México: Pearson
Educación.
Capítulo Nº 1: Principios Generales. pp. 13 a 15.
