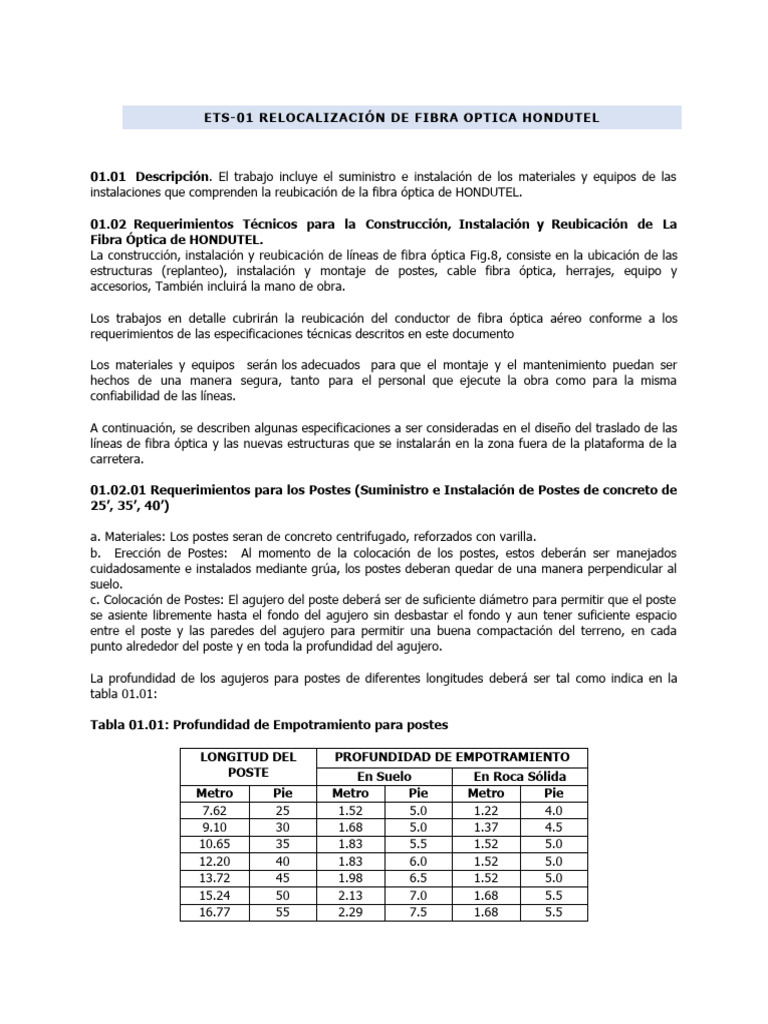

ETS-01 RELOCALIZACIÓN DE FIBRA OPTICA HONDUTEL

01.01 Descripción. El trabajo incluye el suministro e instalación de los materiales y equipos de las
instalaciones que comprenden la reubicación de la fibra óptica de HONDUTEL.

01.02 Requerimientos Técnicos para la Construcción, Instalación y Reubicación de La

Fibra Óptica de HONDUTEL.
La construcción, instalación y reubicación de líneas de fibra óptica Fig.8, consiste en la ubicación de las
estructuras (replanteo), instalación y montaje de postes, cable fibra óptica, herrajes, equipo y
accesorios, También incluirá la mano de obra.

Los trabajos en detalle cubrirán la reubicación del conductor de fibra óptica aéreo conforme a los
requerimientos de las especificaciones técnicas descritos en este documento

Los materiales y equipos serán los adecuados para que el montaje y el mantenimiento puedan ser
hechos de una manera segura, tanto para el personal que ejecute la obra como para la misma
confiabilidad de las líneas.

A continuación, se describen algunas especificaciones a ser consideradas en el diseño del traslado de las
líneas de fibra óptica y las nuevas estructuras que se instalarán en la zona fuera de la plataforma de la
carretera.

01.02.01 Requerimientos para los Postes (Suministro e Instalación de Postes de concreto de

25’, 35’, 40’)

a. Materiales: Los postes seran de concreto centrifugado, reforzados con varilla.

b. Erección de Postes: Al momento de la colocación de los postes, estos deberán ser manejados
cuidadosamente e instalados mediante grúa, los postes deberan quedar de una manera perpendicular al
suelo.
c. Colocación de Postes: El agujero del poste deberá ser de suficiente diámetro para permitir que el poste
se asiente libremente hasta el fondo del agujero sin desbastar el fondo y aun tener suficiente espacio
entre el poste y las paredes del agujero para permitir una buena compactación del terreno, en cada
punto alrededor del poste y en toda la profundidad del agujero.

La profundidad de los agujeros para postes de diferentes longitudes deberá ser tal como indica en la
tabla 01.01:

Tabla 01.01: Profundidad de Empotramiento para postes

LONGITUD DEL PROFUNDIDAD DE EMPOTRAMIENTO

POSTE En Suelo En Roca Sólida
Metro Pie Metro Pie Metro Pie
7.62 25 1.52 5.0 1.22 4.0
9.10 30 1.68 5.0 1.37 4.5
10.65 35 1.83 5.5 1.52 5.0
12.20 40 1.83 6.0 1.52 5.0
13.72 45 1.98 6.5 1.52 5.0
15.24 50 2.13 7.0 1.68 5.5
16.77 55 2.29 7.5 1.68 5.5
 18.29 60 2.44 8.0 1.83 6.0

d. Alineación de Postes: El contratista es responsable por la colocación y la alineación de los postes

entre los ángulos diseñados dentro de los dibujos.
Los postes serán puestos a "plomo", excepto en las esquinas donde ellos serán instalados inclinados
contra la carga, de tal forma que la punta del poste estará en línea después de que la carga sea
aplicada. La inclinación en el poste no excederá 150 mm por cada 3 metros de la longitud del poste
después de que los conductores sean instalados a la tensión requerida.
Los postes serán colocados, aplomados y alineados y permanecer así, aun después que las condiciones
de carga sean aplicadas.

01.02.02 Suministro e Instalación de Retenidas (Sencilla R-01, Doble R-02, De Banco R-04,
Pie de Amigo R-05)

La selección de la retenida está basada en el tipo de estructura, el tipo de conductor.

Las retenidas serán instaladas en la dirección de la bisectriz del ángulo y en línea (colineales) con el
conductor para estructuras terminales.
Las retenidas y los anclajes serán colocados antes que los conductores sean tensados. Las retenidas
serán colocadas en ángulos de 45° con la línea vertical y el poste mismo, en aquellos lugares en donde
no sea aplicable se deberá usar retenidas descritas en estos documentos.
Todos los anclajes y varillas deberán ser instalados en línea con la carga, bajo ninguna circunstancia
deberá ser cubierta la totalidad de la varilla de anclaje, el ojo de la varilla quedará encubierto. No más
de 150 mm de la varilla permanecerá fuera de la tierra después de que la carga ha sido aplicada.
En campos cultivados la proyección de la varilla de anclaje arriba del nivel del suelo puede ser
incrementada a un máximo de 300 mm para prevenir enterramiento del ojo de la varilla. La varilla
de anclaje deberá ser enterrada en forma inclinada, nunca en forma vertical.
Los aisladores de retenida serán instalados en cada una de las retenidas que lleven los diferentes postes.
Para no perder el centro del agujero de cada retenida, durante se estén abriendo los agujeros, se
recomienda marcar con estacas o puntos de referencia para no perder el centro del agujero.

01.02.03 Suministro e Instalación de Estructura para (Neutro)

Los aisladores y herrajes deberán ser ensamblados e instalados en su posición final, de modo que la
fibra óptica pueda ser soportados en las estructuras en la forma indicada por HONDUTEL.

Se tendrá particular cuidado con los aisladores durante el transporte e instalación sobre las estructuras
para evitar que se astillen o se dañen de cualquier forma.
Todos los aisladores deberán ser cuidadosamente inspeccionados antes de su instalación.
Los aisladores que estén estillados, agrietados no deberán ser instalados.

Al ser instalados, todos los aisladores deberán estar limpios, sus superficies deberán estar brillantes y
todas las demás partes exentas de: suciedad, corrosión o daños en el galvanizado. Para limpiar los
aisladores deberán ser usados paños limpios, completamente libres de materiales abrasivos.

01.02.04 Empalmes y fusiones en cable de fibra óptica de 48 hilos G655

Para realizar un empalme, las fibras se deben pelar (retirar la protección primaria), limpiar con papel o
gasas que no suelten partículas impregnados en alcohol, preferentemente etanol, aunque también se
puede utilizar alcohol isopropílico. Se colocarán las fibras en la máquina procurando que no se ensucien
y se realiza el empalme simplemente apretando un botón, ya que la máquina realiza el proceso de modo
automático. Una vez finalizada la fusión, la máquina evalúa las pérdidas del empalme y se puede
proceder a la colocación del protector del empalme.
Uno de los factores más importantes para obtener bajas pérdidas en la realización de los empalmes de
fibras ópticas, es el ángulo de corte con respecto a la perpendicular al eje; éste ha de ser menor de 1º
en toda la superficie del corte.

01.02.05 Suministro e Instalación de Cable Fig.8 Fibra Óptica.

a. Tendido aéreo: Para realizar los tendidos de cable de fibra óptica por trazado aéreo, hay que
tener en cuenta las siguientes precauciones:

 En general, la bobina se sitúa junto al poste desde el que se va a iniciar el tendido, suspendida
de una grúa, sobre remolque o sobre gatos, de manera que pueda girar libremente y el cable
salga siempre por la parte superior. Se procura que esté nivelada con la sección de postes donde
se pretende tender el cable.
 Se realiza la instalación aérea entre postes.
 En el extremo preparado del cable se pone un nudo giratorio y se ata una cuerda de cáñamo.
 En cada poste, el cable formará una vuelta de expansión. Debido a las propiedades de la fibra
óptica, el cable se dilata o contrae muy poco cuando varía la temperatura. Por tanto, para reducir
la tensión de un cable de fibra óptica, se añadirá una pequeña vuelta de expansión.
 Debe tenerse en cuenta el radio de curvatura del cable, de modo que la longitud de la vuelta del
lazo D debe ser dos veces mayor que su profundidad R y la longitud D también debe ser dos
veces mayor que el radio de curvatura mínimo del cable.
 Alrededor de la vuelta de expansión del cable y con objeto de identificarla, se coloca una cubierta
brillante.

REUBICACION DE ESTRUCTURA EXISTENTE

01.02.06 Reubicación de Poste de Concreto 25’

En los casos en que se reutilicen los postes, se deberá verificar que el poste no esté golpeado, rajado,
etc. Se harán inspecciones antes y después del acarreo de los mismos al sitio de la obra. Al momento de
la colocación de los postes, estos deberán ser manejados cuidadosamente e instalados mediante grúa.
El agujero del poste deberá ser de suficiente diámetro para permitir que el poste se asiente libremente
hasta el fondo del agujero sin desbastar el fondo y aun tener suficiente espacio entre el poste y las
paredes del agujero para permitir una buena compactación del terreno, en cada punto alrededor del
poste y en toda la profundidad del agujero.

01.02.07 Reubicación de Cable de Fibra Óptica.

Cuando se reubique el cable de fibra óptica se debe realizar unas inspecciones visuales:

 Verificación de que el cable se ha tendido por el conducto designado para ello.

 Verificación del correcto etiquetado del cable.
 Verificación de que el radio de curvatura del cable es superior al especificado en todas las
arquetas del recorrido.
 Correcto estado de la caja de empalmes.
 Eliminación de escombros y sobrantes.
 Correcta instalación del mismo.
 Limpieza y recogida exhaustiva de los materiales sobrantes y escombros producidos en la
ejecución.
RECUPERACION DE ESTRUCTURA EXISTENTE

01.02.08 Se deberán remover los postes que así sean indicados, con el cuidado debido y en buenas
condiciones. Los postes, deberán ser excavados y recuperados.

Todos los materiales recuperados por ejecución de un nuevo proyecto, tales como equipos, postes,
herrajes y conductores deben conservarse en buen estado y devolverse al almacén de HONDUTEL más
cercano al proyecto.

01.03 Unidades de Construcción

01.03.01 Unidad Postes de Concreto: La unidad de poste consiste en un poste debidamente

hincado y aplomado, y no incluye ninguna pieza aplicada al poste. El contratista deberá proveer los
materiales requeridos para el relleno. Para el caso de los postes existentes, el contratista únicamente
cobrará su remoción, manipuleo y nueva ubicación.

01.03.02 Retenidas: Comprende la instalación del cable de la retenida y sus accesorios de fijación.
La unidad deberá incluir la varilla y el ancla, el protector para retenida y los accesorios correspondientes.

01.03.03 Estructuras Neutro: Comprende el montaje de los elementos destinados a fijar el cable de
fibra óptica al poste.

01.03.04 Empalmes y Fusiones en cable de fibra óptica de 48 hilos G655: Comprende el

montaje de los elementos destinados a unir los cables de fibra óptica al poste. Sera denominado
mediante unidad.

01.03.04 Cable Fig.8 Fibra Óptica: Comprende la instalación de 1 metro de cable debidamente
tendido, flechado, amarrado y realizado de los puentes de conexión.
Los metros de línea serán medidos en la proyección horizontal del cable, o sea, la suma de distancias
horizontales entre centros de postes.

01.03.05 Reubicación de poste: La unidad de reubicación de poste consiste en la recuperación y

posterior instalación de un poste debidamente hincado y aplomado, y no incluye ninguna pieza aplicada
al poste.

01.03.06 Reubicación de Cable de Fibra Óptica: Comprende e l d e s m o n t a j e y la

instalación de 1 metro de cable debidamente tendida, flechada, amarrada y realizado de los puentes
de conexión.

01.03.07 Recuperación de postes, estructuras neutro y Strand Link: La unidad comprende el

desmontaje de cada uno de los ítem y posterior entrega en almacén de HONDUTEL más cercano al
proyecto.

01.04 Medición y Forma de Pago

El p a g o s e e f e c t u a r á p o r U n i d a d d e C o n s t r u c c i ó n c o n f o r m e a l o especificado en el
numeral 01.03 de esta ETS. Este precio incluirá, todos los materiales, accesorios, equipo y mano de obra
necesarios para completar el trabajo.
