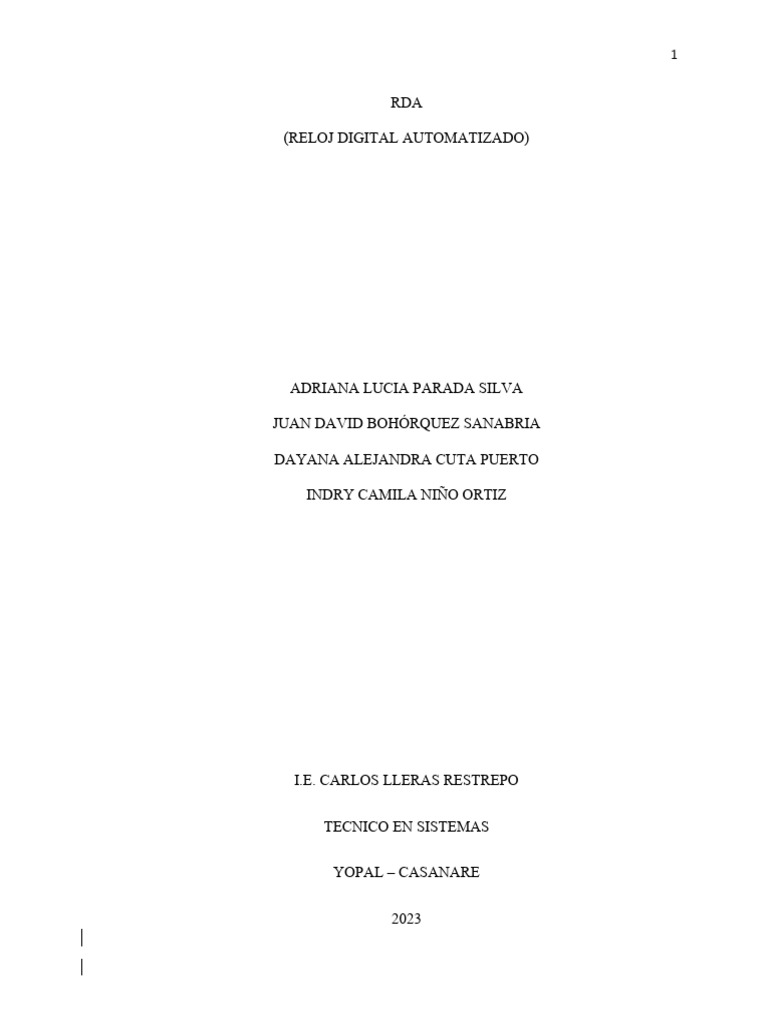

1

RDA

(RELOJ DIGITAL AUTOMATIZADO)

ADRIANA LUCIA PARADA SILVA

JUAN DAVID BOHÓRQUEZ SANABRIA

DAYANA ALEJANDRA CUTA PUERTO

INDRY CAMILA NIÑO ORTIZ

I.E. CARLOS LLERAS RESTREPO

TECNICO EN SISTEMAS

YOPAL – CASANARE

2023
 2

RDA

(RELOJ DIGITAL AUTOMATIZADO)

ADRIANA LUCIA PARADA SILVA

JUAN DAVID BOHÓRQUEZ SANABRIA

DAYANA ALEJANDRA CUTA PUERTO

INDRY CAMILA NIÑO ORTIZ

PRESENTADO AL LICENCIADO: LUCAS REYES

ANTEPROYECTO DE GRADO PARA OPTAR EL TITULO

COMO TECNICOS EN SISTEMAS

I.E. CARLOS LLERAS RESTREPO

TECNICO EN SISTEMAS

YOPAL – CASANARE

2023
 3

RDA
 4

TABLA DE CONTENIDO
Introducción...................................................................................................................................5
Justificación....................................................................................................................................6
Antecedentes...................................................................................................................................6
Definición De Problemas...............................................................................................................6
Objetivos.........................................................................................................................................7
 Objetivo general.............................................................................................................7
 Objetivos específicos......................................................................................................7
Alcances Y Limitaciones...............................................................................................................7
Procedimiento................................................................................................................................7
Descripción De Actividades........................................................................................................14
Cronograma.................................................................................................................................14
Presupuesto..................................................................................................................................15
Cibergrafía...................................................................................................................................15
 5

Introducción

Este proyecto se basa en la creación de un reloj digital automatizado. Pero…

¿Qué es un reloj automatizado?

Se denomina reloj digital al que indica la hora mediante un sistema numérico, por

oposición al reloj. El funcionamiento de los relojes digitales normalmente es electrónico, si bien

existen emuladores informáticos que se pueden presentar en la pantalla de una computadora

tanto relojes analógicos como digitales.

Este proyecto nos da como veneficio favorecer y permitir el control de asistencia a los

estudiantes ya que el horario es flexible, se pueden instalar en un lugar visible para los

estudiantes y tendrá componentes que hemos venido trabajando como la placa de Arduino.

Los relojes digitales son muy pequeños, útiles y baratos. Por estas razones se han

incorporado a la mayoría de equipos electrónicos. Muchos relojes digitales se utilizan como

despertadores donde llevan incorporado una radio. Este proyecto nos da como veneficio

favorecer y permitir el control de asistencia a los estudiantes ya que el horario es flexible, se

pueden instalar en un lugar visible para los estudiantes y tendrá componentes que hemos venido

trabajando como la placa de Arduino.

¿Qué es una placa Arduino?

Arduino es una placa electrónica de hardware libre que utiliza un microcontrolador

reprogramable con una serie de pines que permiten establecer conexiones entre el controlador y

los diferentes sensores, es decir el "cerebro" de algún circuito o maquinaria.

 6

El software libre son los programas informáticos cuyo código es accesible para quien

quiera utilizarlo y modificarlo. Arduino ofrece la plataforma Arduino IDE (Entorno de

Desarrollo Integrado), que es un entorno de programación con el que cualquiera puede crear

aplicaciones para las placas Arduino, de manera que se les puede dar todo tipo de uso.

Justificación

Brindar un apoyo a los estudiantes, lo cual no tienen en dónde observar la hora exacta,

este reloj nos brindará un apoyo muy servicial para aquellos niños o personas que no tengan

conocimiento de que hora es. Ya con la implementación de este reloj digital nos transmitirá la

hora exacta, con ello podemos concientizar a los estudiantes a ser más puntuales y saber manejar

su tiempo útilmente sin tener excusa de que no sabían q hora era…

Antecedentes

Para empezar, sería una gran ventaja para el colegio ya que la institución no cuenta con

un elemento de este tipo, como lo sería un reloj digital y en un futuro otros estudiantes podrían

seguir este proyecto, ya que es algo bastante sostenible y elaborado. permite conocer la hora

actual, aunque puede tener otras funciones, como mostrar la hora de entrada y salida a descanso

o activar una señal en cierta hora específica.

Definición De Problemas

Es decir en el siguiente trabajo buscamos encontrar una solución para la reducción de las

llegas tardes de los estudiantes al salón, con la excusa de que no tenían la hora, ya que todos los

estudiantes tienen su horario de entrada a cada respectiva aula, al implementar el reloj digital los

estudiantes estarían pendientes de la hora de entrada y salida, así podremos ayudar a la

comunidad educativa en su horario.

 7

Objetivos

Objetivo general:

Crear una herramienta para la ayuda a los estudiantes sobre todo de primaria, ya que ellos

puedan observar la hora exacta al ingreso de sus respectivas clases

Objetivos específicos:

 Sincronizar el ingreso de los estudiantes a sus respectivas aulas

 Mostrar la hora en cualquier momento así los estudiantes tienen un control

de su tiempo

 Establecer los relojes digitales en la institución así se obtendrá una mejor

organización a lo que es el tiempo de los estudiantes

Alcances Y Limitaciones

Se crea un dispositivo innovador que ofrece múltiples funciones, fácil de observar para

los estudiantes y con una interfaz intuitiva, requiere una alternativa moderna y atractiva a los

relojes tradicionales para así poder disminuir las llegadas tardes a las respectivas aulas.

Procedimiento

Para la construcción del reloj automatizado tendremos en cuenta los siguientes pasos:

1.

Materiales:

- 4 tablones de madera de 18" x 4" x 1" (opté por arce)

- 85 LED rojos

- 85 LED verdes (opcional)

- 1 Demiltiplexer de 4 a 16 pines
 8

- 15 transistores NPN (como un 2N3904)

- 1 Microcontrolador ATMEGA168 (o Arduino)

- 1 Cristal de 20 MHz

- 1 Regulador de 5 voltios

- 2 Condensadores de 220 uF (para nivelación de picos de potencia)

- 1 Radio de bolsillo antigua

- 2 Conectores de audio de 1/8"

- 1 Adaptador de pared de 5-9 V CC

- 1 ( o más) Control(es) de juego antiguo(s)

- 4 tornillos para madera de 3-1/2"

- Alambre de núcleo sólido (más fácil de usar)

- Soldadura

- Barras de pegamento caliente

- Pegamento blanco

- Papel de lija

Para el controlador del juego, uso un joystick Atari 2600 (o incluso una paleta si

reprograma), pero también es compatible con los controladores Sega Master System, los

joysticks Atari 7800 (teóricamente) o incluso los controladores Sega Genesis.

2.

Prepare la placa frontal

Tome la mejor pieza del tablero de 1"x4"x1-1/2' y elija el mejor lado para que sea el

frente del reloj.

 9

Intenta evitar nudos o defectos visibles en la madera porque harán que sea infinitamente

más difícil perforar los agujeros de los LED.

Tome el tablero frontal y colóquelo con la plantilla hacia arriba sobre el tablero con peor

aspecto. Luego pon eso en la taladradora.

Tome una broca un poco más grande que la broca para pasatiempos de extremo plano y

ajuste el calibre de profundidad de modo que la punta quede solo 0,8-1 mm por encima de la

placa inferior, de modo que no atraviese completamente la placa frontal. Recomiendo

encarecidamente usar una placa de prueba primero para ver si funciona. Taladre al menos 10

orificios de prueba (¡se utilizarán más adelante!). Una luz fuerte debería poder brillar a través de

donde terminó la punta del taladro.

3.

Prepare las tablas intermedias

Este paso prepara las placas intermedias para acomodar la electrónica.

Si te equivocaste en el último paso, la madera no se pierde, ¡úsala aquí!

Para este paso, todo lo que necesita hacer es cortar un orificio en cada una de las placas

intermedias un poco más grande que el tamaño de la matriz LED, de modo que todos los cables y

componentes electrónicos encajen dentro.

Hice esto taladrando los soportes restantes de un tablero frontal fallido y usando un cincel

para limpiarlo. Repita esto para tantas tablas como desee, usé 2.

4.

Prepare la placa trasera

A continuación, talle la parte exterior de la plantilla con un cincel de 10 mm de

profundidad (tenga cuidado con este paso, está afilado).

 10

Para perforar los orificios para los gatos de 1/8", comience perforando un orificio apenas

grande suficiente para que entre el extremo del conector de audio. A continuación, taladre un

agujero más grande desde el interior de la tabla hasta 3 mm de la superficie exterior (esto

depende de su gato). Esto permite que el extremo del gato se asiente cómodamente en el orificio

más pequeño con el resto oculto detrás de la madera.

En este punto, querrá conectar los cables a los puertos de alimentación, audio y

controlador. En el puerto del controlador, conecte el cable del pin 5 al cable del pin 6 como se ve

en la última imagen.

Finalmente, sujete todos los puertos a la placa trasera usando pegamento caliente en el

interior.

5.

Soldar

Para este paso, coloque uno de cada tipo de LED en cada orificio para que encajen en su

lugar. Si usó 2 LED de 5 mm como yo, deberá ensanchar los orificios para los LED. Tenga

cuidado al hacer esto, la broca puede engancharse mucho más fácilmente y tirar de la tabla hacia

arriba, sobresaliendo por el agujero.

Si usó 2 LED, cuando inserte los LED en los orificios, coloque los cátodos en el medio

del orificio, de modo que los 2 lados planos se unan.

Para comenzar a soldar, primero doble todos los cátodos (conductores más cortos) hacia

abajo para que formen 17 columnas muy cerca de la placa, luego hay que soldarlos.

Para soldar los ánodos, primero doble todo el ánodo de un color hacia arriba y luego

dóblelos horizontalmente, de modo que haya 5 filas de ánodos para ese color. Doble los cables
 11

del otro color de ánodo hacia abajo y luego horizontalmente, para que formen otras 5 filas de

ánodos.

Ahora suelde todas las filas para que haya un total de 10.

La parte final de este paso es soldar los cables a las filas y columnas para que se conecten

los componentes electrónicos. Al elegir la longitud del cable, páselo desde la fila/columna hasta

donde desee colocar los componentes electrónicos y agregue 5-10 cm adicionales para trabajar.

6.

Comience a ensamblar las tablas

Para este paso, necesitará una tabla del medio, la tabla frontal y 2 piezas de madera de

"sacrificio" (estarán notablemente abolladas).

Para comenzar, tome el pegamento blanco y aplíquelo en el lado frontal de la tabla del

medio, no tenga miedo de aplicar demasiado, es mejor que muy poco.

Con un dedo, limpie el pegamento de manera uniforme en todo el lado y péguelo en la

parte posterior del panel frontal (consulte las imágenes para obtener más información).

Para hacer una unión fuerte, coloque una pieza de madera de 'sacrificio' a cada lado de las

piezas ahora pegadas y sujételas (asegúrese de alinearlas rápidamente, porque se secan rápido).

Para hacer el mejor sello, fíjelo con todo lo que tiene, pero tenga cuidado de no romper la madera

o sacar los agujeros del LED

7.

Programar el microcontrolador

Este paso será el más complejo porque tendrán que programar desde cero para poder

dictarle al programador su respectiva función.

 12

Después de configurar la hora y poner las respectivas frases ("HORA DE ENTRADA")

se empezará a compilar para saber si está en un buen funcionamiento

8.

Construye la placa

Los cátodos de los LED se conectan a las salidas del multiplexor, siendo la columna

izquierda de LED la columna 0. El demultiplexor necesita hundir los LED uno a la vez.*/

Los ánodos de los LED están unidos a un grupo de 3 transistores. Esto es para que el

primer transistor tenga la energía directamente del adaptador conectado a su pin colector, el pin

de ánodo correspondiente (del microcontrolador) está conectado a la puerta. También tiene el

emisor yendo directamente a la puerta del segundo transistor, y usando una resistencia de 1kOhm

se conecta a la puerta del tercer transistor. El segundo transistor tiene su colector conectado al

pin verde (pin 1 en el arduino) y su emisor conectado a la fila verde (o su LED de mayor

consumo). Luego, el tercer transistor tiene su colector conectado al pin rojo (pin 0 en arduino) y

su emisor conectado a la fila de LED correspondiente. Cabe señalar que ordené las filas de LED

de 0 en la parte superior a 4 en la parte inferior.

La energía de la radio está conectada al pin del altavoz (pin 9 en arduino), de modo que

cuando suena la alarma, se enciende y sintoniza automáticamente la estación más fuerte.

Todos los pines del controlador (pines analógicos 0-5) tienen una resistencia pull-up de

200kOhm. los pines del 0 al 5 (seguidos del número DB9 correspondiente) se conectan al

controlador en el siguiente orden: arriba (1), abajo (2), izquierda (3), derecha (4), botón 1 (5 y 6),

button2 (9, también opcional). el pin 7 en el conector DB9 es +5V y el pin 8 es tierra.
 13

Para los puertos y las filas y columnas de LED, sugiero instalar enchufes para que las

partes se puedan quitar o intercambiar fácilmente.

Ahora conecte el cable a los LED, la alimentación y el controlador y pruebe. Antes de

insertar cualquier chip, asegúrese de que la energía que están recibiendo sea la correcta de 5 V,

para que no se destruyan.

9.

Terminar de ensamblar el reloj

Para este paso, sujete todas las tablas juntas, luego, usando la plantilla adjunta a este

paso, taladre orificios guía para los 4 tornillos para madera (solo hasta el comienzo de la tabla

frontal, por lo que se pega la que está detrás). Si lo desea, puede avellanar los orificios para que

los tornillos queden al ras.

Ahora inserte los tornillos en los agujeros.

Lo último que debe hacer es limpiar los bordes. Tome la sierra para cortar ingletes y corte

los extremos a la misma distancia de los tornillos a cada lado que en la plantilla (¡tenga mucho

cuidado en este punto para no perforar la sierra!).

Ahora simplemente lije los bordes irregulares o ásperos (no el frente) y ¡listo!. 00

Para los puertos y las filas y columnas de LED, sugiero instalar enchufes para que las

partes se puedan quitar o intercambiar fácilmente.

Ahora conecte el cable a los LED, la alimentación y el controlador y pruebe. Antes de

insertar cualquier chip, asegúrese de que la energía que están recibiendo sea la correcta de 5 V,

para que no se destruyan.

 14

10.

Terminar de ensamblar el reloj

Para este paso, sujete todas las tablas juntas, luego, taladre orificios guía para los 4

tornillos para madera (solo hasta el comienzo de la tabla frontal, por lo que se pega la que está

detrás). Si lo desea, puede avellanar los orificios para que los tornillos queden al ras.5

Ahora inserte los tornillos en los agujeros.

Lo último que debe hacer es limpiar los bordes. Tome la sierra para cortar ingletes y corte

los extremos a la misma distancia de los tornillos a cada lado que en la plantilla (¡tenga mucho

cuidado en este punto para no perforar la sierra!).5

Ahora simplemente lije los bordes irregulares o ásperos (no el frente) y ¡listo!.

Descripción De Actividades

Damos inicio con la cotización de los componentes que se implementaran en el proyecto

y así empezar el desarrollarlo de él, siendo así empezaremos gestionando la búsqueda de los

permisos de la institución para la instalación de los relojes digitales, ya con la compra de los

materiales y la realización de este mismo se adecuará en el espacio planeado donde estará

ubicado nuestro grandioso proyecto.

Cronograma

 24/07/2023 – Búsqueda de problemática en la institución y posible solución

 27/07/2023 – Indagar el costo de los materiales que se utilizaran en el proyecto.

 03/08/2023 – Empezaremos gestionando el permiso de las directivas de la institución

para poder dar inicio y desarrollo del proyecto.

 15

 03/08/2023 – Compra de los materiales para dar inicio a realización del proyecto.

 10/08/2023 – Inicio a la realización del proyecto planeado.

 -/09/2023 – finalización proyecto

 -/09/2023 – sustentación del proyecto en funcionamiento

 -/10/2023 – Acomodamiento del proyecto donde será instalado

Presupuesto

En total son 4 estudiantes de los cuales pondrán 70.000 cada uno y en total se reunirán 280.000

Cibergrafía

https://www.instructables.com/Solid-Wood-Digital-Clock/
