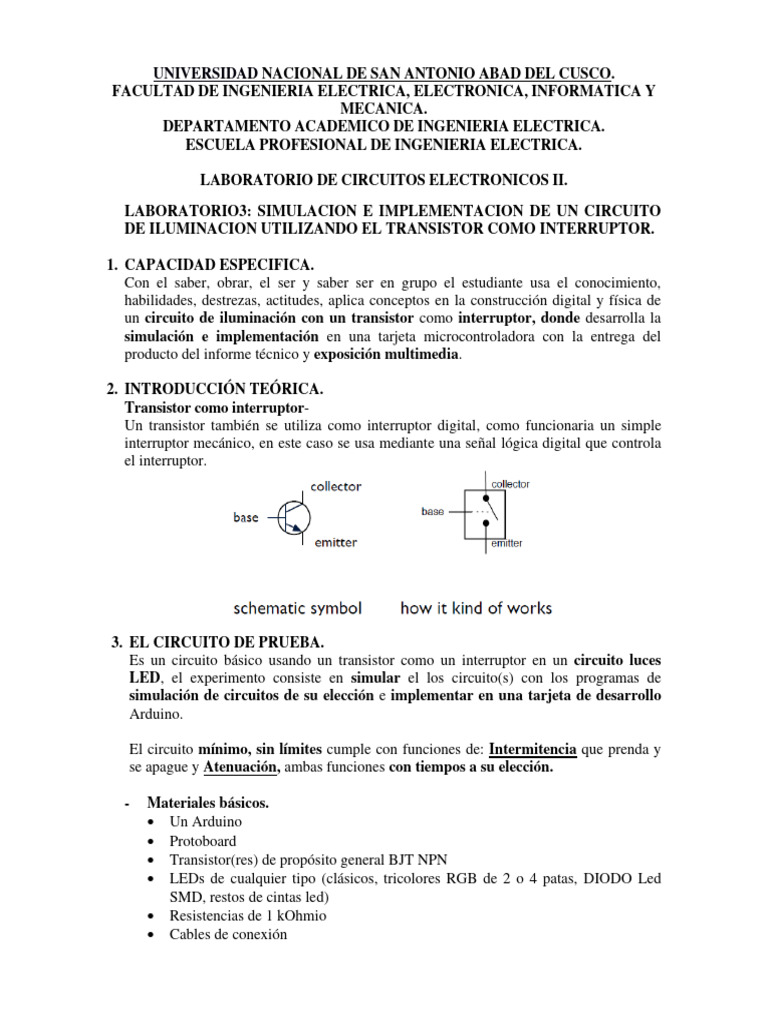

UNIVERSIDAD NACIONAL DE SAN ANTONIO ABAD DEL CUSCO.

FACULTAD DE INGENIERIA ELECTRICA, ELECTRONICA, INFORMATICA Y

MECANICA.
DEPARTAMENTO ACADEMICO DE INGENIERIA ELECTRICA.
ESCUELA PROFESIONAL DE INGENIERIA ELECTRICA.

LABORATORIO DE CIRCUITOS ELECTRONICOS II.

LABORATORIO3: SIMULACION E IMPLEMENTACION DE UN CIRCUITO
DE ILUMINACION UTILIZANDO EL TRANSISTOR COMO INTERRUPTOR.

1. CAPACIDAD ESPECIFICA.
Con el saber, obrar, el ser y saber ser en grupo el estudiante usa el conocimiento,
habilidades, destrezas, actitudes, aplica conceptos en la construcción digital y física de
un circuito de iluminación con un transistor como interruptor, donde desarrolla la
simulación e implementación en una tarjeta microcontroladora con la entrega del
producto del informe técnico y exposición multimedia.

2. INTRODUCCIÓN TEÓRICA.
Transistor como interruptor-
Un transistor también se utiliza como interruptor digital, como funcionaria un simple
interruptor mecánico, en este caso se usa mediante una señal lógica digital que controla
el interruptor.

3. EL CIRCUITO DE PRUEBA.
Es un circuito básico usando un transistor como un interruptor en un circuito luces
LED, el experimento consiste en simular el los circuito(s) con los programas de
simulación de circuitos de su elección e implementar en una tarjeta de desarrollo
Arduino.

El circuito mínimo, sin límites cumple con funciones de: Intermitencia que prenda y
se apague y Atenuación, ambas funciones con tiempos a su elección.

- Materiales básicos.
• Un Arduino
• Protoboard
• Transistor(res) de propósito general BJT NPN
• LEDs de cualquier tipo (clásicos, tricolores RGB de 2 o 4 patas, DIODO Led
SMD, restos de cintas led)
• Resistencias de 1 kOhmio
• Cables de conexión
- Esquema del Circuito base a modificar

- Tipos de LEDs

- Código base a modificar

Const int transistor = 2;

void setup()
{
pinMode (transistor, OUTPUT);
}

void loop()
{
digitalWrite (transistor, HIGH);
delay(1000);
digitalWrite (transistor, LOW);
delay(1000);
}
4. INFORME DE LABORATORIO
El grupo de trabajo entregara la redacción de un informe del laboratorio, explicando las
simulaciones del circuito de prueba, datos de configuración, análisis de los
resultados, la comparación de los resultados que incluya fotos y videos. Mas la
exposición del informe, con las simulaciones e implementación del experimento en
vivo.

En sus citas bibliográficas adjuntar el enlace URL de su video.

El informe consta de en un (01) archivo ZIP o RAR con lo siguiente:

- Informe del laboratorio en PDF
- Archivo(s) de la simulación y modificación de código.
*Grabar pequeños videos del experimento en funcionamiento de la simulación e
implementación de no más de 2min. cargado en la nube, sugerencia USE SU GOOGLE
DRIVE.

5. BIBLIOGRAFIA.
1. https://create.arduino.cc/projecthub/SBR/switching-using-transistor-c9114a

Cusco, diciembre del 2021.
