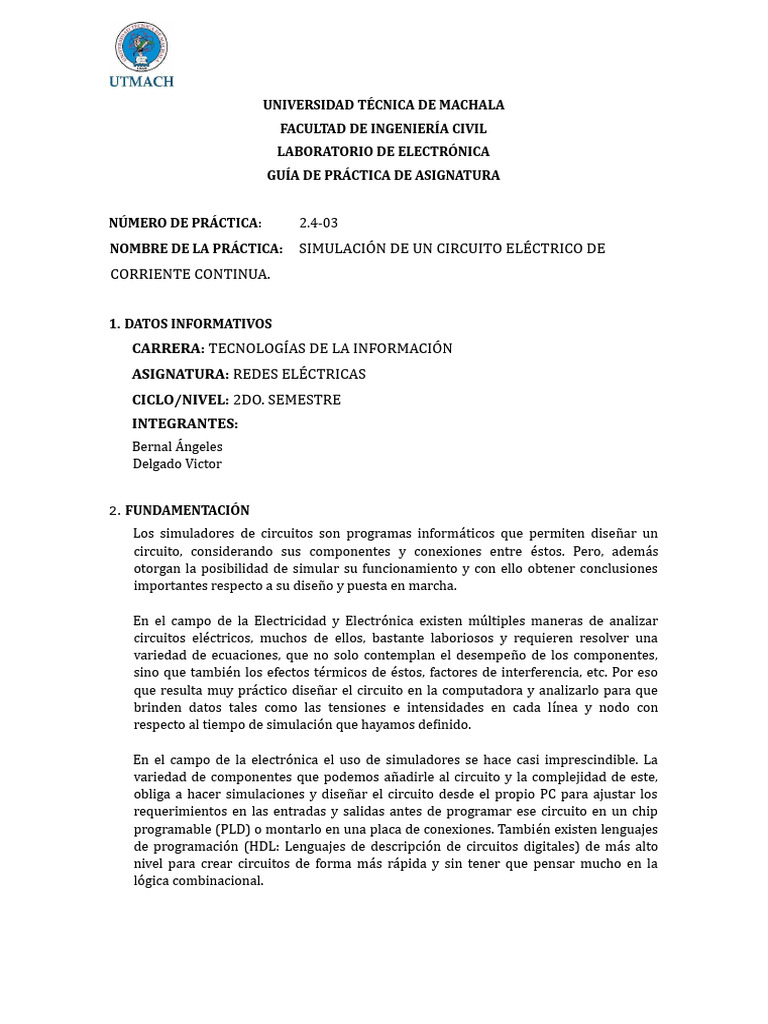

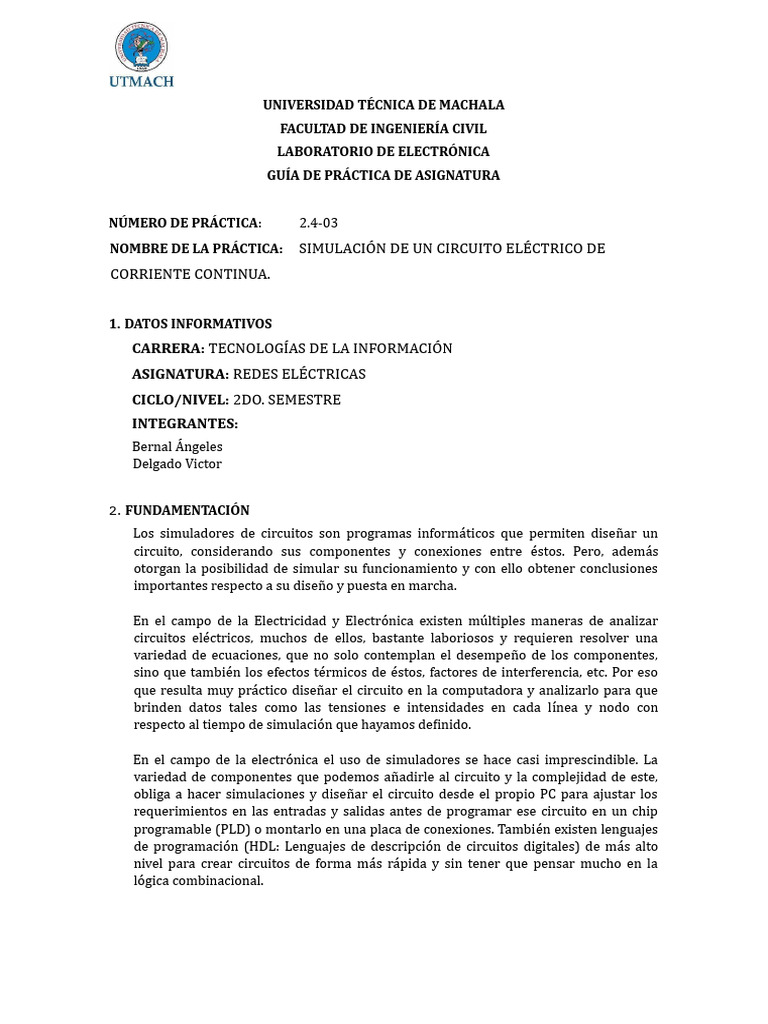

UNIVERSIDAD TÉCNICA DE MACHALA

FACULTAD DE INGENIERÍA CIVIL

LABORATORIO DE ELECTRÓNICA
GUÍA DE PRÁCTICA DE ASIGNATURA

NÚMERO DE PRÁCTICA: 2.4-03

NOMBRE DE LA PRÁCTICA: SIMULACIÓ N DE UN CIRCUITO ELÉ CTRICO DE
CORRIENTE CONTINUA.

1. DATOS INFORMATIVOS
CARRERA: TECNOLOGÍAS DE LA INFORMACIÓ N
ASIGNATURA: REDES ELÉ CTRICAS
CICLO/NIVEL: 2DO. SEMESTRE
INTEGRANTES:
Bernal Á ngeles
Delgado Victor

2. FUNDAMENTACIÓN
Los simuladores de circuitos son programas informá ticos que permiten diseñ ar un
circuito, considerando sus componentes y conexiones entre éstos. Pero, ademá s
otorgan la posibilidad de simular su funcionamiento y con ello obtener conclusiones
importantes respecto a su diseñ o y puesta en marcha.

En el campo de la Electricidad y Electró nica existen mú ltiples maneras de analizar

circuitos eléctricos, muchos de ellos, bastante laboriosos y requieren resolver una
variedad de ecuaciones, que no solo contemplan el desempeñ o de los componentes,
sino que también los efectos térmicos de éstos, factores de interferencia, etc. Por eso
que resulta muy prá ctico diseñ ar el circuito en la computadora y analizarlo para que
brinden datos tales como las tensiones e intensidades en cada línea y nodo con
respecto al tiempo de simulació n que hayamos definido.

En el campo de la electró nica el uso de simuladores se hace casi imprescindible. La

variedad de componentes que podemos añ adirle al circuito y la complejidad de este,
obliga a hacer simulaciones y diseñ ar el circuito desde el propio PC para ajustar los
requerimientos en las entradas y salidas antes de programar ese circuito en un chip
programable (PLD) o montarlo en una placa de conexiones. También existen lenguajes
de programació n (HDL: Lenguajes de descripció n de circuitos digitales) de má s alto
nivel para crear circuitos de forma má s rá pida y sin tener que pensar mucho en la
ló gica combinacional.
 Existen una variedad muy extensa de simuladores para circuitos eléctricos y
electró nicos en el mercado. Los hay de aplicaciones para escritorio, mó vil y en la web.
A continuació n se indican algunos de los má s populares: Crocodile, Tinkercad, Proteus,
Oregano, Ksimus, Klogic, Qucs, Tkgate, Ktechlab, Eagle, Kicad, Linsmith, dcac lab,
falstad, easyeda, entre otros.

3. RESULTADOS DE APRENDIZAJE:

● Conexiona circuitos de corriente continua a través de un software de

simulació n.

● Utiliza un simulador para el aná lisis de circuitos eléctricos de corriente

continua.

4. OBJETIVOS ESPECÍFICOS:

● Conexionar circuitos de corriente continua a través de un software de

simulació n.

● Utilizar un simulador para el aná lisis de circuitos eléctricos de corriente

continua.

5. EQUIPOS, MATERIALES E INSUMOS

● Computador o celular

● Tinkercad, Crocodile, Proto, o el software de simulació n para circuitos

eléctricos de su preferencia.

5.1 EQUIPO DE PROTECCIÓN PERSONAL

No aplica

5.2 NORMAS DE SEGURIDAD

● No utilice nunca un equipo o aparato sin conocer perfectamente su funcionamiento. En

caso de duda consulte al profesor.
 ● Antes de iniciar un experimento asegúrese de que los equipos o aparatos estén en
perfectas condiciones de uso. Al finalizar cada sesión de trabajo, los equipos o aparatos
empleados tienen que dejarse siempre limpios y en perfecto estado de uso.
● No ingerir alimentos en el laboratorio de prácticas.
● Mantener un comportamiento adecuado, no debe hacer bromas, jugar, gritar, etc., en los
laboratorios de práctica
● El área de trabajo debe mantenerse siempre limpia y ordenada, sin libros, abrigos, bolsas
o equipos innecesarios.

6. PROCEDIMIENTO

1. Una vez que haya abierto la herramienta de su elecció n, busque en la secció n que
corresponda y coloque en la ventana para simulació n los siguientes elementos: 1
fuente de corriente continua de 5 V, 2 resistencias de 1 KΩ y 2 resistencias de 220
Ω . Tome una captura de pantalla para evidencia.

2. Conexione en la ventana de simulació n los elementos indicados en el literal

anterior, conforme el circuito del Anexo 1. Tome una captura de pantalla para
evidencia. Nota: realice la disposició n de las resistencias segú n su preferencia.
 3. Proceda a realizar las mediciones en cada uno de los elementos del circuito, acorde
a la Tabla 1. Tome capturas de pantalla para evidencia

DESCRIPCIÓN MEDICIONES CAPTURAS DE PANTALLA

EN SIMULADOR
IR1 3,83 mA

IR2 1,17mA
IR3 2,66mA

IR4 2,66mA

VR1 3,83V

VR2 1,17V
VR3 585,11mV

VR4 585,11mV

Tabla 1.

7. RESULTADOS ESPERADOS

Se espera evaluar el desempeñ o de los estudiantes en la medició n de variables

eléctricas en corriente alterna. Las evidencias son los valores tabulados y fotografías
de los resultados de los puntos del procedimiento realizado:

8. BIBLIOGRAFÍA

● https://sites.google.com/site/joselectronix/teorico/simuladores -de-circuitos
● Hayt, William H. (c2007). Aná lisis de circuitos en ingeniería. China: McGraw-
Hill Interamericana. (BIC00432).

● Robbins A. & Miller W. Circuit Analysis: Theory and Practice, 5ta Ed. Cengage
Learning, 2012.

● Dorf Richard & James Svoboda; Introduction to Electric Circuits; 9th Ed.
Wileyplus; 2013.

● JOSEPH A. EDMINISTER MSE., “Circuitos Eléctricos”, Colecció n Schaum.

● Gilberto Enríquez Harper. Electricidad bá sica y experimentos (BCQS03015),
2da. Ed. Limusa, 2011.
ANEXOS
Anexo 1.- Diagrama de conexió n de circuito cc.
