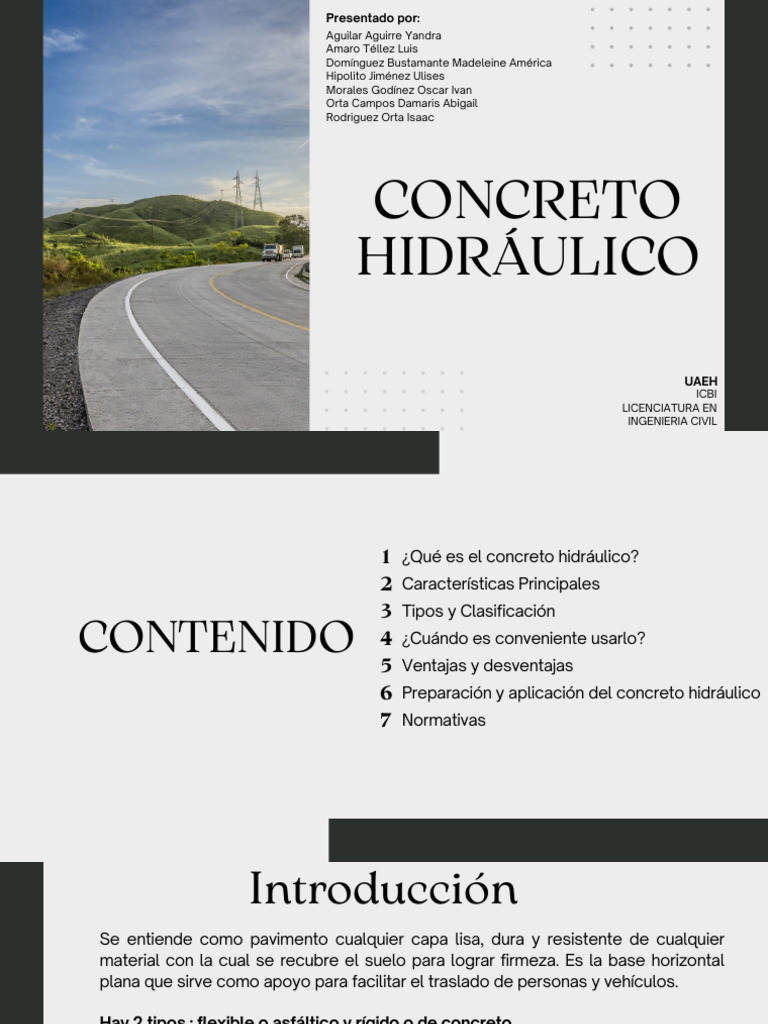

Presentado por:

Aguilar Aguirre Yandra

Amaro Téllez Luis
Domínguez Bustamante Madeleine América
Hipolito Jiménez Ulises
Morales Godínez Oscar Ivan
Orta Campos Damaris Abigail
Rodriguez Orta Isaac

CONCRETO
HIDRÁULICO

UAEH
ICBI
LICENCIATURA EN
INGENIERIA CIVIL
 1 ¿Qué es el concreto hidráulico?
2 Características Principales
3 Tipos y Clasificación

CONTENIDO 4
5
¿Cuándo es conveniente usarlo?
Ventajas y desventajas
6 Preparación y aplicación del concreto hidráulico
7 Normativas
 Introducción
Se entiende como pavimento cualquier capa lisa, dura y resistente de cualquier
material con la cual se recubre el suelo para lograr firmeza. Es la base horizontal
plana que sirve como apoyo para facilitar el traslado de personas y vehículos.

Hay 2 tipos : flexible o asfáltico y rígido o de concreto.

01
¿QUÉ ES EL CONCRETO
HIDRÁULICO?
Es una mezcla de agregados,
naturales, procesados o artificiales,
cemento y agua, tiene la capacidad
de absorber el esfuerzo y distribuirlo
en el suelo, son diseñados para
soportar esfuerzos a flexión.
02
CARACTERÍSTICAS
PRINCIPALES
El concreto hidráulico, es una mezcla de
agregados, naturales, procesados o artificiales,
cemento y agua.

Es un material de alta resistencia que

difícilmente presenta deformaciones ante el
paso del tránsito pesado. Son diseñados para
soportar esfuerzos a flexión.
 4
1 2 3 5
Baja
Habilidad para Resistente al Baja relacion
Estetico resistencia a la
moldearse fuego peso/resistencia
tension

CARACTERÍSTICAS BÁSICAS
 TRABAJABILIDAD

El término trabajabilidad se define en términos de la

cantidad de trabajo ó energía requerida para producir una
compactación total del concreto sin segregación.

CARACTERISTICAS
SEGREGACION Y EXUDACION
DEL CONCRETO La segregación se refiere a la separación de los

FRESCO
componentes del concreto fresco, resultando en una
mezcla no uniforme.

La exudación se define como el movimiento ascendente de

agua después de la compactación del concreto, pero antes
de fraguado.
CONTRACCION

La contracción que ocasiona cambios en el volumen del

concreto por pérdida de agua a causa de la evaporación.
Para evitar que esto suceda hay que curar el concreto.
REOLOGIA TIXOTROPIA

La reología es la ciencia que trata con la Un material tixotrópico es el que soporta

deformación y flujo de materiales sometidos una disminución de viscosidad aparente bajo
a esfuerzo. esfuerzo cortante seguido de una
recuperación gradual cuando se retira el
esfuerzo
 RESISTENCIA

Es la capacidad del concreto para soportar las cargas que

se le apliquen. Para que éste desarrolle la resistencia
indicada en los planos, debe prepararse con cemento y
agregados de calidad. Además, debe tener un transporte,
CARACTERISTICAS colocado, vibrado y curado adecuado.

DEL CONCRETO ELASTICIDAD

ENDURECIDO capacidad para que, una vez deformado puede regresar a
su forma original.
03
TIPOS
Existen varios tipos de concreto hidráulico diseñados específicamente para pavimentos,
cada uno con características y propiedades particulares que los hacen adecuados para
diferentes aplicaciones y condiciones.

Concreto Hidráulico convencional

Concreto Hidráulico puzolánico

Concreto hidráulico de alta resistencia.

 Concreto hidráulico
convencional
Para la elaboración de un pavimento de concreto
hidráulico es primordial contar con materiales de la
más alta calidad que garanticen su durabilidad y
perfecto funcionamiento.
Cemento: El Cemento a utilizar para la elaboración
del concreto será preferentemente Pórtland
Agua: El agua que se emplee en la fabricación del
concretodebe ser potable, y por lo tanto estar libre
de materiales perjudiciales tales como aceites,
grasas, materia orgánica, etc.
Materiales pétreos: Grava y arena
Aditivos: Deberán de emplearse aditivos del tipo
“D” reductores de agua y retardantes con la
dosificación requerida
Concreto Hidráulico
puzolánico
Sin embargo, la realizacion del concreto cambia
ligeramente en este apartado, pues en este tipo de
concreto hay que considerar el uso de un cemento
puzolánico.

El cemento Portland puzolánico es un tipo específico

de cemento que combina cemento Portland ordinario
con un material puzolánico.

Las puzolanas son materiales silíceos o

aluminosilíceos naturales o artificiales que, cuando
se combinan con cal (óxido de calcio) en presencia
de agua, reaccionan químicamente para formar
compuestos cementicios. Estos compuestos
adicionales generan propiedades de resistencia y
durabilidad en el cemento final.
 Concreto hidráulico
de alta resistencia.

Es un tipo de concreto especial, segun

las
Normas Tecnicas Complementarias
del
Reglamento de Construcciones de la
Ciudad de México, cuya resistencia a
la compresion es igual o mayor que
400 kg/cm2 o 40 megapascales (MPa)
El concreto de alta resistencia se ultilizo por primera
vez en 1968 en el edificio Lake Point, en Chicago. Con
una resistencia de 520 kg/cm2

Este material se usa en toda estructura que necesite

generar una alta resistencia en 28 dias o de la cual se
quieran reducir las secciones de la construccion.
03 CLASIFICACIÓN

Las carpetas de concreto hidráulico pueden construirse con base en:

Losa de concreto hidráulico con juntas

Losas de concreto hidráulico con refuerzo

continuo.

Losas de concreto reforzado.

LOSAS DE CONCRETO
HIDRÁULICO CON JUNTAS
Son aquellas que se construyen mediante el colado
de concreto hidráulico con juntas longitudinales y
transversales, con o sin pasajuntas, para formar
elementos rectangulares.
 PASAJUNTAS

Son barras redondas y lisas de acero que

se utilizan en losas adyacentes para evitar
que el material se agriete, deforme o se
rompa, mediante la distribución de esfuerzos
al que es sometido.
 Se colocan en una
estructura en forma de
reja (canastillas)

Secretaria de Comunicaciones y
Transporte (SCT). Norma N-CTR-CAR-1-
04-009. Gobierno de Mexico, 2020.
LOSAS DE CONCRETO HIDRÁULICO
CON REFUERZO CONTINUO

Pavimento de concreto

Son aquellas que se construyen mediante el colado de concreto

hidráulico sin juntas transversales y con acero de refuerzo colocado
longitudinalmente en forma continua con el objeto de resistir los
esfuerzos de tensión, y asegurar que las grietas que se produzcan
queden totalmente cerradas.
LOSAS DE CONCRETO
PRESFORZADO
Son aquellas que se construyen con secciones de concreto hidráulico
sujetas a compresión, mediante un sistema de presfuerzo, con
relativamente pocas juntas transversales.
04
¿CUÁNDO ES
CONVENIENTE
USARLO?

El concreto hidráulico es un material ampliamente utilizado en la

construcción de pavimentos debido a su durabilidad, resistencia
y capacidad para soportar cargas pesadas.
Tráfico Climas Larga Zonas de Frenado
Pesado Extremos Durabilidad y Arranque

Estética y Resistencia Reducción de Bajo

Diseño Química Vibraciones Mantenimiento
 05
VENTAJAS DESVENTAJAS

Se requiere de conocimientos
especializados para un montaje
Mayor velocidad de construcción.
adecuado.
Disminución de costos de
Mayor inversión inicial.
operación.
Diseño para juntas y conexiones.
Mejor drenaje superficial.
Requiere una mayor planeación.
Mayor reflexión de la luz.
Requiere menor estructura de
soporte.
06 PREPARACIÓN PREVIA Y
APLICACIÓN DEL
CONCRETO HIDRAULICO

1. Movimiento de tierras
2. Construcción de drenaje
3. Construcción de sub-base y base
4. Construcción de la superficie de pavimentos o rodadura
5. Colocación de señales y marcas de tráfico
 PASOS DE PREPARACIÓN

DOSIFICACION DE MATERIALES
La relación agua-cemento es
especialmente importante para
la durabilidad del pavimento.

Determina las proporciones requeridas

de cemento, arena, grava y agua en
función del diseño y las especificaciones
del pavimento.
 PASOS DE PREPARACIÓN

MEZCLA MECÁNICA
Mezcladora de concreto para asegurar una
mezcla uniforme y homogénea.

Agrega los agregados y el cemento en la mezcladora,

y luego añade agua gradualmente mientras mezclas.
Mezcla durante el tiempo suficiente para lograr una
distribución uniforme y una consistencia adecuada.
 PASOS DE PREPARACIÓN

CONTROL DE CONSISTENCIA
La consistencia del concreto es clave.
Debe ser lo suficientemente fluido para que se
pueda colocar y compactar adecuadamente,
pero no tan líquido que pierda su resistencia.
Ajusta la cantidad de agua según sea
necesario para lograr la consistencia deseada.
Considera los efectos de los aditivos en la
consistencia.
 PASOS DE PREPARACIÓN

TRANSPORTE Y COLOCACIÓN
Transporta el concreto al lugar de colocación de manera eficiente para evitar
segregación y endurecimiento prematuro.
Coloca el concreto en las formas o encofrados diseñados para el pavimento.
Utiliza herramientas de colocación y vibradores para asegurar una distribución
uniforme.
 PASOS DE PREPARACIÓN

COMPACTACIÓN
Compacta el concreto con
vibradores para eliminar las
burbujas de aire y lograr una
mezcla densa y resistente.
 PASOS DE PREPARACIÓN

CURADO
Después de la colocación y la compactación,
el concreto debe ser curado adecuadamente
para permitir que el proceso de hidratación
se complete.
 PASOS DE PREPARACIÓN

CONTROL DE JUNTAS

Planea y construye juntas de expansión y contracción

según lo requiera el diseño. Estas juntas ayudarán a
controlar las fisuras causadas por la expansión y
contracción térmica del concreto.
 PASOS DE PREPARACIÓN

SEGUMIENTO Y MANTENIMIENTO

Supervisa el proceso de curado y realiza cualquier mantenimiento

necesario para asegurarte de que el concreto se endurezca y cure
adecuadamente.
07NORMATIVAS

N-CTR-CAR-1-04-009/20
LIBRO: CTR. CONSTRUCCIÓN
Son referencias de esta Norma, las Normas aplicables del:

Título 06. Materiales para Carpetas de Concreto Hidráulico, de la Parte

4. Materiales para Pavimentos, del Libro CMT. Características de los
Materiales.

NORMAS Y MANUALES DESIGNACIÓN

Ejecución de Obras ………………………………...………………………...…….N·LEG·3

Riegos de Impregnación ………………………………….………………………..N·CTR·CAR·1·04·004
Criterios Estadísticos de Muestreo ……………………………....……….………M·CAL·1·02
Índice de Perfil ……………………………….……………………..……………… M·MMP·4·07·002
Determinación del Coeficiente de Fricción con Equipo de Rueda Oblicua …..M·MMP·4·07·010
MATERIALES
EQUIPO
TRANSPORTE Y ALMACENAMIENTO
EJECUCIÓN
CRITERIOS DE ACEPTACIÓN O RECHAZO
MEDICIÓN
BASE DE PAGO
ESTIMACIÓN Y PAGO
RECEPCIÓN DE LA OBRA
 REFERENCIAS

Concreto, P. (2021). Pasajuntas para concreto: beneficios, tipos y funcionamiento. PSI CONCRETO.
https://psiconcreto.com/pasajuntas-para-concreto/
Movimiento de tierras Construcción de drenaje Construcción de sub-base y base Construcción de la superficie de
pavimentos o rodadura Colocación de señales y marcas de tráfico
Torices, C. (2023, 1 febrero). Concreto hidráulico: ¿Qué es y cómo se utiliza en pavimentación? Cementos Torices.
https://cementostorices.com/blog/construccion/concreto-hidraulico-que-es-y-como-se-utiliza-en-pavimentacion/
Sandstoneglobal. (2022b). ¿Qué es el concreto hidráulico? Sandstone Global México. https://blog.sgl.com.mx/que-es-el-
concreto-hidraulico
N·CTR·CAR·1·04·009/20, SECRETARÍA DE COMUNICACIONES Y TRANSPORTES. Recuperado 16 de agosto de 2023, de
https://normas.imt.mx/normativa/n-ctr-car-1-04-009-20.pdf
Cemex México. (2016, 8 junio). ¿Sabes cómo se construye una calle de concreto? [Vídeo]. YouTube.
https://www.youtube.com/watch?v=zKtDyLiqbXI
