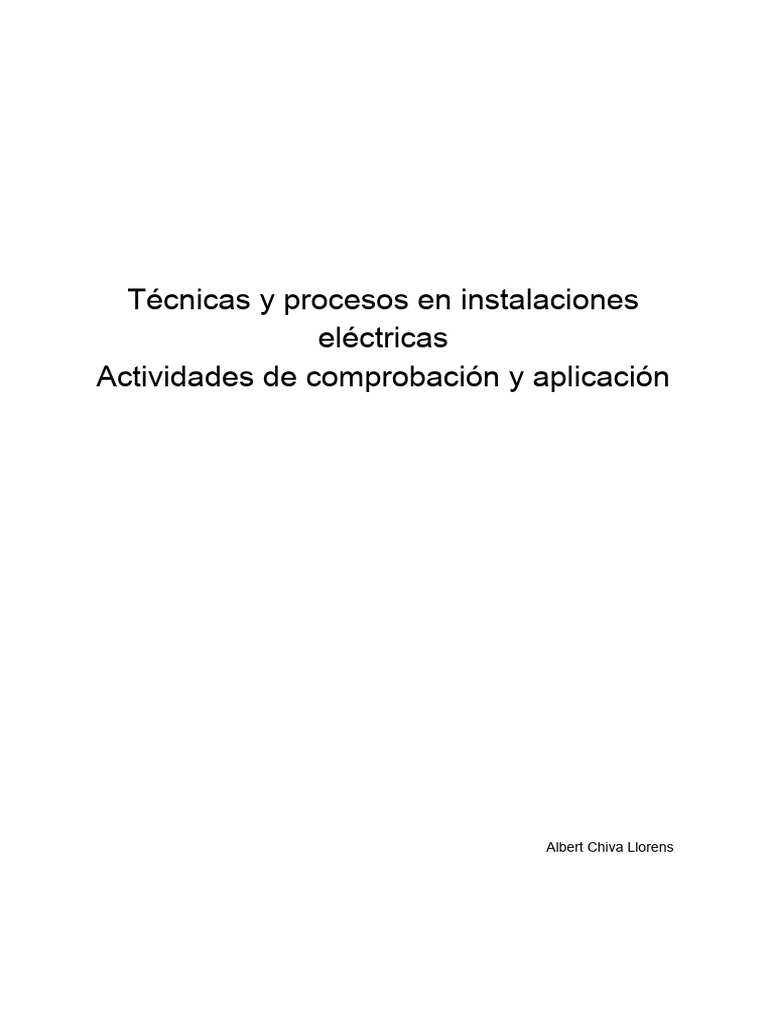

Técnicas y procesos en instalaciones
eléctricas
Actividades de comprobación y aplicación
Albert Chiva Llorens
Tema 1: Introducción a las Instalaciones Electrotécnicas
Actividades de comprobación
1.1
c)
1.2
b)
1.3
c)
1.4
a)
1.5
a)
1.6
e)
1.7
g)2, 4 y 6
1.8
e)
1.9
b)
1.10
a)
Actividades de aplicación
1..11
ITC
1.12
En la ITC-01
1.13
a) Acometida: ITC-11
b) Esquemas en la instalaciones de enlace: ITC-12
Caja general de protección: ITC-13
Caja general de mando y protección: ITC-13
Línea general de protección: ITC- 14
Contadores: ITC-16
Derivación individual: ITC-15
Cuadro de protección: ITC-17
Puesta a tierra: ITC-BT 18
Instalaciones interiores en general: ITC-19
Sistemas de instalación: ITC- 20
Tubos y canales protectoras. ITC-21
m) protecciones contra sobretensiones, sobreintensidades y contactos directos e indirectos.
ITC- 22,23 Y 24
n) Instalaciones en el interior de vivienda ITC-25,26 Y 27
o) Otras instalaciones interiores más específicas ITC, 30 a 39
1.14
AS( Libre de halógenos)
1.15
Las cajas de universales de mecanismos están adaptadas a las dimensiones de los
mecanismos(interruptores, pulsadores, etc…) y las cajas derivación son espacios
reservados al paso de cableado para ocultarlo a la vista
1.16
Las bases de enchufe de 16 A 250 V, que no lleven toma de tierra
1.17
-Base bipolar con contacto lateral de tierra 10/16 A 250 V
-Base bipolar con espiga de contacto de tierra 10/16 A 250V
-Base bipolar con contacto lateral de tierra 25 A 250 V
-Base bipolar con contacto lateral de tierra 32 A 250 V
-Base bipolar sin contacto de tierra 10/16 A 250 V
1.18
La principal ventaja de los ultrasónicos es que no disponen de partes móviles con lo cual
requieren menor mantenimiento y miden velocidades de viento menores
1.19
1. Alicate universal o de electricista · 2. Alicates de corte · 3. Alicates de punta o boca plana
· 4. Alicates de punta redonda.
1.20
Son los materiales que forman parte del cable y cuya función específica es soportar la
tensión, cuya conductividad es nula o muy débil. Puede haber varios tipos: aislamiento
principal, aislamiento funcional, aislamiento reforzado y aislamiento suplementario
TEMA 2 . Planos
Actividades de comprobación
2.1
b) esquema unifilar
2.2
a) esquema multifilar
2.3
b) unifilar
2,4
a) Ajustar varias cosas semejantes a un tipo norma común
2.5
c) Gruesos, finos
2.6
e) A1
2.7
c) Natural
2.8
c) Limitan las líneas de cota y parten de los contornos o esquinas del dibujo
2.9
c) Las respuestas a) y b) son verdaderas
2.10
a) Falso
Actividades de aplicación
2.11
Plano de numeración
2.12
Esquema de bloques
2.13
Con la simbología se pretende una rápida y detallada interpretación de lo representado,
incluso por personas de diferentes lenguas.
2.14
En España tenemos las normas UNE, y AENOR es un organismo
2.15
Con trazo y punto finos
2.16
El valor 1:5 representa que el dibujo en el plano tendrá una escala 5 veces más pequeña
que en la realidad
2.17
El valor 1: X es una escala de reducción
2.18
A0
2.19
El tamaño de los márgenes será de 20 mm para los formatos grandes(A1 y A0), y de 10 mm
en los restantes tamaños.
2.20
El margen de archivado será de 20 mm y estará en borde contrario al margen donde se
sitúa el cajetín y servirá para ser el área de archivado del propio plano
2.21
El grosor mínimo de la línea fina ha de ser de 0,7 mm
2.22
La numeración irá en la orientación del cajetín siempre que sea posible, puesto que es
donde se presupone que se leerá el plano, mientras que si es necesario ponerlas fuera de
la orientación del cajetín, se situará de tal forma que el plano se gire 90º en sentido horario
TEMA 3: Instalaciones de enlace
Actividades de comprobación
3.1
b) Los cortocircuitos fusibles para los cables polares
3.2
a) Una acometida subterránea
3.3
a) 10 mm2 cobre y 16 mm2 aluminio
3.4
c) 1%
3.5
b) Kw x h
3.6
a) Se utilizará caja general de protección
3.7
d) En todos los casos anteriores
3.8
a) La ventilación interna necesaria que garantice la no formación de condensaciones, y
el material transparente para la lectur, será resistente a la acción de los rayos
ultravioleta
3.9
b) 100%
3.10
a) ambas
Actividades de aplicación
3.11
Red de distribución,Acometida,LGA, Derivación individual
3.12
Las cajas de protección se instalarán preferentemente sobre las fachadas exteriores de los
edificios, en lugares de libre y permanente acceso. Su situación se fijará de común acuerdo
entre la propiedad y la empresa suministradora
Cuando la fachada o linde con la vía pública, la caja general de protección se situará en el
límite entre las propiedades públicas y privadas
3.13
Si la acometida es aérea la CGP se podrá instalar en montaje superficial a una altura sobre
el suelo entre 3 y 4 m, si es subterránea se instalarán en un nicho en la pared con la parte
inferior de la puerta a 30 cm del suelo
3.14
-En tubos, empotrados, enterrados o en montaje superficial
-Canales protectoras
-Canalizaciones eléctricas prefabricadas
-Conductores aislados en el interior de conductos de obra diseñados a tal fin
3.15
e% LGA + % DI= 1,5 %(porcentaje respecto de la tensión nominal que soporta el cable)
3.16
No hay LGA
3.17
En edificios de hasta 12 plantas se colocarán en la planta baja, entresuelo o primer sótano.
En edificios superiores a 12 plantas se podrá concentrar por plantas intermedias,
comprendiendo cada concentración los contadores de 6 o más plantas.
Podrá disponerse concentraciones por plantas cuando el número de contadores en cada
una de las concentraciones sea superior a 16
3.18
Cuando el número de contadores centralizados sea superior a 16, será obligatorio disponer
de un local en el edificio, para la ubicación de la concentración. Hasta 16 contadores,
también se podrá utilizar un armario destinado únicamente a ese fin
3.19
-En tubos, empotrados, enterrados o en montaje superficial
-Canales protectoras
-Canalizaciones eléctricas prefabricadas
-Conductores aislados en el interior de conductos de obra diseñados a tal fin
3.20
El diámetro mínimo del tubo es 32 mm y la sección mínima de los conductores polares de
6 mmm2
3.21
-Será obligatoria para concentraciones de más de dos usuarios
-Interruptor de corte omnipolar. de apertura en carga y que garantice que el neutro no sea
cortado antes que los otros polos
-El IGM se instalará entre la línea general de alimentación y el embarrado general de la
concentración de contadores
-Cuando exista más de una línea general de alimentación se colocará un interruptor por
cada una de ellas.
-El interruptor será, como mínimo de 160 A para previsiones de carga hasta 90 kW, y de
250 A para las superiores a ésta, hasta 150 kW
TEMA 4: Instalaciones Interiores Generales y de Viviendas
Actividades de comprobación
4.1
b) 3% para alumbrado y fuerza
4.2
a) Corrientes armónicas y posibles desequilibrios
4.3
c) Verde amarillo más una marca azul
4.4
d) Ninguna de las respuestas anteriores es correcta
4.5
a) básica
4.6
b) No
4.7
d) La respuestas a) y b) son correctas
4.8
c) Aguas arriba del interruptor diferencial y aguas abajo del interruptor general
automático
4.9
b) 30 mA
4.10
b) 3
Actividades de aplicación
4.11
Los conductores serán de cobre y aluminio pero siempre aislados, excepto cuando vayan
montados sobre aisladores. En viviendas, oficinas,etc., los conductores serán siempre de
cobre aislados, dejando los de aluminio para instalaciones industriales con elevadas
previsiones de carga
4.12
El equilibrador de cargas pretende la armonía de cargas entre las partes de la alimentación
a alimentar, con el fin de no sobrecargar una fase respecto de las demás
4.13
Se indicarán anotaciones aclaratorias
4.14
-Cables negro, marrón y gris para las fases de circuitos trifásicos
-Cable negro y marrón en circuitos monofásicos y gris para distinguir entre circuitos
-El neutro será azul
-La protección será verde-amariillo
-Los conductores CPN de protección y neutro serán verde-amarillo más una marca azul
-Rojo: conductor de mando
4.15
Los equipos que requerirán de corte omnipolar serán:
-Los situados en los cuadros principal y secundario de la instalación
-Los destinados a circuitos en general
-Los destinados a receptores de potencias superiores a 1000 W
-Los situados en circuitos que alimenten lámparas de descarga o autotransformadores
-Los circuitos que alimenten lámparas de descarga en AT
4.16
Si la vivienda cumple al menos uno de estos condicionantes
-Superficie útil de más de 160 m2
-El número de puntos de alumbrado es superior a 30
-El número de tomas de corriente de uso general es superior a 20
-El número de tomas de corriente para baño o auxiliares de cocina es superior a 6
-Si se prevé la instalación de: aire acondicionado, calefacción eléctrica, automatización,
secadora, recarga del vehículo eléctrico en viviendas unifamiliares
- U otras condicionantes establecidos en el REBT
4.17
Se definen dos tipos de sobretensiones, las sobretensiones transitorias originadas por
descargas atmosféricas, conmutaciones de redes y defectos en las mismas. Y
sobretensiones permanentes a frecuencia industrial
4.18
El conductor de protección se calculará de forma tabulada en función de la sección del
conductor de fase, y siempre que el conductor esté constituido por el mismo metal que el
conductor de fase
4.19
Nunca deberán unirse varios circuitos en un mismo tubo
4.20
Tubos, canalizaciones, canales protectoras y bandejas
4.21
Circuitos comunes obligatorios:
-C1: Puntos de utilización
-C2: Tomas de corriente 16 A
-C3: Tomas de corriente 25 A
-C4: Tomas de corriente para lavadora, lavavajillas y termo eléctrico
-C5: Tomas de corriente 16 A para el baño y auxiliares de la cocina
Circuitos exclusivos de la electrificación elevada
-C8: Calefacción eléctrica
-C9: Aire acondicionado
-C10: Secadora
-C11: Domótica
-C13:Recarga de vehículos eléctricos
Circuitos adicionales en electrificación elevada
-C6: Circuito adicional del C1
-C7: CIrcuito adicional del C2
-C12: Circuito adicional cuando se prevea en la instalación del circuito 3, 4 y 5
4.22
Nunca se podrá situar en baños, cocinas o habitaciones
4.23
Entre 1,4 m y 2 m para viviendas y 1 m desde el nivel del suelo en locales comerciales
4.24
En locales de uso común o de pública concurrencia, deberán tomarse las precauciones
necesarias para que los dispositivos de mando y protección no sean accesibles al público
en general
4.25
Sí, cuando se quiera desdoblar el circuito 4 para alimentar cada una de las cargas por
separado
TEMA 6 Alumbrado
Actividades de comprobación.
6.1
d) todas las respuestas son falsas.
6.2
d) todas las respuestas son verdaderas.
6.3
b) Se representa mediante la letra L y su unidad son las candelas por metro cuadrado, es lo
que se conoce vulgarmente como claridad. Un objeto, según su iluminación, puede verse
más o menos claro.
6.4
a) Es una etiqueta que indica el nivel de eficiencia del elemento receptor la etiqueta muestra
una serie de letras, las cuales cuanto más cercano esté de la letra A, más eficiente será la
lámpara.
6.5
c) Está formada por la conexión correcta entre sí de varios diodos LED.
6.6
a) Lámparas que poseen un rendimiento mejor que la lámpara incandescente y pueden
encontrarse en dos variantes de funcionamiento, a 240 V y a 12 V, las cuales requieren de
un transformador en las instalaciones de baja tensión siempre.
6.7
a) Un tubo fluorescente no comienza a funcionar.
6.8
a) Son lámparas compactas fluorescentes que poseen casquillos igual que las lámparas
incandescentes utilizadas anteriormente.
6.9
a) Industrias, alumbrado público, jardines, parques.
6.10
a) zonas de gran superficie, locales de montaje de luminarias a gran altura.
Actividades de aplicación
6.11
Sala de oficinas: Flujo luminoso de 1000 lumen
Superfície de 10 m2.
Iluminancia(lux)= FlujoΦ/Superficie = 1000/ 10= 100 lux.
No cumple con las expectativas mínimas, que son entre 400-800 lux.
6.12
Iluminancia(lux)= FlujoΦ/Superficie = 1000 lux = Flujo/ 100, Flujo= 100000 lumen.
Lámpara LED: 100000/980 lumen= 102,04 x 10 W= 1020,4 W.
Lámpara Incandescente: 100000/980 lumen= 102,04 x 65 W=6632,6 W.
6.13
No, dependiendo del lumen/vatio el rendimiento será distinto según el tipo de lámpara.
6.14
Nivel de eficacia del elemento receptor. Hay una etiqueta que muestra una serie bandas de
color con letras al final. Cuando más cercana esté a la letra A, más eficiente será la
lámpara.
6.15
-Menor consumo energético.
-Mayor vida útil.
-No produce calor.
6.16
-Lámparas de vapor de mercurio a alta presión: 5 minutos y no requieren elementos para su
encendido..
-Lámparas de vapor de sodio a baja tensión: 7 minutos y requieren de reactancia para
arrancar el encendido en altas tensiones.
-Lámparas de vapor de sodio a alta presión: 7 minutos y requieren de reactancia para
arrancar el encendido en altas tensiones.
-Lámparas de halogenuros metálicos: 5 minutos y requiere de arrancador eletrónico que
realiza una descarga mediante una reactancia en serie con la lámpara
-Lámparas de luz mezcla: 2 minutos y no requiere de reactancia.
6.17
-Sección mínima de 2,5 mm2,Conductores de cobre,Tensiones nominales de 0,6/1kV
-No existirán empalmes en el interior de los soportes.
-La conexión a los terminales estará hecha de forma que no ejerza sobre los conductores
ningún esfuerzo de tracción.
-Para las conexiones de los conductores de la red con los del soporte, se utilizarán
elementos de derivación que contendrán los bornes apropiados en número y tipo, así como
los elementos de protección necesarios para el punto de luz.
-En los puntos de entrada de los cables al interior de los soportes, los cables tendrán una
protección suplementaria de material aislante mediante la prolongación del tubo u otro
sistema que lo garantice.
6.18
Distribución simétrica: El flujo luminoso se reparte de forma simétrica de acuerdo con un eje
de simetría.
Distribución asimétrica: En este caso el flujo luminoso no se reparte de forma simétrica con
respecto a un eje.
6.19
-Alumbrado general: Lo que se pretende es una iluminación uniforme sobre la zona a
iluminar. En este caso , lo que se hace es colocar las luminarias de forma simétrica entre
ellas.
-Alumbrado general localizado: Cuando se requiere no solo una iluminación uniforme, sino
también aumentar el nivel de claridad en zonas concretas de la estancia
-Alumbrado localizado: Además de la iluminación general uniforme para obtener los niveles
medios óptimos, se requieren elevados niveles específicos de alumbrado en zonas muy
concretas
6.20
-Decorativo y alumbrado localizado: Incandescente, LED y halógenos
-Uso intermitente del alumbrado: Incandescente y LED
-Locales y oficinas: Fluorescente, tubos de LED
-Industrias: Vapor de mercurio y sodio de alta presión
-Alumbrado público: Vapor de sodio a alta presión, fluorescentes, tubos de LED y vapor de
mercurio.
-Montaje de luminarias a gran altura: Vapor de mercurio a baja presión y halogenuros
metálicos
6.21
Estancias Lámparas a sustituir
Uso m2 Tipo W/u Lm/ud Nº W W/ud W
d totales LED totales
LED
Oficina 30 Fluorescentes 15 600 4 60 7 28
40 20 800 4 80 10 40
50 15 500 8 120 7 56
Cocina 10 20 750 4 80 10 40
Aseo 4 Incandescentes 60 600 2 120 7 14
6 120 900 2 240 14 28
Sala dibujo 200 Fluorescentes 35 1500 134 4690 20 2680
Sala 80 35 1500 22 770 20 440
reuniones
Zonas 30 Halógenas 50 600 5 250 7 35
comunes
Exposiciones 100 Fluorescentes 13 500 10 130 7 70
Garaje 35 25 875 4 100 14 56
TOTAL= 6640 TOTAL= 3487
Tema 7 Instalaciones concretas
Actividades de comprobación
7.1
a) Alumbrados de emergencia, sistemas contra incendios, ascensores y cualquier servicio
urgente indispensable.
7.2
a) Automática y no automática.
7.3
d) Complementa al suministro normal, estos suministros no están sujetos a que sea una
determinada empresa, pudiendo ser otra o el propio usuario quien lo sea.
7.4
c) Ninguno.
7.5
a) Se podrán utilizar las siguientes fuentes de alimentación: baterías acumuladoras
preparadas a tal efecto, generadores independientes, derivaciones separadas de la red de
distribución, independientes de la red de alimentación normal.
7.6
a) Para potencias del 15% de la potencia total contratada para el suministro normal.
7.7
b) Para potencias del 25% de la potencia total contratada para el suministro normal. En
caso de que una instalación requiera suministro de reserva, a su vez, de socorro, el de
reserva sustituirá al de socorro.
7.8
a) Se genera una falta de tensión en los circuitos alimentados por diferentes suministros
procedentes de la empresa o empresas distribuidoras de energía eléctrica, o cuando
aquella tensión descienda por debajo del 70% de su valor nominal.
7.9
a) Se permite la fijación de conductores desnudos sobre soportes aislantes, los cuales
soportarán las temperaturas de utilización.
7.10
c) Proporciona información sobre el correcto estado de funcionamiento de la luminaria de
emergencia.
Actividades de aplicación
7.11
-Espectáculos y actividades recreativas: Cines, teatros, estadios, parques de atracciones,
etc…
-Reunión: Salas de conferencias, aeropuertos, museos, hoteles, casinos, etc…
-Trabajo: Oficinas con presencia de público, si hay o puede haber más de 50 personas
ajenas al local
-Uno sanitario: Hospitales y clínicas
-Evacuación compleja: Edificios de gran altura, sótanos, etc…
-Cualquier local con capacidad para más de 100 personas ajenas al mismo
7.12
-Alumbrados de emergencia
-Sistemas contra incendios
-Ascensores
-Cualquier servicio urgente indispensable
7.13
Alimentación Descripción Subtipo Conmutación
No automática Es la que depende de la No hay
intervención de un operador
Automática No depende de la Sin corte Instantánea
intervención de un operador.
Se establece en ella un Corte muy breve ≤ 0,15 s
tiempo de corte entre que el
suministro principal falla y el Corte breve ≤ 0,5 s
de seguridad actúa
Corte mediano ≤ 15 s
Corte largo >15 s
7.14
-Locales húmedos y mojados
-Locales a alta y baja temperatura
-Locales con riesgo de corrosión
-Polvorientos con riesgo de explosión o incendio
-Locales con baterías acumuladoras
-Locales para servicio eléctrico
7.15
Volumen 0:
El cableado estará limitado únicamente a la alimentación de los aparatos necesarios dentro
de ese volumen.
No se permite la instalación de mecanismos
Únicamente podrán instalarse aparatos fijos preparados para tal volumen
Volumen 1:
El cableado estará limitado únicamente a la alimentación de los aparatos necesarios dentro
de los volúmenes 0 y 1.
No se permite la instalación de mecanismos a excepción de mecanismos de muy bajas
tensiones de seguridad(MBTS), cuya fuente de alimentación esté fuera de los volúmenes 0,
1 y 2.
Otros aparatos fijos que pueden ser instalados: aparatos alimentados a MBTS, calentadores
de agua, bombas de ducha, equipo eléctrico para bañeras de hidromasaje… provistos de un
interruptor automático con interruptor diferencial de 30 mA.
Volumen 2:
El cableado estará limitado únicamente a la alimentación de los aparatos necesarios dentro
de los volúmenes 0, 1, 2 y la parte del volumen 3 situada por debajo de la bañera o ducha.
No se permite la instalación de mecanismos a excepción de mecanismos de muy bajas
tensiones de seguridad(MBTS), cuya fuente de alimentación esté fuera de los volúmenes 0,
1 y 2.
Otros aparatos fijos que pueden ser instalados: todos los permitidos para el volumen 1,
luminarias, ventiladores, calefactores, unidades móviles para bañeras de hidromasaje…
provistos de un interruptor automático con interruptor diferencial de 30 mA.
Volumen 3:
El cableado estará limitado únicamente a la alimentación de los aparatos necesarios dentro
de los volúmenes 0, 1, 2 y 3.
Se permiten bases de enchufe solo si están protegidas por un transformador de aislamiento
o por MBTS, también por un interruptor general automático con interruptor diferencial de 30
mA
7.16
Alumbrado de emergencia
Se activa cuando falla el alumbrado normal
Alumbrado de seguridad Alumbrado de reemplazamiento
Facilita la evacuación de la Cuando la iluminación es inferior a la normal, permite
zona. continuar con las actividades normales o finalizar las que
se están realizando.
Evacuación Ambiente o antipánico Zonas de alto riesgo
Para reconocer las rutas de Para identificar los accesos Permite interrumpir los
evacuación e identificar los de las rutas de evacuación. trabajos peligrosos con
elementos contra incendios, seguridad.
los cuadros de tensión.
7.17
Alumbrado de emergencia: Espectáculos, actividades recreativas, estadios y pabellones
deportivos, reunión, estaciones, aeropueros, estacionamientos subterráneos de uso público,
comercios y centros comerciales, trabajo, uso sanitario, hospitales, clínicas, sanatorios y
centros de salud.
7.18
Condiciones de funcionamiento
Alumbrado de seguridad Alumbrado de reemplazamiento
Cuando la tensión es menor Requiere una duración
del 70% de la tensión mínima de 2 horas
nominal
Evacuación Ambiente o antipánico Zonas de alto riesgo
1 lux en el suelo, en los ejes 0,5 lux a 1 metro de altura. Iluminación de 15 lux o el
de los pasos principales, y 5 Funcionamiento mínimo de 10% de la iluminación
lux para la identificación de 1 hora normal.
los elementos contra Duración: la necesaria
incendios o los cuadros de según el tipo de trabajo
tensión
7.19
Condiciones:
-El valor de la resistencia de tierra ha de ser tal que cumpla las normas de protección y
funcionamiento.
-La corrientes de defecto a tierra y las corrientes de fuga deben poder circular sin peligro.
-La solidez y protección mecánica han de quedar aseguradas independientemente de las
condiciones externas.
-Tener en cuenta los posibles riesgos debidos a la electrólisis, que pudieran afectar a otras
partes metálicas.
7.20
Tipos de electrodos de tierra:
-Barras
-Tubos
-Pletinas
-Conductores desnudos
-Placas
-Anillos o mallas metálicas
-Armaduras de hormigón enterradas, excepto de armaduras de hormigón pretensadas.
-Otras estructuras enterradas que demuestran que son apropiadas.
TEMA 8: Medidas eléctricas
Actividades de comprobación
8.1
a) en serie con la carga.
8.2
b) en paralelo con la carga.
8.3
c) Siempre que se sepa segur
8.4
a) Régimen permanente.
8.5
a) Cuando sin medir, el aparato de medida no marca 0 sino cualquier otro valor.
8.6
c) Que el operador no está situado exactamente ante la aguja del aparato de medida,
siendo su apreciación del valor que marca la aguja incorrecta.
8.7
b) Mediante un espejo colocado tras la aguja.
8.8
b) No , puesto que es la escala de voltaje para corriente continua y está midiendo valor nulo
de una corriente alterna
8.9
e) Una pinza amperimétrica.
8.10
a) Se utiliza en sistemas trifásicos para medir P y Q con únicamente dos vatímetros.
Actividades de aplicación
8.11
Si que es correcto, porque en un enchufe la tensión se mide en paralelo, la pinza negra está
en el terminal COM y la punta roja en V y se comienza midiendo a la mayor escala posible.
8.12
No es correcto, porque para medir corriente en un enchufe hay que realizarlo en serie y no
en paralelo, el resto de instrucciones son correctas.
8.13
100 V/ 40 divisiones= 2,5 V por división
50 V + 2 divisiones=50 + 5= 55 V
8.14
Será medida directa cuando se hable de un instrumento que no requiera más proceso que
mirar en el mismo, para obtener el valor deseado.
8.15
12 A x 0,05= 0,6
Valor máximo=12 A + 0,6 =12,6 A
Valor mínimo =12 A - 0,6= 11,4 A
La medida estará comprendida entre 11,4 A y 12, 6 A
8.16
Se puede ampliar el factor de escala intercalando un aparato entre el aparato a medir y el
elemento de medición, aumentando con ello el fondo de escala de este.
En este caso se tiene un polímetro que mide hasta 120 V y se requiere medir una tensión
de hasta 1000 V, se utilizará un transformador de relación 10 intercalado entre la red y el
polímetro. Si en el voltímetro marca 90 V, en la red habrá 900 V.
8.17
Qt=1,732 x (W1- W2)= 1,732 x (20-30)= -17,32 W
Pt= W1 +W2= 20 +30 = 50 W
8.18
Que ambos conductores no poseen tensión o que la de uno y otro es la misma.
8.19
Mediante un medidor de continuidad
8.20
Si se puede, ampliando el factor de escala intercalando un elemento entre el elemento a
medir y el aparato de medición
8.21
Analizador de redes: Es un aparato cuya función es analizar las redes eléctricas y realizar
medidas en las mismas, así como grabar datos para interpretarlos posteriormente.
Medidor de tierra: Se utiliza para indicar si la zona a instalar el electrodo de tierras es óptima
y cumple con los requisitos marcados por el REBT para la resistencia del terreno.
8.22
1r Medida 2n Medida 3r Medida 4t Medida
Aparato de 1,2 1,5 2 2,5
medida
Patrón 1,1 1,6 2,1 2,2
Error absoluto 0,1 0,1 0,1 0,3
Error relativo 9,09% 6,25% 4,76% 13,63%
Clase 5
TEMA 5 . Cálculos
Actividades de comprobación
5.1
b)Para el alumbrado de la caja de escalera se puede estimar una potencia de 30 W/m2 para
incandescencia y de 16 W/m2 para alumbrado de fluorescencia.
5.2
c)0,3
5.3
b) Falsa
5.4
a) Ambas como alumbrado incandescente
5.5
b) Debe disminuirse
5.6
a) Se aplicará: el coeficiente de mayorización de lámparas a todas las lámparas, el de
motores elevadores a ambos ascensores y el de motor eléctrico al de mayor potencia.
5.7
c) Por la fórmula: el diámetro del cable a tener en cuenta según el fabricante será el
diámetro exterior, y el diámetro de tubo obtenido por dicha fórmula será el diámetro interior
mínimo. Por los valores tabulados, teniendo en cuenta la sección y el número de
conductores a albergar, se obtendrá el diámetro exterior del tubo.
5.8
c) 237 V
5.9
f) 90 º aluminio
5.10
b) Longitud menor o igual a 25 m
Actividades de aplicación
5.11Calcula la sección de fase, el neutro y la protección para una línea, con las siguientes
referencias:
-C para la temperatura máxima del aislamiento es 44
-Temperatura ambiente máxima 40 ºC
-Longitud 15 m
-Aislamiento PVC o XLPE
-No se considera factor alguno
-Montaje en tubo superficial con conductor de cobre unipolar
Carga:
-Tensión 230 V
-Rendimiento del 100%
-Potencia 3,5 kW
-Caída de tensión porcentual, la referente para alumbrado en caso general
-Factor de potencia 0,9
-Tipo de carga alumbrado incandescente
Cálculo de la intensidad máxima admisible
I=(V×Factor de Potencia) x P
Potencia:
P= 3500 W
Sección:
2 𝑥 𝐿 𝑥𝑃 2𝑥 15 𝑥 3500
S= S= =1,51 mm2= 2,5 mm2
𝐶𝑥𝑒𝑥𝑉 44 𝑥 6,9 𝑥 230
Intensidad máxima admisible
3500
I= 230 𝑥 0,9 =16,9 A
Según la REBT para conductores de cobre 2 x PVC en montaje de tubo superficial(B1) con
16,9 A harían falta una sección de 2,5 mm2 que soporta como máximo 20 A y para 2 x
XLPE
con una sección de 1,5 mm2 sería suficiente pero como el conductor no específica si va a
ser de PVC o XLPE se tomará la sección de 2,5 mm2 porque cubre los dos casos.
-Conductor: 2,5 mm2
-Neutro: 2,5 mm2
-PE
-Protección: PIA de 20 A
-Tubo: 16 mm
5.12 Calcula la sección de fases, neutro y la protección para una línea, con las siguientes
referencias:
-Conductividad de cobre 48
-Longitud 25 m
-40 Cº de temperatura
-400 V
-PVC
-Montaje en tubo superficial con conductor de cobre unipolar(B1)
-No se considera factor alguno
Carga:
-10 CV de potencia
-Rendimiento del 90%
-5 % de caída de tensión
-Factor de potencia: 0,85
-Tipo de carga: motor eléctrico 400/230 V
Potencia:
10 CV x 736= 7360 W
7360
P= x 1,25=10222,22 W
0,9
Sección:
𝐿 𝑥𝑃 25 𝑥 10222,22
S= S= =0,66 mm2=1,5mm2
𝐶𝑥𝑒𝑥𝑉 48 𝑥 20 𝑥 400
Intensidad máxima admisible
𝑃 10222,22
I= I= = 17,35 A
𝑉 𝑥 𝑐𝑜𝑠 𝑥 3 400 𝑥 0,85 𝑥 3
Según la REBT la sección apropiada para una intensidad de 17,35 A es la de 2,5 mm2
para 3 x PVC en montaje B1.
-Conductor.3 x 2,5 mm2
-Neutro: 2,5 mm2
-Protección: PIA 20 A
-Tubo: 5 conductores: 20 m
5.13 Cálculo la sección de fase, neutro y protección con las siguientes referencias:
-Conductividad 44 cobre
-Longitud 35 m
-Temperatura 40 Cº
-400 V
-XLPE
-Montaje en tubo superficial con conductor de cobre unipolar(B1)
Carga:
-Rendimiento del 90 %
-Potencia 30 CV
-5 %
-Factor de potencia 0,9
-Motor elevador 400/230 V
Potencia:
P= 30 CV x 736 = 22080 W
22080
P= x 1,3= 31893,33 W
0,9
Sección:
𝐿 𝑥𝑃 35 𝑥 31893,33
S= S= =3,17 mm2= 4mm2
𝐶𝑥𝑒𝑥𝑉 44 𝑥 20 𝑥 400
Intensidad máxima admisible
𝑃 31893,33
I= I= = 51,15 A
𝑉 𝑥 𝑐𝑜𝑠 𝑥 3 400 𝑥 0,9 𝑥 3
Según la REBT la sección apropiada para una intensidad de 51,15 A es la de 10 mm2
para 3 x XLPE en montaje B1 que soporta hasta 57 A
-Conductor. 3 x 10 mm2
-Neutro: 10 mm2
-PE
-Protección: PIA 60 A
-Tubo: 5 conductores 32 mm
5.14 Calcula la sección de fase, neutro, y la protección y el diámetro de tubo para derivación
individual:
-Conductividad 48 cobre
-Longitud 10 m
-Electrificación básica
-Contadores totalmente centralizados, caída de 1%
-XLPE
-Montaje B1
Potencia:
P=5750 W
Sección:
2 𝑥 𝐿 𝑥𝑃 2 𝑥 10 𝑥 5750
S= S= = 4, 53 mm2= 6mm2
𝐶𝑥𝑒𝑥𝑉 48 𝑥 2,3 𝑥 230
Intensidad máxima admisible
𝑃 5750
I= I= = 25 A
𝑉 𝑥 𝑐𝑜𝑠 230 𝑥 1
Según la REBT la sección apropiada para una intensidad de 25 A es la de 2,5 mm2
para 2 x XLPE en montaje B1 que soporta hasta 28 A, pero como calculando la sección nos
da una sección superior cogemos la inmediatamente superior a 4,53 mm 2 que es la de
6mm2
-Conductor. 2 x 6 mm2
-Neutro: 6 mm2
-PE
-Protección: Interruptor de protección 32 A
-Tubo: 20 mm, según REBT mínimo 32 mm
5.15 Calcula la sección de fase, neutro, y la protección y el diámetro de tubo para derivación
individual:
-Conductividad 44 cobre
-Longitud 20 m
-Electrificación básica
-Caída de tensión máxima en la LGA que alimenta a esa a DI son 4 V
-XLPE
-Montaje B1
-No se aplicará factor alguno
Potencia:
P=5750 W
Caída de tensión
Como la caída de tensión en la LGA son 4 V, eso quiere decir que tiene una caída de 1%, lo
que significa que los contadores están descentralizados por lo que la caída de tensión en la
DI sera de 0,5 %
Sección:
2 𝑥 𝐿 𝑥𝑃 2 𝑥 20 𝑥 5750
S= S= = 19,76 mm2
𝐶𝑥𝑒𝑥𝑉 44 𝑥 1,15 𝑥 230
Intensidad máxima admisible
𝑃 5750
I= I= = 25 A
𝑉 𝑥 𝑐𝑜𝑠 230 𝑥 1
Según la REBT la sección apropiada para una intensidad de 25 A es la de 2,5 mm2
para 2 x XLPE en montaje B1 que soporta hasta 28 A, pero como calculando la sección nos
da una sección superior cogemos la inmediatamente superior a 19,76 mm 2 que es la de
25mm2
-Conductor. 25 mm2
-Neutro: 25 mm2
-PE: 16 mm2
-Protección: Interruptor de protección 120 A
-Tubo: 32 mm
5.16 Calcula la sección de fase, neutro, y la protección y el diámetro de tubo para LGA:
-Conductividad 44 cobre
-Temperatura 20 Cº en el terreno
-Longitud 10 m
-Contadores centralizados, 0,5 % de 400 V: 2 V
-XLPE
-Tubo enterrado con conductor de cobre unipolar
-No se aplicará factor alguno
Sección estimada para 90 kW
𝐿𝑥𝑃 10 𝑥 90000
S= S= = 25,56 mm 2
𝐶𝑥𝑒𝑥𝑉 44 𝑥 2 𝑥 400
Sección estimada para 150 kW
𝐿𝑥𝑃 10 𝑥 150000
S= S= = 42,61 mm2
𝐶𝑥𝑒𝑥𝑉 44 𝑥 2 𝑥 400
Intensidad máxima admisible para 90 kW
𝑃 90000
I= I= = 129,9 A= 160 A(mínimo según REBT)
𝑉 𝑥 𝑐𝑜𝑠 𝑥 3 400 𝑥 1 𝑥 3
Intensidad máxima admisible para 150 kW
𝑃 150000
I= I= = 216,5 A= 250 A(mínimo según REBT)
𝑉 𝑥 𝑐𝑜𝑠 𝑥 3 400 𝑥 1 𝑥 3
Sección estimada para 90 kW
Según la REBT la sección apropiada para una intensidad de 160 A es la de 70 mm2
para 3 x XLPE en montaje D1 que soporta hasta 193 A.
Sección estimada para 150 kW
Según la REBT la sección apropiada para una intensidad de 250 A es la de 150 mm2
para 3 x XLPE en montaje D1 que soporta hasta 313 A.
-Conductor. 3 x 70 mm2 para 90 kW, 3 x 150 mm2 para 150 kW
-Neutro: 70 mm2 para 90 kW, 150 mm2 para 150 kW
-Protección:Fusible de 250 A
-Tubo: 62mm para 90 kW y 90 mm para 150 kW
5.17 Calcula la sección de fase, neutro, y la protección y el diámetro de tubo para LGA de
una casa unifamiliar donde la compañía exige un mínimo de 10 mm2 de cobre con las
siguientes referencias:
-Conductividad 44
-Electrificación básica más una toma de 16 A para recarga de vehículo eléctrico
-Longitud 10 m
-Temperatura 20 Cº en el terreno
-Contadores totalmente centralizados
-XLPE
-Montaje D1
-No se aplicará factor alguno
Potencia:
P=5750 W + 3680 W= 9439 W
Sección:
2 𝑥 𝐿 𝑥𝑃 2 𝑥 10 𝑥 9439
S= S= = 5.36mm2
𝐶𝑥𝑒𝑥𝑉 44 𝑥 2 𝑥 230
Intensidad máxima admisible
𝑃 9439
I= I= = 41 A
𝑉 𝑥 𝑐𝑜𝑠 230 𝑥 1
Según la REBT la sección apropiada para una intensidad de 41 A es la de 4 mm2
para 2 x XLPE en montaje D1 que soporta hasta 44 A., pero como el cliente quiere mínimo
10 mm2, hay que subirlo a esta sección.
-Conductor. 10 mm2
-Neutro: 10mm2
-Tubo: 63 mm
5.18 Calcula el coeficiente de simultaneidad de dos edificios alimentados por diferente LGA,
en uno de ellos hay 10 viviendas y en el otro 5.
El edificio de 10 viviendas tendrá un coeficiente de 8,5 y el de 5 viviendas tendrá un
coeficiente de 4,6, todo según la REBT
5.19 Calcula la previsión de cargas del siguiente edificio:
Viviendas sin tarificación especial:
-4 apartamentos
-4 viviendas de 160 m2 de superficie útil
-2 viviendas con calefacción eléctrica
Servicios generales:
-Ascensor para 5 personas
-Iluminación LED en zonas comunes de 50 m2
-Alumbrado de escalera fluorescente 40 m2
-Motobomba para circulación de agua de 2 CV
Locales comerciales y oficinas:
-Uno de 40 m2
Garaje o sótano:
Con ventilación natural de 100 m2
Vehículo eléctrico:
-15 plazas de aparcamiento con SPL
Previsión de viviendas(Pv)
8 𝑥 5750 + 2 𝑥 9200
Pv= x 8,5 = 54,740 kW
10
Servicios generales(Ps)
-Ascensor para 5 personas: 4,5 kW x 1,3= 5850 W
-Zonas comunes LED: 15W x 50 m2 = 750 W
-Caja de escalera fluorescente: 4W x 40 m2 x 1,8= 288 W
-Motobomba de 2CV: 2 x 736 x 1,25 =1840 W
TOTAL(Ps): 8728 W
Locales comerciales(Pc)
1 Local de 40 m2: 100 x 40 = 4000 W
Garaje(Pg)
Ventilación natural 100 m2: 100 x 10= 1000 W=3450 W
Recarga de vehículo eléctrico(Pve)
Pve= 0,1 x 15 x 3680 x 0,3= 1656 W
TOTAL: 54,74 kW(Pv) + 8750 W(Ps) + 4000 W(Pc) + 3450 W(Pg) + 1656 W(Pve)=
72596 W
5.20 Calcula la previsión de cargas del siguiente edificio:
Viviendas sin tarificación especial:
-4 apartamentos
-2 viviendas con secadora
-2 viviendas con 25 puntos de luz
Servicios generales:
-Ascensor para 5 personas
-Iluminación fluorescentes en zonas comunes 10 pantallas de 2 x 36 W
-Motobomba para circulación de agua de 2 CV
Locales comerciales y oficinas:
-Uno de 30 m2
Garaje o sótano:
Con ventilación forzada de 200 m2
Vehículo eléctrico:
-15 plazas de aparcamiento sin SPL
Previsión de viviendas(Pv)
6 𝑥 5750 + 4 𝑥 9200
Pv= x 8,5 = 60,60 kW
10
Servicios generales(Ps)
-Ascensor para 5 personas: 4,5 kW x 1,3= 5850 W
-Zonas comunes fluorescente: 2 x 36 x 10 x 1,8= 1296 W
-Motobomba de 2CV: 2 x 736 x 1,25 =1840 W
TOTAL(Ps): 8986 W
Locales comerciales(Pc)
1 Local de 30 m2: 100 x 30 =3000 W = 3450 W
Garaje(Pg)
Ventilación forzada 200 m2: 200 x 20= 4000 W
Recarga de vehículo eléctrico(Pve)
Pve= 0,1 x 15 x 3680 x 0,1= 5520 W
TOTAL: 60,60 kW(Pv) + 8986 W(Ps) + 3450 W(Pc) + 4000 W(Pg) + 5520 W(Pve)=
82556 W
