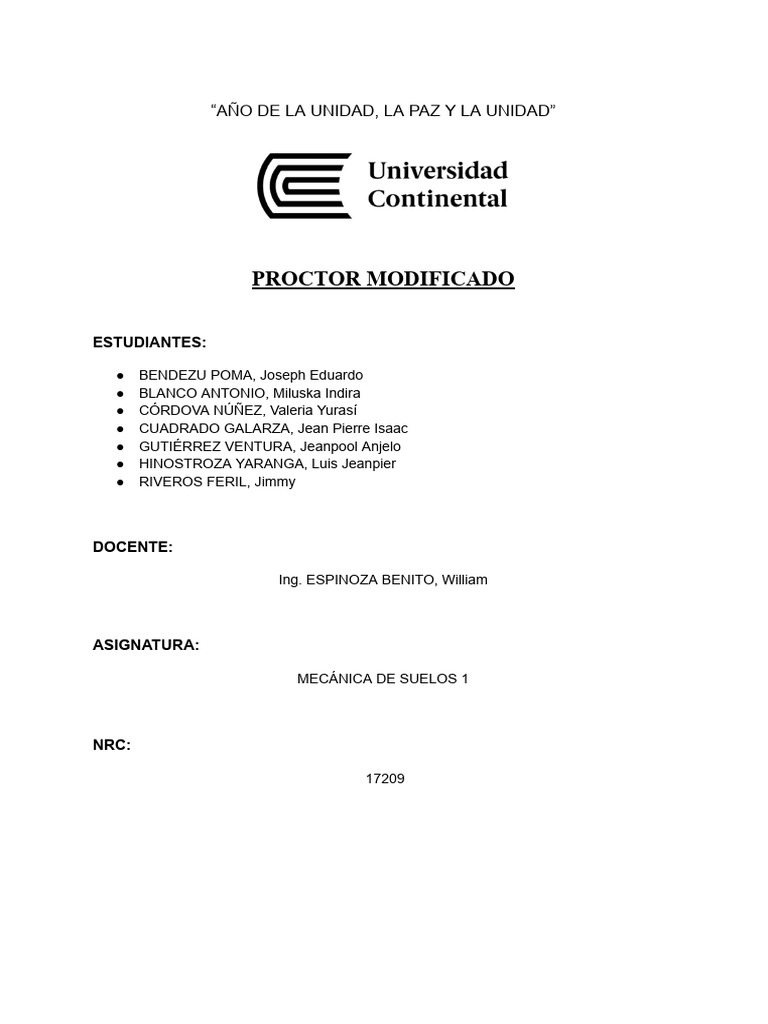

“AÑO DE LA UNIDAD, LA PAZ Y LA UNIDAD”

PROCTOR MODIFICADO

ESTUDIANTES:

● BENDEZU POMA, Joseph Eduardo

● BLANCO ANTONIO, Miluska Indira
● CÓRDOVA NÚÑEZ, Valeria Yurasí
● CUADRADO GALARZA, Jean Pierre Isaac
● GUTIÉRREZ VENTURA, Jeanpool Anjelo
● HINOSTROZA YARANGA, Luis Jeanpier
● RIVEROS FERIL, Jimmy

DOCENTE:

Ing. ESPINOZA BENITO, William

ASIGNATURA:

MECÁNICA DE SUELOS 1

NRC:

17209
 ÍNDICE

ÍNDICE.......................................................................................................................................
1. INTRODUCCIÓN...................................................................................................................
2. OBJETIVOS...........................................................................................................................
2.1. OBJETIVO GENERAL..................................................................................................
2.2. OBJETIVOS ESPECÍFICOS.........................................................................................
3. PROCEDIMIENTO.................................................................................................................
4. CÁLCULOS...........................................................................................................................
5. RESULTADOS.......................................................................................................................
6. CONCLUSIONES..................................................................................................................
7. RECOMENDACIONES..........................................................................................................
8. ANEXOS................................................................................................................................
 INTRODUCCIÓN

El ensayo Proctor Modificado es un procedimiento fundamental en la ingeniería geotécnica

utilizado para evaluar las propiedades de compactación de los suelos. Esta técnica, basada en
el ensayo Proctor estándar, se ha modificado para adaptarse a condiciones específicas de
suelos, lo que la hace especialmente relevante en la construcción de infraestructuras,
cimentaciones y proyectos de ingeniería civil.

La compactación adecuada de los suelos es esencial para garantizar la estabilidad de las

estructuras y prevenir problemas geotécnicos a lo largo del tiempo. El Proctor Modificado
permite determinar la densidad máxima que un suelo puede alcanzar y la humedad óptima
necesaria para lograr esa densidad máxima. Esto es crucial para garantizar que un suelo esté
lo suficientemente compactado, lo que a su vez influye en su resistencia y capacidad de
soporte.

En esta introducción, explicaremos la importancia del ensayo Proctor Modificado, sus

aplicaciones en la ingeniería geotécnica y cómo contribuye a la seguridad y durabilidad de las
construcciones. Además, abordaremos los factores que pueden influir en los resultados del
ensayo y la relevancia de este procedimiento en la toma de decisiones durante la planificación
y ejecución de proyectos de construcción.

A lo largo de este documento, se analizarán en detalle los pasos, equipos y consideraciones

necesarios para llevar a cabo el ensayo Proctor Modificado de manera efectiva, brindando a
los ingenieros y profesionales de la construcción una herramienta esencial para el diseño y
construcción de infraestructuras sólidas y seguras.

OBJETIVOS
Objetivo General
● Determinar las propiedades de compactación de un suelo para establecer las
condiciones óptimas de compactación que permitan lograr la máxima densidad seca
del suelo en un proyecto de ingeniería civil o construcción.
Objetivos específicos
● Determinar la humedad óptima de compactación: Establecer el contenido de humedad
ideal que maximiza la densidad del suelo compactado.
● Calcular la densidad máxima seca: Medir la máxima densidad que se puede alcanzar
en el suelo compactado a la humedad óptima.
● Evaluar la capacidad de compactación: Determinar la capacidad del suelo para ser
compactado y su respuesta a diferentes contenidos de humedad y energía de
compactación.
● Optimizar las condiciones de compactación: Identificar las condiciones ideales de
compactación, incluyendo la energía de compactación necesaria, para lograr una
construcción eficiente y duradera.
● Establecer especificaciones de compactación: Proporcionar directrices y requisitos
específicos para garantizar la calidad de la compactación en proyectos de
construcción, como carreteras, presas y cimentaciones, de acuerdo con las
necesidades del proyecto.
MATERIALES Y HERRAMIENTAS

Materiales Descripción Imagen

Probeta de 500 cm3 Se utilizó para contener o

medir volúmenes de
líquidos

Balanza-Precisión de Se utilizó para pesar las

0,01g muestras de tierra, taras y
picnómetro con la muestra
dentro.
Estufa de dos hornillas Se utilizó para el secado de
la muestra en una bandeja
para eliminar el agua de la
muestra

Materiales Descripción Imagen

Taras Se utiliza para contener la

muestra de tierra y pesar
únicamente este contenido.

Bandejas Se utilizó para realizar el

corte de la muestra.

Cucharón Se utiliza para colocar la

muestra en las bandejas o
taras con cuidado y para
tener muestras exactas.
Molde cilindrico con base Se vierte en su interior 3
de apoyo y collarin(4” o capas de la muestra para
6”) despues realizar los golpes
necesarios y asi lograr la
compactacion.

Pison de 10 lb de peso También llamado martillo de

compactación estándar es la
herramiento que usamos para
compactar la muestra con su
peso ya establecido

Regla enrasadora Se utiliza para nivelar la

muestra compactada y
eliminar el excedente del
molde

Espátula Se utiliza para raspar,

recoger y transferir
muestras.
Tamices de ¾”, Se utiliza para separar
⅜”,N4,fondo y tapa partículas de la muestra,
para quedarnos con el
pasante final y luego
realizar el ensayo.

Cápsulas Se guardaron las muestras

en las cápsulas para luego
meterlas al horno por 24
horas

Brocha Se utilizó como herramienta

de limpieza para limpiar el
molde estándar y otras
cosas mas

Comba de goma Se utilizó para dar

pequeños golpes al moodle
para una mayor
compactación
PROCEDIMIENTO
Para el ensayo de proctor modificado se determinó que se realizara segun el metodo C
según lo indicado en la norma NTP 339.141 , que corresponde a utilizar el tamiz de 6”.

❖ Primero se tamizan la masa por el tamiz de ¾

❖ Preparar una muestra de 600 g previamente secada según lo indicado en NTP

339.141

❖ Se agrega 4% de agua respecto a la muestra (18 ml )

❖ Se remueve íntegramente tratando de lograr un contenido de humedad homogéneo

❖ Se incorpora la primera capa de esta tierra en el molde

❖ Se compacta con el pisón realizando 56 goles que indica el método c de la norma

NTP 339.141

❖ Se agrega la segunda capa y se compacta

❖ Se agrega la tercera capa y se compacta

❖ Se agrega la cuarta capa y se compacta

❖ Se agrega la quinta capa y se compacta

❖ Se registra el peso del molde más tierra.

❖ Se procede a separar el molde de la tierra compactada.

❖ Se fractura la tierra y se saca una muestra.

❖ Se registra la muestra
❖ Se seca en el horno y se recoge al dia siguiente registrando la masa y así
determinar la humedad.
CÁLCULOS

RESULTADOS

- Los resultados obtenidos son confiables ya que tenemos 2 valores antes y 2 valores
después del pico de la curva, por lo que tomaremos como un resultado confiable
- Los resultados obtenidos son similares al proctor estándar el cual arrojaba un valor
de 6.15% de humedad óptima y en comparación del proctor modificado nos da un
valor de 6.02% de humedad óptima
CONCLUSIONES

● El Proctor Modificado ayuda a determinar la humedad óptima y la densidad

máxima de un suelo, lo que es esencial para lograr la compactación adecuada.
Esto reduce el riesgo de asentamientos no deseados y mejora la capacidad de
carga de las estructuras.
● Este ensayo proporciona una herramienta efectiva para el control de calidad
durante la construcción, permitiendo a los ingenieros y contratistas asegurarse
de que se cumplan los estándares de compactación requeridos.
● La información obtenida a través del Proctor Modificado es esencial para el
diseño de cimentaciones, terraplenes, carreteras y otras estructuras, ya que
influye en la capacidad de carga y la estabilidad de las mismas.
● Al asegurar la adecuada compactación del suelo, se reducen los riesgos de
deslizamientos de tierra, socavones y otros problemas geotécnicos que podrían
surgir con el tiempo.
● Para obtener resultados precisos y comparables, es fundamental seguir
procedimientos estandarizados y calibrar los equipos de ensayo de acuerdo con
las normativas aplicables.

RECOMENDACIONES

● Asegurarse de que el martillo Proctor modificado esté en buen estado y cumpla

con las especificaciones requeridas.
● Calibrar el equipo de compactación antes de su uso y verificar la uniformidad
de los golpes.
● Cumplir con las normas de seguridad al operar el equipo de compactación,
especialmente el martillo Proctor modificado.
● Registrar y controlar cuidadosamente la cantidad de agua agregada durante el
proceso de compactación.
● Comparar los resultados del ensayo Proctor modificado con ensayos previos de
Proctor estándar realizados en la misma muestra de suelo para comprender las
diferencias entre los métodos.
ANEXOS

MUESTRA 1 MUESTRA 2 MUESTRA 3

MUESTRA 4 MUESTRA 5
