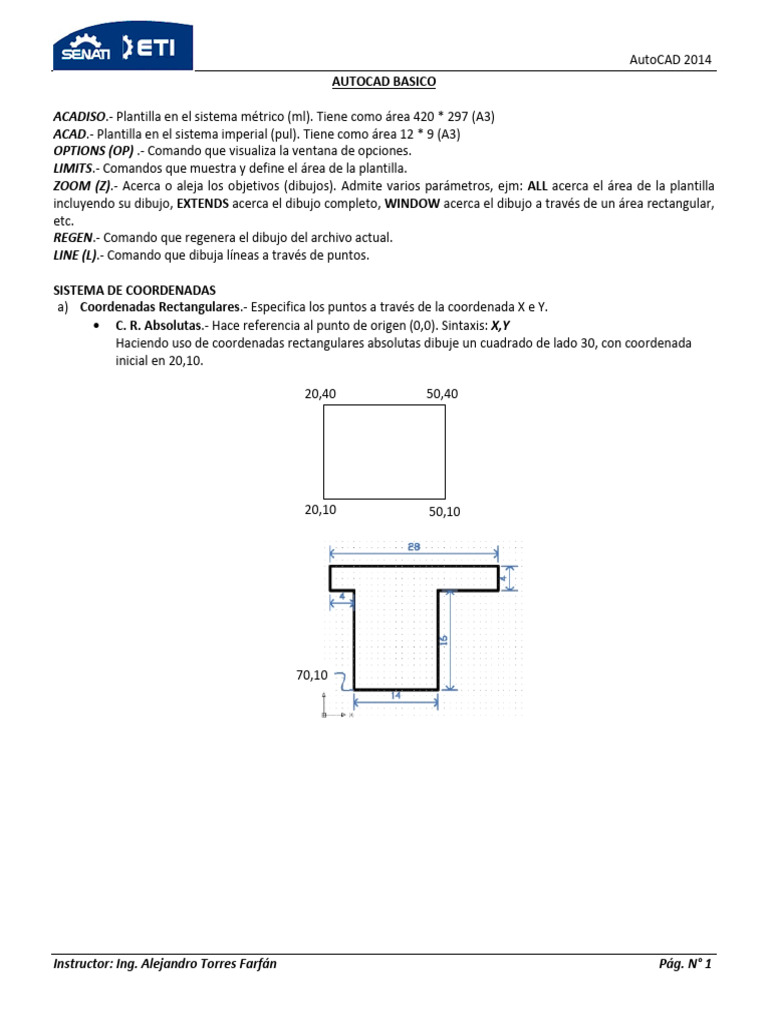

AUTOCAD BASICO

ACADISO.- Plantilla en el sistema métrico (ml). Tiene como área 420 * 297 (A3)
ACAD.- Plantilla en el sistema imperial (pul). Tiene como área 12 * 9 (A3)
OPTIONS (OP) .- Comando que visualiza la ventana de opciones.
LIMITS.- Comandos que muestra y define el área de la plantilla.
ZOOM (Z).- Acerca o aleja los objetivos (dibujos). Admite varios parámetros, ejm: ALL acerca el área de la plantilla
incluyendo su dibujo, EXTENDS acerca el dibujo completo, WINDOW acerca el dibujo a través de un área rectangular,
etc.
REGEN.- Comando que regenera el dibujo del archivo actual.
LINE (L).- Comando que dibuja líneas a través de puntos.

SISTEMA DE COORDENADAS
a) Coordenadas Rectangulares.- Especifica los puntos a través de la coordenada X e Y.
 C. R. Absolutas.- Hace referencia al punto de origen (0,0). Sintaxis: X,Y
Haciendo uso de coordenadas rectangulares absolutas dibuje un cuadrado de lado 30, con coordenada
inicial en 20,10.

20,40 50,40

20,10 50,10

70,10

Instructor: Ing. Alejandro Torres Farfán Pág. N° 1

 AutoCAD 2014
 C.R. Relativas.- Hace referencia al punto anterior. Sintaxis: @X,Y.
Trace la siguiente figura usando coordenadas relativas. Siendo A(120,92).

320,10
b) Coordenadas Polares.- Utilizan distancia y ángulo.
 C. P. Absolutas.- Hace referencia al punto de origen (0,0): distancia < ángulo
 C. P. Relativa- Hace referencia al punto anterior:@distancia < ángulo

Instructor: Ing. Alejandro Torres Farfán Pág. N° 2

 AutoCAD 2014

Instructor: Ing. Alejandro Torres Farfán Pág. N° 3

 AutoCAD 2014

370,115

Instructor: Ing. Alejandro Torres Farfán Pág. N° 4

 AutoCAD 2014
UTILIDADES PARA DIBUJAR CON RAPIDEZ
CUADRICULA (Grid Display).- Usar F7. Ayuda a dibujar en puntos fijos.
FORZAR CURSOR (Snap Mode).- Usar F9. Dibujar sobre distancias fijas. También puede hacer referencia a las
distancias de la cuadricula.
FORZADO ORTOGONAL (Ortho Mode).- Para trazar líneas rectas.

RASTREO POLAR (Polar Tracking).- Usar F10. Para fijar el ángulo de dirección o de incremento de un objeto.

REFERENCIA DE OBJETOS (Object Snap).- Usar F3. Para hacer referencias a puntos medios, final, intersección, nodo,
tangentes, centro de algún segmento.

65
𝑆𝑒𝑛60 =
ℎ

√3 65
=
2 ℎ

ℎ 65
=
2 √3

130 √3 130√3
ℎ= ∗ =
√3 √3 3

DYNAMIC INPUT (Entrada dinámica).- Es hacer uso de la parte grafica (cuadros adjuntos al cursor) para editar
coordenadas, incluyendo ángulos.
RASTREO DE REFERENCIAS A OBJETOS (Object Snap Tracking).- Para mostrar referencias proyectadas entre varios
segmentos u objetos.

EJEMPLOS REPASO

Instructor: Ing. Alejandro Torres Farfán Pág. N° 5

 AutoCAD 2014

Instructor: Ing. Alejandro Torres Farfán Pág. N° 6

 AutoCAD 2014

50

COPY (CO).- Permite copiar un objeto, a partir de un punto base.

MOVE (M).- Mueve un objeto a una distancia determinada, a partir de un punto base.
CIRCLE (C).- Crea un círculo con opción: centro - radio, centro-diámetro, dos puntos, tres puntos, tan-tan-radio, tan-
tan-tan.
RECTANG (REC).- Crea un rectángulo indicando las esquinas opuestas. El rectángulo puede variarlo para que las
esquinas sean redondeadas (FILLET) o diagonales (CHAMFER).
ARC (A).- Crea un arco con opción: tres puntos, inicio-fin-radio, inicio-centro-fin, etc.

EJERCICIOS REPASO

Instructor: Ing. Alejandro Torres Farfán Pág. N° 7

 AutoCAD 2014

ELLIPSE (EL).- Crea una elipse con opción: Centro, Eje-Fin.

POLYGON (POL).- Crea un polígono inscrito o circunscrito. Así mismo polígonos adyacentes (EDGE).
PLINE (PL).- Crea una poli línea, constituida por líneas (LINE) y arcos (ARC). Si se desea cambiar la dirección del arco
use el parámetro DIRECTION.
TRIM (TR).- Recorta segmentos de un objeto.

Instructor: Ing. Alejandro Torres Farfán Pág. N° 8

 AutoCAD 2014

Ejercicios de repaso

ROTATE (RO).- Gira objetos con respecto a un punto base.

OFFSET (O).- Crea copias de un objeto a una distancia determinada por un valor exacto.
ARRAY (AR).- Crea un arreglo de objetos. Puede ser arreglo rectangular o polar.
EJERCICIOS

Instructor: Ing. Alejandro Torres Farfán Pág. N° 9

 AutoCAD 2014

Trace la siguiente palanca:

Instructor: Ing. Alejandro Torres Farfán Pág. N° 10

 AutoCAD 2014

En base a la palanca, genere lo siguiente:

* Practica 01

* EXTEND.- Extiende un objeto hacia otro objeto.

* CHAMFER.- Bisela esquinas formada por dos líneas.
* FILLET.- empalma esquinas formando una curva.
* MIRROR.- Crea un objeto simétrico, en forma opuesta.
* SCALE.- Varia el tamaño de un objeto.
* ALIGN.- Alinea un objeto con respecto a otro objeto.

Instructor: Ing. Alejandro Torres Farfán Pág. N° 11

 AutoCAD 2014
* Ejercicio Repaso:

* STRETCH.- Estira un objeto para ampliar o reducir.

* HATCH.- Sombrea un área determinada.
* HATCHEDIT.- Edita un sombreado existente.
* PEDIT.- Edita un conjunto de líneas y las convierte en poli línea.
* EXPLODE.- Desintegra una poli línea.

* QSELECT.- Selecciona objetos según sus propiedades.

Instructor: Ing. Alejandro Torres Farfán Pág. N° 12

 AutoCAD 2014
Este cuadro resumen las novedades que tiene AutoCAD 2013 en relación con los cambios reportados
por AutoDesk en las últimas versiones (AutoCAD 2012, 2011 y 2010)
Es claro que estas son las novedades significativas que AutoDesk
reporta, algunas de estas han sido modificadas o mejoradas en otras versiones y
también de algunas habían ligeras funcionalidades en versiones previas pero que
AutoDesk las oficializó hasta que tuvieron completa operatividad.

Como se puede ver, a partir de AutoCAD 2009 cuando se hace el gran cambio de
interfase, 2010 apenas significó 7 mejoras sustanciales. De allí se mantiene un
equilibrio entre otras tres versiones con un ligero incremento en AutoCAD 2012.

No es igual el caso de la versión para Mac, que inició con 2011 y va más lenta la
implementación de funcionalidades, en 2012 se vieron una buena cantidad de
características (17 en total) aunque en una gran mayoría deudas que estaban
pendientes de la versión 2011. En 2013 apenas se reportan 7 aunque con la
ventaja que estos ya son propiedades de la versión 2013 para PC.

Característica AutoCAD AutoCAD AutoCAD AutoCAD

2013 2012 2011 2010

Interacción del usuario

Funcionalidades múltiples en los grips X

Ocultar y aislar objetos X

Crear y seleccionar objetos similares X

Auto completar en la línea de comandos X

Eliminar elementos duplicados X

Content explorer X

Arrays asociativos X

Hacer clic opciones de la línea de comandos X

Vista previa de cambio de propiedades X

Vista previa de cambios en viewport X

Características de Diseño y exploración

Modelado de sólidos X

Instructor: Ing. Alejandro Torres Farfán Pág. N° 13

 AutoCAD 2014

Modelado de malla X

Soporte para nubes de puntos X

Librería de materiales X

Modelado de superficie asociativa X

Icono UCS editable X

Controles de viewport In-canvas X

Fusión con Inventor X

Extracción de superficie curva X

PressPull contextual sensitivo X

Características de Documentación

Herramientas de medición geométrica X

Restricciones parametrizables X

Transparencia de objetos y capas X

Vista previa de sombreado X

Enviar sombreados atrás X

Aceptar restricciones X

Vistas proyectadas X

Curvas Blend X

Copia y array simultáneo X

Vista y detalle de sección X

Texto tachado X

Plantillas modernas X

Características de Conectividad

Importar, exportar, llamar de referencia DGN X

V8

Llamar de referencia y publicar PDF X

Instructor: Ing. Alejandro Torres Farfán Pág. N° 14

 AutoCAD 2014

Importar y exportar FBX X

DWG Convert X

Importar IGES, CATIA, Rhiino, X

Pro/Engineer y STEP

AutoCAD WS X

Importar formato de Inventor X

Conectividad con AutoCAD Cloud X

Conectividad con redes sociales X

Características de Personalización

Grabado de actividad X

Importa formato CUIx X

Transferencia de licencia en línea X

Reseteo de migración X

Ruta de Ploteo múltiple X

Soporte de sincronización X

AutoCAD Apps en AutoDesk Exchange X

Total 13 15 13 7
