Nro.

DD-106
HIDRAULICA Página 1 / 4

ALEJANDRO RIVERA
Práctica calificada N°4 Grupo
Mantenimiento de Maquinaria Pesada PC N°1 04
Departamento de Mecánica FECHA:
Indicaciones:
- El examen se desarrollará de manera virtual.
- El examen tendrá una duración de 90 minutos.
- El examen se presentará mediante CANVAS de la institución, se desarrollará en una hoja bond o cuadriculada, la cual
deberá de tener el nombre completo del estudiante, además las respuestas deberán de estar resaltadas. Dicha hoja se
subirá como foto o PDF.
- Si la letra no es legible se le asignarán 0 puntos a la respuesta.
- Además del tiempo establecido para el examen, se concederán 5 minutos adicionales exclusivamente para subir el examen.
Después de este periodo, no se recibirán más exámenes.

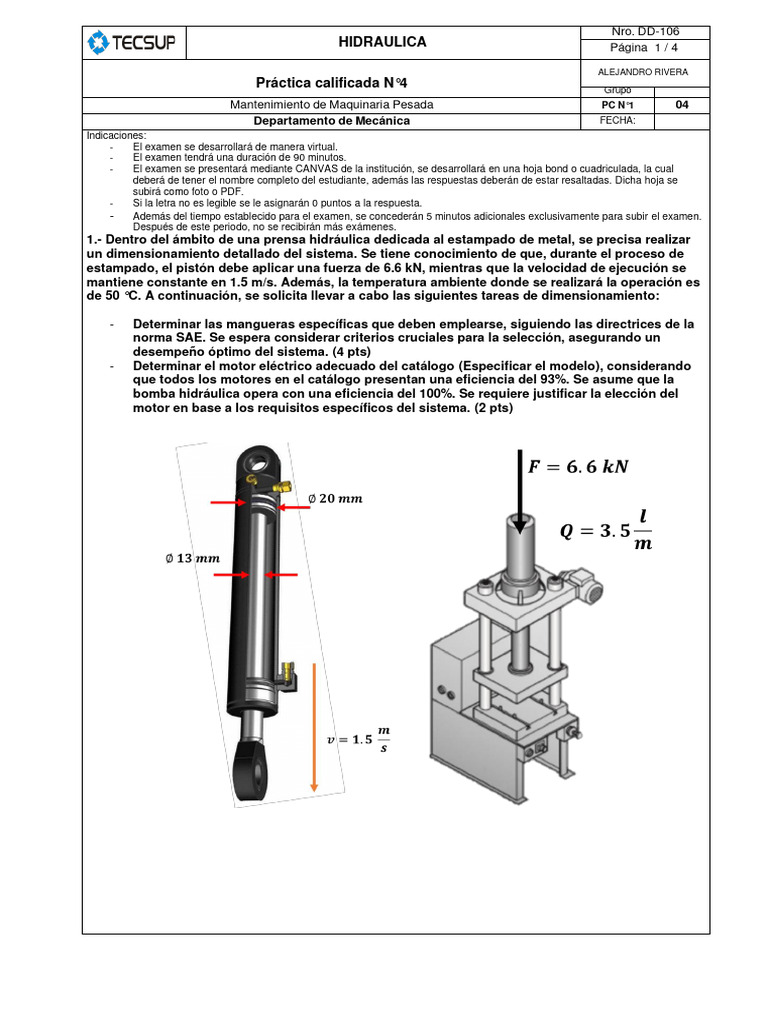

1.- Dentro del ámbito de una prensa hidráulica dedicada al estampado de metal, se precisa realizar
un dimensionamiento detallado del sistema. Se tiene conocimiento de que, durante el proceso de
estampado, el pistón debe aplicar una fuerza de 6.6 kN, mientras que la velocidad de ejecución se
mantiene constante en 1.5 m/s. Además, la temperatura ambiente donde se realizará la operación es
de 50 °C. A continuación, se solicita llevar a cabo las siguientes tareas de dimensionamiento:

- Determinar las mangueras específicas que deben emplearse, siguiendo las directrices de la
norma SAE. Se espera considerar criterios cruciales para la selección, asegurando un
desempeño óptimo del sistema. (4 pts)
- Determinar el motor eléctrico adecuado del catálogo (Especificar el modelo), considerando
que todos los motores en el catálogo presentan una eficiencia del 93%. Se asume que la
bomba hidráulica opera con una eficiencia del 100%. Se requiere justificar la elección del
motor en base a los requisitos específicos del sistema. (2 pts)
2.-Conforme a la norma SAE 4406, ¿Cuál sería la designación adecuada para el aceite
considerando que la bomba hidráulica operará con una potencia de 5?5 kW y un caudal de
15 l/min? Se dispone de información adicional que establece que las bombas hidráulicas de
engranajes fijos presentan una eficiencia del 91%. (3 pts)

3.- Proporciona una explicación detallada del circuito hidráulico presentado a continuación.
Identifica todos los componentes involucrados, explica la función específica de cada uno y
describe cómo interactúan para que el circuito funcione. (4 pts)
4.- ¿Cuáles son las partes de una manguera hidráulica? (2 pts)

5.- Imagina que formas parte del equipo de diseño de una empresa líder en la fabricación de
prensas hidráulicas personalizadas para la industria automotriz. Te asignaron la tarea de
diseñar un sistema hidráulico para una prensa destinada al ensamblaje de componentes
críticos del chasis de vehículos. En este contexto, considera detalladamente los siguientes
requisitos específicos (4 pts):

- La prensa debe incorporar tres actuadores hidráulicos para aplicar fuerza de

manera simultánea en puntos específicos del chasis.
- Se requiere que las velocidades de extensión sean iguales entre los tres actuadores, al
igual que las velocidades de retracción. Sin embargo, es esencial que la velocidad de
extensión sea diferente de la velocidad de retracción.
- El sistema debe ser capaz de operar eficazmente a tres niveles de presión distintos,
ya que se ensamblarán diversos modelos de automóviles.
- La extensión y retracción de los actuadores deberán realizarse mediante mandos
eléctricos, asegurando un control preciso y eficiente del sistema.
- Identifica y detalla todos los componentes esenciales que se deben incluir para
garantizar el funcionamiento óptimo del sistema hidráulico en su totalidad.

6.- ¿Cuál es la diferencia entre un tanque hidráulico presurizado y no presurizado? (2 pts)
