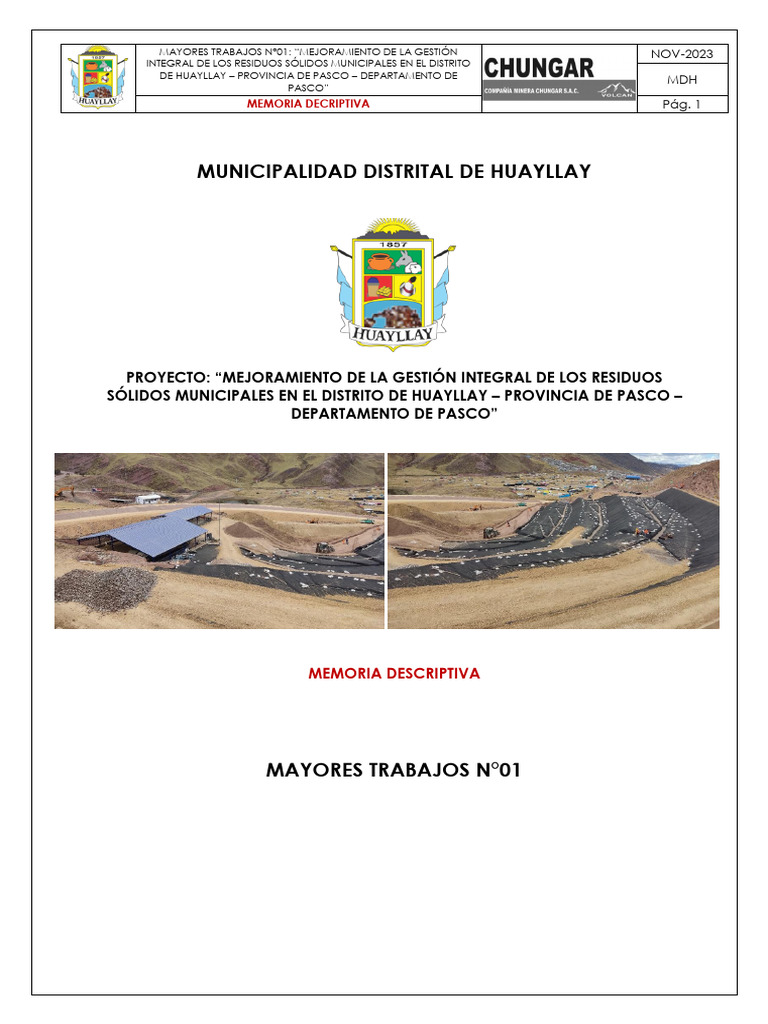

MUNICIPALIDAD DISTRITAL DE HUAYLLAY
PROYECTO: “MEJORAMIENTO DE LA GESTIÓN INTEGRAL DE LOS RESIDUOS

SÓLIDOS MUNICIPALES EN EL DISTRITO DE HUAYLLAY – PROVINCIA DE PASCO –
DEPARTAMENTO DE PASCO”
MEMORIA DESCRIPTIVA
MAYORES TRABAJOS N°01

PASCO”
TABLA DE CONTENIDOS
1. GENERALIDADES ......................................................................................................................................... 3
2. ANTECEDENTES ............................................................................................................................................ 3
3. MARCO LEGAL ............................................................................................................................................ 3
4. OBJETIVOS ................................................................................................................................................... 6
5. PARTIDAS Y METRADOS DEL ADICIONAL ................................................................................................ 7
6. PRESUPUESTO DEL ADICIONAL ............................................................................................................... 10
7. CRONOGRAMA DE EJECUCIÓN ............................................................................................................ 15
8. CONCLUSIONES ........................................................................................................................................ 15
PASCO”
1. GENERALIDADES
La presente memoria descriptiva del proyecto: MAYORES TRABAJOS N°01
“MEJORAMIENTO DE LA GESTIÓN INTEGRAL DE LOS RESIDUOS SÓLIDOS
MUNICIPALES EN EL DISTRITO DE HUAYLLAY – PROVINCIA DE PASCO –
DEPARTAMENTO DE PASCO”, se debe a la necesidad de mejorar el futuro
relleno sanitario; y, con ello cumplir con el objetivo y la finalidad del proyecto.
2. ANTECEDENTES
- El 23 de octubre del 2023, la supervisión remite a la Entidad el INFORME
N°001-2023-AHG-2023/SUP con la NECESIDAD DE EJECUTAR MAYORES
TRABAJOS N°01; EN LA OBRA “MEJORAMIENTO DE LA GESTIÓN INTEGRAL DE
LOS RESIDUOS SÓLIDOS MUNICIPALES EN EL DISTRITO DE HUAYLLAY –
PROVINCIA DE PASCO – DEPARTAMENTO DE PASCO”.
3. MARCO LEGAL
- T.U.O. de la Ley N° 30225 Ley de Contrataciones del Estado y su Reglamento.
- Ley 27444, ley de procedimientos administrativos
- Reglamento de la Ley de contrataciones del Estado.
- DECRETO SUPREMO Nº 344-2018-EF: Reglamento de la Ley N° 30225, Ley de
Contrataciones del Estado.
- Artículo 205. Prestaciones adicionales de obras menores o iguales al quince
por ciento (15%)
 205.1. Solo procede la ejecución de prestaciones adicionales de obra
cuando previamente se cuente con la certificación de crédito
presupuestario o previsión presupuestal, según las reglas previstas en la
normatividad del Sistema Nacional de Presupuesto Público y con la
resolución del Titular de la Entidad o del servidor del siguiente nivel de
decisión a quien se hubiera delegado esta atribución y en los casos en
que sus montos, restándole los presupuestos deductivos vinculados, no
excedan el quince por ciento (15%) del monto del contrato original.
 205.2. La necesidad de ejecutar una prestación adicional de obra es
anotada en el cuaderno de obra, sea por el contratista, a través de su
residente, o por el inspector o supervisor, según corresponda. En un plazo
máximo de cinco (5) días contados a partir del día siguiente de
realizada la anotación, el inspector o supervisor, según corresponda,
ratifica a la Entidad la anotación realizada, adjuntando un informe
técnico que sustente su posición respecto a la necesidad de ejecutar la
prestación adicional. Además, se requiere el detalle o sustento de la
deficiencia del expediente técnico de obra o del riesgo que haya
generado la necesidad de ejecutar la prestación adicional.
PASCO”
 205.3. En el caso de obras convocadas por paquete que, por su

naturaleza, no cuenten con inspector o supervisor a tiempo completo,
el plazo al que se refiere el numeral anterior se computa a partir del
primer día posterior a la fecha de la anotación, en que, según la
programación, corresponda al inspector o supervisor estar en la obra.
 205.4. El contratista presenta el expediente técnico del adicional de
obra, dentro de los quince (15) días siguientes a la anotación en el
cuaderno de obra, siempre que el inspector o supervisor, según
corresponda, haya ratifi cado la necesidad de ejecutar la prestación
adicional. De ser el caso, el inspector o supervisor remite a la Entidad la
conformidad sobre el expediente técnico de obra formulado por el
contratista en el plazo de diez (10) días de presentado este último.
 205.5 De existir partidas cuyos precios unitarios no están previstas en el
presupuesto de obra, se adjunta al expediente técnico de obra el
documento del precio unitario pactado con el contratista ejecutor de
la obra. El acuerdo de precios se realiza entre el residente y el supervisor
o el inspector, la cual es remitida a la Entidad para su aprobación como
parte del presupuesto de la prestación adicional de obra.
 205.6. En el caso que el inspector o supervisor emita la conformidad
sobre el expediente técnico presentado por el contratista, la Entidad en
un plazo de doce (12) días hábiles emite y notifica al contratista la
resolución mediante la que se pronuncia sobre la procedencia de la
ejecución de la prestación adicional de obra. La demora de la Entidad
en emitir y notificar esta resolución, puede ser causal de ampliación de
plazo.
 205.7. A efectos de aprobar la ejecución del adicional de obra la
Entidad cuenta con el informe de viabilidad presupuestal y la opinión
favorable sobre la solución técnica propuesta en el expediente técnico
presentado por el contratista. Para emitir una opinión técnica sobre la
solución técnica propuesta, la Entidad solicita el pronunciamiento del
proyectista, de no contarse con dicho pronunciamiento o siendo
negativo este, el órgano de la entidad responsable de la aprobación
de los estudios emite la opinión correspondiente.
 205.8. Excepcionalmente, en el caso de prestaciones adicionales de
obra de carácter de emergencia, cuya falta de ejecución pueda
afectar el ambiente o poner en peligro a la población, a los
trabajadores o a la integridad de la misma obra, la autorización previa
de la Entidad se realiza mediante comunicación escrita al inspector o
supervisor a fi n de que pueda autorizar la ejecución de tales
prestaciones adicionales, sin perjuicio de la verificación que efectúa la
PASCO”
Entidad, previamente a la emisión de la resolución correspondiente, sin

la cual no puede efectuarse pago alguno.
 205.9. En los contratos de obra, los presupuestos adicionales de obra se
formulan con los precios del contrato y/o precios pactados y los gastos
generales fijos y variables propias de la prestación adicional para lo cual
se realiza el análisis correspondiente teniendo como base o referencia
el análisis de los gastos generales del presupuesto original contratado.
Asimismo, se incluye la utilidad del presupuesto ofertado y el Impuesto
General a las Ventas correspondiente.
 205.10. Cuando en los contratos suscritos bajo el sistema de precios
unitarios se requiera ejecutar mayores metrados, estos son autorizados
por el supervisor o inspector de obra a través de su anotación en el
cuaderno de obra, y comunicados a la Entidad, de forma previa a su
ejecución.
 205.11. El contratista mediante anotación en cuaderno de obra solicita
la ejecución de mayores metrados. El supervisor autoriza su ejecución
siempre que no se supere el quince por ciento (15%) del monto del
contrato original, considerando el monto acumulado de los mayores
metrados y las prestaciones adicionales de obras, restándole los
presupuestos deductivos. El monto a pagarse por la ejecución de estos
mayores metrados se computa para el cálculo del límite para la
aprobación de adicionales, previsto en el numeral 34.5 del artículo 34
de la Ley.
 205.12. No se requiere la aprobación previa de la Entidad para la
ejecución de mayores metrados, pero sí para su pago. El encargado de
autorizar el pago es el Titular de la Entidad o a quien se le delegue dicha
función.
 205.13. De no existir precios unitarios de una determinada partida
requerida en la prestación adicional, se pactan nuevos precios unitarios,
considerando los precios de los insumos, tarifas o jornales del
presupuesto de obra y, de no existir, se sustenta en precios del mercado
debidamente sustentados. A falta de acuerdo con el contratista, y con
la finalidad de no retrasar la aprobación y ejecución de la prestación
adicional, el supervisor o inspector se encuentra facultado para fi jar
provisionalmente un precio, el cual se aplica sin perjuicio del derecho
del contratista para someterlo al procedimiento de solución de
controversias que corresponda dentro de los siguientes treinta (30) días
hábiles contados desde la aprobación del presupuesto de la prestación
adicional. El plazo señalado en el presente numeral es de caducidad.
PASCO”
 205.14. El pago de los presupuestos adicionales aprobados se realiza

mediante valorizaciones adicionales.
 205.15. Cuando se apruebe la prestación adicional de obra, el
contratista está obligado a ampliar el monto de la garantía de fi el
cumplimiento, debiendo entregar la actualización del valor de la
garantía correspondiente en el plazo máximo de ocho (8) días hábiles
de ordenada la prestación adicional. Igualmente, cuando se apruebe
la reducción de prestaciones, el contratista puede reducir el monto de
dicha garantía.
 205.16. En los casos en los que el contratista, para la elaboración del
expediente técnico del adicional de obra, requiera realizar ensayos
especializados de alta complejidad y/o la participación de algún
especialista que no esté contemplado en la relación de su personal
clave, corresponde incluir su costo en los gastos generales propios del
adicional.
- Opinión N° 080-2015/DTN, OSCE
 De conformidad con lo señalado en el segundo párrafo del numeral
2.1.4 de la Opinión N° 080-2015/DTN, OSCE una deficiencia del
expediente técnico podía presentarse cuando los documentos que lo
componían no cumplían con definir adecuadamente las
características, alcance y la forma de ejecución de la obra, así como
tampoco describían adecuadamente las condiciones del terreno. En
otras palabras, se podía identificar una deficiencia en un expediente
técnico cuando no presentaba información suficiente, coherente o
técnicamente correcta para determinar el alcance de las prestaciones
que se debían ejecutar.
4. OBJETIVOS
 Sustentar y determinar la magnitud de las metas de los mayores trabajos
para la mejorar del futuro relleno sanitario.
 Realizar los planteamientos técnicos para mejorar el área de valorización
de residuos orgánicos con fines de la generación de compost.
 Realizar los planteamientos técnicos para el acceso peatonal (graderías)al
área de poza de lixiviado, área de valorización de residuos orgánicos.
 Realizar los planteamientos técnicos para cerco perímetro en la poza de
lixiviados en la poza de lixiviado.
 Realizar los planteamientos técnicos para el lavadero de manos.
 Realizar los planteamientos técnicos del anclaje de la impermeabilización.
PASCO”
5. PARTIDAS Y METRADOS DEL ADICIONAL

Item Partida Unidad Metrado
1 OBRAS PROVISIONALES, PRELIMINARES Y SEGURIDAD EN EL TRABAJO
1.1 OBRAS PROVISIONALES
1.1.1 SERVICIOS HIGIENICOS DE OBRA MES 1.00
1.1.2 ALQUILER DE MODULO DE OFICINAS MES 1.00
2 AREA DE REAPROVECHAMIENTO ORGANICO
2.1 CERCO DE ESTRUCTURA METALICA
2.1.1 FABRICACIÓN E INSTALACIÓN DE CERCO DIVISORIO METÁLICO M2 122.48
FABRICACIÓN E INSTALACIÓN DE SOPORTE PARA CERCO DIVISORIO
2.1.2 ML 70.88
METÁLICO
2.1.3 PUERTA METALICA DE INGRESO VEHICULAR SEG DET. UND 1.00
2.2 TABIQUERIA
2.2.1 TABIQUERIA CON POLICARBONATO ALVEOLAR DE 6.0 mm M2 133.94
2.3 PINTURA
2.3.1 PINTURA SOBRE CERCO METÁLICO (2 CARAS) M2 133.94
2.4 INSTALACIONES ELÉCTRICAS
2.4.1 SALIDAS ELECTRICAS
2.4.1.1 SALIDA PARA TOMACORRIENTE PTO 2.00
2.4.2 CANALIZACIONES Y/O TUBERIAS
2.4.2.1 TUBERIA PVC SEL 3/4" (ELECTRICAS) ML 50.00
2.4.3 CANALIZACIONES Y/O CABLES
2.4.3.1 CABLEADO CABLE N° 14TW ML 120.00
2.4.4 TABLEROS Y CUCHILLAS
2.4.4.1 TABLERO DE DISTRIBUCION CAJA METALICA 12 POLOS PZA 1.00
2.4.4.2 INTERRUPTOR TERMOMAGNETICO 3x30A UND 1.00
3 POZA PARA LIXIVIADOS
3.1 CERCO DE ESTRUCTURA METALICA
3.1.1 TRABAJOS PRELIMINARES
3.1.1.1 TRAZO, NIVELES Y REPLANTEO PRELIMINAR M2 165.62
3.1.2 MOVIMIENTO DE TIERRAS
3.1.2.1 LIMPIEZA DEL TERRENO PARA CERCO M2 165.62
3.1.2.2 EXCAVACION MANUAL DE ZANJAS PARA CIMIENTOS M3 11.21
3.1.2.3 EXCAVACION MANUAL DE ZANJAS PARA POZA LIXIVIADOS M3 60.82
3.1.2.4 ELIMINACION DE MATERIAL EXCEDENTE A BOTADERO R= 6 KM M3 86.44
3.1.3 CONCRETO SIMPLE
CONCRETO CICLOPEO F'c=175 kg/cm2 + 30% PM PARA CIMIENTO
3.1.3.1 M3 9.35
CORRIDO
3.1.3.2 CONCRETO F'c=175 kg/cm2 PARA SOBRECIMIENTO M3 2.01
ENCOFRADO Y DESENCOFRADO PARA SOBRECIMENTOS TIPO
3.1.3.3 M2 26.84
CARAVISTA
3.1.3.4 CONCRETO F'c=100 kg/cm2 PARA SOLADOS E=4" M2 15.21
3.1.3.5 CONCRETO F'c=210 kg/cm2 PARA LOSA ELECTROBOMBA M3 0.15
3.1.4 CONCRETO ARMADO
3.1.4.1 CONCRETO F'c=210 kg/cm2 PARA BASE LIXIVIADOS M3 3.04
PASCO”
3.1.4.2 CONCRETO F'c=210 kg/cm2 PARA MURO LIXIVIADOS M3 10.56

3.1.4.3 CONCRETO F'c=210 kg/cm2 PARA LOSA LIXIVIADOS M3 2.99
3.1.4.4 ENCOFRADO Y DESENCOFRADO PARA MURO LIXIVIADO M2 50.22
3.1.4.5 ENCOFRADO Y DESENCOFRADO PARA LOSA LIXIVIADO M2 12.57
3.1.4.6 ACERO CORRUGADO F'y= 4200 kg/cm2 GRADO 60 KG 808.98
3.1.4.7 MARCO Y TAPA DE BUZON STANDAR ∅0.60 m GLB 1.00
3.1.5 ELECTROBOMBA EXTERIOR DE LIXIVIADOS
3.1.5.1 ELECTROBOMBA DE LIXVIADOS
3.1.5.1.1 SUMINISTRO E INSTALACIÓN DE ELECTROBOMBA DE 5 HP UND 1.00
3.1.5.2 TUBERIA DE SUCCIÓN
SUMINISTRO E INSTALACIÓN DE TUBERIA DE SUCCIÓN HDPE Ø 50
3.1.5.2.1 ML 4.40
MM
3.1.5.2.2 VALVULA CHECK DE Ø 1/2" UND 1.00
3.1.5.2.3 CANASTILLA DE PVC Ø 1/2" UND 1.00
3.1.5.3 TUBERIA DE IMPULSIÓN
SUMINISTRO E INSTALACIÓN DE TUBERIA DE IMPULSIÓN HDPE Ø
3.1.5.3.1 ML 100.00
40 MM
3.1.6 CERCO CON POSTES METALICOS Y MALLA OLIMPICA #12
CERCO CON POSTES DE TUBO REDONDO DE F°G° Ø 2" Y MALLA DE
3.1.6.1 ML 44.73
ACERO GALV. CON COCADA 2"x2" DE ALAMBRE #12
3.1.7 PUERTA CON POSTES METALICOS Y MALLA OLIMPICA #12
3.1.7.1 PUERTA METALICA DE INGRESO UND 1.00
3.1.8 DRENAJE PLUVIAL
3.1.8.1 DRENAJE PLUVIAL ML 16.00
4 AREA OPERATIVA (RELLENO SANITARIO)
4.1 ANCLAJE DE GEOMEMBRANA Y GEOTEXTIL
4.1.1 EXCAVACION DE ZANJAS DE ANCLAJE M3 2.50
RELLENO CON MATERIAL PROPIO SELECCIONADO PARA ZANJA DE
4.1.2 M3 2.50
ANCLAJE
4.2 GRADERIA
4.2.1.2 TRAZO NIVELACION Y REPLANTEO DURANTE LA OBRA M2 189.60
4.2.2 MOVIMIENTO DE TIERRA
4.2.2.1 EXCAVACION MANUAL DE ZANJAS EN TERRENO NORMAL M3 60.05
4.2.2.2 PERFILADO Y COMPACTADO DE SUB RASANTE DE GRADAS M2 189.60
4.2.2.3 RELLENO CON MATERIAL PROPIO M3 1.25
4.2.2.4 ACARREO DE MATERIAL EXCEDENTE M3 70.56
4.2.2.5 ELIMINACION DE MATERIAL EXCEDENTE CON VOLQUETES M3 70.56
4.2.3 CONCRETO SIMPLE
4.2.3.1 CONCRETO F'c=175 kg/cm2 PARA GRADERIA M3 46.27
4.2.3.2 ENCOFRADO Y DESENCOFRADO PARA GRADERIA M2 93.55
4.2.3.3 CURADO QUIMICO M2 235.87
4.2.4 SELLADO DE JUNTAS
4.2.4.1 SELLADO DE JUNTAS ML 49.20
4.2.4.2 LIMPIEZA DE TERRENO MANUAL M2 189.60
PASCO”
4.2.5 BARANDAS
4.2.5.1 BARANDAS DE TUBERIA TUBO NEGRO SEGUN DISEÑO ML 224.33
4.2.6 PINTURAS
4.2.6.1 PINTURA EN BARANDAS METALICAS ML 224.33
4.3 LAVAMANOS
4.3.2 ESTRUCTURA
4.3.2.1 MOVIMIENTO DE TIERRAS
4.3.2.1.1 NIVELACION DEL TERRENO
4.3.2.1.1.1 NIVELACIÓN, REFINE Y COMPACTACION, PISÓN MANUAL M2 0.90
4.3.2.1.2 EXCAVACIONES
4.3.2.1.2.1 EXCAVACIÓN DE ZANJAS M3 0.09
4.3.2.1.3 RELLENOS
4.3.2.1.3.1 RELLENO COMPACTADO CON MATERIAL PROPIO PISON MANUAL M3 0.05
4.3.2.1.4 ELIMINACIÓN DE MATERIAL EXCEDENTE
ELIMINACION DE MATERIAL EXCEDENTE CARGUIO MANUAL,
4.3.2.1.4.1 M3 0.05
D=30M
4.3.2.2 OBRAS DE CONCRETO SIMPLE
4.3.2.2.1 LAVADERO - INFERIOR
4.3.2.2.1.1 VACIADO DE CONCRETO F'c=175KG/CM2 M3 0.41
4.3.2.2.1.2 HABILITACIÓN E INSTALACIÓN DE ENCOFRADO M2 1.06
4.3.2.3 CONCRETO ARMADO
4.3.2.3.1 LAVADERO - SUPERIOR
4.3.2.3.1.1 VACIADO DE CONCRETO F'c=175KG/CM2 M3 0.19
4.3.2.3.1.2 HABILITACIÓN E INSTALACIÓN DE ENCOFRADO Y DESENCOFRADO M2 1.64
HABILITACIÓN E INSTALARON DE ACERO DE REFUERZO
4.3.2.3.1.3 KG 5.12
fy=4200kg/cm2
4.3.3 ARQUITECTURA
4.3.3.1 REVOQUES Y REVESTIMIENTOS
4.3.3.1.1 TARRAJEO FROTACHADO, LAVADERO, E=1.5cm, C:A 1:4 M2 6.29
PINTURA E IMPRIMACION PARA LAVADERO EXTERIOR, CON LATEX
4.3.3.1.2 M2 6.03
02 MANOS
4.3.4 SANITARIAS
4.3.4.1 SISTEMA DE AGUA FRIA
4.3.4.1.1 SALIDA DE AGUA FRIA PVC C-10 D=1/2" PTO 2.00
EXCAVACION MANUAL DE ZANJA EN TERRENO NORMAL (0.40 x
4.3.4.1.2 M3 0.48
0.60 m)
PREPARACIÓN Y COLOCACIÓN CAMA DE APOYO CON MATERIAL
4.3.4.1.3 M3 0.12
ZARANDEADO H=0.10M
COLOCACION DE PRIMER RELLENO CON MATERIAL ZARANDEADO =
4.3.4.1.4 M3 0.18
0.15m
COLOCACIÓN Y COMPACTACIÓN DE SEGUNDO RELLENO CON
4.3.4.1.5 M3 0.18
MATERIAL ZARANDEADO H=0.20M
4.3.4.1.6 RELLENO Y COMPACTADO FINAL DE ZANJAS M3 0.96
4.3.4.1.7 SUMINISTRO E INSTALACIÓN DE TUBERIA PVC C 10 Ø=1/2" ML 4.00
4.3.4.1.8 TEE PVC - SAP C-10 1/2" x 1/2" UND 2.00
PASCO”
4.3.4.1.9 CODO PVC SAP 1/2" x 90° UND 2.00

4.3.4.2 SISTEMA DE DESAGUE
4.3.4.2.1 SALIDA DE DESAGUE PVC PESADO D= 2" PTO 2.00
EXCAVACION MANUAL DE ZANJA EN TERRENO NORMAL (0.40 x
4.3.4.2.2 M3 0.36
0.60 m)
4.3.4.2.3 0.09
ZARANDEADO H=0.10M
COLOCACION DE PRIMER RELLENO CON MATERIAL GRANULAR =
4.3.4.2.4 M3 0.14
0.15m
4.3.4.2.5 M3 0.14
MATERIALGRANULAR H=0.20M
4.3.4.2.6 RELLENO Y COMPACTADO FINAL DE ZANJAS M3 0.72
SUMINISTRO E INSTALACIÓN DE TUBERIA PVC SAL PESADO 2"
4.3.4.2.7 ML 3.00
(MONTANTES)
5 EDIFICACIONES (CASETA ADMINISTRATIVA)
5.1 PASE VEHICULAR
5.1.2 EXCAVACIONES
5.1.2.1 EXCAVACIÓN DE ZANJAS M3 0.40
5.1.3 CONCRETO ARMADO
5.1.3.1 VACIADO DE CONCRETO F'c=210KG/CM2 M3 2.13
5.1.3.2 HABILITACIÓN E INSTALACIÓN DE ENCOFRADO Y DESENCOFRADO M2 6.42
5.1.3.3 KG 178.16
fy=4200kg/cm2
6 CERCO PERIMETRICO
6.1 PINTURAS
6.1.1 PINTURA SOBRE CERCO PERIMETRICO (2 CARAS) ML 625.98
7 OTROS
7.1 CAPACITACIÓN Y SENSIBILIZACIÓN GLB 1.00
7.2 EQUIPOS GLB 1.00
7.3 REJILLAS METALICAS S/DISEÑO ML 37.05
7.4 TRASLADO DE EQUIPOS Y MAQUINARIAS GLB 1.00
6. PRESUPUESTO DEL ADICIONAL

Item Partida Unidad Metrado CU Parcial
OBRAS PROVISIONALES, PRELIMINARES Y SEGURIDAD EN EL
1 3,525.00
TRABAJO
1.1 OBRAS PROVISIONALES 3,525.00
1.1.1 SERVICIOS HIGIENICOS DE OBRA MES 1.00 1,400.00 1,400.00
1.1.2 ALQUILER DE MODULO DE OFICINAS MES 1.00 2,125.00 2,125.00
2 AREA DE REAPROVECHAMIENTO ORGANICO 76,335.01
2.1 CERCO DE ESTRUCTURA METALICA 62,482.48
FABRICACIÓN E INSTALACIÓN DE CERCO DIVISORIO
2.1.1 M2 122.48 271.02 33,194.53
METÁLICO
PASCO”
FABRICACIÓN E INSTALACIÓN DE SOPORTE PARA

2.1.2 ML 70.88 389.32 27,595.00
CERCO DIVISORIO METÁLICO
PUERTA METALICA DE INGRESO VEHICULAR SEG
2.1.3 UND 1.00 1,692.95 1,692.95
DET.
2.2 TABIQUERIA 6,813.53
TABIQUERIA CON POLICARBONATO ALVEOLAR DE
2.2.1 M2 133.94 50.87 6,813.53
6.0 mm
2.3 PINTURA 4,177.59
2.3.1 PINTURA SOBRE CERCO METÁLICO (2 CARAS) M2 133.94 31.19 4,177.59
2.4 INSTALACIONES ELÉCTRICAS 2,861.41
2.4.1 SALIDAS ELECTRICAS 354.54
2.4.1.1 SALIDA PARA TOMACORRIENTE PTO 2.00 177.27 354.54
2.4.2 CANALIZACIONES Y/O TUBERIAS 380.00
2.4.2.1 TUBERIA PVC SEL 3/4" (ELECTRICAS) ML 50.00 7.60 380.00
2.4.3 CANALIZACIONES Y/O CABLES 812.40
2.4.3.1 CABLEADO CABLE N° 14TW ML 120.00 6.77 812.40
2.4.4 TABLEROS Y CUCHILLAS 1,314.47
TABLERO DE DISTRIBUCION CAJA METALICA 12
2.4.4.1 PZA 1.00 210.42 210.42
POLOS
2.4.4.2 INTERRUPTOR TERMOMAGNETICO 3x30A UND 1.00 1,104.05 1,104.05
3 POZA PARA LIXIVIADOS 51,720.54
3.1.1 TRABAJOS PRELIMINARES 283.21
3.1.1.1 TRAZO, NIVELES Y REPLANTEO PRELIMINAR M2 165.62 1.71 283.21
3.1.2 MOVIMIENTO DE TIERRAS 5,316.96
3.1.2.1 LIMPIEZA DEL TERRENO PARA CERCO M2 165.62 1.58 261.68
EXCAVACION MANUAL DE ZANJAS PARA
3.1.2.2 M3 11.21 44.91 503.44
CIMIENTOS
EXCAVACION MANUAL DE ZANJAS PARA POZA
3.1.2.3 M3 60.82 62.86 3,823.15
LIXIVIADOS
ELIMINACION DE MATERIAL EXCEDENTE A
3.1.2.4 M3 86.44 8.43 728.69
BOTADERO R= 6 KM
3.1.3 CONCRETO SIMPLE 6,767.81
CONCRETO CICLOPEO F'c=175 kg/cm2 + 30% PM
3.1.3.1 M3 9.35 335.44 3,136.36
PARA CIMIENTO CORRIDO
3.1.3.2 CONCRETO F'c=175 kg/cm2 PARA SOBRECIMIENTO M3 2.01 481.70 968.22
ENCOFRADO Y DESENCOFRADO PARA
3.1.3.3 M2 26.84 76.64 2,057.02
SOBRECIMENTOS TIPO CARAVISTA
3.1.3.4 CONCRETO F'c=100 kg/cm2 PARA SOLADOS E=4" M2 15.21 35.55 540.72
CONCRETO F'c=210 kg/cm2 PARA LOSA
3.1.3.5 M3 0.15 436.59 65.49
ELECTROBOMBA
3.1.4 CONCRETO ARMADO 18,962.50
3.1.4.1 CONCRETO F'c=210 kg/cm2 PARA BASE LIXIVIADOS M3 3.04 465.33 1,414.60
3.1.4.2 CONCRETO F'c=210 kg/cm2 PARA MURO LIXIVIADOS M3 10.56 513.20 5,419.39
3.1.4.3 CONCRETO F'c=210 kg/cm2 PARA LOSA LIXIVIADOS M3 2.99 465.33 1,391.34
ENCOFRADO Y DESENCOFRADO PARA MURO
3.1.4.4 M2 50.22 60.00 3,013.20
LIXIVIADO
PASCO”
ENCOFRADO Y DESENCOFRADO PARA LOSA

3.1.4.5 M2 12.57 60.00 754.20
LIXIVIADO
3.1.4.6 ACERO CORRUGADO F'y= 4200 kg/cm2 GRADO 60 KG 808.98 7.77 6,285.77
3.1.4.7 MARCO Y TAPA DE BUZON STANDAR ∅0.60 m GLB 1.00 684.00 684.00
3.1.5 ELECTROBOMBA EXTERIOR DE LIXIVIADOS 11,112.84
3.1.5.1 ELECTROBOMBA DE LIXVIADOS 10,043.11
SUMINISTRO E INSTALACIÓN DE ELECTROBOMBA
3.1.5.1.1 UND 1.00 10,043.11 10,043.11
DE 5 HP
3.1.5.2 TUBERIA DE SUCCIÓN 142.73
SUMINISTRO E INSTALACIÓN DE TUBERIA DE
3.1.5.2.1 ML 4.40 12.89 56.72
SUCCIÓN HDPE Ø 50 MM
3.1.5.2.2 VALVULA CHECK DE Ø 1/2" UND 1.00 62.16 62.16
3.1.5.2.3 CANASTILLA DE PVC Ø 1/2" UND 1.00 23.85 23.85
3.1.5.3 TUBERIA DE IMPULSIÓN 927.00
SUMINISTRO E INSTALACIÓN DE TUBERIA DE
3.1.5.3.1 ML 100.00 9.27 927.00
IMPULSIÓN HDPE Ø 40 MM
CERCO CON POSTES METALICOS Y MALLA
3.1.6 7,609.47
OLIMPICA #12
CERCO CON POSTES DE TUBO REDONDO DE F°G° Ø
3.1.6.1 2" Y MALLA DE ACERO GALV. CON COCADA 2"x2" DE ML 44.73 170.12 7,609.47
ALAMBRE #12
PUERTA CON POSTES METALICOS Y MALLA
3.1.7 763.59
OLIMPICA #12
3.1.7.1 PUERTA METALICA DE INGRESO UND 1.00 763.59 763.59
3.1.8 DRENAJE PLUVIAL 904.16
3.1.8.1 DRENAJE PLUVIAL ML 16.00 56.51 904.16
4 AREA OPERATIVA (RELLENO SANITARIO) 64,345.72
4.1 ANCLAJE DE GEOMEMBRANA Y GEOTEXTIL 1,724.26
4.1.1 EXCAVACION DE ZANJAS DE ANCLAJE M3 2.50 130.97 327.43
RELLENO CON MATERIAL PROPIO SELECCIONADO
4.1.2 M3 2.50 558.73 1,396.83
PARA ZANJA DE ANCLAJE
4.2 GRADERIA 60,056.04
TRAZO NIVELACION Y REPLANTEO DURANTE LA
4.2.1.2 M2 189.60 1.71 324.22
OBRA
4.2.2 MOVIMIENTO DE TIERRA 7,132.72
EXCAVACION MANUAL DE ZANJAS EN TERRENO
4.2.2.1 M3 60.05 44.91 2,696.85
NORMAL
PERFILADO Y COMPACTADO DE SUB RASANTE DE
4.2.2.2 M2 189.60 5.05 957.48
GRADAS
4.2.2.3 RELLENO CON MATERIAL PROPIO M3 1.25 57.40 71.75
4.2.2.4 ACARREO DE MATERIAL EXCEDENTE M3 70.56 29.30 2,067.41
ELIMINACION DE MATERIAL EXCEDENTE CON
4.2.2.5 M3 70.56 18.98 1,339.23
VOLQUETES
4.2.3.1 CONCRETO F'c=175 kg/cm2 PARA GRADERIA M3 46.27 421.64 19,509.28
4.2.3.2 ENCOFRADO Y DESENCOFRADO PARA GRADERIA M2 93.55 50.46 4,720.53
PASCO”
4.2.3.3 CURADO QUIMICO M2 235.87 2.44 575.52

4.2.4 SELLADO DE JUNTAS 646.41
4.2.4.1 SELLADO DE JUNTAS ML 49.20 8.09 398.03
4.2.4.2 LIMPIEZA DE TERRENO MANUAL M2 189.60 1.31 248.38
4.2.5 BARANDAS 24,979.15
BARANDAS DE TUBERIA TUBO NEGRO SEGUN
4.2.5.1 ML 224.33 111.35 24,979.15
DISEÑO
4.2.6 PINTURAS 1,843.99
4.2.6.1 PINTURA EN BARANDAS METALICAS ML 224.33 8.22 1,843.99
4.3 LAVAMANOS 2,565.42
4.3.2 ESTRUCTURA 506.44
4.3.2.1 MOVIMIENTO DE TIERRAS 7.88
4.3.2.1.1 NIVELACION DEL TERRENO 3.54
NIVELACIÓN, REFINE Y COMPACTACION, PISÓN
4.3.2.1.1.1 M2 0.90 3.93 3.54
MANUAL
4.3.2.1.2 EXCAVACIONES 1.77
4.3.2.1.2.1 EXCAVACIÓN DE ZANJAS M3 0.09 19.65 1.77
4.3.2.1.3 RELLENOS 1.28
RELLENO COMPACTADO CON MATERIAL PROPIO
4.3.2.1.3.1 M3 0.05 25.54 1.28
PISON MANUAL
4.3.2.1.4 ELIMINACIÓN DE MATERIAL EXCEDENTE 1.29
ELIMINACION DE MATERIAL EXCEDENTE CARGUIO
4.3.2.1.4.1 M3 0.05 25.70 1.29
MANUAL, D=30M
4.3.2.2 OBRAS DE CONCRETO SIMPLE 232.05
4.3.2.2.1 LAVADERO - INFERIOR 232.05
4.3.2.2.1.1 VACIADO DE CONCRETO F'c=175KG/CM2 M3 0.41 358.21 146.87
4.3.2.2.1.2 HABILITACIÓN E INSTALACIÓN DE ENCOFRADO M2 1.06 80.36 85.18
4.3.2.3 CONCRETO ARMADO 266.51
4.3.2.3.1 LAVADERO - SUPERIOR 266.51
HABILITACIÓN E INSTALACIÓN DE ENCOFRADO Y
4.3.2.3.1.2 M2 1.64 82.88 135.92
DESENCOFRADO
HABILITACIÓN E INSTALARON DE ACERO DE
4.3.2.3.1.3 KG 5.12 6.30 32.26
REFUERZO fy=4200kg/cm2
4.3.3 ARQUITECTURA 684.02
4.3.3.1 REVOQUES Y REVESTIMIENTOS 684.02
TARRAJEO FROTACHADO, LAVADERO, E=1.5cm, C:A
4.3.3.1.1 M2 6.29 94.99 597.49
1:4
PINTURA E IMPRIMACION PARA LAVADERO
4.3.3.1.2 M2 6.03 14.35 86.53
EXTERIOR, CON LATEX 02 MANOS
4.3.4 SANITARIAS 1,373.42
4.3.4.1 SISTEMA DE AGUA FRIA 830.83
4.3.4.1.1 SALIDA DE AGUA FRIA PVC C-10 D=1/2" PTO 2.00 277.47 554.94
EXCAVACION MANUAL DE ZANJA EN TERRENO
4.3.4.1.2 M3 0.48 51.39 24.67
NORMAL (0.40 x 0.60 m)
PASCO”
PREPARACIÓN Y COLOCACIÓN CAMA DE APOYO

4.3.4.1.3 M3 0.12 17.17 2.06
CON MATERIAL ZARANDEADO H=0.10M
COLOCACION DE PRIMER RELLENO CON MATERIAL
4.3.4.1.4 M3 0.18 12.84 2.31
ZARANDEADO = 0.15m
COLOCACIÓN Y COMPACTACIÓN DE SEGUNDO
4.3.4.1.5 M3 0.18 2.52 0.45
RELLENO CON MATERIAL ZARANDEADO H=0.20M
4.3.4.1.6 RELLENO Y COMPACTADO FINAL DE ZANJAS M3 0.96 52.38 50.28
SUMINISTRO E INSTALACIÓN DE TUBERIA PVC C 10
4.3.4.1.7 ML 4.00 15.47 61.88
Ø=1/2"
4.3.4.1.8 TEE PVC - SAP C-10 1/2" x 1/2" UND 2.00 33.84 67.68
4.3.4.1.9 CODO PVC SAP 1/2" x 90° UND 2.00 33.28 66.56
4.3.4.2 SISTEMA DE DESAGUE 542.59
4.3.4.2.1 SALIDA DE DESAGUE PVC PESADO D= 2" PTO 2.00 158.80 317.60
EXCAVACION MANUAL DE ZANJA EN TERRENO
4.3.4.2.2 M3 0.36 51.39 18.50
NORMAL (0.40 x 0.60 m)
PREPARACIÓN Y COLOCACIÓN CAMA DE APOYO CON
4.3.4.2.3 0.09 543.09 48.88
COLOCACION DE PRIMER RELLENO CON MATERIAL
4.3.4.2.4 M3 0.14 81.09 11.35
GRANULAR = 0.15m
COLOCACIÓN Y COMPACTACIÓN DE SEGUNDO
4.3.4.2.5 M3 0.14 70.77 9.91
RELLENO CON MATERIALGRANULAR H=0.20M
SUMINISTRO E INSTALACIÓN DE TUBERIA PVC SAL
4.3.4.2.7 ML 3.00 32.88 98.64
PESADO 2" (MONTANTES)
5 EDIFICACIONES (CASETA ADMINISTRATIVA) 3,230.05
5.1 PASE VEHICULAR 3,230.05
5.1.2 EXCAVACIONES 7.86
5.1.2.1 EXCAVACIÓN DE ZANJAS M3 0.40 19.65 7.86
5.1.3.1 VACIADO DE CONCRETO F'c=210KG/CM2 M3 2.13 566.48 1,206.60
HABILITACIÓN E INSTALACIÓN DE ENCOFRADO Y
5.1.3.2 M2 6.42 82.88 532.09
DESENCOFRADO
HABILITACIÓN E INSTALARON DE ACERO DE
5.1.3.3 KG 178.16 8.25 1,469.82
REFUERZO fy=4200kg/cm2
6 CERCO PERIMETRICO 30,654.24
6.1 PINTURAS 30,654.24
6.1.1 PINTURA SOBRE CERCO PERIMETRICO (2 CARAS) ML 625.98 48.97 30,654.24
7 OTROS 103,411.06
7.1 CAPACITACIÓN Y SENSIBILIZACIÓN GLB 1.00 14,500.00 14,500.00
7.2 EQUIPOS GLB 1.00 78,496.75 78,496.75
7.3 REJILLAS METALICAS S/DISEÑO ML 37.05 132.64 4,914.31
7.4 TRASLADO DE EQUIPOS Y MAQUINARIAS GLB 1.00 5,500.00 5,500.00
COSTO DIRECTO 333,221.62
GASTOS GENERALES 10% 33,322.16
UTILIDAD 10% 33,322.16
PASCO”
SUB TOTAL 399,865.94

IGV 18% 71,975.87
TOTAL PRESUPUESTO 471,841.81
COSTO POR ELABORACIÓN DEL EXPEDIENTE TECNICO 32,085.24
COSTO DE SUPERVISIÓN DE OBRA 24,535.77
COSTO TOTAL DEL PROYECTO 528,462.82
7. CRONOGRAMA DE EJECUCIÓN
Por la magnitud de los trabajos, se ha estimado el tiempo de ejecución de los
Mayores Trabajos del adicional de Obra cuyo cronograma de ejecución es de
60 días Calendarios.
8. CONCLUSIONES
Las conclusiones a considerar son las que se describen a continuación:
 El planteamiento técnico de las mejores, se resumen en:
 Construcción de graderías.
 Cerco perimétrico de la poza de lixiviado.
 Anclaje de los laterales de la impermeabilización.
 Lavadero.
PRESUPUESTO
PROYECTO: MAYORES TRABAJOS N°01:"MEJORAMIENTO DE LA GESTIÓN INTEGRAL DE LOS RESIDUOS SÓLIDOS MUNICIPALES EN EL
DISTRITO DE HUAYLLAY - PROVINCIA DE PASCO - DEPARTAMENTO DE PASCO"
SUBPRESUPUESTO: SUB PRESUPUESTO 1
CLIENTE: PASCO
UBICACION: HUAYLLAY - HUAYLLAY - PASCO - PASCO
FECHA BASE: 07-11-2023 MONEDA: SOLES
ITEM PARTIDA UNIDAD METRADO CU PARCIAL
OBRAS PROVISIONALES, PRELIMINARES Y SEGURIDAD EN EL

1 3,525.00
TRABAJO
1.1 OBRAS PROVISIONALES 3,525.00
1.1.1 SERVICIOS HIGIENICOS DE OBRA MES 1.00 1,400.00 1,400.00
1.1.2 ALQUILER DE MODULO DE OFICINAS MES 1.00 2,125.00 2,125.00
2 AREA DE REAPROVECHAMIENTO ORGANICO 76,335.01
2.1.1 FABRICACIÓN E INSTALACIÓN DE CERCO DIVISORIO METÁLICO M2 122.48 271.02 33,194.53
FABRICACIÓN E INSTALACIÓN DE SOPORTE PARA CERCO DIVISORIO

2.1.2 ML 70.88 389.32 27,595.00
METÁLICO
2.1.3 PUERTA METALICA DE INGRESO VEHICULAR SEG DET. UND 1.00 1,692.95 1,692.95
2.2 TABIQUERIA 6,813.53
2.2.1 TABIQUERIA CON POLICARBONATO ALVEOLAR DE 6.0 mm M2 133.94 50.87 6,813.53
2.3 PINTURA 4,177.59
2.3.1 PINTURA SOBRE CERCO METÁLICO (2 CARAS) M2 133.94 31.19 4,177.59
2.4 INSTALACIONES ELÉCTRICAS 2,861.41
2.4.1 SALIDAS ELECTRICAS 354.54
2.4.1.1 SALIDA PARA TOMACORRIENTE PTO 2.00 177.27 354.54
2.4.2 CANALIZACIONES Y/O TUBERIAS 380.00
2.4.2.1 TUBERIA PVC SEL 3/4" (ELECTRICAS) ML 50.00 7.60 380.00
2.4.3 CANALIZACIONES Y/O CABLES 812.40
2.4.3.1 CABLEADO CABLE N° 14TW ML 120.00 6.77 812.40
2.4.4 TABLEROS Y CUCHILLAS 1,314.47
2.4.4.1 TABLERO DE DISTRIBUCION CAJA METALICA 12 POLOS PZA 1.00 210.42 210.42
2.4.4.2 INTERRUPTOR TERMOMAGNETICO 3x30A UND 1.00 1,104.05 1,104.05
3 POZA PARA LIXIVIADOS 51,720.54
3.1.2 MOVIMIENTO DE TIERRAS 5,316.96
3.1.2.1 LIMPIEZA DEL TERRENO PARA CERCO M2 165.62 1.58 261.68
3.1.2.2 EXCAVACION MANUAL DE ZANJAS PARA CIMIENTOS M3 11.21 44.91 503.44
3.1.2.3 EXCAVACION MANUAL DE ZANJAS PARA POZA LIXIVIADOS M3 60.82 62.86 3,823.15
3.1.2.4 ELIMINACION DE MATERIAL EXCEDENTE A BOTADERO R= 6 KM M3 86.44 8.43 728.69
https://presupuestos.pe 1/6
PRESUPUESTO
CLIENTE: PASCO
CONCRETO CICLOPEO F'c=175 kg/cm2 + 30% PM PARA CIMIENTO

3.1.3.1 M3 9.35 335.44 3,136.36
CORRIDO
3.1.3.2 CONCRETO F'c=175 kg/cm2 PARA SOBRECIMIENTO M3 2.01 481.70 968.22
ENCOFRADO Y DESENCOFRADO PARA SOBRECIMENTOS TIPO

3.1.3.3 M2 26.84 76.64 2,057.02
CARAVISTA
3.1.3.4 CONCRETO F'c=100 kg/cm2 PARA SOLADOS E=4" M2 15.21 35.55 540.72
3.1.3.5 CONCRETO F'c=210 kg/cm2 PARA LOSA ELECTROBOMBA M3 0.15 436.59 65.49
3.1.4.1 CONCRETO F'c=210 kg/cm2 PARA BASE LIXIVIADOS M3 3.04 465.33 1,414.60
3.1.4.2 CONCRETO F'c=210 kg/cm2 PARA MURO LIXIVIADOS M3 10.56 513.20 5,419.39
3.1.4.3 CONCRETO F'c=210 kg/cm2 PARA LOSA LIXIVIADOS M3 2.99 465.33 1,391.34
3.1.4.4 ENCOFRADO Y DESENCOFRADO PARA MURO LIXIVIADO M2 50.22 60.00 3,013.20
3.1.4.5 ENCOFRADO Y DESENCOFRADO PARA LOSA LIXIVIADO M2 12.57 60.00 754.20
3.1.4.6 ACERO CORRUGADO F'y= 4200 kg/cm2 GRADO 60 KG 808.98 7.77 6,285.77
3.1.4.7 MARCO Y TAPA DE BUZON STANDAR ?0.60 m GLB 1.00 684.00 684.00
3.1.5 ELECTROBOMBA EXTERIOR DE LIXIVIADOS 11,112.84
3.1.5.1 ELECTROBOMBA DE LIXVIADOS 10,043.11
3.1.5.1.1 SUMINISTRO E INSTALACIÓN DE ELECTROBOMBA DE 5 HP UND 1.00 10,043.11 10,043.11
3.1.5.2 TUBERIA DE SUCCIÓN 142.73
SUMINISTRO E INSTALACIÓN DE TUBERIA DE SUCCIÓN HDPE Ø 50

3.1.5.2.1 ML 4.40 12.89 56.72
MM
3.1.5.2.2 VALVULA CHECK DE Ø 1/2" UND 1.00 62.16 62.16
3.1.5.2.3 CANASTILLA DE PVC Ø 1/2" UND 1.00 23.85 23.85
3.1.5.3 TUBERIA DE IMPULSIÓN 927.00
SUMINISTRO E INSTALACIÓN DE TUBERIA DE IMPULSIÓN HDPE Ø 40

3.1.5.3.1 ML 100.00 9.27 927.00
MM
3.1.6 CERCO CON POSTES METALICOS Y MALLA OLIMPICA #12 7,609.47
CERCO CON POSTES DE TUBO REDONDO DE F°G° Ø 2" Y MALLA

3.1.6.1 ML 44.73 170.12 7,609.47
DE ACERO GALV. CON COCADA 2"x2" DE ALAMBRE #12
3.1.7 PUERTA CON POSTES METALICOS Y MALLA OLIMPICA #12 763.59
3.1.7.1 PUERTA METALICA DE INGRESO UND 1.00 763.59 763.59
3.1.8 DRENAJE PLUVIAL 904.16
3.1.8.1 DRENAJE PLUVIAL ML 16.00 56.51 904.16
4 AREA OPERATIVA (RELLENO SANITARIO) 64,345.72
PRESUPUESTO
CLIENTE: PASCO
4.1 ANCLAJE DE GEOMEMBRANA Y GEOTEXTIL 1,724.26
4.1.1 EXCAVACION DE ZANJAS DE ANCLAJE M3 2.50 130.97 327.43
RELLENO CON MATERIAL PROPIO SELECCIONADO PARA ZANJA DE

4.1.2 M3 2.50 558.73 1,396.83
ANCLAJE
4.2 GRADERIA 60,056.04
4.2.1.2 TRAZO NIVELACION Y REPLANTEO DURANTE LA OBRA M2 189.60 1.71 324.22
4.2.2 MOVIMIENTO DE TIERRA 7,132.72
4.2.2.1 EXCAVACION MANUAL DE ZANJAS EN TERRENO NORMAL M3 60.05 44.91 2,696.85
4.2.2.2 PERFILADO Y COMPACTADO DE SUB RASANTE DE GRADAS M2 189.60 5.05 957.48
4.2.2.3 RELLENO CON MATERIAL PROPIO M3 1.25 57.40 71.75
4.2.2.4 ACARREO DE MATERIAL EXCEDENTE M3 70.56 29.30 2,067.41
4.2.2.5 ELIMINACION DE MATERIAL EXCEDENTE CON VOLQUETES M3 70.56 18.98 1,339.23
4.2.3.1 CONCRETO F'c=175 kg/cm2 PARA GRADERIA M3 46.27 421.64 19,509.28
4.2.3.2 ENCOFRADO Y DESENCOFRADO PARA GRADERIA M2 93.55 50.46 4,720.53
4.2.3.3 CURADO QUIMICO M2 235.87 2.44 575.52
4.2.4 SELLADO DE JUNTAS 646.41
4.2.4.1 SELLADO DE JUNTAS ML 49.20 8.09 398.03
4.2.4.2 LIMPIEZA DE TERRENO MANUAL M2 189.60 1.31 248.38
4.2.5 BARANDAS 24,979.15
4.2.5.1 BARANDAS DE TUBERIA TUBO NEGRO SEGUN DISEÑO ML 224.33 111.35 24,979.15
4.2.6 PINTURAS 1,843.99
4.2.6.1 PINTURA EN BARANDAS METALICAS ML 224.33 8.22 1,843.99
4.3 LAVAMANOS 2,565.42
4.3.2 ESTRUCTURA 506.44
4.3.2.1 MOVIMIENTO DE TIERRAS 7.88
4.3.2.1.1 NIVELACION DEL TERRENO 3.54
4.3.2.1.1.1 NIVELACIÓN, REFINE Y COMPACTACION, PISÓN MANUAL M2 0.90 3.93 3.54
4.3.2.1.2 EXCAVACIONES 1.77
4.3.2.1.2.1 EXCAVACIÓN DE ZANJAS M3 0.09 19.65 1.77
PRESUPUESTO
CLIENTE: PASCO
4.3.2.1.3 RELLENOS 1.28
4.3.2.1.3.1 RELLENO COMPACTADO CON MATERIAL PROPIO PISON MANUAL M3 0.05 25.54 1.28
4.3.2.1.4 ELIMINACIÓN DE MATERIAL EXCEDENTE 1.29
4.3.2.1.4.1 ELIMINACION DE MATERIAL EXCEDENTE CARGUIO MANUAL, D=30M M3 0.05 25.70 1.29
4.3.2.2 OBRAS DE CONCRETO SIMPLE 232.05
4.3.2.2.1 LAVADERO - INFERIOR 232.05
4.3.2.2.1.2 HABILITACIÓN E INSTALACIÓN DE ENCOFRADO M2 1.06 80.36 85.18
4.3.2.3 CONCRETO ARMADO 266.51
4.3.2.3.1 LAVADERO - SUPERIOR 266.51
4.3.2.3.1.2 HABILITACIÓN E INSTALACIÓN DE ENCOFRADO Y DESENCOFRADO M2 1.64 82.88 135.92

4.3.2.3.1.3 KG 5.12 6.30 32.26
fy=4200kg/cm2
4.3.3 ARQUITECTURA 684.02
4.3.3.1 REVOQUES Y REVESTIMIENTOS 684.02
4.3.3.1.1 TARRAJEO FROTACHADO, LAVADERO, E=1.5cm, C:A 1:4 M2 6.29 94.99 597.49
PINTURA E IMPRIMACION PARA LAVADERO EXTERIOR, CON LATEX 02

4.3.3.1.2 M2 6.03 14.35 86.53
MANOS
4.3.4 SANITARIAS 1,373.42
4.3.4.1 SISTEMA DE AGUA FRIA 830.83
4.3.4.1.1 SALIDA DE AGUA FRIA PVC C-10 D=1/2" PTO 2.00 277.47 554.94
EXCAVACION MANUAL DE ZANJA EN TERRENO NORMAL (0.40 x 0.60

4.3.4.1.2 M3 0.48 51.39 24.67
m)

4.3.4.1.3 M3 0.12 17.17 2.06
ZARANDEADO H=0.10M
COLOCACION DE PRIMER RELLENO CON MATERIAL ZARANDEADO =

4.3.4.1.4 M3 0.18 12.84 2.31
0.15m

4.3.4.1.5 M3 0.18 2.52 0.45
4.3.4.1.7 SUMINISTRO E INSTALACIÓN DE TUBERIA PVC C 10 Ø=1/2" ML 4.00 15.47 61.88
4.3.4.1.8 TEE PVC - SAP C-10 1/2" x 1/2" UND 2.00 33.84 67.68
4.3.4.1.9 CODO PVC SAP 1/2" x 90° UND 2.00 33.28 66.56
4.3.4.2 SISTEMA DE DESAGUE 542.59
PRESUPUESTO
CLIENTE: PASCO
4.3.4.2.1 SALIDA DE DESAGUE PVC PESADO D= 2" PTO 2.00 158.80 317.60
EXCAVACION MANUAL DE ZANJA EN TERRENO NORMAL (0.40 x 0.60

4.3.4.2.2 M3 0.36 51.39 18.50
m)

4.3.4.2.3 0.09 543.09 48.88
ZARANDEADO H=0.10M
COLOCACION DE PRIMER RELLENO CON MATERIAL GRANULAR =

4.3.4.2.4 M3 0.14 81.09 11.35
0.15m

4.3.4.2.5 M3 0.14 70.77 9.91
MATERIALGRANULAR H=0.20M
SUMINISTRO E INSTALACIÓN DE TUBERIA PVC SAL PESADO 2"

4.3.4.2.7 ML 3.00 32.88 98.64
(MONTANTES)
5 EDIFICACIONES (CASETA ADMINISTRATIVA) 3,230.05
5.1 PASE VEHICULAR 3,230.05
5.1.2 EXCAVACIONES 7.86
5.1.2.1 EXCAVACIÓN DE ZANJAS M3 0.40 19.65 7.86
5.1.3.1 VACIADO DE CONCRETO F'c=210KG/CM2 M3 2.13 566.48 1,206.60
5.1.3.2 HABILITACIÓN E INSTALACIÓN DE ENCOFRADO Y DESENCOFRADO M2 6.42 82.88 532.09

5.1.3.3 KG 178.16 8.25 1,469.82
fy=4200kg/cm2
6 CERCO PERIMETRICO 30,654.24
6.1 PINTURAS 30,654.24
6.1.1 PINTURA SOBRE CERCO PERIMETRICO (2 CARAS) ML 625.98 48.97 30,654.24
7 OTROS 103,411.06
7.1 CAPACITACIÓN Y SENSIBILIZACIÓN GLB 1.00 14,500.00 14,500.00
7.2 EQUIPOS GLB 1.00 78,496.75 78,496.75
7.3 REJILLAS METALICAS S/DISEÑO ML 37.05 132.64 4,914.31
7.4 TRASLADO DE EQUIPOS Y MAQUINARIAS GLB 1.00 5,500.00 5,500.00
COSTO DIRECTO 333,221.62
GASTOS GENERALES 10% 33,322.16
UTILIDAD 10% 33,322.16
SUB TOTAL 399,865.94
IGV 18% 71,975.87
TOTAL PRESUPUESTO 471,841.81
COSTO POR ELABORACIÓN DEL EXPEDIENTE TECNICO 32,085.24

PRESUPUESTO
CLIENTE: PASCO
COSTO DE SUPERVISIÓN DE OBRA 24,535.77
COSTO TOTAL DEL PROYECTO 528,462.82
SON: QUINIENTOS VEINTIOCHO MIL CUATROCIENTOS SESENTA Y DOS CON 82/100 SOLES
ANÁLISIS DE COSTOS UNITARIOS
CLIENTE: PASCO
1.1.1 SERVICIOS HIGIENICOS DE OBRA
Rendimiento: 1.0000 MES/DIA Unidad: MES Costo Unitario: 1,400.00 x [MES]
Insumo Unidad Cuadrilla Cantidad PU Parcial

SANITARIO UND 1.0000 1,400.00 1,400.00
Materiales: 1,400.00
1.1.2 ALQUILER DE MODULO DE OFICINAS
Rendimiento: 1.0000 MES/DIA Unidad: MES Costo Unitario: 2,125.00 x [MES]

CONTENEDOR DE OFICINAS UND 1.0000 2,125.00 2,125.00
2.1.1 FABRICACIÓN E INSTALACIÓN DE CERCO DIVISORIO METÁLICO
Rendimiento: 8.6700 M2/DIA Unidad: M2 Costo Unitario: 271.02 x [M2]

OPERARIO HH 1.00 0.9227 26.28 24.25
OFICIAL HH 2.00 1.8454 20.68 38.16
PEON HH 1.00 0.9227 18.71 17.26
OPERADOR ELECTROMECÁNICO HH 2.00 1.8454 27.97 51.62
Mano de obra: 131.29
SOLDADURA KG 0.4200 17.80 7.48

MALLA METALICA GALVANIZADA CON COCADA 2" x 2" DE ALAMBRE
M2 1.0500 5.51 5.79
N°12
DISCO DE CORTE METALICO DE 7" UND 0.3500 8.31 2.91
DISCO DE DESBASTE DE 7" UND 0.4200 8.31 3.49
ANGULO DE ACERO DE 2" x 2" x 1/8" x 6 M ML 2.1900 11.58 25.36
TEE DE ACERO DE 1 1/2" x 1 1/2" x 1/8" x 6 M ML 0.6600 10.59 6.99
Materiales: 52.02
HERRAMIENTAS MANUALES %MO 5.0000 131.29 6.56

AMOLADORA DE 7" HM 1.50 1.3841 2.96 4.10
GRUPO ELECTROGENO HM 1.00 0.9227 65.00 59.98
SOLDADORA ELECTRICA MONOFASICA ALTERNA 225 A HM 1.00 0.9227 18.50 17.07
Equipos: 87.71
CLIENTE: PASCO
2.1.2 FABRICACIÓN E INSTALACIÓN DE SOPORTE PARA CERCO DIVISORIO METÁLICO
Rendimiento: 2.5000 ML/DIA Unidad: ML Costo Unitario: 389.32 x [ML]

OFICIAL HH 1.00 3.2000 20.68 66.18
PEON HH 1.00 3.2000 18.71 59.87
SOLDADURA KG 0.2500 17.80 4.45

TUBO METALICO CUADRADO DE 2" x 2" x 3 MM ML 1.0500 17.66 18.54
Materiales: 24.65

AMOLADORA DE 7" HM 0.50 1.6000 2.96 4.74
Equipos: 149.12
2.1.3 PUERTA METALICA DE INGRESO VEHICULAR SEG DET.
Rendimiento: 3.0000 UND/DIA Unidad: UND Costo Unitario: 1,692.95 x [UND]

OFICIAL HH 1.00 2.6667 20.68 55.15
PEON HH 1.00 2.6667 18.71 49.89
PICAPORTE DE 3/4" UND 1.0000 6.50 6.50

SOLDADURA KG 1.3500 17.80 24.03
M2 9.2500 5.51 50.97
N°12
PLANCHA DE ACERO A36 2.40 x 1.20 E=3/16" M2 0.0900 153.01 13.77
TUBO DE FIERRO GALVANIZADA DE 2" x 6.40 M ML 31.7400 23.04 731.29
TUBO DE FIERRO GALVANIZADA DE 2 1/2" x 6.40 M ML 0.9000 31.49 28.34
ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 KG 1.2000 5.54 6.65

Equipos: 230.30
CLIENTE: PASCO
2.2.1 TABIQUERIA CON POLICARBONATO ALVEOLAR DE 6.0 mm

OPERARIO HH 2.00 0.3200 26.28 8.41
PEON HH 1.00 0.1600 18.71 2.99
Mano de obra: 11.40
PERFIL H PARA PLANCHA ALVEOLAR CLEAR 2.95 M x 6 MM UND 0.0400 42.37 1.69
PERFIL TERMINAL DE CLEAR DE 2.10 M x 6 MM UND 0.3750 12.71 4.77
POLICARBONATO ALVEOLAR CLEAR DE 2.10 M x 5.95 M x 6 MM PLN 0.1000 312.71 31.27
SILICONA 300 ml TRANSPARENTE UND 0.1000 9.24 0.92
TORNILLOS DE 1" PZA 6.0000 0.08 0.48
Materiales: 39.13

Equipos: 0.34
2.3.1 PINTURA SOBRE CERCO METÁLICO (2 CARAS)

OPERARIO HH 1.00 0.2667 26.28 7.01
Mano de obra: 7.01
PINTURA ANTICORROSIVA GAL 0.2000 36.44 7.29

PINTURA ESMALTE SINTETICO GAL 0.2000 36.44 7.29
THINNER GAL 0.2000 16.95 3.39
Materiales: 17.97

EQUIPO DE PINTADO HM 1.00 0.2667 22.50 6.00
Equipos: 6.21
2.4.1.1 SALIDA PARA TOMACORRIENTE
Rendimiento: 6.0000 PTO/DIA Unidad: PTO Costo Unitario: 177.27 x [PTO]

OPERARIO HH 1.00 1.3333 26.28 35.04
PEON HH 1.00 1.3333 18.71 24.95
Mano de obra: 59.99
CONEXION A CAJA PVC SAP PARA INSTALACIONES ELECTRICAS

PZA 2.0000 0.85 1.70
3/4"
TOMACORRIENTE BIPOLAR DOBLE CON LINEA A TIERRA UND 1.0000 66.10 66.10
CAJA DE PASE RECTANGULAR DE F°G° PESADO 100 x 55 x 40
UND 1.0000 18.22 18.22
MM
TUBERIA PVC SAP PARA INSTALACIONES ELECTRICAS DE 3/4" -
PZA 1.5000 12.29 18.44
3.00 m
UNION SIMPLE PVC SAP PARA INSTALACIONES ELECTRICAS 3/4" PZA 1.0000 3.22 3.22
CURVA PVC SAP PARA INSTALACIONES ELECTRICAS 3/4" PZA 3.0000 2.46 7.38
CINTA AISLANTE RLL 0.1000 4.15 0.42
Materiales: 115.48

Equipos: 1.80
CLIENTE: PASCO
2.4.2.1 TUBERIA PVC SEL 3/4" (ELECTRICAS)

OPERARIO HH 1.00 0.1143 26.28 3.00
PEON HH 1.00 0.1143 18.71 2.14
Mano de obra: 5.14
TUBO PVC ELECTRICO SEL 3/4" X3M UND 0.3500 6.61 2.31
Materiales: 2.31

Equipos: 0.15
2.4.3.1 CABLEADO CABLE N° 14TW

OPERARIO HH 1.00 0.1143 26.28 3.00
PEON HH 1.00 0.1143 18.71 2.14
Mano de obra: 5.14
CABLE TW # 14 AWG 2.5 MM2 ML 1.0500 1.41 1.48

Materiales: 1.48

Equipos: 0.15
2.4.4.1 TABLERO DE DISTRIBUCION CAJA METALICA 12 POLOS
Rendimiento: 5.0000 PZA/DIA Unidad: PZA Costo Unitario: 210.42 x [PZA]

OPERARIO HH 1.00 1.6000 26.28 42.05
PEON HH 0.50 0.8000 18.71 14.97
Mano de obra: 57.02
TABLERO GABINETE METAL BARRA BRONCE 12 POLOS PZA 1.0000 151.69 151.69
Materiales: 151.69

Equipos: 1.71
CLIENTE: PASCO
2.4.4.2 INTERRUPTOR TERMOMAGNETICO 3x30A

OPERARIO HH 1.00 0.4000 26.28 10.51
Mano de obra: 10.51
INTERRUPTOR TERMOMAGNETICO EMGRAMPE 2 x 30A UND 1.0000 1,093.22 1,093.22


Equipos: 0.32
3.1.1.1 TRAZO, NIVELES Y REPLANTEO PRELIMINAR

TOPOGRAFO HH 1.00 0.0107 27.29 0.29
PEON HH 3.00 0.0320 18.71 0.60
Mano de obra: 0.89
YESO EN BOLSA (18 KG) KG 0.0700 0.94 0.07

CLAVOS PARA MADERA CON CABEZA DE 2" KG 0.0200 5.76 0.12
MADERA TORNILLO P2 0.0200 10.20 0.20
THINNER GAL 0.0005 16.95 0.01
Materiales: 0.47

WINCHA DE 50 Mts HE 0.00 0.0001 50.85 0.01
ESTACION TOTAL INCLUYE TRIPODE, JALONES Y PRISMA HM 1.00 0.0107 16.10 0.17
NIVEL TOPOGRAFICO INCLUYE TRIPODE Y MIRA HM 1.00 0.0107 12.71 0.14
Equipos: 0.35
3.1.2.1 LIMPIEZA DEL TERRENO PARA CERCO

PEON HH 1.00 0.0800 18.71 1.50
Mano de obra: 1.50

Equipos: 0.08
CLIENTE: PASCO
3.1.2.2 EXCAVACION MANUAL DE ZANJAS PARA CIMIENTOS

PEON HH 1.00 2.2857 18.71 42.77
Mano de obra: 42.77

Equipos: 2.14
3.1.2.3 EXCAVACION MANUAL DE ZANJAS PARA POZA LIXIVIADOS

PEON HH 1.00 3.2000 18.71 59.87
Mano de obra: 59.87

Equipos: 2.99
3.1.2.4 ELIMINACION DE MATERIAL EXCEDENTE A BOTADERO R= 6 KM

CONTROLADOR OFICIAL HH 1.00 0.0151 20.68 0.31
OPERADOR DE EQUIPO PESADO HH 2.33 0.0352 27.40 0.96
Mano de obra: 1.27
PETROLEO D-2 GAL 0.1450 17.19 2.49

Materiales: 2.49

CAMION VOLQUETE DE 15 M3 HM 2.00 0.0302 109.38 3.30
CARGADOR SOBRE LLANTAS DE 200 - 250 HP 3 yd3 HM 0.33 0.0050 265.69 1.33
Equipos: 4.67
CLIENTE: PASCO
3.1.3.1 CONCRETO CICLOPEO F'c=175 kg/cm2 + 30% PM PARA CIMIENTO CORRIDO

OPERARIO HH 2.00 0.6400 26.28 16.82
OFICIAL HH 1.00 0.3200 20.68 6.62
PEON HH 8.00 2.5600 18.71 47.90
OPERADOR DE EQUIPO LIVIANO HH 1.00 0.3200 27.18 8.70
Mano de obra: 80.04
ARENA GRUESA M3 0.3500 65.00 22.75

PIEDRA CHANCADA DE 3/4" M3 0.4000 70.00 28.00
PIEDRA MEDIANA DE (MAX.4") M3 0.3000 85.00 25.50
CEMENTO PORTLAND TIPO I (42.5KG) BLS 6.0300 23.64 142.55
AGUA M3 0.1400 2.50 0.35
ADITIVO INCORPORADOR DE AIRE GAL 0.0279 25.00 0.70
ADITIVO PLASTIFICANTE GAL 0.3981 45.76 18.22
GASOLINA DE 90 GAL 0.3000 18.24 5.47
Materiales: 243.54

MEZCLADORA DE CONCRETO TAMBOR 18 HP 11 p3 HM 1.00 0.3200 16.95 5.42
VIBRADOR DE CONCRETO 4 HP 2.40" HM 1.00 0.3200 7.63 2.44
Equipos: 11.86
3.1.3.2 CONCRETO F'c=175 kg/cm2 PARA SOBRECIMIENTO

OPERARIO HH 2.00 1.3333 26.28 35.04
OFICIAL HH 1.00 0.6667 20.68 13.79
PEON HH 8.00 5.3333 18.71 99.79
ARENA GRUESA M3 0.5000 65.00 32.50

AGUA M3 0.1800 2.50 0.45
GASOLINA DE 90 GAL 0.3000 18.24 5.47
Materiales: 290.23

Equipos: 24.73
CLIENTE: PASCO
3.1.3.3 ENCOFRADO Y DESENCOFRADO PARA SOBRECIMENTOS TIPO CARAVISTA

OPERARIO HH 1.00 0.5000 26.28 13.14
OFICIAL HH 1.00 0.5000 20.68 10.34
PEON HH 1.00 0.5000 18.71 9.36
Mano de obra: 32.84

DESMOLDADOR PARA ENCOFRADO GAL 0.0750 142.46 10.68
ALAMBRE NEGRO RECOCIDO N°08 KG 0.3000 5.76 1.73
MADERA DURA INC. CORTE P/ENCOFRADO P2 4.8300 6.09 29.41
Materiales: 42.81

Equipos: 0.99
3.1.3.4 CONCRETO F'c=100 kg/cm2 PARA SOLADOS E=4"

OPERARIO HH 1.00 0.0800 26.28 2.10
OFICIAL HH 2.00 0.1600 20.68 3.31
PEON HH 4.00 0.3200 18.71 5.99
Mano de obra: 13.57
ARENA GRUESA M3 0.0700 65.00 4.55

AGUA M3 0.0200 2.50 0.05
GASOLINA DE 90 GAL 0.0923 18.24 1.68
Materiales: 19.94

Equipos: 2.04
CLIENTE: PASCO
3.1.3.5 CONCRETO F'c=210 kg/cm2 PARA LOSA ELECTROBOMBA

OPERARIO HH 2.00 0.8000 26.28 21.02
OFICIAL HH 1.00 0.4000 20.68 8.27
PEON HH 8.00 3.2000 18.71 59.87
ARENA GRUESA M3 0.5000 65.00 32.50

AGUA M3 0.1800 2.50 0.45
GASOLINA DE 90 GAL 0.3000 18.24 5.47
Materiales: 321.73

Equipos: 14.83
3.1.4.1 CONCRETO F'c=210 kg/cm2 PARA BASE LIXIVIADOS

OPERARIO HH 2.00 1.0000 26.28 26.28
OFICIAL HH 1.00 0.5000 20.68 10.34
PEON HH 8.00 4.0000 18.71 74.84
ARENA GRUESA M3 0.5000 65.00 32.50

AGUA M3 0.1800 2.50 0.45
GASOLINA DE 90 GAL 0.3000 18.24 5.47
Materiales: 321.73

Equipos: 18.55
CLIENTE: PASCO
3.1.4.2 CONCRETO F'c=210 kg/cm2 PARA MURO LIXIVIADOS

OPERARIO HH 2.00 1.3333 26.28 35.04
OFICIAL HH 1.00 0.6667 20.68 13.79
PEON HH 8.00 5.3333 18.71 99.79
ARENA GRUESA M3 0.5000 65.00 32.50

AGUA M3 0.1800 2.50 0.45
GASOLINA DE 90 GAL 0.3000 18.24 5.47
Materiales: 321.73

Equipos: 24.73
3.1.4.3 CONCRETO F'c=210 kg/cm2 PARA LOSA LIXIVIADOS

OPERARIO HH 2.00 1.0000 26.28 26.28
OFICIAL HH 1.00 0.5000 20.68 10.34
PEON HH 8.00 4.0000 18.71 74.84
ARENA GRUESA M3 0.5000 65.00 32.50

AGUA M3 0.1800 2.50 0.45
GASOLINA DE 90 GAL 0.3000 18.24 5.47
Materiales: 321.73

Equipos: 18.55
CLIENTE: PASCO
3.1.4.4 ENCOFRADO Y DESENCOFRADO PARA MURO LIXIVIADO

OPERARIO HH 1.00 0.5000 26.28 13.14
OFICIAL HH 1.00 0.5000 20.68 10.34
PEON HH 1.00 0.5000 18.71 9.36
Mano de obra: 32.84

Materiales: 26.17

Equipos: 0.99
3.1.4.5 ENCOFRADO Y DESENCOFRADO PARA LOSA LIXIVIADO

OPERARIO HH 1.00 0.5000 26.28 13.14
OFICIAL HH 1.00 0.5000 20.68 10.34
PEON HH 1.00 0.5000 18.71 9.36
Mano de obra: 32.84

Materiales: 26.17

Equipos: 0.99
3.1.4.6 ACERO CORRUGADO F'y= 4200 kg/cm2 GRADO 60
Rendimiento: 350.0000 KG/DIA Unidad: KG Costo Unitario: 7.77 x [KG]

OPERARIO HH 1.00 0.0229 26.28 0.60
OFICIAL HH 1.00 0.0229 20.68 0.47
PEON HH 1.00 0.0229 18.71 0.43
Mano de obra: 1.50

Materiales: 6.17

CIZALLA P/CORTE DE FIERRO HM 0.50 0.0114 4.24 0.05
Equipos: 0.10
CLIENTE: PASCO
3.1.4.7 MARCO Y TAPA DE BUZON STANDAR ?0.60 m
Rendimiento: 1.0000 GLB/DIA Unidad: GLB Costo Unitario: 684.00 x [GLB]

MARCO Y TAPA DE BUZON STANDAR ?0.60 m UND 1.0000 684.00 684.00
Materiales: 684.00
3.1.5.1.1 SUMINISTRO E INSTALACIÓN DE ELECTROBOMBA DE 5 HP

OFICIAL HH 1.00 1.3333 20.68 27.57
Mano de obra: 27.57
ELECTROBOMBA 5 HP UND 1.0000 10,014.71 10,014.71


Equipos: 0.83
3.1.5.2.1 SUMINISTRO E INSTALACIÓN DE TUBERIA DE SUCCIÓN HDPE Ø 50 MM

OPERARIO HH 1.00 0.0571 26.28 1.50
PEON HH 1.00 0.0571 18.71 1.07
Mano de obra: 2.57
TUBERIA HDPE SOLIDA Ø 50 MM ML 1.0500 9.75 10.24

Materiales: 10.24

Equipos: 0.08
3.1.5.2.2 VALVULA CHECK DE Ø 1/2"
Rendimiento: 12.0000 UND/DIA Unidad: UND Costo Unitario: 62.16 x [UND]

OPERARIO HH 1.00 0.6667 26.28 17.52
Mano de obra: 17.52
CINTA TEFLON UND 0.0500 0.85 0.04

VALVULA CHECK 1/2" UND 1.0000 44.07 44.07
Materiales: 44.11

Equipos: 0.53
CLIENTE: PASCO
3.1.5.2.3 CANASTILLA DE PVC Ø 1/2"

OPERARIO HH 1.00 0.6667 26.28 17.52
Mano de obra: 17.52

CANASTILLA DE 1/2" UND 1.0000 5.76 5.76
Materiales: 5.80

Equipos: 0.53
3.1.5.3.1 SUMINISTRO E INSTALACIÓN DE TUBERIA DE IMPULSIÓN HDPE Ø 40 MM

OPERARIO HH 1.00 0.0571 26.28 1.50
PEON HH 1.00 0.0571 18.71 1.07
Mano de obra: 2.57

Materiales: 6.62

Equipos: 0.08
CLIENTE: PASCO
3.1.6.1 CERCO CON POSTES DE TUBO REDONDO DE F°G° Ø 2" Y MALLA DE ACERO GALV. CON COCADA 2"x2" DE ALAMBRE #12

OFICIAL HH 2.00 1.0667 20.68 22.06
PEON HH 1.00 0.5333 18.71 9.98
Mano de obra: 61.88
SOLDADURA KG 0.5000 17.80 8.90

M2 0.9270 5.51 5.11
N°12
ANGULOS DE ACERO DE 1 1/2" x 1 1/2" x 1/8" ML 2.6000 10.58 27.51
TEE DE ACERO DE 1" x 1" x 1/8" x 6 M ML 0.3100 10.55 3.27
PLATINA DE FIERRO 3/16" x 2" ML 0.0050 7.77 0.04
THINNER GAL 0.0400 16.95 0.68
Materiales: 56.67

AMOLADORA DE 7" HM 1.00 0.5333 2.96 1.58
Equipos: 51.57
3.1.7.1 PUERTA METALICA DE INGRESO

OFICIAL HH 1.00 2.6667 20.68 55.15
PEON HH 1.00 2.6667 18.71 49.89

PICAPORTE DE 3/4" UND 3.0000 6.50 19.50
SOLDADURA KG 1.3500 17.80 24.03
M2 1.8500 5.51 10.19
N°12
ANGULOS DE ACERO DE 1 1/2" x 1 1/2" x 1/8" ML 7.6000 10.58 80.41
Materiales: 279.08

Equipos: 230.30
CLIENTE: PASCO
3.1.8.1 DRENAJE PLUVIAL

OPERARIO HH 1.00 0.5333 26.28 14.02
PEON HH 2.00 1.0667 18.71 19.96
Mano de obra: 33.98
PEGAMENTO P/TUBO PVC - PUNTO AZUL 1/4 GAL 0.0100 41.95 0.42
TUBERIA PVC SAP 4" x 3.00 M UND 0.3500 50.85 17.80
CODO PVC SAL 4" x 45° UND 0.2500 6.69 1.67
CODO PVC SAL 4" x 90° UND 0.1250 7.54 0.94
Materiales: 20.83

Equipos: 1.70
4.1.1 EXCAVACION DE ZANJAS DE ANCLAJE

PEON HH 1.00 6.6667 18.71 124.73

Equipos: 6.24
4.1.2 RELLENO CON MATERIAL PROPIO SELECCIONADO PARA ZANJA DE ANCLAJE

OFICIAL HH 0.50 4.0000 20.68 82.72
PEON HH 3.00 24.0000 18.71 449.04
AGUA M3 0.1500 2.50 0.38

Materiales: 0.38

Equipos: 26.59
CLIENTE: PASCO

TOPOGRAFO HH 1.00 0.0107 27.29 0.29
PEON HH 3.00 0.0320 18.71 0.60
Mano de obra: 0.89

THINNER GAL 0.0005 16.95 0.01
Materiales: 0.47
ESTACION TOTAL HM 1.00 0.0107 16.10 0.17

NIVEL TOPOGRAFICO HM 1.00 0.0107 12.71 0.14
WINCHA DE 50 Mts HE 0.00 0.0001 50.85 0.01
Equipos: 0.35
4.2.1.2 TRAZO NIVELACION Y REPLANTEO DURANTE LA OBRA

TOPOGRAFO HH 1.00 0.0107 27.29 0.29
PEON HH 3.00 0.0320 18.71 0.60
Mano de obra: 0.89

THINNER GAL 0.0005 16.95 0.01
Materiales: 0.47

WINCHA DE 50 Mts HE 0.00 0.0001 50.85 0.01
Equipos: 0.35
CLIENTE: PASCO
4.2.2.1 EXCAVACION MANUAL DE ZANJAS EN TERRENO NORMAL

PEON HH 1.00 2.2857 18.71 42.77
Mano de obra: 42.77

Equipos: 2.14
4.2.2.2 PERFILADO Y COMPACTADO DE SUB RASANTE DE GRADAS

OPERARIO HH 1.00 0.0667 26.28 1.75
PEON HH 1.00 0.0667 18.71 1.25
Mano de obra: 3.00
AGUA M3 0.0300 2.50 0.08

Materiales: 0.08

COMPACTADOR VIBRATORIO TIPO PLANCHA 4 HP HM 1.00 0.0667 28.12 1.88
Equipos: 1.97
4.2.2.3 RELLENO CON MATERIAL PROPIO

PEON HH 3.00 1.2000 18.71 22.45
OPERARIO HH 1.00 0.4000 26.28 10.51
Mano de obra: 43.83
AGUA M3 0.0500 2.50 0.13

Materiales: 0.13

COMPACTADOR VIBRATORIO TIPO PLANCHA 4 HP HM 1.00 0.4000 28.12 11.25
Equipos: 13.44
4.2.2.4 ACARREO DE MATERIAL EXCEDENTE

OPERARIO HH 0.10 0.1333 26.28 3.50
PEON HH 1.00 1.3333 18.71 24.95
Mano de obra: 28.45

Equipos: 0.85
CLIENTE: PASCO
4.2.2.5 ELIMINACION DE MATERIAL EXCEDENTE CON VOLQUETES

OPERARIO HH 1.00 0.0889 26.28 2.34
PEON HH 4.00 0.3556 18.71 6.65
Mano de obra: 8.99

CAMION VOLQUETE DE 15 M3 HM 1.00 0.0889 109.38 9.72
Equipos: 9.99
4.2.3.1 CONCRETO F'c=175 kg/cm2 PARA GRADERIA

OPERARIO HH 1.50 0.8000 26.28 21.02
OFICIAL HH 2.00 1.0667 20.68 22.06
PEON HH 8.00 4.2667 18.71 79.83

ARENA GRUESA M3 0.5400 65.00 35.10
GASOLINA DE 90 GAL 0.5800 18.24 10.58
AGUA M3 0.2000 2.50 0.50
Materiales: 283.97

Equipos: 14.76
4.2.3.2 ENCOFRADO Y DESENCOFRADO PARA GRADERIA

OPERARIO HH 0.20 0.1067 26.28 2.80
OFICIAL HH 0.60 0.3200 20.68 6.62
PEON HH 1.00 0.5333 18.71 9.98
Mano de obra: 19.40

Materiales: 30.48

Equipos: 0.58
CLIENTE: PASCO
4.2.3.3 CURADO QUIMICO

PEON HH 1.00 0.0400 18.71 0.75
Mano de obra: 0.75
ADITIVO MEMBRANIL A GL 0.0714 15.50 1.11

Materiales: 1.11
MOCHILA PULVERIZADORA HM 1.00 0.0400 14.50 0.58

Equipos: 0.58
4.2.4.1 SELLADO DE JUNTAS

OPERARIO HH 1.00 0.0800 26.28 2.10
PEON HH 1.00 0.0800 18.71 1.50
Mano de obra: 3.60
ARENA GRUESA M3 0.0060 65.00 0.39

ASFALTO LIQUIDO RC-250 GAL 0.1250 17.37 2.17
TECNOPOR DE 1"X4X8' PLN 0.1146 15.85 1.82
Materiales: 4.38

Equipos: 0.11
4.2.4.2 LIMPIEZA DE TERRENO MANUAL

PEON HH 1.00 0.0667 18.71 1.25
Mano de obra: 1.25

Equipos: 0.06
CLIENTE: PASCO
4.2.5.1 BARANDAS DE TUBERIA TUBO NEGRO SEGUN DISEÑO

OPERARIO HH 1.00 0.4000 26.28 10.51
PEON HH 2.00 0.8000 18.71 14.97
Mano de obra: 25.48
SOLDADURA KG 0.1000 17.80 1.78

PLANCHA METALICA DE E=3/8" PLN 0.0038 795.55 3.02
TUBO DE FIERRO NEGRO DE 2" ML 1.9200 17.66 33.91
TUBERIA DE FIERRO NEGRO DE 1" ML 2.9200 10.17 29.70
Materiales: 68.41

Equipos: 17.46
4.2.6.1 PINTURA EN BARANDAS METALICAS

OPERARIO HH 1.00 0.0800 26.28 2.10
Mano de obra: 2.10
LIJA PARA FIERRO UND 0.2000 2.37 0.47

THINNER GAL 0.0300 16.95 0.51
Materiales: 4.26

Equipos: 1.86
CLIENTE: PASCO

TOPOGRAFO HH 1.00 0.0107 27.29 0.29
PEON HH 3.00 0.0320 18.71 0.60
Mano de obra: 0.89

THINNER GAL 0.0005 16.95 0.01
Materiales: 0.47

WINCHA DE 50 Mts HE 0.00 0.0001 50.85 0.01
ESTACION TOTAL INCLUYE TRIPODE, JALONES Y PRISMA HM 1.00 0.0107 16.10 0.17
NIVEL TOPOGRAFICO INCLUYE TRIPODE Y MIRA HM 1.00 0.0107 12.71 0.14
Equipos: 0.35
4.3.2.1.1.1 NIVELACIÓN, REFINE Y COMPACTACION, PISÓN MANUAL

OPERARIO HH 1.00 0.0800 26.28 2.10
PEON HH 1.00 0.0800 18.71 1.50
Mano de obra: 3.60
PISON MANUAL HM 1.00 0.0800 2.70 0.22

Equipos: 0.33
4.3.2.1.2.1 EXCAVACIÓN DE ZANJAS

PEON HH 1.00 1.0000 18.71 18.71
Mano de obra: 18.71

Equipos: 0.94
CLIENTE: PASCO
4.3.2.1.3.1 RELLENO COMPACTADO CON MATERIAL PROPIO PISON MANUAL

PEON HH 1.00 1.1429 18.71 21.38
Mano de obra: 21.38

PISON MANUAL HM 1.00 1.1429 2.70 3.09
Equipos: 4.16
4.3.2.1.4.1 ELIMINACION DE MATERIAL EXCEDENTE CARGUIO MANUAL, D=30M

PEON HH 1.00 1.3333 18.71 24.95
Mano de obra: 24.95

Equipos: 0.75
4.3.2.2.1.1 VACIADO DE CONCRETO F'c=175KG/CM2

OPERARIO HH 1.60 0.5120 26.28 13.46
OFICIAL HH 1.60 0.5120 20.68 10.59
PEON HH 8.27 2.6464 18.71 49.51
Mano de obra: 73.56

ARENA GRUESA M3 0.4900 65.00 31.85
MATERIAL CONSUMIBLE %MO 1.0000 73.56 0.74
Materiales: 274.58

Equipos: 10.07
CLIENTE: PASCO
4.3.2.2.1.2 HABILITACIÓN E INSTALACIÓN DE ENCOFRADO

OPERARIO HH 1.00 0.8000 26.28 21.02
OFICIAL HH 1.25 1.0000 20.68 20.68
PEON HH 0.80 0.6400 18.71 11.97
Mano de obra: 53.67
CLAVO PARA MADERA C/C 4" KG 0.1800 4.80 0.86

Materiales: 25.08

Equipos: 1.61
4.3.2.3.1.1 VACIADO DE CONCRETO F'c=175KG/CM2

OPERARIO HH 2.00 1.6000 26.28 42.05
OFICIAL HH 2.00 1.6000 20.68 33.09
PEON HH 10.00 8.0000 18.71 149.68
CEMENTO PORTLAND TIPO I (42.5 kg) BLS 8.4300 23.64 199.29

ARENA GRUESA M3 0.5400 65.00 35.10
Materiales: 275.14

Equipos: 17.59
4.3.2.3.1.2 HABILITACIÓN E INSTALACIÓN DE ENCOFRADO Y DESENCOFRADO

OPERARIO HH 1.00 0.8000 26.28 21.02
OFICIAL HH 1.20 0.9600 20.68 19.85
PEON HH 0.40 0.3200 18.71 5.99
Mano de obra: 46.86

Materiales: 34.61

Equipos: 1.41
CLIENTE: PASCO
4.3.2.3.1.3 HABILITACIÓN E INSTALARON DE ACERO DE REFUERZO fy=4200kg/cm2

OPERARIO HH 0.00 0.0001 26.28 0.00
OFICIAL HH 0.03 0.0010 20.68 0.02
Mano de obra: 0.02

Materiales: 6.28

Equipos: 0.00
4.3.3.1.1 TARRAJEO FROTACHADO, LAVADERO, E=1.5cm, C:A 1:4

OPERARIO HH 1.00 0.5333 26.28 14.02
PEON HH 0.25 0.1333 18.71 2.49
OFICIAL HH 0.50 0.2667 20.68 5.52
Mano de obra: 22.03

ARENA FINA M3 0.0160 95.00 1.52
REGLA DE ALUMINIO DE 1 1/2" x 3 1/4" x 6.00 M UND 0.3880 156.78 60.83
Materiales: 65.34

ANDAMIO METALICO HM 0.58 0.3093 22.50 6.96
Equipos: 7.62
4.3.3.1.2 PINTURA E IMPRIMACION PARA LAVADERO EXTERIOR, CON LATEX 02 MANOS

OPERARIO HH 1.20 0.2909 26.28 7.64
PEON HH 0.50 0.1212 18.71 2.27
Mano de obra: 9.91
LIJA PARA PARED PLG 0.1200 2.12 0.25

IMPRIMANTE GLB 0.1200 16.53 1.98
PINTURA LATEX LAVABLE GAL 0.0500 32.20 1.61
Materiales: 3.94

Equipos: 0.50
CLIENTE: PASCO
4.3.4.1.1 SALIDA DE AGUA FRIA PVC C-10 D=1/2"

OPERARIO HH 0.50 4.0000 26.28 105.12
OFICIAL HH 0.53 4.2784 20.68 88.48
PEGAMENTO PARA PVC AGUA FORDUIT - 1/4 GAL. GAL 0.1000 41.95 4.20
TUBERIA PVC SAP C-10 Ø 1/2" ML 2.0000 2.00 4.00
CODO PVC SAP PARA AGUA SIMPLE PRESION DE 10" X 90° UND 3.0000 0.00 0.00
TEE PVC SAP PARA AGUA SIMPLE PRESION DE 1/2" UND 1.0000 2.51 2.51
CAÑO DE JARDIN 1/2 BRON UND 1.0000 44.90 44.90
VALVULA DE PASO DE BRONCE DE 1/2" UND 0.5000 44.90 22.45
Materiales: 78.06

Equipos: 5.81
4.3.4.1.2 EXCAVACION MANUAL DE ZANJA EN TERRENO NORMAL (0.40 x 0.60 m)

PEON HH 1.00 2.6667 18.71 49.89
Mano de obra: 49.89

Equipos: 1.50
4.3.4.1.3 PREPARACIÓN Y COLOCACIÓN CAMA DE APOYO CON MATERIAL ZARANDEADO H=0.10M

OPERARIO HH 1.00 0.2500 26.28 6.57
PEON HH 2.00 0.5000 18.71 9.36
Mano de obra: 15.93
AGUA M3 0.0800 2.50 0.20

Materiales: 0.20

ZARANDA 1/4" HM 0.19 0.0469 12.00 0.56
Equipos: 1.04
CLIENTE: PASCO
4.3.4.1.4 COLOCACION DE PRIMER RELLENO CON MATERIAL ZARANDEADO = 0.15m

PEON HH 1.50 0.6667 18.71 12.47
Mano de obra: 12.47

Equipos: 0.37
4.3.4.1.5 COLOCACIÓN Y COMPACTACIÓN DE SEGUNDO RELLENO CON MATERIAL ZARANDEADO H=0.20M

PEON HH 1.80 0.1200 18.71 2.25
Mano de obra: 2.25
AGUA M3 0.0800 2.50 0.20

Materiales: 0.20

Equipos: 0.07
4.3.4.1.6 RELLENO Y COMPACTADO FINAL DE ZANJAS

PEON HH 1.00 2.6667 18.71 49.89
Mano de obra: 49.89

Equipos: 2.49
4.3.4.1.7 SUMINISTRO E INSTALACIÓN DE TUBERIA PVC C 10 Ø=1/2"

OPERARIO HH 13.13 0.4201 26.28 11.04
Mano de obra: 11.04
Materiales: 4.10

Equipos: 0.33
CLIENTE: PASCO
4.3.4.1.8 TEE PVC - SAP C-10 1/2" x 1/2"

OPERARIO HH 1.00 0.6667 26.28 17.52
PEON HH 1.00 0.6667 18.71 12.47
Mano de obra: 29.99
TEE PVC SAP DE 1/2" x 1/2" UND 1.0000 2.51 2.51
Materiales: 2.95

Equipos: 0.90
4.3.4.1.9 CODO PVC SAP 1/2" x 90°

OPERARIO HH 1.00 0.6667 26.28 17.52
PEON HH 1.00 0.6667 18.71 12.47
Mano de obra: 29.99
CODO PVC SAP 1/2" X 90° UND 1.0000 2.12 2.12
Materiales: 2.39

Equipos: 0.90
4.3.4.2.1 SALIDA DE DESAGUE PVC PESADO D= 2"

OPERARIO HH 0.18 1.4000 26.28 36.79
OFICIAL HH 0.60 4.8000 20.68 99.26
TUBERIA PVC PARA DESAGUE D= 2" ML 1.0500 9.00 9.45
CODO PVC SAL 2" X 90° PZA 1.0000 2.12 2.12
TEE PVC SAL 2" X 2" PZA 1.0000 5.00 5.00
Materiales: 18.67

Equipos: 4.08
CLIENTE: PASCO
4.3.4.2.2 EXCAVACION MANUAL DE ZANJA EN TERRENO NORMAL (0.40 x 0.60 m)

PEON HH 1.00 2.6667 18.71 49.89
Mano de obra: 49.89

Equipos: 1.50
4.3.4.2.3 PREPARACIÓN Y COLOCACIÓN CAMA DE APOYO CON MATERIAL ZARANDEADO H=0.10M
Rendimiento: 1.0000 /DIA Unidad: Costo Unitario: 543.09 x []

OPERARIO HH 1.00 8.0000 26.28 210.24
PEON HH 2.00 16.0000 18.71 299.36
AGUA M3 0.0800 2.50 0.20

Materiales: 0.20

ZARANDA 1/4" HM 0.19 1.5000 12.00 18.00
Equipos: 33.29
4.3.4.2.4 COLOCACION DE PRIMER RELLENO CON MATERIAL GRANULAR = 0.15m

PEON HH 1.50 0.6667 18.71 12.47
Mano de obra: 12.47
ARENA GRUESA M3 1.0500 65.00 68.25

Materiales: 68.25

Equipos: 0.37
4.3.4.2.5 COLOCACIÓN Y COMPACTACIÓN DE SEGUNDO RELLENO CON MATERIALGRANULAR H=0.20M

PEON HH 1.80 0.1200 18.71 2.25
Mano de obra: 2.25
AGUA M3 0.0800 2.50 0.20

ARENA GRUESA M3 1.0500 65.00 68.25
Materiales: 68.45

Equipos: 0.07
CLIENTE: PASCO
4.3.4.2.6 RELLENO Y COMPACTADO FINAL DE ZANJAS

PEON HH 1.00 2.6667 18.71 49.89
Mano de obra: 49.89

Equipos: 2.49
4.3.4.2.7 SUMINISTRO E INSTALACIÓN DE TUBERIA PVC SAL PESADO 2" (MONTANTES)

OPERARIO HH 0.62 0.2487 26.28 6.54
PEON HH 0.30 0.1206 18.71 2.26
Mano de obra: 8.80
TUBERIA PVC SAL 2" X 3 m - PERFORADO PZA 1.0500 2.70 2.84
Materiales: 23.82

Equipos: 0.26

TOPOGRAFO HH 1.00 0.0107 27.29 0.29
PEON HH 3.00 0.0320 18.71 0.60
Mano de obra: 0.89

THINNER GAL 0.0005 16.95 0.01
Materiales: 0.47

WINCHA DE 50 Mts HE 0.00 0.0001 50.85 0.01
Equipos: 0.35
CLIENTE: PASCO
5.1.2.1 EXCAVACIÓN DE ZANJAS

PEON HH 1.00 1.0000 18.71 18.71
Mano de obra: 18.71

Equipos: 0.94
5.1.3.1 VACIADO DE CONCRETO F'c=210KG/CM2

OPERARIO HH 2.00 1.6000 26.28 42.05
OFICIAL HH 2.00 1.6000 20.68 33.09
PEON HH 10.00 8.0000 18.71 149.68

ARENA GRUESA M3 0.5400 65.00 35.10
Materiales: 324.07

Equipos: 17.59
5.1.3.2 HABILITACIÓN E INSTALACIÓN DE ENCOFRADO Y DESENCOFRADO

OPERARIO HH 1.00 0.8000 26.28 21.02
OFICIAL HH 1.20 0.9600 20.68 19.85
PEON HH 0.40 0.3200 18.71 5.99
Mano de obra: 46.86

Materiales: 34.61

Equipos: 1.41
CLIENTE: PASCO
5.1.3.3 HABILITACIÓN E INSTALARON DE ACERO DE REFUERZO fy=4200kg/cm2

OPERARIO HH 1.00 0.0400 26.28 1.05
OFICIAL HH 1.00 0.0400 20.68 0.83
Mano de obra: 1.88

Materiales: 6.30

Equipos: 0.07
6.1.1 PINTURA SOBRE CERCO PERIMETRICO (2 CARAS)

OPERARIO HH 1.00 0.2286 26.28 6.01
Mano de obra: 6.01

THINER GAL 0.5000 16.95 8.48
Materiales: 37.64

Equipos: 5.32
7.1 CAPACITACIÓN Y SENSIBILIZACIÓN
Rendimiento: 1.0000 GLB/DIA Unidad: GLB Costo Unitario: 14,500.00 x [GLB]

CAPACITACIÓN AL PERSONAL DE PLANTA PARA SU MANEJO DE
GLB 1.0000 14,500.00 14,500.00
OPERACIÓN Y MANTENIMIENTO EFICIENTE
7.2 EQUIPOS

TRITURADORA PET UND 1.0000 50,496.75 50,496.75
PRENSA 10 TN UND 1.0000 28,000.00 28,000.00
CLIENTE: PASCO
7.3 REJILLAS METALICAS S/DISEÑO

OPERARIO HH 2.00 1.0667 26.28 28.03
PEON HH 3.00 1.6000 18.71 29.94
Mano de obra: 57.97
SOLDADURA SUPERCITO 1/8" KG 0.0350 17.80 0.62

SOLDADURA CELLOCORD 1/8" KG 0.0300 17.80 0.53
ANGULO DE 1 1/2" x 1 1/2" x 3/16" PZA 0.4300 46.61 20.04
PLATINA 1 1/2"PULG X 3/16"PULG ML 6.0500 6.92 41.87
Materiales: 63.06

Equipos: 11.61
7.4 TRASLADO DE EQUIPOS Y MAQUINARIAS

TRASLADO DE EQUIPOS Y MAQUINARIAS 1 1.0000 5,500.00 5,500.00
LISTADO DE INSUMOS
CLIENTE: PASCO
INSUMO UNIDAD CANTIDAD PU PARCIAL
MANO DE OBRA
OPERARIO HH 735.1966 26.28 19,320.96
OFICIAL HH 716.4200 20.68 14,815.57
PEON HH 1,767.3388 18.71 33,066.92
OPERADOR ELECTROMECÁNICO HH 511.2207 27.97 14,298.84
TOPOGRAFO HH 5.9247 27.29 161.68
CONTROLADOR OFICIAL HH 1.3052 20.68 26.99
OPERADOR DE EQUIPO PESADO HH 3.0427 27.40 83.37
OPERADOR DE EQUIPO LIVIANO HH 16.1643 27.18 439.33
82,213.66
MATERIALES
SANITARIO UND 1.0000 1,400.00 1,400.00
CONTENEDOR DE OFICINAS UND 1.0000 2,125.00 2,125.00
SOLDADURA KG 116.6596 17.80 2,076.55

M2 181.1687 5.51 998.24
N°12
ANGULO DE ACERO DE 2" x 2" x 1/8" x 6 M ML 268.2312 11.58 3,106.12
TEE DE ACERO DE 1 1/2" x 1 1/2" x 1/8" x 6 M ML 80.8368 10.59 856.06
TUBO METALICO CUADRADO DE 2" x 2" x 3 MM ML 74.4240 17.66 1,314.33
PICAPORTE DE 3/4" UND 4.0000 6.50 26.00
TUBO DE FIERRO GALVANIZADA DE 2" x 6.40 M ML 48.0563 23.04 1,107.22
TUBO DE FIERRO GALVANIZADA DE 2 1/2" x 6.40 M ML 0.9000 31.49 28.34
ACERO CORRUGADO fy=4200 kg/cm2 GRADO 60 KG 1,133.1297 5.54 6,277.54
PERFIL H PARA PLANCHA ALVEOLAR CLEAR 2.95 M x 6 MM UND 5.3576 42.37 227.00
PERFIL TERMINAL DE CLEAR DE 2.10 M x 6 MM UND 50.2275 12.71 638.39
POLICARBONATO ALVEOLAR CLEAR DE 2.10 M x 5.95 M x 6 MM PLN 13.3940 312.71 4,188.44
SILICONA 300 ml TRANSPARENTE UND 13.3940 9.24 123.76
TORNILLOS DE 1" PZA 803.6400 0.08 64.29
PINTURA ANTICORROSIVA GAL 292.4290 36.44 10,656.11
PINTURA ESMALTE SINTETICO GAL 286.4233 36.44 10,437.26
THINNER GAL 35.5840 16.95 603.16
CONEXION A CAJA PVC SAP PARA INSTALACIONES ELECTRICAS 3/4" PZA 4.0000 0.85 3.40
LISTADO DE INSUMOS
CLIENTE: PASCO
TOMACORRIENTE BIPOLAR DOBLE CON LINEA A TIERRA UND 2.0000 66.10 132.20
CAJA DE PASE RECTANGULAR DE F°G° PESADO 100 x 55 x 40 MM UND 2.0000 18.22 36.44
TUBERIA PVC SAP PARA INSTALACIONES ELECTRICAS DE 3/4" - 3.00 m PZA 3.0000 12.29 36.87
UNION SIMPLE PVC SAP PARA INSTALACIONES ELECTRICAS 3/4" PZA 2.0000 3.22 6.44
CURVA PVC SAP PARA INSTALACIONES ELECTRICAS 3/4" PZA 6.0000 2.46 14.76
CINTA AISLANTE RLL 0.2000 4.15 0.83
TUBO PVC ELECTRICO SEL 3/4" X3M UND 17.5000 6.61 115.68
CABLE TW # 14 AWG 2.5 MM2 ML 126.0000 1.41 177.66
TABLERO GABINETE METAL BARRA BRONCE 12 POLOS PZA 1.0000 151.69 151.69
INTERRUPTOR TERMOMAGNETICO EMGRAMPE 2 x 30A UND 1.0000 1,093.22 1,093.22
PETROLEO D-2 GAL 12.5338 17.19 215.46
ARENA GRUESA M3 40.7409 65.00 2,648.19
PIEDRA CHANCADA DE 3/4" M3 15.9026 70.00 1,113.18
PIEDRA MEDIANA DE (MAX.4") M3 2.8050 85.00 238.43
CEMENTO PORTLAND TIPO I (42.5KG) BLS 626.1971 23.64 14,803.32
AGUA M3 20.4101 2.50 51.04
GASOLINA DE 90 GAL 36.6705 18.24 668.86
DESMOLDADOR PARA ENCOFRADO GAL 2.0130 142.46 286.77
MADERA DURA INC. CORTE P/ENCOFRADO P2 757.4123 6.09 4,612.63
MARCO Y TAPA DE BUZON STANDAR ?0.60 m UND 1.0000 684.00 684.00
ELECTROBOMBA 5 HP UND 1.0000 10,014.71 10,014.71
VALVULA CHECK 1/2" UND 1.0000 44.07 44.07
CANASTILLA DE 1/2" UND 1.0000 5.76 5.76
ANGULOS DE ACERO DE 1 1/2" x 1 1/2" x 1/8" ML 123.8980 10.58 1,310.84
TEE DE ACERO DE 1" x 1" x 1/8" x 6 M ML 13.8663 10.55 146.29
PLATINA DE FIERRO 3/16" x 2" ML 0.2237 7.77 1.74
PEGAMENTO P/TUBO PVC - PUNTO AZUL 1/4 GAL 0.1600 41.95 6.71
TUBERIA PVC SAP 4" x 3.00 M UND 5.6000 50.85 284.76
CODO PVC SAL 4" x 45° UND 4.0000 6.69 26.76
LISTADO DE INSUMOS
CLIENTE: PASCO
CODO PVC SAL 4" x 90° UND 2.0000 7.54 15.08
PIEDRA CHANCADA DE 1/2" M3 26.9746 70.00 1,888.24
ADITIVO MEMBRANIL A GL 16.8411 15.50 261.04
ASFALTO LIQUIDO RC-250 GAL 6.1500 17.37 106.83
TECNOPOR DE 1"X4X8' PLN 5.6383 15.85 89.37
PLANCHA METALICA DE E=3/8" PLN 0.8525 795.55 678.21
TUBO DE FIERRO NEGRO DE 2" ML 430.7136 17.66 7,606.40
TUBERIA DE FIERRO NEGRO DE 1" ML 655.0436 10.17 6,661.79
LIJA PARA FIERRO UND 44.8660 2.37 106.33
MATERIAL CONSUMIBLE %MO 15.35
CLAVO PARA MADERA C/C 4" KG 0.1908 4.80 0.92
ARENA FINA M3 0.1006 95.00 9.56
REGLA DE ALUMINIO DE 1 1/2" x 3 1/4" x 6.00 M UND 2.4405 156.78 382.62
LIJA PARA PARED PLG 0.7236 2.12 1.53
IMPRIMANTE GLB 0.7236 16.53 11.96
PINTURA LATEX LAVABLE GAL 0.3015 32.20 9.71
CODO PVC SAP PARA AGUA SIMPLE PRESION DE 10" X 90° UND 6.0000 0.00 0.00
TEE PVC SAP PARA AGUA SIMPLE PRESION DE 1/2" UND 2.0000 2.51 5.02
CAÑO DE JARDIN 1/2 BRON UND 2.0000 44.90 89.80
VALVULA DE PASO DE BRONCE DE 1/2" UND 1.0000 44.90 44.90
TEE PVC SAP DE 1/2" x 1/2" UND 2.0000 2.51 5.02
CODO PVC SAP 1/2" X 90° UND 2.0000 2.12 4.24
TUBERIA PVC PARA DESAGUE D= 2" ML 2.1000 9.00 18.90
CODO PVC SAL 2" X 90° PZA 2.0000 2.12 4.24
TEE PVC SAL 2" X 2" PZA 2.0000 5.00 10.00
TUBERIA PVC SAL 2" X 3 m - PERFORADO PZA 3.1500 2.70 8.51
THINER GAL 312.9900 16.95 5,305.18
CAPACITACIÓN AL PERSONAL DE PLANTA PARA SU MANEJO DE

GLB 1.0000 14,500.00 14,500.00
OPERACIÓN Y MANTENIMIENTO EFICIENTE
TRITURADORA PET UND 1.0000 50,496.75 50,496.75
PRENSA 10 TN UND 1.0000 28,000.00 28,000.00
SOLDADURA SUPERCITO 1/8" KG 1.2968 17.80 23.08
SOLDADURA CELLOCORD 1/8" KG 1.1115 17.80 19.78
ANGULO DE 1 1/2" x 1 1/2" x 3/16" PZA 15.9315 46.61 742.57
PLATINA 1 1/2"PULG X 3/16"PULG ML 224.1525 6.92 1,551.14
TRASLADO DE EQUIPOS Y MAQUINARIAS 1 1.0000 5,500.00 5,500.00
213,900.73
LISTADO DE INSUMOS
CLIENTE: PASCO
EQUIPOS
HERRAMIENTAS MANUALES %MO 3,386.82
AMOLADORA DE 7" HM 306.7871 2.96 908.09
GRUPO ELECTROGENO HM 300.4742 65.00 19,530.83
SOLDADORA ELECTRICA MONOFASICA ALTERNA 225 A HM 320.2330 18.50 5,924.31
EQUIPO DE PINTADO HM 203.9240 22.50 4,588.29
WINCHA DE 50 Mts HE 0.0555 50.85 2.83
ESTACION TOTAL INCLUYE TRIPODE, JALONES Y PRISMA HM 1.7817 16.10 28.68
NIVEL TOPOGRAFICO INCLUYE TRIPODE Y MIRA HM 1.7817 12.71 22.64
CAMION VOLQUETE DE 15 M3 HM 8.8833 109.38 971.66
CARGADOR SOBRE LLANTAS DE 200 - 250 HP 3 yd3 HM 0.4322 265.69 114.83
MEZCLADORA DE CONCRETO TAMBOR 18 HP 11 p3 HM 41.9561 16.95 711.13
VIBRADOR DE CONCRETO 4 HP 2.40" HM 26.9189 7.63 205.40
CIZALLA P/CORTE DE FIERRO HM 9.4591 4.24 40.10
ESTACION TOTAL HM 4.1430 16.10 66.70
NIVEL TOPOGRAFICO HM 4.1430 12.71 52.65
COMPACTADOR VIBRATORIO TIPO PLANCHA 4 HP HM 13.1463 28.12 369.67
MOCHILA PULVERIZADORA HM 9.4348 14.50 136.80
PISON MANUAL HM 0.1291 2.70 0.34
ANDAMIO METALICO HM 1.9455 22.50 43.77
ZARANDA 1/4" HM 0.1406 12.00 1.69
37,107.23
SUBCONTRATOS
0.00
350050.000 350100.000 350150.000 350200.000 350250.000
4305
4308
Línea de
4305
energía
4310
Cerco
Perimetrico
Poste
RUTA PE 20A Final del Canal de
RUTA P Coronación Principal 430
8 LEYENDA
E 20A
431
0
431
Poza para
2
0
431
Lixiviados
4312
43
Planteado
RELL (EXIST
15
8783250.000
8783250.000
Pase
ENO ENTE
4315
Caseta Vehicular 4310 4310 4315
4318
Administrativa
SANI )
5 Poste 4318
431
Poza de
TARI
0
431
0 432
4320 Poza para Control

0
OR
Lixiviados 432
43
4322
20
0
431
Cerco Perimétrico Existente
AYHU
5
432
Contractual
4312 5 4328
432
4322
A
Graderia Graderia
NA
4315
4322
N°02 N°03
4322
15
43
Fin del Ccanal Dique

de Coronación
Poste
30
Secundaria 4315
43
4320 Lavadero
4332
os
RUTA P
20A E Inorgá a Residu
4330
Vía de acceso 1
4335
nicos
8783200.000
8783200.000
15
ZANJA
43
4320
8
433
TIPO I
lo par
5
iobbrarass
433
ddee
PR
0
434
OP
Paattiioo
Maannio
IE
Módu
40
DA
42
43
43
81
43
DD
432
RUTA PE 20A 0
20
43
EL
A M IEDA
PR
nicicoosseidsuidousos
43434455
OP
UN D C
ICI
cerco 4348
PA MUN
Perimetrico
OrrggáánraRR
LID
ra e
22
4350
43
O
AD AL
RELL (EXIST
0
435
oloppaa
DIS
ENO ENTE
TR
4325
ITA
Móódduul
SANI )
Canal de
4325
LD
25
Relleno sanitario 43
coronación
EH
4350
TARI
principal
UA
YL
O RA
LA
4325
Y
YHUA
Canal de Graderia
ZANJA TIPO I Coronación
8783150.000
8783150.000
N°02
NA
Secundario 28
4330 43
0
4350
433
32
43 5
3
43 8
3
43 0
PLANTEAMIENTO GENERAL ESC 1:300
4
43
43 INVERNADERO
Vía de acceso 2
4342
28
PROYECTO: MAYORES TRABAJOS N°01:"MEJORAMIENTO DE LA GESTIÓN
5
4335
434
3322
4433
DE HUAYLLAY - PROVINCIA DE PASCO - DEPARTAMENTO DE PASCO"
8
434
2 PLANO:
433
PLANTEAMIENTO GENERAL
35
43
Canal de coronación DEPARTAMENTO : PASCO ELABORADO POR: LÁMINA:

Acceso principal PROVINCIA : PASCO ÁREA DE PROYECTOS
GRUPO MITRACON S.A.C.
4340 DISTRITO : HUAYLLAY
38
PG-01
43
PROYECCIÓN : UTM ZONA 18 SUR FECHA: ESCALA: FORMATO:

DATUM : WGS 84
CUADRICULA : L NOV - 2023 INDICADA A1
CARTA NACIONAL : CODIGO 22K
0
434
350050.000 350100.000 350150.000 350200.000 350250.000

N
0
4331.0
.00
0
4328.00
4329.0
4330
0+042
43 0+040
21 0+038
0+000 .0 0+036
0 0+034
0+002 0+032
0+030
0+004 0+028
0+026
0+006 0+024
0+022
0+008 0+020
0+018
0+010 0+016
0+014
0+012
0
4326.0
0
432
2.0
43
4323.00
5.00
432
24
.
00
011.82
PI: 0+
PLANTA - GRADERIA N°01 (0+000 - 0+042)
ESC: 1/75
4334 4334 F°N° Ø=1"

F°N° Ø=2" F°N° Ø=2" F°N° Ø=1" F°N° Ø=2"
4333 4333
F°N° Ø=2"
4332 4332
F°N° Ø=1"
4331 4331 Ver Detalle de Ver Detalle de

Anclaje de Anclaje de
F°N° Ø=1"
Barandas Barandas
4330 4330
4329 4329
DETALLE DE BARANDAS
ESC: 1/25
4328 4328
4327 4327
Baranda de F°N° Ø= 2" o 1"
Soldadura de Contorno
del Tubo Plancha e=3/8",
0.075x0.075m
4326 4326
4325 4325 Acero Corrugado Ø3/8"

soldado a Platina
4324 4324
4323 4323
DETALLE DE ANCLAJE
DE BARANDAS
ESC: 1/5
4322 4322
4321 4321
4320 4320
0+000 0+002 0+004 0+006 0+008 0+010 0+012 0+014 0+016 0+018 0+020 0+022 0+024 0+026 0+028 0+030 0+032 0+034 0+036 0+038 0+040 0+042
4323.21
4320.78
4320.83
4320.89
4320.90
4321.30
4322.48
4322.56
4322.80
4323.87
4324.52
4325.29
4326.09
4328.14
4329.10
4329.99
4330.86
4331.48
4332.23
4321.45
4321.65
4327.05
COTA TERRENO
4320.31
4321.41
4327.71
4328.91
4330.62
4320.75
4320.85
4320.95
4321.05
4321.05
4321.77
4322.13
4322.49
4322.96
4323.63
4324.28
4325.08
4325.75
4326.95
4329.59
4331.16
4331.39
SUB RASANTE
CORTE (-)
+0.051
+0.131
+0.097
+0.175
+0.015
+0.488
+0.210
+0.083
+0.076
+0.012
+0.140
+0.206
+0.077
+0.334
-0.121
-0.032
-0.082
-0.204
-0.039
-0.117
-0.164
-0.087
RELLENO (+)
en
-0. .53m
-0. .58m
0.4 en
-0. 0.68
-0. 0.72
-0. 0.73
DIAGRAMA 5.00% en 17.95% en % en 40.00%
en % en % en 51.43%
en % en
00
60.00 60.00
00
0% m 36.00 m 36.00 m
00 m
00 m
00 m
0%
5m
0
. 0
%
%
%
%
%
VERTICAL 9.28m 0 .03 9.02m 2 05 .5 0 m 3 0m

.0 3 0m
.0 .50 m 2 05
0.0
. 4 3 .
en
en
en
en
en
DIAGRAMA
PI-1
HORIZONTAL L=11.82m L=30.18m
PERFIL LONGITUDINAL - GRADERIA N°01 (0+000 - 0+042)

ESC: H 1/75 - V 1/75
PROYECTO: MAYORES TRABAJOS N°01:"MEJORAMIENTO DE LA GESTIÓN INTEGRAL
DE LOS RESIDUOS SÓLIDOS MUNICIPALES EN EL DISTRITO DE HUAYLLAY
- PROVINCIA DE PASCO - DEPARTAMENTO DE PASCO"
PLANO:
PLANTA Y PERFIL LONGITUDINAL GRADERIA N°01
DEPARTAMENTO : PASCO ELABORADO POR: LÁMINA:

PROVINCIA : PASCO ÁREA DE PROYECTOS
DISTRITO : HUAYLLAY GRUPO MITRACON S.A.C.
PROYECCIÓN
DATUM
CUADRICULA
:
:
:
UTM ZONA 18 SUR
WGS 84
L
FECHA:
NOV - 2023
ESCALA:
INDICADA
FORMATO:
A1
PPG-01
sid
350150.000 350140.000 350130.000 350120.000
os u
N 0+
00
0
0+
00
2
8783210.000
0+
00
4
9.00
432
8. 00
431
431
431
0.00
431
431
43
7.0
0+
431
6.0
00
5.0
14
43
6 43
0
.00
11
0
.0
12
3.00
0
.00
0
.0
4311
0
0+
00
8 0+039
0+038
0+010 0+036
0+012 0+034
0+014 0+032
0+016 0+030
0+018
0+020 0+028
0+022 0+026
0+024
0
8.7
00
0+
PI:
PI: 0+023.66
350150.000 350140.000 350130.000 350120.000 350110.000
PLANTA - GRADERIAS N°02 (0+000 - 0+039)

ESC: 1/75
4323 4323
F°N° Ø=2" F°N° Ø=1" F°N° Ø=2" F°N° Ø=1" F°N° Ø=2"
4322 4322
F°N° Ø=2"
4321 4321
F°N° Ø=1"
4320 4320
Ver Detalle de Ver Detalle de
F°N° Ø=1"
Barandas Barandas
4319 4319
4318 4318
DETALLE DE BARANDAS
ESC: 1/25
4317 4317
4316 4316
Baranda de F°N° Ø= 2" o 1"
4315 4315 del Tubo Plancha e=3/8",
0.075x0.075m
4314 4314
Acero Corrugado Ø3/8"
soldado a Platina
4313 4313
4312 4312
DETALLE DE ANCLAJE
DE BARANDAS
4311 4311 ESC: 1/5
4310 4310
4309 4309
0+000 0+002 0+004 0+006 0+008 0+010 0+012 0+014 0+016 0+018 0+020 0+022 0+024 0+026 0+028 0+030 0+032 0+034 0+036 0+038 0+039
4311.01
4312.81
4316.91
4311.25
4311.20
4311.10
4310.92
4310.93
4310.97
4311.05
4311.17
4311.48
4311.86
4312.20
4313.62
4314.60
4315.73
4318.15
4319.39
4320.34
4320.42
COTA TERRENO
4310.60
4310.94
4310.94
4310.94
4310.94
4310.94
4310.94
4310.94
4310.94
4311.25
4311.70
4312.15
4312.60
4313.55
4314.20
4315.87
4316.75
4318.14
4319.07
4320.18
4319.94
SUB RASANTE
CORTE (-)
+0.011
+0.013
+0.139
-0.071
-0.161
-0.655
-0.260
-0.166
-0.035
-0.118
-0.237
-0.234
-0.055
-0.214
-0.068
-0.407
-0.162
-0.013
-0.315
-0.156
-0.488
RELLENO (+)
en
0.22m n
% en % en % en en
8m en
8m en
DIAGRAMA % en
e
0.00% en 22.50% en 72.00 m 72.00 m 72.00 m 72.00 0%

0.00%
0.7 0%
0.7 0%
0.7 0%
8.0
8m
VERTICAL 16.60m 8.00m 2.50 2.50 2.50 2.78m 8m

0.0
0.0
0.0
1.5
DIAGRAMA
PI-1 PI-2
HORIZONTAL L=8.70m L=14.96m L=15.34m
PERFIL LONGITUDINAL - GRADERIAS N°02 (0+000 - 0+039) MUNICIPALIDAD DISTRITAL DE HUAYLLAY

ESC: H 1/75 - V 1/75
PLANO:

PROYECCIÓN
DATUM
CUADRICULA
:
:
:
UTM ZONA 18 SUR
WGS 84
L
FECHA:
NOV - 2023
ESCALA:
INDICADA
FORMATO:
A1
PPG-02
350190.000 350200.000 350210.000 350220.000 350230.000
8783280.000
0+024 0+026 0+028 0+030 0+032 0+034 0+036 0+038 0+040 0+042 0+044 0+046 0+048 0+050 0+052 0+054
2
0+056 0+058 0+060 0+062 0+
02
N
0+
64
PI:
0 0+
.00
00
.00
0+
4319.00
.0 0
4320.00
.00
02
4317.0
.0
0
06
00
4323.00
0
3 2.7
.00
4 6
02
1 15
4322.0
31
4318.
43
16
0
4325
0+
4321.
4 43
43
4324
43
0+
PI: 0+063.77
26
06
8
.0
8
4327.00
01
0
0+
0+
070
6
0+
01
07
0+
2
0+
07
4
4
01
0+
0+
07
8783190.000
60
+0
2
01
77
0+
4313.00
0
01
0+
4312.00
8
00
0+
6
00
0+
PI: 0+
005 .21
0+004
8783270.000
0+002
0+000
350170.000 350180.000 350190.000 350200.000 350210.000

PLANTA - GRADERIAS N°03 (0+000 - 0+077)
ESC: 1/125
4329 4329
4328 4328 Baranda de F°N° Ø= 2" o 1"

4327 4327 del Tubo Plancha e=3/8",
0.075x0.075m
4326 4326
4325 4325
Acero Corrugado Ø3/8"
soldado a Platina
4324 4324
4323 4323
4322 4322
4321 4321 DETALLE DE ANCLAJE

DE BARANDAS
ESC: 1/5
4320 4320
4319 4319
4318 4318
4317 4317
4316 4316
4315 4315
4314 4314
4313 4313
4312 4312
4311 4311
4310 4310
4309 4309
0+000 0+002 0+004 0+006 0+008 0+010 0+012 0+014 0+016 0+018 0+020 0+022 0+024 0+026 0+028 0+030 0+032 0+034 0+036 0+038 0+040 0+042 0+044 0+046 0+048 0+050 0+052 0+054 0+056 0+058 0+060 0+062 0+064 0+066 0+068 0+070 0+072 0+074 0+076 0+077
4311.06
4310.99
4310.90
4310.86
4310.98
4311.68
4312.28
4312.16
4312.20
4312.34
4312.35
4312.08
4312.49
4313.08
4313.86
4314.57
4315.23
4315.90
4316.60
4317.34
4318.25
4319.18
4319.90
4320.40
4321.22
4322.33
4323.28
4323.90
4324.52
4325.30
4326.05
4326.45
4326.48
4326.59
4326.78
4326.75
4326.88
4327.07
4327.17
4327.13
COTA TERRENO
4311.81
4311.91
4314.21
4315.11
4310.38
4310.38
4310.72
4310.72
4310.38
4311.32
4311.83
4311.85
4311.87
4311.89
4311.97
4312.77
4313.54
4315.73
4316.63
4317.25
4318.15
4318.94
4319.59
4320.39
4321.06
4322.26
4322.87
4323.67
4324.00
4325.04
4325.84
4326.38
4326.48
4326.58
4326.35
4326.78
4326.88
4326.65
4327.08
4326.80
SUB RASANTE
CORTE (-)
+0.031
+0.037
+0.008
+0.003
-0.681
-0.171
-0.161
-0.431
-0.606
-0.177
-0.136
-0.597
-0.359
-0.469
-0.329
-0.356
-0.473
-0.458
-0.523
-0.310
-0.317
-0.356
-0.115
-0.168
-0.090
-0.099
-0.240
-0.310
-0.004
-0.068
-0.404
-0.233
-0.513
-0.257
-0.206
-0.064
-0.005
-0.418
-0.084
-0.330
RELLENO (+)
0.58 en en
500000.23%
0.48 en
en
0.58 en
0.58 en
0.58 en
0.63 en
0.63 en
0.63 en
0.7 en
DIAGRAMA % en % en % en % en % en en % en % en
0.00% en
0.00m
00% m 1.00% en 40.00 m 45.00 m 45.00 m 45.00 m 40.00 m 0% 40.00 m 40.00 5.00% en
m
m
m
%
%
%
0%
60.0 00m
m
3m
0 .
0.00
0.00
0.00
0.00
0.00
0.00
0.00
4 .25
0.00
VERTICAL 8.47m 12.07m 4 5

. 0 4 0
.0 4 00 4 0
0 4 0
. 5 4 0
. 5 5 1m
.0 15.77m
0.0
2 . . 3.
DIAGRAMA
PI-1 PI-2 PI-3
HORIZONTAL L=5.21m L=17.50m L=41.07m L=13.23m
F°N° Ø=1"
PERFIL LONGITUDINAL - GRADERIA N°03 (0+000 - 0+077)
F°N° Ø=1"
F°N° Ø=2" F°N° Ø=2" F°N° Ø=2"
ESC: H 1/125 - V 1/125
F°N° Ø=2"
PLANO:
F°N° Ø=1"
Ver Detalle de Ver Detalle de
F°N° Ø=1"
Barandas Barandas
DETALLE DE BARANDAS
PROYECCIÓN
DATUM
:
:
UTM ZONA 18 SUR
WGS 84
FECHA: ESCALA: FORMATO: PPG-03
CUADRICULA : L NOV - 2023 INDICADA A1
ESC: 1/25 CARTA NACIONAL : CODIGO 22K
MOVIMIENTO DE TIERRAS
0+010 0+022 0+034
4324 4324 4326 4326 4332 4332 Área Área Vol. Vol. Vol. C. Vol. R.
PROG.
C. m² R. m² C.m³ R.m³ Acum. m³ Acum. m³
Area C. 0.73m² Area C. 0.46m² Area C. 0.21m²
0+000 0.30 0.00 0.00 0.00 0.00 0.00
Area R. 0.00m² Area R. 0.00m² Area R. 0.00m²
0+002 0.23 0.00 0.53 0.00 0.53 0.00
4322 EJE 4322 4324 EJE 4324 4330 EJE 4330 0+004 0.17 0.00 0.40 0.00 0.93 0.00
0+006 0.09 0.00 0.27 0.00 1.20 0.00
0+008 0.53 0.00 0.63 0.00 1.82 0.00
4320 4320 4322 4322 4328 4328 0+010 0.73 0.00 1.27 0.00 3.09 0.00
0+012 0.47 0.00 1.14 0.00 4.23 0.00

4319 4319 4321 4321 4327 4327 0+014 1.04 0.00 1.50 0.00 5.74 0.00
0 0 0
0+016 0.67 0.00 1.70 0.00 7.44 0.00
COTAS COTAS COTAS
CT= 4321.45 CT= 4323.87 CT= 4329.10 0+018 0.47 0.00 1.14 0.00 8.58 0.00
CSR=4321.01 CSR=4323.53 CSR=4328.93
0+020 0.29 0.00 0.76 0.00 9.34 0.00
0+022 0.46 0.00 0.75 0.00 10.09 0.00

0+008 0+020 0+032 0+042.01
0+024 0.36 0.00 0.82 0.00 10.90 0.00
4324 4324 4326 4326 4332 4332 4334 4334
0+026 0.17 0.00 0.54 0.00 11.44 0.00
Area C. 0.53m² Area C. 0.29m² Area C. 0.67m² Area C. 0.88m²
0+028 0.56 0.00 0.73 0.00 12.17 0.00
Area R. 0.00m² Area R. 0.00m² Area R. 0.00m² Area R. 0.00m²
0+030 0.12 0.00 0.68 0.00 12.85 0.00
4322 EJE 4322 4324 EJE 4324 4330 EJE 4330 4332 EJE 4332 0+032 0.67 0.00 0.79 0.00 13.63 0.00
0+034 0.21 0.00 0.88 0.00 14.51 0.00
0+036 0.42 0.00 0.63 0.00 15.14 0.00
4320 4320 4322 4322 4328 4328 4330 4330 0+038 0.39 0.00 0.81 0.00 15.95 0.00
0+040 0.57 0.00 0.96 0.00 16.91 0.00

4319 4319 4321 4321 4327 4327 4329 4329 0+042 0.88 0.00 1.45 0.00 18.36 0.00
0 0 0 0
0+042 0.88 0.00 0.00 0.00 18.36 0.00
COTAS COTAS COTAS COTAS
CT= 4321.30 CT= 4323.21 CT= 4328.14 CT= 4332.23
CSR=4320.95 CSR=4322.99 CSR=4327.67 CSR=4331.63
0+006 0+018 0+030 0+042

4324 4324 4326 4326 4330 4330 4334 4334
4322 EJE 4322 4324 EJE 4324 4328 EJE 4328 4332 EJE 4332
4320 4320 4322 4322 4326 4326 4330 4330
4319 4319 4321 4321 4325 4325 4329 4329

0 0 0 0

CT= 4320.90 CT= 4322.80 CT= 4327.05 CT= 4332.23
CSR=4320.85 CSR=4322.45 CSR=4326.95 CSR=4331.63
0+004 0+016 0+028 0+040

4324 4324 4326 4326 4330 4330 4334 4334
4322 EJE 4322 4324 EJE 4324 4328 EJE 4328 4332 EJE 4332
4320 4320 4322 4322 4326 4326 4330 4330
4319 4319 4321 4321 4325 4325 4329 4329

0 0 0 0

CT= 4320.89 CT= 4322.56 CT= 4326.09 CT= 4331.48
CSR=4320.75 CSR=4322.09 CSR=4325.69 CSR=4331.09
0+002 0+014 0+026 0+038

4324 4324 4326 4326 4328 4328 4334 4334
4322 EJE 4322 4324 EJE 4324 4326 EJE 4326 4332 EJE 4332
4320 4320 4322 4322 4324 4324 4330 4330
4319 4319 4321 4321 4323 4323 4329 4329

0 0 0 0

CT= 4320.83 CT= 4322.48 CT= 4325.29 CT= 4330.86
CSR=4320.65 CSR=4321.73 CSR=4325.15 CSR=4330.55
0+000 0+012 0+024 0+036

4324 4324 4324 4324 4328 4328 4332 4332
4322 EJE 4322 4322 EJE 4322 4326 EJE 4326 4330 EJE 4330

4320 4320 4320 4320 4324 4324 4328 4328
4319 4319 4319 4319 4323 4323 4327 4327
0 0 0 0 PLANO:
COTAS COTAS COTAS COTAS SECCIÓN TRANSVERSAL GRADERIA N°01
CT= 4320.78 CT= 4321.65 CT= 4324.52 CT= 4329.99
CSR=4320.55 CSR=4321.37 CSR=4324.25 CSR=4329.65
PROYECCIÓN
DATUM
CUADRICULA
:
:
:
UTM ZONA 18 SUR
WGS 84
L
FECHA:
NOV - 2023
ESCALA:
INDICADA
FORMATO:
A1
STG-01
0+010 0+022 0+034
4314 4314 4316 4316 4322 4322
Área Área Vol. Vol. Vol. C. Vol. R.
Area C. 0.18m² Area C. 0.13m² Area C. 0.15m² PROG.
Area R. 0.00m² Area R. 0.05m² Area R. 0.00m² 0+000 0.59 0.00 0.00 0.00 0.00 0.00
4312 EJE 4312 4314 EJE 4314 4320 EJE 4320 0+002 0.50 0.00 1.09 0.00 1.09 0.00
0+004 0.35 0.00 0.85 0.00 1.93 0.00
0+006 0.11 0.01 0.46 0.01 2.40 0.01
0+008 0.11 0.00 0.22 0.01 2.62 0.01

4310 4310 4312 4312 4318 4318
0+010 0.18 0.00 0.29 0.00 2.91 0.01
4309 4309 4311 4311 4317 4317 0+012 0.22 0.00 0.40 0.00 3.31 0.01
0 0 0
0+014 0.29 0.00 0.51 0.00 3.82 0.02
COTAS COTAS COTAS
0+016 0.47 0.00 0.76 0.00 4.57 0.02
CT= 4310.97 CT= 4312.20 CT= 4318.15
CSR=4310.84 CSR=4312.10 CSR=4318.04 0+018 0.39 0.00 0.85 0.00 5.43 0.02
0+020 0.15 0.00 0.54 0.00 5.97 0.02

0+008 0+020 0+032
0+022 0.13 0.05 0.29 0.05 6.26 0.07
4314 4314 4314 4314 4320 4320
0+024 0.23 0.04 0.36 0.09 6.62 0.16
0+026 0.08 0.03 0.31 0.07 6.93 0.23
0+028 0.22 0.00 0.30 0.03 7.24 0.26
4312 EJE 4312 4312 EJE 4312 4318 EJE 4318 0+030 0.00 0.20 0.22 0.20 7.45 0.46
0+032 0.18 0.00 0.18 0.20 7.64 0.66
0+034 0.15 0.00 0.33 0.01 7.96 0.67
0+036 0.39 0.00 0.54 0.00 8.50 0.67

4310 4310 4310 4310 4316 4316
0+038 0.28 0.01 0.68 0.01 9.18 0.68
4309 4309 4309 4309 4315 4315 0+039 0.27 0.01 0.28 0.01 9.45 0.70
0 0 0
COTAS COTAS COTAS

CT= 4310.93 CT= 4311.86 CT= 4316.91
CSR=4310.84 CSR=4311.74 CSR=4316.78
0+006 0+018 0+030

4314 4314 4314 4314 4318 4318
4312 EJE 4312 4312 EJE 4312 4316 EJE 4316
4310 4310 4310 4310 4314 4314
4309 4309 4309 4309 4313 4313

0 0 0
COTAS COTAS COTAS

CT= 4310.92 CT= 4311.48 CT= 4315.73
CSR=4310.84 CSR=4311.20 CSR=4315.88
0+004 0+016 0+028 0+039.01

4314 4314 4314 4314 4318 4318 4324 4324
4312 EJE 4312 4312 EJE 4312 4316 EJE 4316 4322 EJE 4322
4310 4310 4310 4310 4314 4314 4320 4320
4309 4309 4309 4309 4313 4313 4319 4319

0 0 0 0

CT= 4311.10 CT= 4311.17 CT= 4314.60 CT= 4320.42
CSR=4310.84 CSR=4310.84 CSR=4314.44 CSR=4320.16
0+002 0+014 0+026 0+038

4314 4314 4314 4314 4316 4316 4322 4322
4312 EJE 4312 4312 EJE 4312 4314 EJE 4314 4320 EJE 4320
4310 4310 4310 4310 4312 4312 4318 4318
4309 4309 4309 4309 4311 4311 4317 4317

0 0 0 0

CT= 4311.20 CT= 4311.05 CT= 4313.62 CT= 4320.34
CSR=4310.84 CSR=4310.84 CSR=4313.54 CSR=4320.08
0+000 0+012 0+024 0+036

4314 4314 4314 4314 4316 4316 4322 4322
4312 EJE 4312 4312 EJE 4312 4314 EJE 4314 4320 EJE 4320

4310 4310 4310 4310 4312 4312 4318 4318 DE LOS RESIDUOS SÓLIDOS MUNICIPALES EN EL DISTRITO DE HUAYLLAY
4309 4309 4309 4309 4311 4311 4317 4317 PLANO:
0 0 0 0
COTAS COTAS COTAS COTAS SECCIÓN TRANSVERSAL GRADERIA N°02

CT= 4311.25 CT= 4311.01 CT= 4312.81 CT= 4319.39
CSR=4310.84 CSR=4310.84 CSR=4312.64 CSR=4319.12
PROYECCIÓN
DATUM
:
:
UTM ZONA 18 SUR
WGS 84
FECHA:
NOV - 2023
ESCALA:
INDICADA
FORMATO:
A1
STG-02
CUADRICULA : L
0+010 0+022 0+034 0+046 0+058 0+070
Área Área Vol. Vol. Vol. C. Vol. R.
4314 4314 4314 4314 4318 4318 4324 4324 4328 4328 4330 4330 PROG.
Area C. 0.42m² Area C. 0.50m² Area C. 0.27m² Area C. 0.00m² Area C. 0.47m² Area C. 0.09m² 0+000 0.60 0.00 0.00 0.00 0.00 0.00
Area R. 0.01m² Area R. 0.02m² Area R. 0.00m² Area R. 0.09m² Area R. 0.00m² Area R. 0.00m² 0+002 0.51 0.00 1.10 0.00 1.10 0.00
4312 EJE 4312 4312 EJE 4312 4316 EJE 4316 4322 EJE 4322 4326 EJE 4326 4328 EJE 4328 0+004 0.37 0.00 0.88 0.00 1.98 0.00
0+006 0.31 0.02 0.66 0.01 2.64 0.02
0+008 0.58 0.00 0.89 0.02 3.53 0.03
0+010 0.42 0.01 1.00 0.01 4.53 0.04

4310 4310 4310 4310 4314 4314 4320 4320 4324 4324 4326 4326
0+012 1.00 0.00 1.42 0.01 5.96 0.05
4309 4309 4309 4309 4313 4313 4319 4319 4323 4323 4325 4325 0+014 0.71 0.00 1.71 0.00 7.67 0.05
0 0 0 0 0 0
0+016 0.80 0.00 1.51 0.00 9.18 0.05
COTAS COTAS COTAS COTAS COTAS COTAS
0+018 1.05 0.00 1.85 0.00 11.03 0.05
CT= 4311.68 CT= 4312.08 CT= 4315.90 CT= 4320.40 CT= 4325.30 CT= 4326.75
CSR=4311.34 CSR=4311.81 CSR=4315.69 CSR=4320.46 CSR=4324.95 CSR=4326.68 0+020 1.05 0.00 2.10 0.00 13.13 0.05
0+022 0.50 0.02 1.55 0.02 14.67 0.07

0+008 0+020 0+032 0+044 0+056 0+068 0+077.01
0+024 0.92 0.00 1.22 0.03 15.90 0.10
4314 4314 4314 4314 4318 4318 4322 4322 4328 4328 4330 4330 4330 4330
0+026 0.60 0.00 1.51 0.00 17.41 0.10
Area C. 0.58m² Area C. 1.05m² Area C. 0.22m² Area C. 0.47m² Area C. 0.38m² Area C. 0.24m² Area C. 0.12m²
0+028 0.63 0.00 1.23 0.00 18.64 0.11
Area R. 0.00m² Area R. 0.00m² Area R. 0.00m² Area R. 0.00m² Area R. 0.00m² Area R. 0.00m² Area R. 0.00m²
0+030 0.56 0.00 1.19 0.00 19.83 0.11
4312 EJE 4312 4312 EJE 4312 4316 EJE 4316 4320 EJE 4320 4326 EJE 4326 4328 EJE 4328 4328 EJE 4328 0+032 0.22 0.00 0.78 0.00 20.61 0.11
0+034 0.27 0.00 0.48 0.00 21.10 0.11
0+036 0.06 0.00 0.33 0.00 21.42 0.11
0+038 0.23 0.00 0.29 0.00 21.71 0.12

4310 4310 4310 4310 4314 4314 4318 4318 4324 4324 4326 4326 4326 4326
0+040 0.24 0.10 0.46 0.10 22.17 0.22
4309 4309 4309 4309 4313 4313 4317 4317 4323 4323 4325 4325 4325 4325 0+042 0.47 0.01 0.71 0.11 22.88 0.32
0 0 0 0 0 0 0
0+044 0.47 0.00 0.94 0.01 23.82 0.34
COTAS COTAS COTAS COTAS COTAS COTAS COTAS
CT= 4310.98 CT= 4312.35 CT= 4315.23 CT= 4319.90 CT= 4324.52 CT= 4326.78 CT= 4327.13 0+046 0.00 0.09 0.47 0.09 24.30 0.43
CSR=4310.62 CSR=4311.79 CSR=4315.06 CSR=4319.56 CSR=4324.22 CSR=4326.58 CSR=4327.03 0+048 0.29 0.00 0.29 0.10 24.59 0.53
0+050 0.16 0.00 0.45 0.01 25.04 0.54

0+006 0+018 0+030 0+042 0+054 0+066 0+076
0+052 0.69 0.00 0.85 0.00 25.88 0.54
4314 4314 4314 4314 4318 4318 4322 4322 4326 4326 4330 4330 4330 4330
0+054 0.26 0.00 0.94 0.00 26.83 0.54
0+056 0.38 0.00 0.64 0.00 27.47 0.54
0+058 0.47 0.00 0.85 0.00 28.32 0.54
4312 EJE 4312 4312 EJE 4312 4316 EJE 4316 4320 EJE 4320 4324 EJE 4324 4328 EJE 4328 4328 EJE 4328 0+060 0.37 0.00 0.84 0.00 29.16 0.54
0+062 0.24 0.00 0.61 0.00 29.77 0.54
0+064 0.14 0.00 0.37 0.00 30.14 0.54
4310 4310 4310 4310 4314 4314 4318 4318 4322 4322 4326 4326 4326 4326 0+066 0.14 0.00 0.28 0.00 30.42 0.54
0+068 0.24 0.00 0.38 0.00 30.80 0.54

4309 4309 4309 4309 4313 4313 4317 4317 4321 4321 4325 4325 4325 4325 0+070 0.09 0.00 0.33 0.00 31.12 0.54
0 0 0 0 0 0 0
0+072 0.12 0.00 0.21 0.00 31.33 0.54
CT= 4310.86 CT= 4312.34 CT= 4314.57 CT= 4319.18 CT= 4323.90 CT= 4326.59 CT= 4327.17 0+074 0.24 0.00 0.36 0.00 31.69 0.55
CSR=4310.62 CSR=4311.77 CSR=4314.16 CSR=4318.84 CSR=4323.70 CSR=4326.48 CSR=4326.98
0+076 0.24 0.00 0.47 0.00 32.16 0.55
0+077 0.12 0.00 0.18 0.00 32.34 0.55

0+004 0+016 0+028 0+040 0+052 0+064 0+074
4314 4314 4314 4314 4316 4316 4322 4322 4326 4326 4330 4330 4330 4330
4312 EJE 4312 4312 EJE 4312 4314 EJE 4314 4320 EJE 4320 4324 EJE 4324 4328 EJE 4328 4328 EJE 4328
4310 4310 4310 4310 4312 4312 4318 4318 4322 4322 4326 4326 4326 4326
4309 4309 4309 4309 4311 4311 4317 4317 4321 4321 4325 4325 4325 4325
0 0 0 0 0 0 0

CT= 4310.90 CT= 4312.20 CT= 4313.86 CT= 4318.25 CT= 4323.28 CT= 4326.48 CT= 4327.07
0+002 0+014 0+026 0+038 0+050 0+062 0+072

4314 4314 4314 4314 4316 4316 4320 4320 4326 4326 4328 4328 4330 4330
4312 EJE 4312 4312 EJE 4312 4314 EJE 4314 4318 EJE 4318 4324 EJE 4324 4326 EJE 4326 4328 EJE 4328
4310 4310 4310 4310 4312 4312 4316 4316 4322 4322 4324 4324 4326 4326
4309 4309 4309 4309 4311 4311 4315 4315 4321 4321 4323 4323 4325 4325
0 0 0 0 0 0 0

CT= 4310.99 CT= 4312.16 CT= 4313.08 CT= 4317.34 CT= 4322.33 CT= 4326.45 CT= 4326.88
0+000 0+012 0+024 0+036 0+048 0+060

4314 4314 4314 4314 4314 4314 4320 4320 4324 4324 4328 4328
Area C. 0.60m² Area C. 1.00m² Area C. 0.92m² Area C. 0.06m² Area C. 0.29m² Area C. 0.37m²
Area R. 0.00m² Area R. 0.00m² Area R. 0.00m² Area R. 0.00m² Area R. 0.00m² Area R. 0.00m²
4312 EJE 4312 4312 EJE 4312 4312 EJE 4312 4318 EJE 4318 4322 EJE 4322 4326 EJE 4326
4310 4310 4310 4310 4310 4310 4316 4316 4320 4320 4324 4324
4309 4309 4309 4309 4309 4309 4315 4315 4319 4319 4323 4323 DE LOS RESIDUOS SÓLIDOS MUNICIPALES EN EL DISTRITO DE HUAYLLAY
0 0 0 0 0 0
COTAS COTAS COTAS COTAS COTAS COTAS
CT= 4311.06 CT= 4312.28 CT= 4312.49 CT= 4316.60 CT= 4321.22 CT= 4326.05
PLANO:
CSR=4310.62 CSR=4311.69 CSR=4311.90 CSR=4316.55 CSR=4320.99 CSR=4325.75
SECCIÓN TRANSVERSAL GRADERIA N°03

PROYECCIÓN
DATUM
CUADRICULA
:
:
:
UTM ZONA 18 SUR
WGS 84
L
FECHA:
NOV - 2023
ESCALA:
INDICADA
FORMATO:
A1
STG-03
350100.0000 350125.0000
8783225.0000
8783225.0000
8783200.0000
8783200.0000
350100.0000 350125.0000

PROYECTO: MAYORES TRABAJOS N°01: "MEJORAMIENTO DE LA GESTIÓN
PLANO:
LAVAMANOS

PROYECCIÓN
DATUM
CUADRICULA
:
:
:
UTM ZONA 18 SUR
WGS 84
L
FECHA:
NOV - 2023
ESCALA:
INDICADA
FORMATO:
A2
V-01
350080.000 350090.000
N
8783250.000
8783250.000
8783240.000
8783240.000
8783230.000
8783230.000
8783220.000
8783220.000
8783210.000
8783210.000

PLANO:
PASE VEHICULAR
350080.000 350090.000
AREA DE REAPROVECHAMIENTO DEPARTAMENTO : PASCO
PROVINCIA
DISTRITO
: PASCO
: HUAYLLAY
ELABORADO POR:
ÁREA DE PROYECTOS
GRUPO MITRACON S.A.C.
LÁMINA:
CUNETA DE DRENAJE PLUVIAL PROYECCIÓN

DATUM
:
:
UTM ZONA 18 SUR
WGS 84
FECHA: ESCALA: FORMATO:
PV-01
ESC: 1/150 CUADRICULA : L NOV - 2023 INDICADA A3
EL:4,311.00
1:1
1:1 1:1
EL:4,305.00 EL:4,309.00
EL:4,311.00
1:1
EL:4,311.00
EL:4,311.00
PLANTA CERCO
- DE ESTRUCTURA METALICA
ESC: 1/50

PROYECTO: MAYORES TRABAJOS N°01: "MEJORAMIENTO DE LA GESTIÓN INTEGRAL
PLANO:
CERCO DE ESTRUCTURA METALICA - LIXIVIADO

A
A PROVINCIA : PASCO ÁREA DE PROYECTOS
PROYECCIÓN
DATUM
CUADRICULA
:
:
:
UTM ZONA 18 SUR
WGS 84
L
FECHA:
NOV - 2023
ESCALA:
INDICADA
FORMATO:
A2
CE-01
350150.000 350160.000
8783250.000
8783250.000
3 10
4
8783240.000
8783240.000
350150.000 350160.000

PROYECTO: MAYORES TRABAJOS N°01:"MEJORAMIENTO DE LA GESTIÓN
PLANO:
POZA DE LIXIVIADO PROYECTADO

PROYECCIÓN
DATUM
CUADRICULA
:
:
:
UTM ZONA 18 SUR
WGS 84
L
FECHA:
NOV - 2023
ESCALA:
INDICADA
FORMATO:
A1
PLP-01
350250.000
N
S= -2.0‰
S= -2.0‰
S=-1% en
12.20m
S=-1% en
2.70m
AREA DE REAPROVECHAMIENTO
CUNETA DE DRENAJE PLUVIAL
S= -2.0‰
S=-1% en
22.25m
ESC: 1/150
EL:4,320.65
CUNETA DE DRENAJ
ESC: 1/20
.0‰
00
20
S=-
RELLENO CON MATERIAL BASE GRANULAR PARA VEREDA
PROPIO SELECIONADO e=0.15m
‰
0.0 FLUJO DE CANAL
50
S=- S=1%

PLANO:
ÁREA DE VALORIZACIÓN DE RESIDUOS
CUNETA DE DRENAJE PLUVIAL - REJILLA
PROYECCIÓN
DATUM
CUADRICULA
:
:
:
UTM ZONA 18 SUR
WGS 84
L
FECHA:
NOV - 2023
ESCALA:
INDICADA
FORMATO:
A3
R-01
CUMBRERA
+ 5.83 DETALLE A DETALLE C
ESC:1/5 ESC:1/5
BASE DE TECHO
+ 2.60
DETALLE A
Nivel Terreno ±0.00

Cota de Terreno CORTE B-B
4320.50 msnm
ESC:1/5
VISTA POSTERIOR - MODULO DE REAPROVECHAMIENTO ORGANICO
ESC:1/50
CORTE A-A
ESC:1/10
CUMBRERA
+ 5.83
DETALLE D - SUJECIÓN
ESC:1/10
BASE DE TECHO LEYENDA

+ 2.60
DETALLE B
ESC:1/5
Nivel Terreno ±0.00

Cota de Terreno
4320.50 msnm
VISTA FRONTAL - MODULO DE REAPROVECHAMIENTO ORGANICO

ESC:1/50
CUMBRERA
+ 5.83
COBERTURA 4GR
BASE DE TECHO
+ 2.60
DETALLE DE INGRESO
ESC:1/25
NPT+ 0.10
NIVEL DE VEREDA
+ 0.10 DE LOS RESIDUOS SÓLIDOS MUNICIPALES EN EL DISTRITO DE HUAYLLAY
Nivel Terreno ±0.00 - PROVINCIA DE PASCO - DEPARTAMENTO DE PASCO"
Cota de Terreno Conformado
4320 msnm PLANO:
VISTA LATERAL - MODULO DE REAPROVECHAMIENTO ORGANICO MODULO DE REAPROVECHAMIENTO ORGANICO

ESC:1/50
PROYECCIÓN
DATUM
CUADRICULA
:
:
:
UTM ZONA 18 SUR
WGS 84
L
FECHA:
NOV - 2023
ESCALA:
INDICADA
FORMATO:
A1
MRO-01
VEREDA
VEREDA
VEREDA
MÓDULO DE REAPROVECHAMIENTO
DE RESÍDUOS ORGÁNICOS
RAMPA
VEREDA
B
VISTA PLANTA - MODULO DE REAPROVECHAMIENTO ORGANICO - PROVINCIA DE PASCO - DEPARTAMENTO DE PASCO"
ESC:1/50 PLANO:
MODULO DE REAPROVECHAMIENTO ORGANICO

PROYECCIÓN
DATUM
CUADRICULA
:
:
:
UTM ZONA 18 SUR
WGS 84
L
FECHA:
NOV - 2023
ESCALA:
INDICADA
FORMATO:
A1
MRO-02

RRSS

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

RRSS

Cargado por

Copyright:

Formatos disponibles

MAYORES TRABAJOS N°01: “MEJORAMIENTO DE LA GESTIÓN NOV-2023

INTEGRAL DE LOS RESIDUOS SÓLIDOS MUNICIPALES EN EL DISTRITO

MUNICIPALIDAD DISTRITAL DE HUAYLLAY

PROYECTO: “MEJORAMIENTO DE LA GESTIÓN INTEGRAL DE LOS RESIDUOS

MAYORES TRABAJOS N°01

 205.3. En el caso de obras convocadas por paquete que, por su

Entidad, previamente a la emisión de la resolución correspondiente, sin

 205.14. El pago de los presupuestos adicionales aprobados se realiza

5. PARTIDAS Y METRADOS DEL ADICIONAL

3.1.4.2 CONCRETO F'c=210 kg/cm2 PARA MURO LIXIVIADOS M3 10.56

4.3.4.1.9 CODO PVC SAP 1/2" x 90° UND 2.00

6. PRESUPUESTO DEL ADICIONAL

FABRICACIÓN E INSTALACIÓN DE SOPORTE PARA

ENCOFRADO Y DESENCOFRADO PARA LOSA

4.2.3.3 CURADO QUIMICO M2 235.87 2.44 575.52

PREPARACIÓN Y COLOCACIÓN CAMA DE APOYO

SUB TOTAL 399,865.94

SUBPRESUPUESTO: SUB PRESUPUESTO 1

UBICACION: HUAYLLAY - HUAYLLAY - PASCO - PASCO

FECHA BASE: 07-11-2023 MONEDA: SOLES

ITEM PARTIDA UNIDAD METRADO CU PARCIAL

OBRAS PROVISIONALES, PRELIMINARES Y SEGURIDAD EN EL

1.1 OBRAS PROVISIONALES 3,525.00

1.1.1 SERVICIOS HIGIENICOS DE OBRA MES 1.00 1,400.00 1,400.00

1.1.2 ALQUILER DE MODULO DE OFICINAS MES 1.00 2,125.00 2,125.00

2 AREA DE REAPROVECHAMIENTO ORGANICO 76,335.01

2.1 CERCO DE ESTRUCTURA METALICA 62,482.48

2.1.1 FABRICACIÓN E INSTALACIÓN DE CERCO DIVISORIO METÁLICO M2 122.48 271.02 33,194.53

FABRICACIÓN E INSTALACIÓN DE SOPORTE PARA CERCO DIVISORIO

2.2 TABIQUERIA 6,813.53

2.2.1 TABIQUERIA CON POLICARBONATO ALVEOLAR DE 6.0 mm M2 133.94 50.87 6,813.53

2.3 PINTURA 4,177.59

2.3.1 PINTURA SOBRE CERCO METÁLICO (2 CARAS) M2 133.94 31.19 4,177.59

2.4 INSTALACIONES ELÉCTRICAS 2,861.41

2.4.1 SALIDAS ELECTRICAS 354.54

2.4.1.1 SALIDA PARA TOMACORRIENTE PTO 2.00 177.27 354.54

2.4.2 CANALIZACIONES Y/O TUBERIAS 380.00

2.4.2.1 TUBERIA PVC SEL 3/4" (ELECTRICAS) ML 50.00 7.60 380.00

2.4.3 CANALIZACIONES Y/O CABLES 812.40

2.4.3.1 CABLEADO CABLE N° 14TW ML 120.00 6.77 812.40

2.4.4 TABLEROS Y CUCHILLAS 1,314.47

2.4.4.2 INTERRUPTOR TERMOMAGNETICO 3x30A UND 1.00 1,104.05 1,104.05

3 POZA PARA LIXIVIADOS 51,720.54

3.1 CERCO DE ESTRUCTURA METALICA 51,720.54

3.1.1 TRABAJOS PRELIMINARES 283.21

3.1.1.1 TRAZO, NIVELES Y REPLANTEO PRELIMINAR M2 165.62 1.71 283.21

3.1.2 MOVIMIENTO DE TIERRAS 5,316.96

3.1.2.1 LIMPIEZA DEL TERRENO PARA CERCO M2 165.62 1.58 261.68

3.1.2.2 EXCAVACION MANUAL DE ZANJAS PARA CIMIENTOS M3 11.21 44.91 503.44

3.1.2.4 ELIMINACION DE MATERIAL EXCEDENTE A BOTADERO R= 6 KM M3 86.44 8.43 728.69

SUBPRESUPUESTO: SUB PRESUPUESTO 1

UBICACION: HUAYLLAY - HUAYLLAY - PASCO - PASCO

FECHA BASE: 07-11-2023 MONEDA: SOLES

ITEM PARTIDA UNIDAD METRADO CU PARCIAL

3.1.3 CONCRETO SIMPLE 6,767.81

CONCRETO CICLOPEO F'c=175 kg/cm2 + 30% PM PARA CIMIENTO

3.1.3.2 CONCRETO F'c=175 kg/cm2 PARA SOBRECIMIENTO M3 2.01 481.70 968.22

ENCOFRADO Y DESENCOFRADO PARA SOBRECIMENTOS TIPO

3.1.4 CONCRETO ARMADO 18,962.50

3.1.4.4 ENCOFRADO Y DESENCOFRADO PARA MURO LIXIVIADO M2 50.22 60.00 3,013.20

3.1.4.5 ENCOFRADO Y DESENCOFRADO PARA LOSA LIXIVIADO M2 12.57 60.00 754.20

3.1.5 ELECTROBOMBA EXTERIOR DE LIXIVIADOS 11,112.84

3.1.5.1 ELECTROBOMBA DE LIXVIADOS 10,043.11

3.1.5.1.1 SUMINISTRO E INSTALACIÓN DE ELECTROBOMBA DE 5 HP UND 1.00 10,043.11 10,043.11
