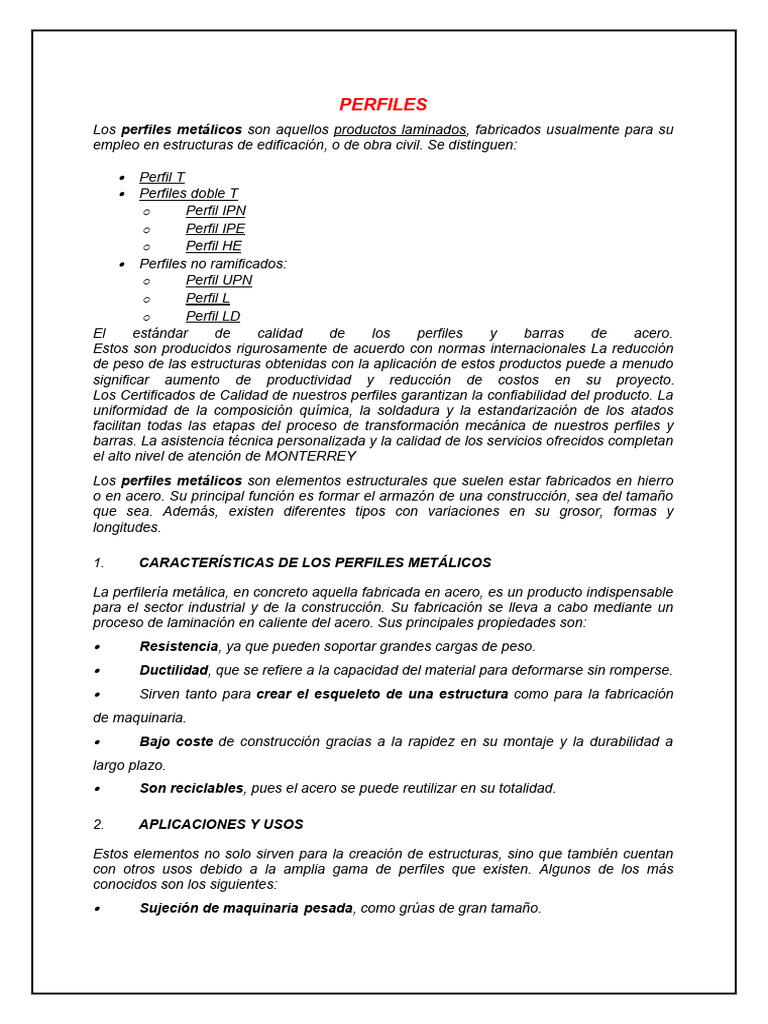

PERFILES

Los perfiles metálicos son aquellos productos laminados, fabricados usualmente para su
empleo en estructuras de edificación, o de obra civil. Se distinguen:

 Perfil T
 Perfiles doble T
o Perfil IPN
o Perfil IPE
o Perfil HE
 Perfiles no ramificados:
o Perfil UPN
o Perfil L
o Perfil LD
El estándar de calidad de los perfiles y barras de acero.
Estos son producidos rigurosamente de acuerdo con normas internacionales La reducción
de peso de las estructuras obtenidas con la aplicación de estos productos puede a menudo
significar aumento de productividad y reducción de costos en su proyecto.
Los Certificados de Calidad de nuestros perfiles garantizan la confiabilidad del producto. La
uniformidad de la composición química, la soldadura y la estandarización de los atados
facilitan todas las etapas del proceso de transformación mecánica de nuestros perfiles y
barras. La asistencia técnica personalizada y la calidad de los servicios ofrecidos completan
el alto nivel de atención de MONTERREY
Los perfiles metálicos son elementos estructurales que suelen estar fabricados en hierro
o en acero. Su principal función es formar el armazón de una construcción, sea del tamaño
que sea. Además, existen diferentes tipos con variaciones en su grosor, formas y
longitudes.

1. CARACTERÍSTICAS DE LOS PERFILES METÁLICOS

La perfilería metálica, en concreto aquella fabricada en acero, es un producto indispensable

para el sector industrial y de la construcción. Su fabricación se lleva a cabo mediante un
proceso de laminación en caliente del acero. Sus principales propiedades son:
 Resistencia, ya que pueden soportar grandes cargas de peso.
 Ductilidad, que se refiere a la capacidad del material para deformarse sin romperse.
 Sirven tanto para crear el esqueleto de una estructura como para la fabricación
de maquinaria.
 Bajo coste de construcción gracias a la rapidez en su montaje y la durabilidad a
largo plazo.
 Son reciclables, pues el acero se puede reutilizar en su totalidad.

2. APLICACIONES Y USOS

Estos elementos no solo sirven para la creación de estructuras, sino que también cuentan
con otros usos debido a la amplia gama de perfiles que existen. Algunos de los más
conocidos son los siguientes:
 Sujeción de maquinaria pesada, como grúas de gran tamaño.
 Unión de juntas, creando sistemas a partir de perfiles metálicos para lograr una
mayor eficiencia energética en interiores.
 Elementos decorativos. Pueden utilizarse para embellecer los cantos de las
puertas y de las ventanas.
 Fabricación de estanterías para almacenes industriales, ya que el acero es un
material capaz de soportar cargas de peso muy grandes.
 Protección de ventanas, también conocido como herrería, para impedir el acceso
a las propiedades donde sean instalados.
 Torres de transmisión de energía eléctrica y de telecomunicaciones.
 Estructuras metálicas.
 Cerrajería.
 Máquinas, implementos agrícolas, carreteros y ferroviarios.
 Estos perfiles admiten uniones tradicionales, bulones normales, bulones alta
resistencia, soldadura, etc.
 Industria mecánica en general.
PERFILES ESTRUCTURALES
Realización de los perfiles estructurales con sección individual
Los perfiles estructurales son hechos con aceros laminados los mismos que se los realza
en un "horno alto de colada de la siderurgia" para luego ser convertido en accro bruto
fundido en lingotes de gran tamaño que luego serán laminados para poderlos convertir en
perfiles comerciales dependiendo del uso que se los vaya a dar El process de laminado se
da al calentar el lingote fundido hasta una temperatura que permita.
deformar el lingote en un proceso de estiramiento y desbaste que se produce en una
cadena de cilindros a presión llamado tren de laminado. Estos cilindros van haciendo al
perfil hasta adquirir las medidas adecuadas del mismo.
CLASIFICACION DE LOS PERFILES
PERFILES LAMINADOS DE SECCION INDIVIDUAL
Los perfiles son realizados con el propósito de ser utilizados en estructuras de edificación, o
en una obra civil, entre los perfiles se distinguen:
Perfil en T: El extremo del alma del perfil se encuentra redondeado un 2% respecto a su eje
asi como las uniones de las mismas en las caras interiores de las alas y las aristas de las
mismas. Las caras interiores de las alas también están incluidas en un 2%. Según La
norma INEN 2234 para perfiles estructurales T de acero laminados en caliente de H(altura)
=Base deben tener las siguientes propiedades.

Estos perfiles por lo general son utilizados en las losas que se cuelgan con las vigas.
Perfiles doble T
Generalmente son usadas como vigas de flexión cuando los esfuerzos de torsión son
pequeños.
Perfil IPN: Las uniones son redondas tienen una buena inercia respecto al eje x y muy
pequeña respecto al y, su uso es muy recomendable en vigas

Perfiles IPE.- es un perfil laminado con una sección en forma de doble T también llamado I.
Las caras exteriores e interiores de las alas son paralelas entre si y perpendiculares al
alma, y así las alas tienen su espesor constante.

Perfiles H.- según sea la sección normal, ligera o pesada se le denomina como HEB. HEA
o HEM. Is parecida a la anterior pero en con su sección cuadrada

Perfiles no ramificados
Se usan como soportes y pilares.
Perfiles UPN- Es un perfil laminado cuya sección tune forma de U. las caracteristicas
exteriores de las almas son perpendiculares a las almas. Son muy utilizados para formar
perfiles compuestos
Perfiles L (angulares).- Sirve como elemento de unión y sus dimensiones son iguales.

Perfiles de tubulares de acero (tubos HSS) relleno de concreto:

-Perfiles de acero embebidos en concreto. - es un perfil de acero o lamina con un canal
en donde se encuentra total o parcialmente rodeada de concreto. El concreto restringe el
pandeo de la lámina de acero y también puede contrarrestar el fuego.
-Perfiles tubulares rellenos de concreto. - son perfiles rectangulares circulares cuadrados
que se rellenan de concreto. Y aunque no se encuentre recubierto de concreto el relleno
interno le ayuda a contrarrestar el fuego.

Los perfiles de sección individual usados en vigas

Para estos perfiles por lo general se utilizan perfiles laminados IPN por su economía en su
mano de obra ya que si las medidas no cumplen con el diseño se lo puede cortar sin mucha
dificultad. También la utilización de los perfiles depende el canto por lo tanto se puede
utilizar perfiles IPN, IPE o HE. Los IPN son más utilizados por su economía como se dijo
anteriormente, mayor rendimiento mecánico, y la resistencia a la flexión que proporciona
sus propiedades mecánicas y físicas.
PERFILES DE SECCIONES COMPUESTAS
Es tipo de perfiles se generan con la unión de dos o más perfiles individuales o laminados
soldados entre si con el fin de que satisfagan las necesidades que requiere el diseñador

Utilización de los perfiles compuestos en vigas.

Estas secciones o perfiles pueden ser utilizadas en vigas múltiples las mismas que están
constituidas por dos o más perfiles I adosados, unidos por cualquier tipo de elemento de
unión tales como presillas, tornillos, pasantes, etc.
Los medios de unión que se suele utilizar para unir dos o más perfiles son:
Por soldadura. Esta unión es totalmente resistente ya que en el gratico carga
desplazamiento se observa que la curva alcanza el máximo valor de deformación
coincidiendo con la plasticidad que tiene el material.

Por atornillada. - desarrollara en su totalidad la capacidad de carga de la barra pero al

cortarse la barra por la sección debilitada por los taladros es frágil. Por tanto, con este
método no es posible aprovechar la plasticidad del material por la distribución del esfuerzo.
Las uniones de los perfiles UPN, IPN, HE puras vigas se las suele realizar con soldadura o
tornillería al igual que para pletinas o presillas.
Tipos de uniones resistentes al esfuerzo de flexión:
-Uniones rígidas. - Son aquellas que mantiene el ángulo que forman entre si las piezas
que han sido unidas.
-Uniones semirrígidas. - Son las uniones flexibles en donde se produce un giro pequeño
entre las dos barras enlazadas.
-Unión simple, - son enlaces que se comporta como uniones articuladas, en donde la barra
se unes a la unión sí que la otra pieza se flexione
SECCIONES ARMADAS
Estas secciones son construidas a base de perfiles W, S o canal C, de placas individuales o
la combinación de placas con ángulos o canales para formar cajones

Clasificación de las secciones armadas

Según la especificación LRFD (Load and Resistance factor design) agrupa a los miembros
a compresión en tres clasificaciones.
Secciones compactas. - Es una sección con un perfil suficientemente fuerte capaz de
distribuir eficazmente los esfuerzos plásticos antes de pandearse. Para que una pieza sea
compacta sus patines deben estar conectados en forma continua al alma y alas.
Secciones no compactas. Son aquellas en las que el esfuerzo de fluencia solo puede
alcanzar en algunos de sus elementos a compresión antes de que se pandee.
Elementos esbeltos a compresión. - Son perfiles armados à base de angulares o
canales, unidos a celosías (estructura reticular de barras rectas intercaladas en nodos)
