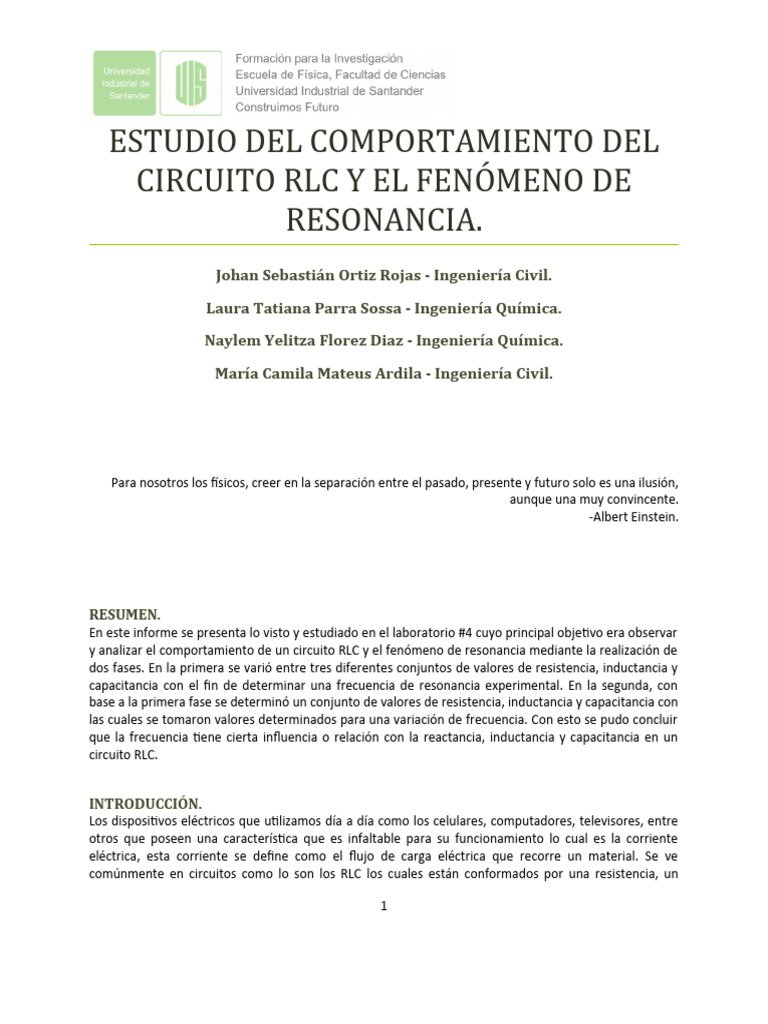

ESTUDIO DEL COMPORTAMIENTO DEL

CIRCUITO RLC Y EL FENÓ MENO DE

RESONANCIA.
Johan Sebastián Ortiz Rojas - Ingeniería Civil.
Laura Tatiana Parra Sossa - Ingeniería Química.
Naylem Yelitza Florez Diaz - Ingeniería Química.
María Camila Mateus Ardila - Ingeniería Civil.

Para nosotros los físicos, creer en la separación entre el pasado, presente y futuro solo es una ilusión,
aunque una muy convincente.
-Albert Einstein.

RESUMEN.
En este informe se presenta lo visto y estudiado en el laboratorio #4 cuyo principal objetivo era observar
y analizar el comportamiento de un circuito RLC y el fenómeno de resonancia mediante la realización de
dos fases. En la primera se varió entre tres diferentes conjuntos de valores de resistencia, inductancia y
capacitancia con el fin de determinar una frecuencia de resonancia experimental. En la segunda, con
base a la primera fase se determinó un conjunto de valores de resistencia, inductancia y capacitancia con
las cuales se tomaron valores determinados para una variación de frecuencia. Con esto se pudo concluir
que la frecuencia tiene cierta influencia o relación con la reactancia, inductancia y capacitancia en un
circuito RLC.

INTRODUCCIÓN.
Los dispositivos eléctricos que utilizamos día a día como los celulares, computadores, televisores, entre
otros que poseen una característica que es infaltable para su funcionamiento lo cual es la corriente
eléctrica, esta corriente se define como el flujo de carga eléctrica que recorre un material. Se ve
comúnmente en circuitos como lo son los RLC los cuales están conformados por una resistencia, un

1
condensador y un inductor a lo cual están unidos a una corriente. Se explica el comportamiento del
circuito como una oscilación en la cual con el tiempo pierde energía esto se ve en la carga que pasa por
el capacitor y se cierra el interruptor, la carga contenida viajara de una placa a la otra pasando por el
inductor y la resistencia. Este comportamiento se asocia con la frecuencia angular de resonancia que se
define como la amplitud de la corriente es máxima y el circuito oscilaría si no fuera alimentado por una
fuente de voltaje. El objetivo de este proyecto es el análisis del comportamiento del circuito conectado a
un simulador, de este modo se calculará la frecuencia de resonancia de manera teórica y experimental y
se determinará el voltaje y la corriente que atraviesa al circuito y como la frecuencia de resonancia
afecta a la fuente de voltaje. El informe de laboratorio está dividido en 6 componentes los cuales son la
metodología la cual describe el procedimiento que se realizó para el desarrollo de la práctica, el
tratamiento de datos que describe los resultados obtenidos en la práctica, el análisis de datos y
conclusiones donde se analizan las gráficas y datos para concluir sobre el comportamiento de los datos.

METODOLOGÍA.
Para realizar esta práctica se dividió en dos fases donde se medirá el voltaje y corriente que pase por el
circuito.

FASE 1. Esta fase se basa en la medición del fenómeno de resonancia en un circuito RLC y
posteriormente se determinará la frecuencia de resonancia teórica y experimental. El procedimiento que
se utiliza para esto es el siguiente:

 Se conecta en serie el condensador, la resistencia y el inductor a la fuente.

 Se procede a introducir valores de inductancia, capacitancia y resistencia que con antelación la
profesora nos indicó.
 Con estos datos se calcula el valor teórico de la frecuencia de resonancia.
 Teniendo este valor teórico se manipula la fuente de voltaje hasta que alcance este valor.
 Con un multímetro se mide el voltaje en el inductor, la resistencia y en la capacitancia.
 Posteriormente se repite el proceso ahora variando los valores de resistencia, capacitancia e
inductancia.

FASE 2. En esta fase se estudia la variación de la frecuencia teniendo los valores de inductancia,
capacitancia y resistencia fijos. El procedimiento es el siguiente:

 Se introduce los valores de la capacitancia, inductancia y resistencia los cuales se mantendrán

fijos para luego con la fuente se variará la frecuencia tomando valores menores y mayores a la
fase seleccionada.
 Con ayuda del multímetro se tiene valores de los voltajes en la resistencia, inductancia y
capacitancia para el valor de la resonancia, se toma nota de estos valores,
 Para finalizar se calcula la impedancia experimental dividiendo el valor del voltaje que pasa por
la resistencia por el valor de la resistencia.

TRATAMIENTO DE DATOS.
FASE 1
2
 R[Ω] L [mH] C [µF] F reson [Hz] Vr [V] Vl [V] Vc [V]
10 17 10 0386,007 1,760 7,650 5,590
100 4 1 2516,460 0,577 3,230 3,507
50 4 1 2516,460 0,553 6,950 6,500
Tabla 1. Variación de R, L, C.

Se calculó la frecuencia de resonancia teórica tomando los datos dados de la resistencia, inductancia y
capacitancia usando la siguiente formula:

1
F Teorica=
2 π √ LC
Tomando como ejemplo los primeros datos dados: R=10 L=17 C=10 tenemos que:

F Teorica=386,007

El porcentaje de error teniendo en base lo anterior sería:

F resonancia [H] F teórico [H] % Error

386,007 386,007 0,00011295
2516,46 2516,46 2,4051E-05
2516,46 2516,46 2,4051E-05
Tabla 2. Porcentaje de error frecuencia.

FASE 2:

R: 100 [Ω] L= 2[mH] C= 10 [µF]

F[mH] Vr [V] Vc [V] Vl[V] I exp [A]

2,155 5,99 4,24 2,965 53,3
2,258 5,77 3,72 3,102 55,1
2,361 5,83 3,59 3,26 55,6
2,455 5,81 3,41 3,33 55,6
2,516 5,77 3,23 3,507 55,9
2,746 5,78 3,02 3,657 55,6
2,865 5,73 2,82 3,747 54,7
2,912 5,72 2,76 3,791 54,8
3,112 5,61 2,51 4,39 54,5
3,264 5,54 2,33 4,54 52,6
Tabla 3. Valores de Voltaje de R, C, I.

VR
Teniendo estos datos podemos obtener la corriente teórica dada la siguiente formula I =
R
Teniendo como ejemplo el primer dato de la tabla dos tenemos que VR=5,99 y R=100 nos da un valor de:

3
 I =0,0594
Los datos obtenidos de la corriente teórica se mostrarán en la tabla tres.

Ya teniendo la corriente experimental damos paso hallar la impedancia en el circuito RLC para ello se
utiliza la siguiente formula:

Z=
√ vR2 +(Vl−Vc)2
I
En el caso de los primeros datos de la tabla tenemos como resultado:

Z=¿0,1098
Para hallar P teórica se tiene en cuenta la siguiente formula
2
Pteorica=R I
Los resultados de la intensidad teórica la impedancia y p teórica se muestran a continuación

I [A] Z[Ω] P [W]

0,0594 98,5308 0,352836
0,0577 99,4247 0,332929
0,0583 99,8396 0,339889
0,0581 99,9905 0,337565
0,0577 99,8847 0,332929
0,0578 99,3908 0,334084
0,0573 98,6826 0,328329
0,0572 98,3621 0,327184
0,0610 86,6493 0,3721
0,0540 94,0760 0,2916
Tabla 4. Datos teóricos.

El porcentaje de error de la corriente se demuestra en la siguiente tabla:

I exp [A] I teórica[A] % Error

53,3 0,0594 99,88855535
55,1 0,0577 99,89528131
55,6 0,0583 99,89514388
55,6 0,0581 99,8955036
55,9 0,0577 99,89677996
55,6 0,0578 99,89604317
54,7 0,0573 99,8952468
54,8 0,0572 99,89562044

4
 54,5 0,061 99,88807339
52,6 0,054 99,8973384
Tabla 5. Porcentaje de error corriente.

Grafica 1: corriente experimental vs frecuencia.

I exp [A] VS F[Hz]

57

56

55

54

53

52

51

50
0 0.0005 0.001 0.0015 0.002 0.0025 0.003 0.0035 0.004

Grafica 2: corriente teórica vs frecuencia.

I teó rica[A] VS F[Hz]

0.062

0.06

0.058

0.056

0.054

0.052

0.05
0.002 0.0022 0.0024 0.0026 0.0028 0.003 0.0032 0.0034

Para realizar la gráfica del voltaje Vs Frecuencia, se debe de hallar de manera general el voltaje con la
siguiente formula:
5
 V =IR
Dando la siguiente tabla para la corriente teórica:
I teo [A] R [Ω] V [V]
0,0594 100 5,94
0,0577 100 5,77
0,0583 100 5,83
0,0581 100 5,81
0,0577 100 5,77
0,0578 100 5,78
0,0573 100 5,73
0,0572 100 5,72
0,061 100 6,1
0,054 100 5,4

Tabla 6. Voltaje.

Grafica 3. voltaje teórico vs frecuencia.

V[V] VS F[Hz]
6.2

5.8

5.6

5.4

5.2

5
0.002 0.0022 0.0024 0.0026 0.0028 0.003 0.0032 0.0034

Y para la corriente exponencial:

6
 I exp [A] R [Ω] V [V]
53,3 100 5330
55,1 100 5510
55,6 100 5560
55,6 100 5560
55,9 100 5590
55,6 100 5560
54,7 100 5470
54,8 100 5480
54,5 100 5450
52,6 100 5260
Tabla 7. voltaje.

Grafica 4. voltaje experimental vs frecuencia.

V[V] Vs F[Hz]
5700

5600
ANÁLISIS DE
5500

5400

5300

5200

5100

5000
0.002 0.0022 0.0024 0.0026 0.0028 0.003 0.0032 0.0034

RESULTADOS.
 En la primera fase la toma de datos fue muy efectiva ya que, teniendo en cuenta el porcentaje
de error, este no demostró una discrepancia muy mínima.
 En la segunda fase fue en donde se encontró el mayor error en las casillas de corriente, ya que
estas estaban muy lejanas las unas de las otras, probablemente debido a errores al realizar la
práctica.
 Debido a la discrepancia tan grande en la corriente teórica con la corriente experimental, las
gráficas también sufren un cambio drástico.

7
CONCLUSIONES.
Del estudio independiente y análisis de este laboratorio pudimos obtener las siguientes conclusiones:

-La frecuencia a la que se somete un circuito RLC tiene cierta influencia en la reactancia, instancia y
capacitancia en un circuito RLC.

-La resistencia, la reactancia inductiva y la reactancia capacitiva son elementos lineales que cumplen con
la ley de Ohm.

-Es posible determinar valores de resonancia con la ayuda de la geometría las graficas, así mismo estos
nos ayudan a predecir el comportamiento de los elementos del circuito.

REFERENCIAS.

https://www.electroclub.com.mx/2020/09/cual-es-la-diferencia-entre-resistencia.html#:~:text=La
%20impedancia%20es%20la%20combinaci%C3%B3n%20de%20resistencia%20y%20reactancia.&text=y
%20se%20encuentra%20tanto%20en,la%20frecuencia%20en%20la%20corriente.
