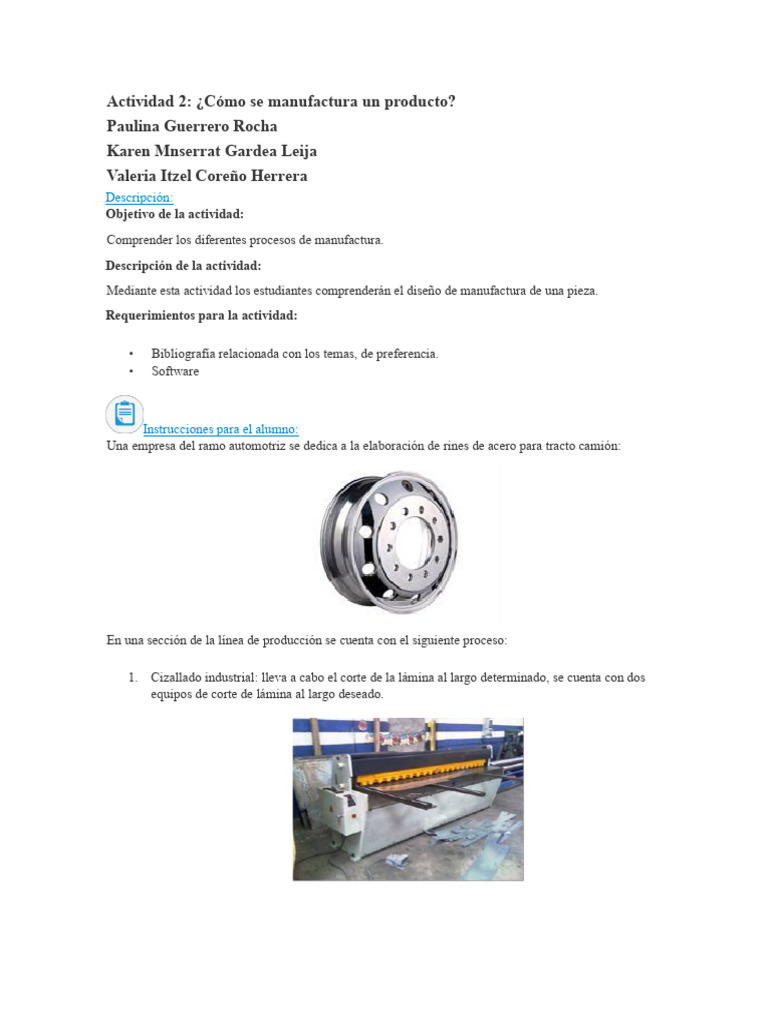

Actividad 2: ¿Cómo se manufactura un producto?

Paulina Guerrero Rocha

Karen Mnserrat Gardea Leija
Valeria Itzel Coreño Herrera
Descripción:
Objetivo de la actividad:
Comprender los diferentes procesos de manufactura.
Descripción de la actividad:
Mediante esta actividad los estudiantes comprenderán el diseño de manufactura de una pieza.
Requerimientos para la actividad:

• Bibliografía relacionada con los temas, de preferencia.

• Software Tecnomatix Plan Simulation 13.

Instrucciones para el alumno:

Una empresa del ramo automotriz se dedica a la elaboración de rines de acero para tracto camión:

En una sección de la línea de producción se cuenta con el siguiente proceso:

1. Cizallado industrial: lleva a cabo el corte de la lámina al largo determinado, se cuenta con dos
equipos de corte de lámina al largo deseado.
2. Equipos de dobladoras de lámina CNC, las cuales dan forma a la circunferencia del rin, al
diámetro especificado en el diseño de 22.5 pulgadas.

3. Posteriormente se procede al conformado de las ranuras para permitir fijación mediante birlos,
ya por último se procede a soldar la lámina para darle forma final al rin de acero.

Se tiene un solo centro de maquinado moderno que realiza esta tarea de manufactura del
producto. Estando disponible el mismo, cualquier rin que se encuentre en la banda
transportadora es procesado inmediatamente. En caso de que se encuentre ocupado dicho
centro, el subproducto permanece en una línea de espera. El centro de maquinado procesa los
rines de acero en el orden en el que van llegando (primeras entradas, primeras salidas).

4. Identifica y justifica de qué tipo de proceso de manufactura debe ser (por ejemplo: por
lotes, discreto, continuo, etc.).
Es un proceso por lote, porque depende de la demanda del cliente y también puede ser continúo
debido a que hace un lote tras otro del mismo producto.
5. Identifica el proceso de fabricación que se está empleando (por ejemplo: fundición previa,
moldeo especializado, cizallado, conformado, taladrado, soldadura, etc.).
Cizallado de lamina
Moldeo especializado
Soldadura de lamina
forjado
6. Identifica los materiales de los cuales está hecho el rin de acero y el tipo de producto.
Lamina de acero y el tipo de producto es para la industria automotriz
 7. Analiza su estructura y componentes en caso de tenerlos, describe de manera detallada
cómo está fabricado tal producto; realiza el flujo de proceso.

Maquina de Maquina de
cizallado industrial dobladora de
Banda
lamina CNC
Transportadora

Maquina de Maquina
soldadura ranuradora

Reúnanse en equipos y comparen sus resultados.

Describan el proceso de fabricación de un rin de acero detallando:

• Layout de la distribución de maquinaria de cada uno de los componentes del producto.

• Diseño de la ruta de producción con sus operaciones e inspecciones y almacén del producto
analizado.
Posibles subensambles.
LAYOUT

INICIO

Cizallado
industrial

Se cuenta con
Lleva a cabo el dos equipos de
corte de la lámina corte al largo
al largo determinado
determinado

Forma a la circunferencia
Equipos de del rin Diámetro
dobladoras de especificado en el diseño
lámina CNC de 22.5 pulgadas

Para permitir fijación

Posteriormente se
procede al conformado
de las ranuras

Darle forma final A

Se procede a soldar las
laminas

Fin
Parte 2
Con el análisis del caso anterior, contesten las siguientes preguntas:

• ¿De qué forma asegurarían la calidad del producto?

Esta se puede asegurar al utilizar solo materiales de buena calidad en su elaboración,
implementando sistemas de inspección automatizados y sensores que mantengan la eficacia y
confiabilidad de la maquinaria utilizada en todos los procesos de elaboración para así reducir
márgenes de error provocados por estas mismas.
• ¿De qué forma creen que los materiales afectan la calidad del proceso?
Esto afecta el proceso dado que entre mejor sean los materiales utilizados para la fabricación de
las placas la resistencia de ellas será mejor, los defectos en la línea de producción bajarán, su
vida útil aumentará, y hasta podrían ser más fáciles de reutilizar para no contribuir a la
contaminación.

Reúnanse con su equipo y con base en la parte 1 realicen lo siguiente:

Con el fin de abaratar los costos del proceso, investiguen y discutan cuáles son las propiedades
físicas y químicas de los materiales usados en el producto analizado y sustitúyanlos con otros
materiales de características similares. Si no es posible sustituirlos, justifiquen su respuesta.

Propiedades físicas del acero Propiedades químicas del acero

Resistencia al desgaste. Es la resistencia que
ofrece un material a dejarse erosionar cuando está
El acero está compuesto principalmente por
en contacto de fricción con otro material
hierro, pero también contiene de 0,05 a 2 por
Tenacidad. Es la capacidad que tiene un material ciento de carbono. Los átomos de carbono se
de absorber energía sin producir fisuras. intercalan entre los átomos de hierro y mejoran
notablemente su rigidez
Maquinabilidad. Es la facilidad que posee un
material de permitir el proceso de mecanizado
por arranque de viruta.
Dureza. Es la resistencia que ofrece un material
para dejarse penetrar.

Los materiales más utilizados en la fabricación de rines son cuatro: acero, aluminio, magnesio y
aleación.
Comparando precios, y propiedades de cada uno de estos:
ALUMINIO ACERO ALEACION MAGNESIO
Su precio es más ● Su precio es menor ● Resistencia a los ● Se acortan las
elevado que los rines por su facilidad de impactos. distancias de frenado
de acero. fabricación gracias a brindando mayor
que su seguridad.
 ● Son inoxidables. materiales son menos ● Evita la deformación ● La tasa de
costosos. de la llanta. aceleración aumenta.
● En caso de alguna
deformación, la ● Su color está ● Son muy ligeros. ● Hay una mejora en el
reparación tiene un limitado a negro y rendimiento de la
● Su precio es más
costo mayor. plata. gasolina.
elevado.
● Al ser más liviano ● Tienen un aspecto ● Los golpes y
que el acero reduce el más simple. vibraciones que hay en
peso del carro. la carretera se observen
más
eficazmente por el
magnesio.

Analizando anterior nos podemos dar cuenta que no es posible sustituir el acero para abaratar costos ya
que el aluminio es más barato que el que aluminio, magnesio y aleación comparando en la tabla y con
propiedades buenas a resaltar. El acero suele ser elegido por ser ofrecidos a precios cómodos. Además,
son de mayor facilidad de construcción y, por lo tanto, tienen un costo menor de materiales.
Estéticamente suelen tener diseños sencillos y se manejan gamas de colores de negro y plateado.
También son de los más duraderos son de alta resistencia del acero por unidad de peso da como resultado
estructuras ligeras con grandes claros. Su menor peso nos ayuda a obtener cimentaciones más
económicas y por eso es más económico el acero que aluminio, magnesio y aleación.

Determinen los tiempos de cada una de las operaciones de manufactura si la empresa desea
mantener una producción de ocho horas diarias de producción. Justifiquen su respuesta
despreciando tiempos de traslado.
Dedicarles un tiempo de estimado de una hora a cada proceso importante y que requiera de más tiempo e
invertir en maquinaria más completa y avanzada en los procesos principales así contribuimos a acelérese
la producción y poner a un especialista en cada etapa para evitar accidentes y supervisar de manera
correcta, y al final darles la prueba de calidad y ver si realmente cumplen con los criterios otorgados.
Proceso
1. Cizallado industrial: 15 minutos
2. Dobladoras de lámina CNC, las cuales dan forma a la circunferencia del rin: 20 minutos
3. Sonformado de las ranuras: 30 min
4. Soldar la lámina: 30 minutos
5. Control: 10 minutos
Parte 3

• Mencionen las estrategias necesarias para aplicar las siguientes tendencias de

manufactura, desde el nivel gerencial hasta el piso de producción.
➢ Producción justo a tiempo.
Principalmente el factor más importante en esta parte del proceso es la comunicación, organización de
cada uno de los empleados, ya que cumpliendo con esta labor, podríamos recibir costos, especialmente
de inventario de materia prima, una estrategia muy buena seria checar el trabajo de cada empleado, a
ciertos tiempos del día, para ver cómo van funcionando, y si algo no resulta, resolverlo a tiempo, o más
bien prevenir cualquier percance, para así no tener inventario, y darle la correcta y absoluta satisfacción
al cliente, sin generar costos extra, por inventario excesivo.
➢ Manufactura esbelta.
La manufactura esbelta, se dedica a eliminar los desperdicios, para así aumentar el valor de cada
actividad realizada, y así el producto o servicio, se le podrá agregar valor, una estrategia ideal para seria
tener un listado de los productos o materias primas, para así saber bien, los productos que estas
utilizando, y calcular más o menos los desperdicios, para poder idear bien un plan estratégico, de cómo
reutilizar este material restante, así ahorras
económicamente y productivamente, también podemos identificar los 7 desperdicios, en la empresa y
poder mejorar la calidad y se reduce el tiempo de producción y el coste.

➢ Manufactura ágil.

La manufactura ágil se refiere a la optimización de los procesos longevos en la industria global, más que
un sistema de procesos productivos, esto se refiere a renovar, o actualizar procesos viejos para así
realizar una buena productividad en la empresa, una buena estrategia para esto, capacitar al personal que
se encuentra en la línea de manufactura, renovando el proceso y agilizándolo, para una experiencia más
satisfactoria, mejor control, y mayor rendimiento

Nota: Considera que tu actividad debe estar documentada (proceso) y fundamentada.

Lluvia de ideas
 Criterios de evaluación de la actividad:
Criterio Puntaje

1. Análisis del proceso de manufactura. 30%

2. Lista de propiedades de los materiales y 30%

análisis de tiempos de producción.

3. Listado de estrategias coherentes a cada una 40%

de las tendencias.

Entregables:
Documento que integre el layout con la ruta de producción de rines de acero, listado de estrategias y
respuestas a las preguntas.

Esta actividad se complementa con las lecturas y los videos que se encuentran en el apartado

correspondiente.
