Ingeniería Eléctrica

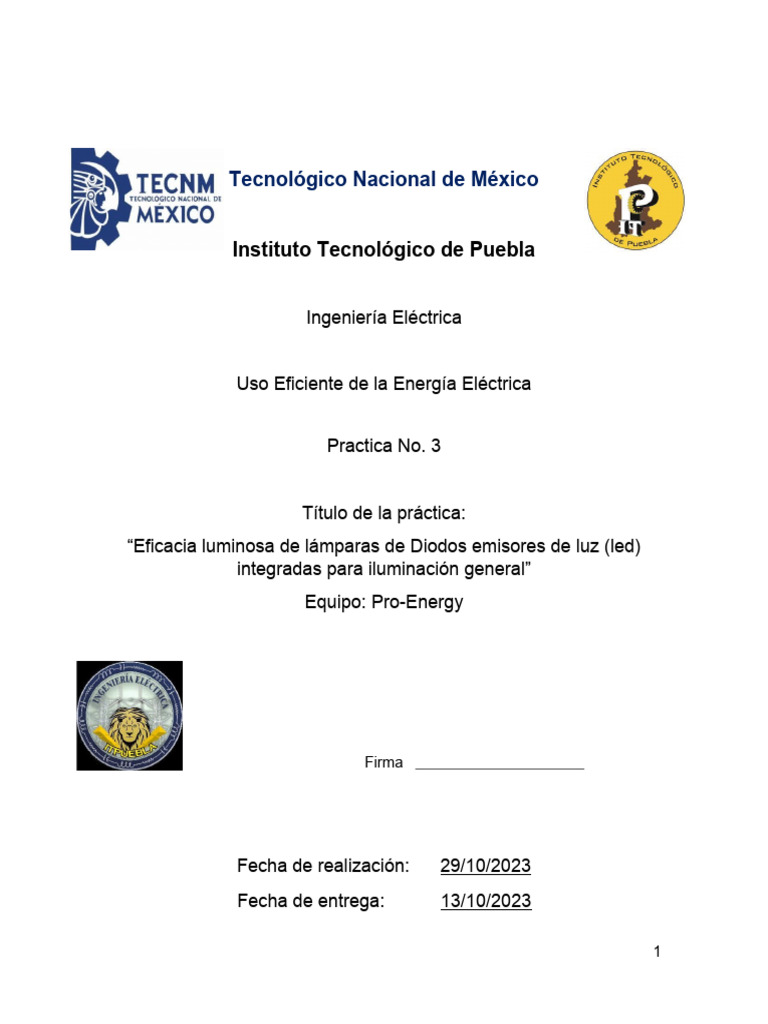

Practica No. 3
Título de la práctica:
“Eficacia luminosa de lámparas de Diodos emisores de luz (led)
integradas para iluminación general”
Equipo: Pro-Energy
Firma
1
Contenido
Objetivo.................................................................................................................... 3
Materiales y equipo.................................................................................................. 3
Condiciones ambientales......................................................................................... 4
Marco teórico............................................................................................................5
Diodo Emisor de Luz (LED)..................................................................................5
Diodo Emisor de Luz (LED)..................................................................................5
Led blanco y evolución......................................................................................... 6
La eficiencia y los parámetros operacionales.......................................................7
Norma Oficial Mexicana NOM-030-ENER-2016 “Eficacia luminosa de lámparas
de diodos emisores de luz (led) integradas para iluminación general. Límites y
métodos de prueba”..............................................................................................8
Sistema de Clasificación de Luminarias CIE......................................................10
Eficacia y eficiencia luminosa.............................................................................10
Desarrollo de la práctica.........................................................................................12
Obtención de resultados.........................................................................................15
Conclusiones..........................................................................................................18
Anexo 1.................................................................................................................. 19
Fuentes de información..........................................................................................20
2
Objetivo
Aplicando el Método de la Celda Móvil, el alumno obtendrá la información
fotométrica necesaria sometiendo al ensayo a una lámpara desnuda
integrada con Diodos Emisores de Luz(LED ́ s) para interiores-que le
permita obtener el flujo luminoso total de la fuente aplicando el método de
flujo zonal.
Obtendrá la eficacia y eficiencia de la lámpara y determinará la conformidad
de la misma con la Norma Oficial Mexicana NOM-030-ENER-2016“ Eficacia
luminosa de lámparas de diodos emisores de luz (led) integradas para
iluminación general. Límites y métodos de prueba”.
Materiales y equipo
No. Elemento Descripción Imagen
3
Eléctrica del Instituto Tecnológico de
Puebla.
Condiciones ambientales.
Entrada Salida
23.4 °C IN 24.1°C IN
12:55 13:15
Longitud -98.168451
Latitud 19.069165
Altitud 2,135 m
4
Marco teórico
Diodo Emisor de Luz (LED)
Un diodo emisor de luz o led (también conocido por la sigla LED, del inglés light-
emitting diode) es una fuente de luz constituida por un material semiconductor
dotado de dos terminales. Se trata de un diodo de unión p-n, que emite luz cuando
está activado. Si se aplica una tensión adecuada a los terminales, los electrones
se recombinan con los huecos en la región de la unión p-n del dispositivo,
liberando energía en forma de fotones. Este efecto se denomina
electroluminiscencia, y el color de la luz generada (que depende de la energía de
los fotones emitidos) viene determinado por la anchura de la banda prohibida del
semiconductor. Los ledes son normalmente pequeños (menos de 1 mm2) y se les
asocian algunos componentes ópticos para configurar un patrón de radiación. Los
primeros led’s fueron fabricados como componentes electrónicos para su uso
práctico en 1962 y emitían luz infrarroja de baja intensidad. Estos led’s infrarrojos
se siguen empleando como elementos transmisores en circuitos de control
remoto, como son los mandos a distancia utilizados dentro de una amplia variedad
de productos de electrónica de consumo. Los primeros led’s de luz visible también
eran de baja intensidad y se limitaban al espectro rojo. Los led’s modernos pueden
abarcar longitudes de onda dentro de los espectros visible, ultravioleta e infrarrojo,
y alcanzar luminosidades muy elevadas. Los primeros led’s se emplearon en los
equipos electrónicos como lámparas indicadoras en sustitución de las bombillas
incandescentes. Pronto se asociaron para las presentaciones numéricas en forma
de indicadores alfanuméricos de siete segmentos, al mismo tiempo que se
incorporaron en los relojes digitales. Los recientes desarrollos ya permiten
emplear los ledes para la iluminación ambiental en sus diferentes aplicaciones.
Los led’s han permitido el desarrollo de nuevas pantallas de visualización y
sensores, y sus altas velocidades de conmutación permiten utilizarlos también
para tecnologías avanzadas de comunicaciones.
5
ingeniería de Minas; entre los más populares
están la retroiluminación de pantallas de TV y
computadoras, así como de teléfonos celulares,
la luz de navegación de los aviones, los faros
delanteros de los vehículos, los anuncios
publicitarios, la iluminación en general, los
semáforos, las lámparas de destellos y los
papeles luminosos de pared. Desde principios de
2017, las lámparas led para la iluminación de las
viviendas son tan económicas como las
lámparas fluorescentes compactas de
comportamiento similar al del led´s. También son
más eficientes energéticamente y, posiblemente,
su eliminación como desecho provoque menos
problemas ambientales.
6
La eficiencia y los parámetros operacionales
Los leds están diseñados para funcionar con una potencia eléctrica no superior a
30-60 mili watts (mW). En torno a 1999, Philips Lumileds introdujo leds más
potentes capaces de trabajar de forma continua a una potencia de un watt. Estos
leds utilizaban semiconductores de troquelados mucho más grandes con el fin de
aceptar potencias de alimentación mayores. Además, se montaban sobre varillas
de metal para facilitar la eliminación de calor. Una de las principales ventajas de
las fuentes de iluminación a base de leds es la alta eficiencia luminosa. Los leds
blancos igualaron en seguida e incluso superaron la eficiencia de los sistemas de
iluminación incandescentes estándar. En 2002, Lumileds fabricó leds de cinco
watts, con una eficiencia luminosa de 18-22 lúmenes por watt (lm/W). A modo de
comparación, una bombilla incandescente convencional de 60-100 watts emite
alrededor de 15 lm/W, y las lámparas fluorescentes estándar emiten hasta 100
lm/W.
En septiembre de 2003, Cree Inc. Fabricó un nuevo tipo de led azul que consumía
24 mili watts (mW) a 20 miliamperes (mA). Esto permitió un nuevo
encapsulamiento de luz blanca que producía 65lm/W a 20 miliamperes,
convirtiéndose en el led blanco más brillante disponible en el mercado; además
resultaba ser más de cuatro veces más eficiente que las bombillas incandescentes
estándar. En 2006 presentaron un prototipo de led blanco con una eficiencia
luminosa récord de131 lm/W para una corriente de 20miliamperes.
Nichia Corporation ha desarrollado un led blanco con una eficiencia luminosa
de150lm/Wyunacorrientedirectade20mA.Losled’sdelaempresaCreeInc.denominad
osxlampxm-L, salieron al mercado en 2011, produciendo 100lm/W a la
potenciamáximade10W,yhasta160lm/W con una potencia eléctrica de entrada de
unos 2W. En 2012,Cree Inc .presentó un led blanco capaz de producir
254lm/W,y303lm/W en marzo de2014.Las necesidades de iluminación general en
la práctica requieren led’s de alta potencia, de un watt o más. Funcionan con
corrientes superiores a 350 miliamperios. Estas eficiencias se refieren al a luz
emitida por el diodo mantenido a baja temperatura en el laboratorio. Dado que los
led’s, una vez instalados, operan a altas temperaturas y con pérdidas de
conducción, la eficiencia en realidad es mucho menor. El Departamento de
Energía de los Estados Unidos (DOE) ha realizado pruebas para sustituir las
7
lámparas incandescentes o las lámparas fluorescentes compactas (LFC) por las
lámparas led, mostrando que la eficiencia media conseguida es de
unos46lm/Wen2009 (el comportamiento durante las pruebas
semantuvoenunmargende17lm/Wa79lm/W).
Los científicos japoneses Isamu Akasaki, Hiroshi Amano y Shuji Nakamura
obtuvieron el premio Nobel de Física 2014 por haber inventado el led azul, una
nueva fuente de luz eficiente, duradera y amigable con el medio ambiente. Su
invención ha revolucionado la iluminación de las dos últimas décadas al permitir
generar una luz blanca, brillante y económica.
8
● Lámparas de tubos led.
● Lámparas de color, cambio de color y/o cambio de temperatura de color
correlacionada.
● Lámparas decorativas de uso ornamental con acabados aperlado.
2. Clasificación
Las lámparas de LED integradas se clasifican de la siguiente manera: Por su
flujo luminoso total. Por su distribución espacial de luz.
Omnidireccional.
Direccional.
Por la forma de su bulbo.
3. Especificaciones
Las lámparas de led integradas omnidireccionales con formas de bulbo A,
BT, P, PS y T y aquéllas con forma de bulbo no definido, deben tener por lo
menos el 10% de su salida de flujo luminoso total dentro de un ángulo
sólido entre 90°- 180°.
Tabla 1.- - Eficacia luminosa mínima para lámparas de led integradas
(omnidireccionales con forma de bulbo A, BT, P, PS y T) y ((lámparas de
led integradas que no declaren la forma de bulbo) (no definido))
9
4. Método de prueba
Para determinar la eficacia luminosa de las lámparas de led integradas
establecidas en los incisos 5.1.1., 5.1.2., se debe aplicar la siguiente
ecuación:
11
Desarrollo de la práctica.
Para esta práctica se determinó el flujo zonal de una lampara de LED de 6 Watts
de la marca SANALECK, los datos se presentan en el siguiente cuadro:
Tabla 1 Datos de fuente de luz artificial simétrica
12
Posteriormente fueron registrados en una tabla de Excel.
Tabla 2 Resultados de medición
ILUMINANCIA (lx)
ÁNGULO 0º 45º 90º ÁNGULO 0º 45º 90º
0 8.91 9.55 9.32 95 48.61 46.57 46.90
5 11.53 11.30 9.20 100 47.43 45.94 45.95
10 15.62 14.85 10.83 105 46.51 44.47 45.90
15 20.64 18.67 14.67 110 46.41 43.65 34.89
20 26.42 21.75 19.51 115 43.65 41.04 6.65
25 30.80 27.30 23.80 120 42.10 39.31 1.78
30 34.60 32.85 27.59 125 39.56 36.64 2.74
35 38.01 37.22 31.06 130 36.95 33.81 2.37
40 40.20 39.96 37.31 135 34.60 31.48 2.95
45 43.07 43.07 37.85 140 31.39 28.50 3.59
50 45.40 45.15 40.73 145 27.61 25.55 3.88
55 47.44 47.13 42.48 150 22.23 21.24 3.59
60 49.18 48.32 44.82 155 16.06 15.62 3.12
65 50.36 48.96 46.90 160 10.31 10.13 3.01
70 50.95 49.31 48.32 165 5.12 5.63 2.43
75 50.95 49.01 48.90 170 2.07 2.37 1.66
80 50.75 48.61 49.09 175 1.41 1.66 1.53
85 50.36 48.03 48.63 180 1.14 1.61 1.49
90 49.51 47.15 48.02
Para continuar con el cálculo del flujo luminoso total de la fuente, con los valores
obtenidos, se calcula la intensidad luminosa. Para ello es necesario convertir los
valores de iluminancia obtenidos en lux (lx) a valores de iluminancia en candelas
(cd).
2
cd =lx∗r fotogoniómetro
13
Tabla 3 valores de intensidad luminosa
Intensidad
Ángulo
[cd]
0 14.58
5 16.93
10 21.93
15 28.38
20 34.93
25 42.66
30 49.96
35 56.06
40 61.50
45 65.26
50 68.92
55 71.95
60 74.47
65 76.24
70 77.30
75 77.29
80 76.98
85 76.19
90 74.93
95 73.69
100 72.37
105 70.84
110 65.86
115 51.71
120 47.85
125 45.15
130 41.77
135 39.26
140 35.93
145 32.26
150 26.68
155 19.70
160 13.12
165 7.35
170 3.31
175 2.45
180 2.28
14
Realizamos una plantilla con
el nombre de tabla de flujo
zonal en donde va incluido
el flujo acumulado y mediante
la intensidad media calculada
obtenemos los datos
para flujo zonal: ángulo
medio, constante de zona,
intensidad ángulo medio y
flujo
zonal (lm).
Obtención de resultados.
Con ayuda de la plantilla con el nombre de Tabla de flujo zonal (Tabla 4),
proporcionada por el docente, donde se incluye el flujo acumulado y mediante la
intensidad media calculada, obtenemos los datos para flujo zonal: ángulo medio,
constante de zona, intensidad ángulo medio y flujo zonal (lm).
15
Tabla 4 . Tabla de Flujo Zonal
16
Ilustración 1clasificación CIE General-Difusa
Eficacia 121.594934 lm / W
Eficiencia 17.80 %
17
18
se determina que la lampara LED de bulbo tipo A, de 6 W de la marca Sanelec,
cumple con lo establecido para lámparas led omnidireccionales Mayores que
450 y menores o igual que 800. Esto debido a que el valor de eficacia mínimo
con el que deben cumplir es de 65 lm/W y esta se encuentra por encima de lo
que estipulado al ser de aprox.122 lm/W.
Conclusiones
19
Anexo 1.
DATOS FOTOMÉTRICOS DE LA FUENTE DE LUZ ARTIFICIAL
ILUMINANCIA INTENSIDAD
NÚM. ÁNGULO (lx) LUMINOSA (cd)
a 0º a 45º a 90º a 0º a 45º a 90º MEDIA
20
CONCLUCIONES
Paul franco Escobedo Solano
21
Roberto Carlos
Fuentes de información.
[1] Práctica No.3. Eficacia luminosa de lámparas de Diodos emisores de luz
(led) integradas para iluminación general. Uso Eficiente de la Energía
Eléctrica. M.C Felipe Martínez Vargas. 2020
22
