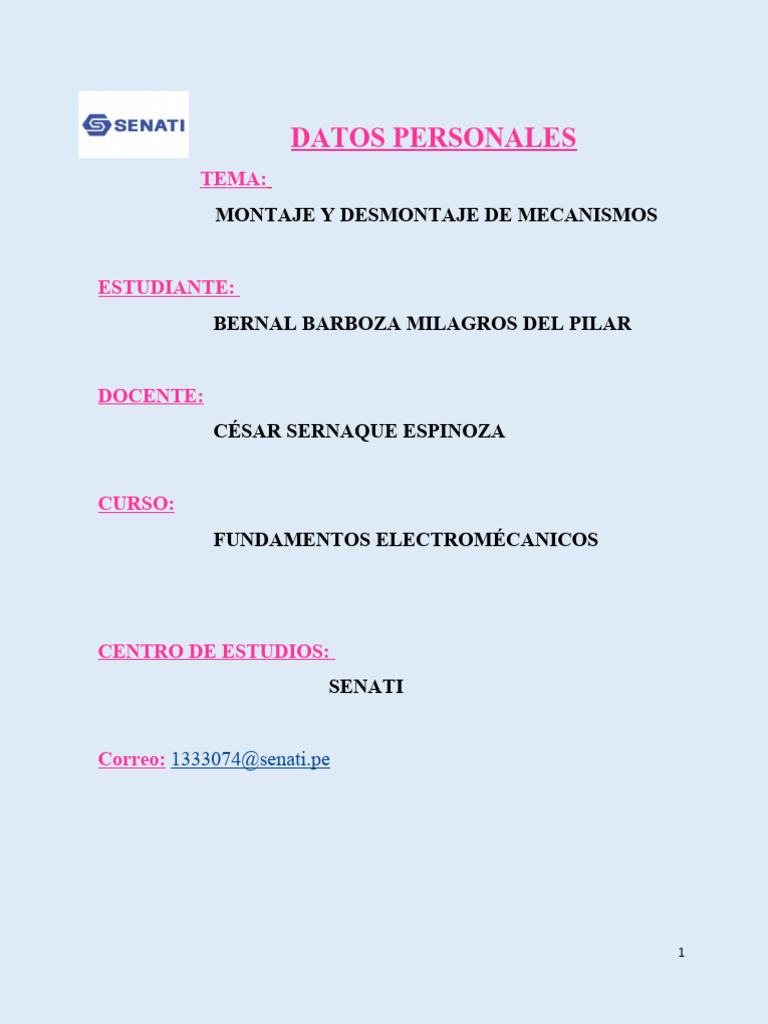

DATOS PERSONALES
TEMA:
MONTAJE Y DESMONTAJE DE MECANISMOS
ESTUDIANTE:
BERNAL BARBOZA MILAGROS DEL PILAR
DOCENTE:
CÉSAR SERNAQUE ESPINOZA
CURSO:
FUNDAMENTOS ELECTROMÉCANICOS
CENTRO DE ESTUDIOS:
SENATI
Correo: 1333074@senati.pe
1
¿Cuáles son los pasos secuenciales para ejecutar el montaje y
desmontaje de los siguientes mecanismos: faja plana, poleas,
acoplamientos, cojinetes, rodamientos, engranajes y cadenas
PASOS SECUENCIALES:
- MONTAJE Y DESMONTAJE DE FAJA PLANA
Desmontaje:
1° Paso- Inspeccionar la normalidad de transmisión.
2° Paso- Retirar la faja.
3° Paso- Reparar la faja de acuerdo a la necesidad.
Montaje:
1° Paso- Montar la faja en la polea.
a) Verificar el buen funcionamiento de la transmisión.
- MONTAJE Y DESMONTAJE DE POLEAS
Desmontar poleas con extractor:
1° Paso- Retirar el elemento de sujeción de la polea.
2° Paso- Instalar el extractor sobre los bordes de la polea.
3° Paso- Sacar la polea accionando el extractor.
4° Paso- sacar la chaveta del eje.
Montar la polea con golpes:
1° Paso- Prepare el eje:
2
a) Limpiar el agujero constante para que no tenga ninguna abolladura en su
superficie interna.
b) Limpiar el eje, asegurándose que no tenga abolladuras en su extremo y en el
resto de la superficie.
2° Paso- Colocar la polea en el eje:
a) Utilizar un casquillo para el empuje uniforme.
3° Paso- Coloque la chaveta en el conjunto (Eje,
polea):
a) Introducir la chaveta en la chavetera hasta
conseguir el ajuste adecuado.
4° Paso- Fijar el prisionero en el conjunto (Polea, eje y chaveta).
a) Utilizar la llave Allen adecuada.
b) Ajuste el prisionero dando la presión adecuada.
- MONTAJE Y DESMONTAJE DE ACOPLAMIENTO:
Desmontaje:
1° Paso- Limpiar el conjunto antes de proceder el desmontaje.
2° Paso- Inspeccionar y reconocer las averías visualmente.
3° Paso- Desmonte el acoplamiento.
a) Marque las partes a montar.
b) Afloje los pernos del acoplamiento.
c) Saque los pernos del acoplamiento.
d) Saque la chaveta con el alicate o el botador.
3
4° Paso- Verificar las superficies de contacto.
a) Limpie las superficies de contacto.
b) Utilice el calibrador al verificar.
Montaje:
1° Paso- Instalar la chaveta.
a) Colocar la chaveta
2° Paso- Montar el acoplamiento en el eje.
a) Centrar lateralmente la distancia comprendida entre los extremos de los ejes.
b) Colocar los pernos en el acoplamiento.
c) Ajuste los pernos en forma adecuada.
3° Paso- Pruebe el funcionamiento del acoplamiento.
- MONTAJE Y DESMONTAJE DE COJINETES:
Desmontaje:
1° Paso- Verificar desgastes:
a) Inspeccione visualmente las partes del cojinete antes de proceder al
desmontaje.
2° Paso- Ahorque la posición correcta con el granete.
3° Paso- Desmonte el cojinete:
a) Aflojar los tornillos de fijación y sacarlos.
b) Retirar la tapa superior.
4
c) Separar el cojinete del eje.
Montaje:
1° Paso- Preparar el cojinete:
a) Limpiar las superficies con una brocha.
2° Paso- Colocar las casquillas del cojinete.
3° Paso- Colocar la tapa superior:
a) Colocar la tapa superior, teniendo en cuidado que coincidan las marcas.
4° Paso- Colocar los tornillos de fijación:
5° Paso- Comprobar el buen funcionamiento.
a) Hacer girar el eje a mano y después a corriente.
- MONTAJE Y DESMONTAJE DE RODAMIENTOS
Desmontaje:
1° Paso- retirar el rodamiento.
a) En la prensa, apoyando el anillo interno de calces, cuando se trata de
desmontaje de eje.
b) Usando una saca rodamiento, principalmente en el caso de piezas que no
pueden ser llevadas a la prensa.
2° Paso- Lave el rodamiento:
a) Deje el rodamiento en el líquido durante algún tiempo y retire la suciedad
con una brocha.
b) Introducir, en seguida un solvente más limpio, balanceándolo y girándolo.
5
c) Limpiar una vez más con solvente limpio.
3° Paso- Lubricar el rodamiento, móntelo de nuevo o guardar si fuera el caso,
protegiéndolo bien contra cuerpos extraños.
Montaje:
1° Paso- Limpiar las piezas y el rodamiento con un
paño de hielo.
2° Paso- Montar el rodamiento.
3° Paso- Lubrique:
a) Con grasa apropiada, exenta de polvo u otros cuerpos extraños, y con la
mano limpia.
b) Con aceite, cuando hubiera caja y reten para evitar el escurrimiento del
lubricante.
- MONTAJE Y DESMONTAJE DE ENGRANAJES
Desmontaje:
1° Paso- Retirar el elemento de sujeción del engranaje.
2° Paso- Instalar el extractor sobre los bordes del engranaje o fijándolo a los
agujeros de extracción.
3° Paso- Saque el engranaje o la polea accionando el extractor.
4° Paso- Saque la chaveta del eje.
Montaje:
1° Paso- Limpiar el engranaje.
2° Paso- Limpiar el eje.
6
3° Paso- Instalar la chaveta.
4° Paso- Colocar el eje en el agujero del engranaje haciendo coincidir la chaveta
con la chavetera.
5° Paso- Coloque el engranaje de manera que el centro coincida con el eje de
prensa.
6° Paso- Inserte el eje accionando la prensa.
7° Paso- Instalar el elemento de sujeción.
- MONTAJE Y DESMONTAJE DE CADENAS
Desmontaje:
1° Paso- Distenciones de la cadena.
2° Paso- Retire la cadena.
3° Paso- Lave la cadena.
a) Sumerja la cadena en kerosene hasta que se ablande la suciedad y limpie con
una brocha y aire a presión.
b) Enjuáguela y aplíquele aire a presión.
4° Paso- Verifique el juego longitudinal:
a) Fije la cadena de un extremo sobre una superficie plana.
b) Mida el juego longitudinal comparando el largo actual de los pasos con el
original, la diferencia de longitud determina si está en condiciones de uso.
5° Paso- Verifique la flexión:
a) Sostenga la cadena de canto.
b) Observe la curvatura.
7
6° Paso- Verifique los eslabones:
a) Verifique picaduras.
b) Verifique roturas.
c) Verifique dobladuras.
7° Paso- Cambie eslabones:
a) Doble la cadena en el eslabón que se va a cambiar.
b) Deslice el eslabón lateralmente hasta sacarlo, golpee suavemente con un
martillo hasta retirarlo.
c) Monte el eslabón instalando en la ranura del otro eslabón y deslice hasta su
posición de trabajo.
- MONTAJE DE CADENA PLANA:
1° Paso- Limpiar los engranajes, tensores y
cadenas.
2° Paso- Coloque la cadena.
3° Paso- Tensione la cadena.
¿Cuáles son los principales mecanismos internos que posee un motor reductor
cuya relación es de70:1, y que función cumplen para lograr el accionamiento
del eje de velocidad lenta?
Motorreductor Metálico 70:1 37D×70L mm 12V con Codificador 64 CPR
(Piñón Recto).
Los principales mecanismos internos que posee un motor son:
1. El sensor Hall.
2. Motorreductor Metálico de 37D mm con codificador 64 CPR.
8
3. Seis cables:
Color Función
Rojo Potencia del motor (se conecta a un terminal del motor).
Negro Potencia del motor (se conecta a un terminal del motor).
Verde Codificador GND.
Azul Codificador Voc (3,5 – 20).
Amarillo Salida del codificador A.
Blanco Salida del codificador B.
¿Qué cálculo y qué procedimiento se requiere para determinar la distancia
entre ejes de una transmisión por engranajes con Z1 = 45, Z2 = 99, Módulo =
3mm?
Cuando se selecciona un rodamiento por catálogo hay que calcular la CARGA
DINÁMICA Y CARGA ESTÁTICA
9
Los tipos de carga son Radiales y Axiales según catálogo.
¿Cuáles son los tipos de cargas que están sometidos los rodamientos, y con
ayuda de un catálogo de rodamientos describa la nomenclatura en forma
específica de tres rodamientos que están sometidos a distintas cargas?
Para cargas radiales: soportan cargas dirigidas en la dirección perpendicular al eje
de rotación.
Para cargas
axiales: soportan
cargas que actúan
únicamente
en la dirección del
eje de rotación.
Con un catálogo de
rodamientos
describa la
nomenclatura
en forma específica de
tres rodamientos
que están sometidos a
distintas cargas:
10
¿Cuáles son las normas SHI y que precauciones se debe de tener en cuenta
para ejecutar el montaje y desmontaje de los siguientes mecanismos: faja
plana, poleas, acoplamientos, cojinetes, rodamientos, engranajes y cadenas?
Las normas SHI son:
1. El orden y la vigilancia dan seguridad al trabajo. Colabora en conseguirlo.
2. Corrige o da aviso de las condiciones peligrosas e inseguras.
3. No uses máquinas o vehículos sin estar autorizado para ello.
4. Usa las herramientas apropiadas y cuida de su conservación. Al terminar el
trabajo déjalas en el sitio adecuado.
11
5. Utiliza, en cada paso, las prendas de protección establecidas. Mantenlas en
buen estado.
6. No quites sin autorización ninguna protección de seguridad o señal de peligro.
Piensa siempre en los demás.
7. Todas las heridas requieren atención. Acude al servicio médico o botiquín.
8. No gastes bromas en el trabajo. Si quieres que te respeten respeta a los demás.
9. No improvises, sigue las instrucciones y cumple las normas.
10. Presta atención al trabajo que estás realizando. Atención a los minutos
finales. La prisa es el mejor aliado del accidente.
ORDEN Y LIMPIEZA:
1. Mantén limpio y ordenado tu puesto de trabajo.
2. No dejes materiales alrededor de las máquinas. Colócalos en lugar seguro y
donde no estorben el paso.
3. Recoge las tablas con clavos, recortes de chapas y cualquier otro objeto que
pueda causar un accidente.
4. Guarda ordenadamente los materiales y herramientas. No los dejes en lugares
inseguros.
5. No obstruyas los pasillos, escaleras, puertas o salidas de emergencia.
UN SÓLO TRABAJADOR IMPRUDENTE PUEDE HACER INSEGURO TODO UN
TALLER
EQUIPOS DE PROTECCIÓN INDIVIDUAL
1. Utiliza el equipo de seguridad que la empresa pone a tu disposición.
2. Si observas alguna deficiencia en él, ponlo enseguida en conocimiento de tu
superior.
3. Mantén tu equipo de seguridad en perfecto estado de conservación y cuando
esté deteriorado pide que sea cambiado por otro.
12
4. Lleva ajustadas las ropas de trabajo; es peligroso llevar partes desgarradas,
Sueltas o que cuelguen.
5. En trabajos con riesgos de lesiones en la cabeza, utiliza el casco.
6. Si ejecutas o presencias trabajos con proyecciones, salpicaduras,
deslumbramientos, etc. utiliza gafas de seguridad.
7. Si hay riesgos de lesiones para tus pies, no dejes de usar calzado de
seguridad.
8. Cuando trabajes en alturas colócate el cinturón de seguridad.
9. Tus vías respiratorias y oídos también pueden ser protegidos: infórmate.
LAS PRENDAS DE PROTECCIÓN SON NECESARIAS. VALORA LO QUE TE
JUEGAS NO UTILIZÁNDOLAS
Herramientas manuales
1. Utiliza las herramientas manuales sólo para sus fines específicos.
Inspecciónalas periódicamente.
2. Las herramientas defectuosas deben ser retiradas de uso.
3. No lleves herramientas en los bolsillos salvo que estén adaptados para ello.
4. Cuando no la utilices deja las herramientas en lugares que no puedan
producir accidentes.
CADA HERRAMIENTA DEBE SER UTILIZADA EN FORMA ADECUADA
Escaleras de mano
1. Antes de utilizar una escalera comprueba que se encuentre en perfecto
estado.
2. No utilices nunca escaleras empalmadas una con otra, salvo que estén
preparadas, para ello.
3. Atención si tienes que situar una escalera en las proximidades de
instalaciones con tensión. Provéelo antes y toma precauciones.
13
4. La escalera debe estar siempre bien asentada. Cerciórate de que no se pueda
deslizar.
5. Al subir o bajar, da siempre la cara a la escalera.
LAS ESCALERAS SON CAUSA DE NUMEROSOS ACCIDENTES: SÉ
PRECAVIDO
Electricidad
1. Toda instalación debe considerarse bajo tensión mientras no se compruebe lo
contrario con los aparatos adecuados.
2. No realices nunca reparaciones en instalaciones o equipos con tensión.
Asegúrate y pregunta.
3. Si trabajas con máquinas o herramientas alimentadas por tensión eléctrica,
aíslate. Utiliza prendas y equipos de seguridad.
4. Si observas alguna anomalía en la instalación eléctrica, comunícala. No trates
de arreglar lo que no sabes.
5. Si los cables están gastados o pelados, o los enchufes rotos se corre un grave
peligro, por lo que deben ser reparados de forma inmediata.
6. Al menor chispazo desconecta el aparato o máquina.
7. Presta atención a los calentamientos anormales en motores, cables,
armarios…notifícalo.
8. Si notas cosquilleo al utilizar un aparato, no esperes más: desconéctalo.
Notifícalo.
9. Presta especial atención a la electricidad si trabajas.
TODO TRABAJO DE ELECTRICIDAD REQUIERE LA MÁXIMA
ATENCIÓN
Riesgos químicos:
14
1. Si trabajas con líquidos químicos, piensa que tus ojos serían los más
perjudicados ante cualquier salpicadura.
2. También otras partes del cuerpo pueden ser afectados. Utiliza el equipo
adecuado.
3. Si mezclas ácido con agua, hazlo así: ácido sobre agua, nunca al revés;
podría Provocar una proyección sumamente peligrosa.
4. No remuevas ácidos con objetos metálicos; puede provocar proyecciones.
5. Si te salpica ácido a los ojos, lávate inmediatamente con abundante agua fría
y acude siempre al servicio médico.
6. Si manipulas productos corrosivos toma precauciones para evitar su
derrame; si este se produce actúa con rapidez según las normas de seguridad.
7. Si trabajas con productos químicos extrema tu limpieza personal,
particularmente antes de las comidas y al abandonar el trabajo.
8. Los riesgos para tu organismo pueden llegar por distintas vías: respiratoria,
oral, por contacto…etc. Todas ellas requieren atención
EL DESCUIDO EN EL USO DE PRODUCTOS QUÍMICOS CONLLEVA
GRAVES RIESGOS, INFÓRMATE.
El riesgo de incendios
1. Conoce las causas que pueden provocar un incendio en tu área de trabajo y
las medidas preventivas necesarias.
2. Recuerda que el buen orden y limpieza son los principios más importantes
de prevención de incendios.
3. No fumes en lugares prohibidos, ni tires las colillas o cigarros sin apagar.
4. Controla las chispas de cualquier origen ya que pueden ser causa de muchos
incendios.
15
5. Ante un caso de incendio conoce tu posible acción y cometido.
6. Los extintores son fáciles de utilizar, pero sólo se conocen; entérate de cómo
funcionan.
7. Si manejas productos inflamables, presta mucha atención y respeta las
normas de seguridad.
LA FORMA MÁS EFICAZ DE LUCHAR CONTRA EL FUEGO ES
EVITANDO QUE SE PRODUZCA
Emergencias
1. Preocúpate por conocer el plan de emergencia. Conoce las instrucciones de
la empresa al respecto.
2. Sigue las instrucciones que se te indiquen, y en particular, de quien tenga la
responsabilidad en esos momentos.
3. No corras ni empujes a los demás; si estás en un lugar cerrado busca la
salida más cercana sin atropellamientos.
4. Usa las salidas de emergencia, nunca los ascensores o montacargas.
5. Presta atención a la señalización. Te ayudará a localizar las salidas de
emergencia.
6. Tu ayuda es inestimable para todos. Colabora.
LA SERENIDAD Y CALMA SON IMPRESCINDIBLES EN CASOS DE
EMERGENCIA
Accidentes
1. Mantén la calma, pero actúa con rapidez. Tu tranquilidad dará confianza al
lesionado y a los demás.
2. Piensa antes de actuar. Asegúrate de que no hay más peligros.
16
3. Asegúrate quien necesita más tu ayuda y atiende al herido o heridos con
cuidado y precaución.
4. No hagas más de lo indispensable; recuerda que tu misión no es reemplazar
al médico.
5. No des jamás de beber a una persona sin conocimiento; puedes ahogarla con
el líquido.
6. Avisa inmediatamente por los medios que puedas al médico o servicio de
socorro.
Las precauciones que se debe de tener en cuenta para ejecutar el montaje y
desmontaje de los siguientes mecanismos: faja plana, poleas, acoplamientos,
cojinetes, rodamientos, engranajes y cadenas:
1) Apagar los equipos antes del montaje y desmontaje del mecanismo.
2) Tener los EPP adecuados para el procedimiento que se va a realizar.
3) Tener las herramientas adecuadas para el trabajo.
4) Conocer el funcionamiento de cada herramienta.
5) Seguir los pasos adecuados para el montaje o desmontaje de los mecanismos.
6) Tener cuidado al manipular las herramientas.
17
