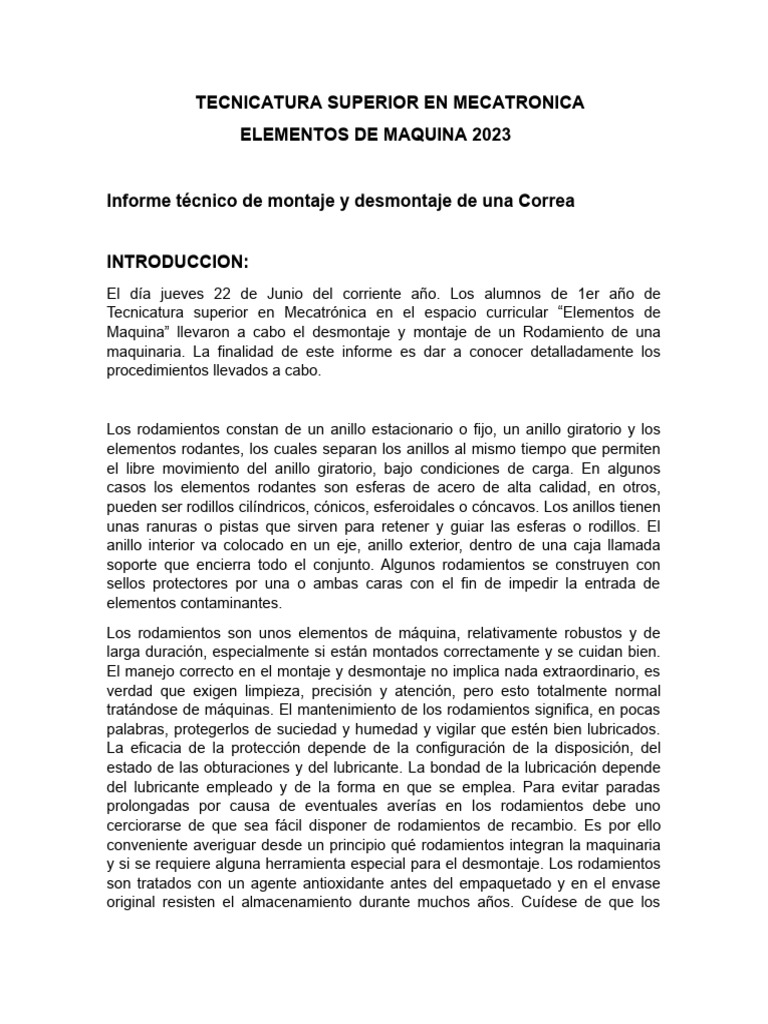

TECNICATURA SUPERIOR EN MECATRONICA
ELEMENTOS DE MAQUINA 2023
Informe técnico de montaje y desmontaje de una Correa
INTRODUCCION:
El día jueves 22 de Junio del corriente año. Los alumnos de 1er año de
Tecnicatura superior en Mecatrónica en el espacio curricular “Elementos de
Maquina” llevaron a cabo el desmontaje y montaje de un Rodamiento de una
maquinaria. La finalidad de este informe es dar a conocer detalladamente los
procedimientos llevados a cabo.
Los rodamientos constan de un anillo estacionario o fijo, un anillo giratorio y los
elementos rodantes, los cuales separan los anillos al mismo tiempo que permiten
el libre movimiento del anillo giratorio, bajo condiciones de carga. En algunos
casos los elementos rodantes son esferas de acero de alta calidad, en otros,
pueden ser rodillos cilíndricos, cónicos, esferoidales o cóncavos. Los anillos tienen
unas ranuras o pistas que sirven para retener y guiar las esferas o rodillos. El
anillo interior va colocado en un eje, anillo exterior, dentro de una caja llamada
soporte que encierra todo el conjunto. Algunos rodamientos se construyen con
sellos protectores por una o ambas caras con el fin de impedir la entrada de
elementos contaminantes.
Los rodamientos son unos elementos de máquina, relativamente robustos y de
larga duración, especialmente si están montados correctamente y se cuidan bien.
El manejo correcto en el montaje y desmontaje no implica nada extraordinario, es
verdad que exigen limpieza, precisión y atención, pero esto totalmente normal
tratándose de máquinas. El mantenimiento de los rodamientos significa, en pocas
palabras, protegerlos de suciedad y humedad y vigilar que estén bien lubricados.
La eficacia de la protección depende de la configuración de la disposición, del
estado de las obturaciones y del lubricante. La bondad de la lubricación depende
del lubricante empleado y de la forma en que se emplea. Para evitar paradas
prolongadas por causa de eventuales averías en Ios rodamientos debe uno
cerciorarse de que sea fácil disponer de rodamientos de recambio. Es por ello
conveniente averiguar desde un principio qué rodamientos integran la maquinaria
y si se requiere alguna herramienta especial para el desmontaje. Los rodamientos
son tratados con un agente antioxidante antes del empaquetado y en el envase
original resisten el almacenamiento durante muchos años. Cuídese de que los
rodamientos que no se conservan en el embalaje original estén limpios, bien
engrasados y envueltos en papel parafinado impregnado de aditivo anticorrosivo
Elementos de protección personal:
-Borcegos
-Pantalón de trabajo
-Camisa de grafa
-Guantes
-Delantal de cuero
-Mascarilla y anteojos.
Herramientas utilizadas:
-Juegos de llaves tubos
-Destornilladores
-Llaves combinadas
-Extractor de rodamientos
-Prensa hidraulica
Desmontaje de un rodamiento de un motor eléctrico:
Pasos:
1_Desconecte la fuente de energia que alimenta al motor para evitar accidentes
2_Retirar los soportes y tapas del motor con el juego de llaves tubos
3_Retirar el eje con el rodamiento. Tener en cuenta que no sufra ningun golpe el
bobinado al momento de retirar el eje.
4_Si el rodamiento no se desprende facilmente se debe concurrir a un extractor de
rodamiento
5_Apretar el eje por una morza de banco sin dañar o rayarlo.
6_Extraer el rodamiento usando el extractor. Es importante tener conocimiento de
uso adecuado de la herramienta para no dañarla.
7_Una vez extraido el rodamiento verificar si es necesario cambiar por uno nuevo
o lubricar teniendo en cuenta el manual del fabricante
Montaje del rodamiento:
El rodamiento nuevo debe ser el mismo y si es posible de misma calidad al
anterior por eso es importante anotar el tipo de rodamiento. Una vez obtenido el
rodamiento procedemos a montar en el eje. Al momento de montar tener en
cuenta el tipo de montaje que se debe aplicar a dicho rodamiento, este se
encuentra en el manual del fabricante.
Pasos:
1_El rodamiento a montar se requiere de una prensa hidraulica. Colocar el eje en
la prensa hidraulica.
2_Montar el rodamiento al eje con la prensa hidraulica. Es importante tener
conocimiento del manejo adecuado de la herramienta para no ocacionar
accidentes o dañar el rodamiento
3_Una vez colocado el rodamiento por el eje. Verificar si este no se daño en el
montaje
4_Colocar el eje en el motor con su respectivo bobinado
5_Montar todas las piezas del motor con sus respectivos tornillos
Importante antes de montar rodamientos nuevos se debe realizar una limpieza
profunda a las piezas del motor como el alojamiento del rodamiento esto
beneficiara la prolongación de vida útil del mismo ya que no estará expuesto a
grasa, aceite y polvo que sean perjudiciales para el rodamiento. También se debe
realizar una medición del eje con un micrómetro o calibre para verificar si no hay
un desgaste lo cual esto modificara su diámetro original. Si el eje esta desgastado,
el rodamiento no cumplirá su función correctamente y podría dañarse más rápido
de lo debido por eso si es necesario, reemplazar el eje por uno nuevo.
Conclusión:
Teniendo en cuenta los procedimientos llevados a cabo profundizamos el
desmontaje y montaje de un Rodamiento de una maquinaria. Visualizamos y
analizamos los tipos de componentes y herramientas aplicamos el uso correcto de
las herramientas como los elementos de seguridad personal además fue una
experiencia favorable ya que aprendimos cosas nuevas e importantes que el día
de mañana nos puede ser útil no solo en el ámbito laboral , si no el mismo hecho
de aprender algo nuevo.
