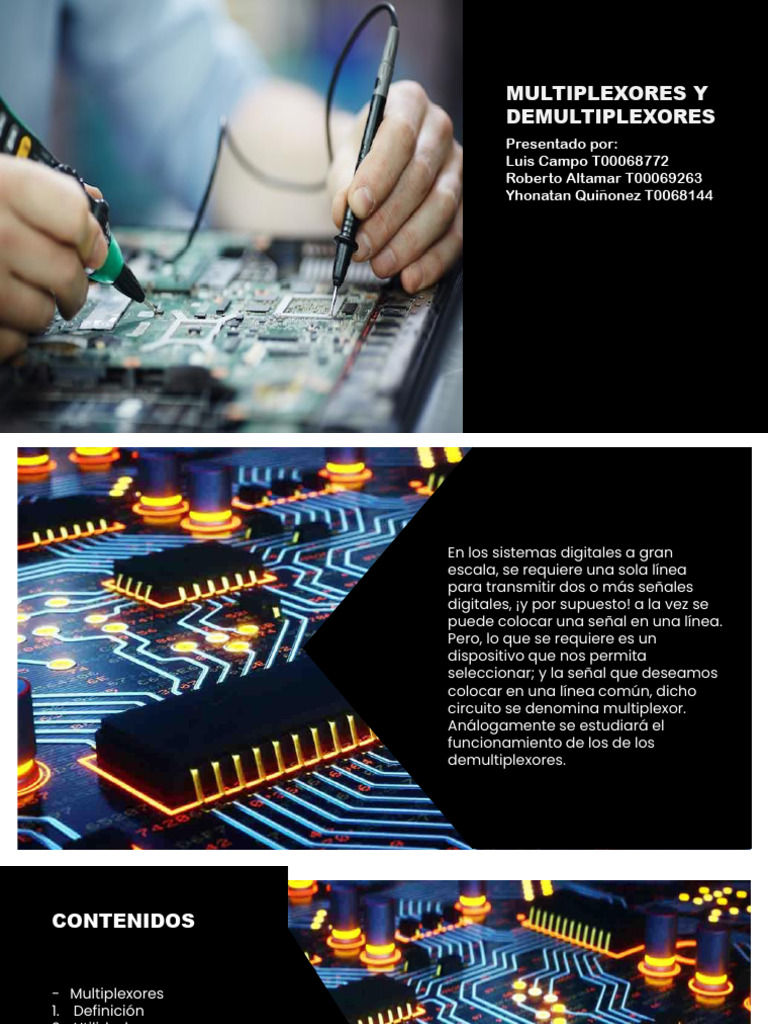

MULTIPLEXORES Y

DEMULTIPLEXORES
Presentado por:
Luis Campo T00068772
Roberto Altamar T00069263
Yhonatan Quiñonez T0068144
En los sistemas digitales a gran
escala, se requiere una sola línea
para transmitir dos o más señales
digitales, ¡y por supuesto! a la vez se
puede colocar una señal en una línea.
Pero, lo que se requiere es un
dispositivo que nos permita
seleccionar; y la señal que deseamos
colocar en una línea común, dicho
circuito se denomina multiplexor.
Análogamente se estudiará el
funcionamiento de los de los
demultiplexores.
CONTENIDOS

- Multiplexores
1. Definición
2. Utilidad
3. Tipos

- Demultiplexores
1. Definición
2. Diferencias y similitudes
con el multiplexor
3. Esquema
 OBJETIVOS

- Conocer el funcionamiento
de los multiplexores y
demultiplexores.
- Establecer las diferencias
entre los multiplexores de 2
y 3 entradas.
- Comprender la función de
cada uno de los pines de
los circuitos integrados que
se presentaron.
Los multiplexores son circuitos integrados que, a
modo de menú, seleccionan entre un conjunto de
datos de entrada la salida correspondiente. Las
opciones del menú están dadas por un número
binario, comenzando en 000 hasta el número de
bits correspondiente. que puede ir de 2 bits (74157)
a 3 bits (74151).
Un multiplexor básico posee varias
líneas de entrada de datos y una única
línea de salida. También posee
entradas de selección de datos, que
permiten conmutar los datos digitales
provenientes de cualquier entrada
hacia la línea de salida. A los
multiplexores también se les conoce
como selectores de datos. Estos
dispositivos son particularmente útiles
en la realización de montajes que
requieran compuertas lógicas,
facilitando el circuito y abaratando
costos materiales; puesto que,
dependiendo del número de datos de
entrada que posea el montaje inicial,
es posible realizarlo en base a
multiplexores.
TIPOS DE MULTIPLEXADORES

Existen dos tipos de

multiplexores:

-Multiplexor de 4 entradas
74HC157 o 74LS157.
-Multiplexor de 8 entradas
74HC151 O 74LS151.
 En cuanto al multiplexor de 4 entradas 74HC157

Para este caso, se tienen dos entradas de

valores binarios (S0 y S1) que en su
configuración darán paso a las entradas
D0-D3 como valor Y.
Se tiene la ecuación.

De esta ecuación podemos obtener el

esquemático de este circuito integrado,
el cual corresponde a un selector de
datos.
Con respecto al 74157,
este consta de pines especiales como “Enable” (pin 15) que, al recibir una señal de ALTO,
el dispositivo no realizará la selección. También está el caso de “Selección de datos”, que
al aplicarle una entrada ALTO en el pin 1, las salidas “Y” (para los pines 4, 7, 9, 12) tendrán
el valor que guardan los datos de entrada “A”. En caso contrario, si la entrada es BAJO, en
las salidas se obtendrá el valor de entrada “B”.
 Multiplexor de 8 entradas 74HC151

Como su nombre indica, en este multiplexor

se tienen 3 entradas (bits), por lo que se
generarán 8 posibles valores de Y, como se
evidencia en la tabla:

Al extraer la ecuación tenemos ;

El integrado 74151 cuenta con la opción “Enable”, pero a diferencia del 74157,
no existe un pin para “Selección de datos”. En este caso, el valor que tomará la
salida Y dependerá de, además de las entradas D0-D7 (pines 1-4 y 12-15), el
número binario de 3 bits (pines 9-11) que refiera al D correspondiente. Siendo
D0 la “posición” 000, D1 como 001 y así sucesivamente.
 DEMULTIPLEXORES

Los demultiplexores, contrario a los

multiplexores, toman un dato de una
línea y lo distribuyen a un número
determinado de salidas (D) denotado
por un número binario de 4 bits.
Similar al multiplexor, este número
corresponde a la salida Dn, siendo
0000 el pin correspondiente a D0 y
0001 a D1, así sucesivamente.
Otra característica en común que
tienen estos circuitos es la presencia
del pin que señala la entrada de
datos. En este caso, cuando “Entrada
de datos” tiene valor ALTO, la salida
D que denota las “Líneas de
selección de datos” será ALTO.
Mientras que, si esta entrada se
toma por BAJO, su salida D será
BAJO tal como lo evidencia la
siguiente figura:
ESQUEMA DE UN DEMULTIPLEXOR
74HC154
 APLICACIÓN DE MULTIPLEXADORES Display multiplexador de 7 segmentos

En este ejemplo, se visualizan en el

display de 7-segmentosnúmeros de dos
dígitos, mediante el uso de un único
decodificador BCD a 7-segmentos. En
términos muy generales, consiste en
encender y apagar leds a una frecuencia
lo suficientemente alta para generar
números de 2 dígitos de manera
continua, sin emplear más circuitos
integrados que los empleados en el
ejemplo.
SIMULACIÓN EN PROTEUS

Al probar la simulación, y bajar

la frecuencia de la señal de
reloj, se puede apreciar que los
leds encienden y apagan de
manera periódica.
