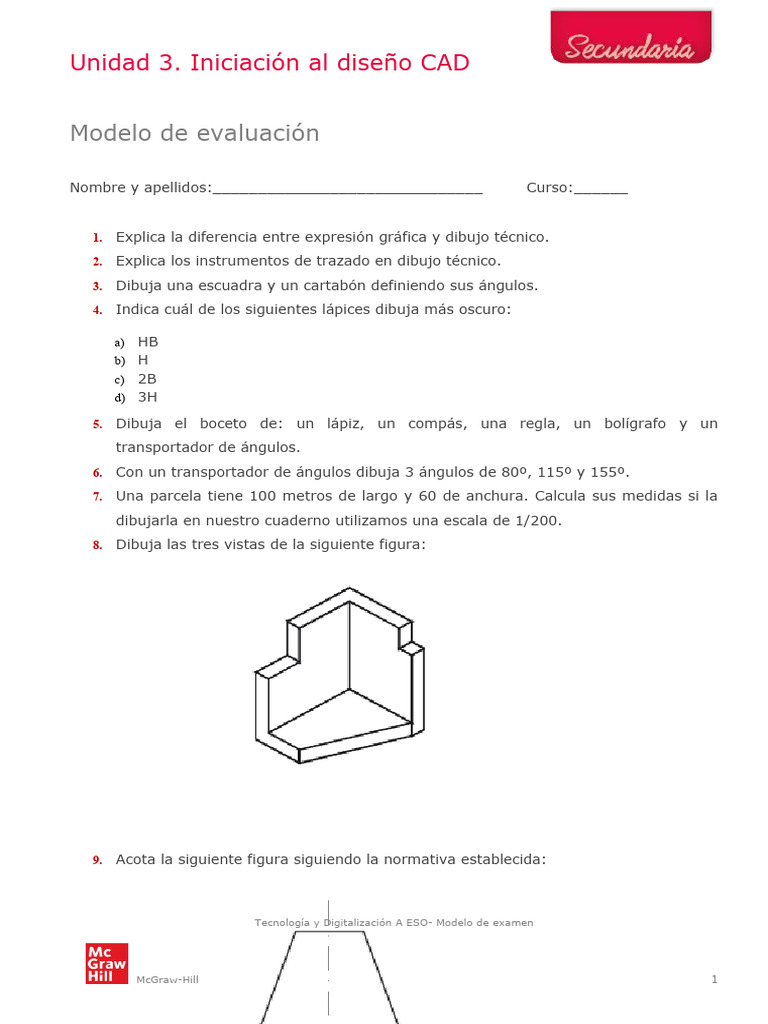

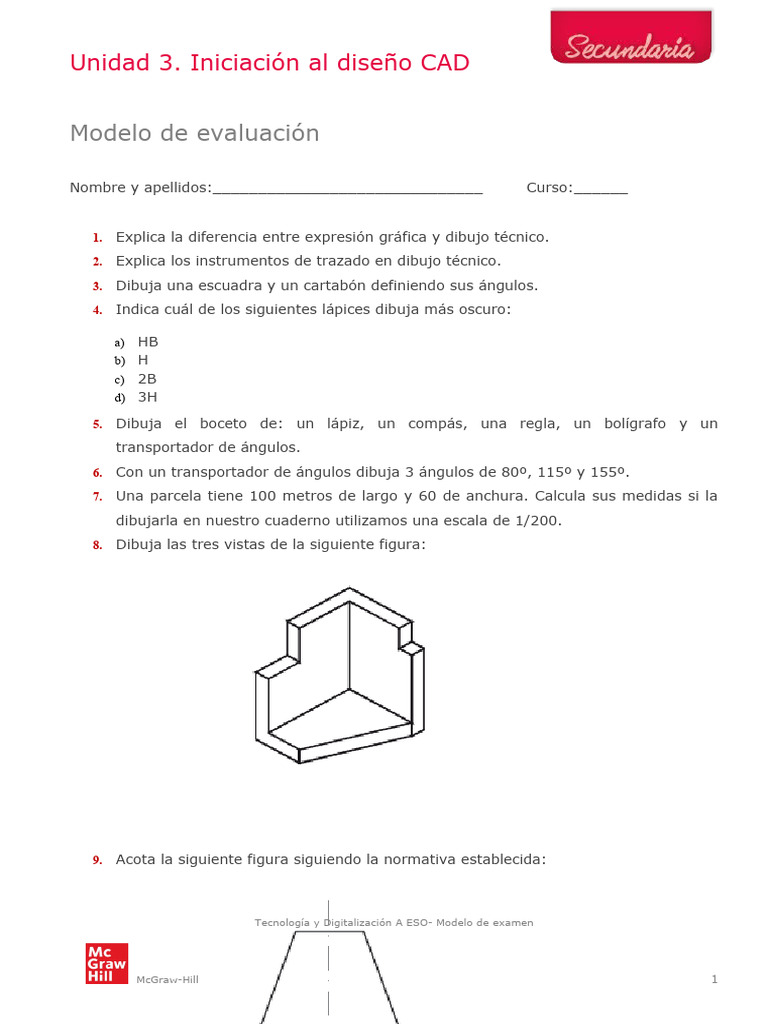

Unidad 3.

Iniciación al diseño CAD

Modelo de evaluación

Nombre y apellidos:______________________________ Curso:______

1. Explica la diferencia entre expresión gráfica y dibujo técnico.

2. Explica los instrumentos de trazado en dibujo técnico.
3. Dibuja una escuadra y un cartabón definiendo sus ángulos.
4. Indica cuál de los siguientes lápices dibuja más oscuro:

a) HB
b) H
c) 2B
d) 3H

5. Dibuja el boceto de: un lápiz, un compás, una regla, un bolígrafo y un

transportador de ángulos.
6. Con un transportador de ángulos dibuja 3 ángulos de 80º, 115º y 155º.
7. Una parcela tiene 100 metros de largo y 60 de anchura. Calcula sus medidas si la
dibujarla en nuestro cuaderno utilizamos una escala de 1/200.
8. Dibuja las tres vistas de la siguiente figura:

9. Acota la siguiente figura siguiendo la normativa establecida:

Tecnología y Digitalización A ESO- Modelo de examen

McGraw-Hill 1
Unidad 3. Iniciación al diseño CAD

10. Explica que es el LibreCAD y el SketchUp.

Tecnología y Digitalización A ESO- Modelo de examen

McGraw-Hill 2
Unidad 3. Iniciación al diseño CAD

Soluciones al modelo de evaluación

1. Explica la diferencia entre expresión gráfica y dibujo técnico.

Se llama expresión gráfica al arte de comunicar ideas o sentimientos a través de

los dibujos.
Se llama dibujo técnico a la representación gráfica de un objeto con
instrumentos auxiliares, capaz de describir con exactitud su forma y
dimensiones para su análisis, diseño y posterior construcción.

2. Explica los instrumentos de trazado en dibujo técnico.

Lápiz: Para dibujar sobre el papel, empleamos sobre todo el lápiz, instrumento
de madera con forma cilíndrica, larga y delgada que dispone de una barra
interior de grafito también cilíndrica (mina).

Compás: Para trazar circunferencias o arcos, se utiliza el compás, instrumento

formado por dos brazos, uno terminado en punta metálica y otro que sujeta la
mina, unidos por una articulación superior.

Instrumentos auxiliares: Para trazar líneas rectas, perpendiculares o paralelas

se requiere de dos instrumentos auxiliares: la escuadra y el cartabón. El uso de
ambas permite trazar diferentes líneas: manteniendo fija una de ellas y
deslizando la otra como guía, se pueden trazar paralelas y perpendiculares.
Además, combinándolas, forman ángulos concretos.

3. Dibuja una escuadra y un cartabón definiendo sus ángulos.

Tecnología y Digitalización A ESO- Modelo de examen

McGraw-Hill 3
Unidad 3. Iniciación al diseño CAD

4. Indica cuál de los siguientes lápices dibuja más oscuro:

a) HB
b) H
c) 2B
d) 3H

5. Dibuja el boceto de: un lápiz, un compás, una regla, un bolígrafo y un

transportador de ángulos.

Tecnología y Digitalización A ESO- Modelo de examen

McGraw-Hill 4
Unidad 3. Iniciación al diseño CAD
6. Con un transportador de ángulos dibuja 3 ángulos de 80º, 115º y 155º.

7. Una parcela tiene 100 metros de largo y 60 de anchura. Calcula sus medidas si la
dibujarla en nuestro cuaderno utilizamos una escala de 1/200.

100 m= 100 000 mm; 100 000 mm /200 = 500 mm

60 m = 60 000 mm; 60 000 mm /200 = 300 mm
Solución: 500 x 300 mm

8. Dibuja las tres vistas de la siguiente figura:

Tecnología y Digitalización A ESO- Modelo de examen

McGraw-Hill 5
Unidad 3. Iniciación al diseño CAD

9. Acota la siguiente figura siguiendo la normativa establecida:

10. Explica que es el LibreCAD y el SketchUp

El LibreCAD de diseño asistido por ordenador que facilita la realización de
dibujos técnicos muy precisos en 2D.

El SketchUp es un programa de diseño y modelado en 3D fácil de utilizar que

permite la realización de proyectos de gran calidad.
