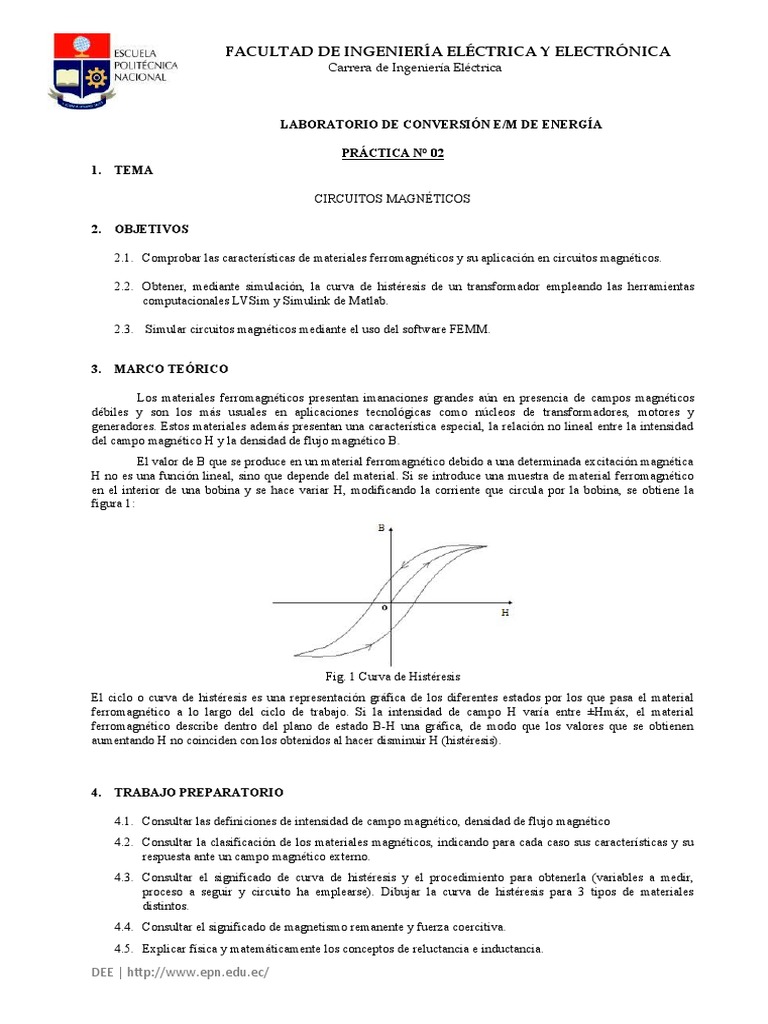

FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA

Carrera de Ingeniería Eléctrica

LABORATORIO DE CONVERSIÓN E/M DE ENERGÍA

PRÁCTICA N° 02
1. TEMA

CIRCUITOS MAGNÉTICOS

2. OBJETIVOS

2.1. Comprobar las características de materiales ferromagnéticos y su aplicación en circuitos magnéticos.

2.2. Obtener, mediante simulación, la curva de histéresis de un transformador empleando las herramientas
computacionales LVSim y Simulink de Matlab.

2.3. Simular circuitos magnéticos mediante el uso del software FEMM.

3. MARCO TEÓRICO

Los materiales ferromagnéticos presentan imanaciones grandes aún en presencia de campos magnéticos
débiles y son los más usuales en aplicaciones tecnológicas como núcleos de transformadores, motores y
generadores. Estos materiales además presentan una característica especial, la relación no lineal entre la intensidad
del campo magnético H y la densidad de flujo magnético B.
El valor de B que se produce en un material ferromagnético debido a una determinada excitación magnética
H no es una función lineal, sino que depende del material. Si se introduce una muestra de material ferromagnético
en el interior de una bobina y se hace variar H, modificando la corriente que circula por la bobina, se obtiene la
figura 1:

Fig. 1 Curva de Histéresis

El ciclo o curva de histéresis es una representación gráfica de los diferentes estados por los que pasa el material
ferromagnético a lo largo del ciclo de trabajo. Si la intensidad de campo H varía entre ±Hmáx, el material
ferromagnético describe dentro del plano de estado B-H una gráfica, de modo que los valores que se obtienen
aumentando H no coinciden con los obtenidos al hacer disminuir H (histéresis).

4. TRABAJO PREPARATORIO

4.1. Consultar las definiciones de intensidad de campo magnético, densidad de flujo magnético
4.2. Consultar la clasificación de los materiales magnéticos, indicando para cada caso sus características y su
respuesta ante un campo magnético externo.
4.3. Consultar el significado de curva de histéresis y el procedimiento para obtenerla (variables a medir,
proceso a seguir y circuito ha emplearse). Dibujar la curva de histéresis para 3 tipos de materiales
distintos.
4.4. Consultar el significado de magnetismo remanente y fuerza coercitiva.
4.5. Explicar física y matemáticamente los conceptos de reluctancia e inductancia.

DEE | http://www.epn.edu.ec/
 4.6. Resolver el problema 2.15 del capítulo 2 del libro de Gurú (páginas 128 y 129)

5. EQUIPO Y MATERIALES

 Laboratorio de simulación virtual LVSIM-EMS: https://lvsim.labvolt.com/

o Módulo fuente de alimentación (8821)
o Módulo de medición y adquisición de datos (9063)
o Módulo de transformador monofásico (8353)
o Módulo de transformador monofásico (8341)
o Módulo de dinamómetro – Fuente de Alimentación de 4 cuadrantes (8960)
 Software Simulink – Matlab
o Comando: ee_inductor_hysteresis
o Comando: ee_transformer

6. PROCEDIMIENTO

PARTE A: MODELACIÓN Y SIMULACIÓN CON FEMM

6.1. Se procederá a la modelación y simulación del circuito magnético resuelto en el preparatorio usando
el software FEMM. El instructor explicará el funcionamiento del programa, los pasos a seguir para
la modelación, simulación y análisis de resultados.
6.2. Determinar, mediante el software FEMM, el flujo magnético, densidad de flujo magnético,
intensidad de campo en el núcleo como en los entrehierros.
PARTE B: CURVA DE HISTÉRESIS MEDIANTE LVSIM - EMS
6.3. Armar el circuito mostrado en la figura siguiente. Obtener las mediciones de voltajes y corrientes,
exportarlas a un archivo de texto. Mediante la herramienta osciloscopio analizar el efecto de la
saturación magnética en el comportamiento de las variables del sistema, variando el voltaje de la
fuente.

6.4. Importar a Matlab las mediciones obtenidas, en base de la cual realizar el acondicionamiento a las
señales y graficar la curva de magnetización del transformador.
 Datos Técnicos del transformador
o SN = 120 [VA] x cada bobina
o V1 = 24 [V] x cada bobina
o V2 = 120 [V] x cada bobina
o N1 = 57 espiras
o N2 = 285 espiras
6.5. Repetir el procedimiento (pasos 6.3, 6.4) con diferentes voltajes de excitación (10 puntos) y obtenga
la curva de saturación del transformador. La curva de saturación será similar a la siguiente:
 PARTE B: CURVA DE HISTÉRESIS MEDIANTE SIMULINK - MATLAB
6.6. En la ventana de comandos de Matlab tipear: ee_transformer. Se abrirá el siguiente circuito en
Simulink.

6.7. Obtener la curva de histéresis, así como la curva de saturación del transformador con histéresis, para
diferentes valores de voltaje de excitación.

7. INFORME

7.1. Comparar y analizar los resultados obtenidos en el trabajo preparatorio de manera analítica con los resultados
obtenidos mediante el uso del software FEMM.
7.2. Graficar la curva de histéresis y curva de magnetización del transformador, empleando el software LVSIM-
EMS.
7.3. Graficar la curva de histéresis y curva de magnetización del transformador, empleando el software Simulink -
Matlab.
7.4. Realizar un análisis comparativo de los resultados obtenidos en 7.2 y 7.3.
7.5. Realizar una descripción del modelo Jiles – Atherton para representar la histéresis de un material magnético.
7.6. Empleando el circuito magnético mostrado en el punto 6.6, cambiar los tipos de modelo para la reluctancia
del núcleo (Linear reluctance, Reluctance with single saturation point, Nonlinear reluctance with hysteresis
(JA model)), y para cada caso obtener la curva de histéresis.
7.7. Consultar los materiales más utilizados en la fabricación de transformadores y motores con respecto a la
permeabilidad magnética.
7.8. Conclusiones y Recomendaciones
7.9. Bibliografía
8. REFERENCIAS

 Fitzgerald A. E., et al; "Electric Machinery"; 6ta edición; McGraw Hill; USA, NY; 2003
 Mora F. J., "Máquina Eléctricas"; 6ta edición; McGraw Hill; España; 2007
 Guru B., Hiziroglu H., “Máquinas Eléctricas y Transformadores, Alfaomega, 3era edición.
 Kosow I.; “Máquinas Eléctricas y Transformadores”; 1 edición
 Software FEMM. http://www.femm.info/wiki/Download
 https://www.mathworks.com/help/physmod/sps/examples/nonlinear-inductor-characteristics.html
 https://www.mathworks.com/help/physmod/sps/ref/nonlinearreluctance.html#d120e118957
 https://www.mathworks.com/help/physmod/sps/examples/electrical-transformer-with-
hysteresis.html
 https://www.mathworks.com/help/physmod/sps/powersys/ref/power_hysteresis.html
 HOJA DE DATOS
Práctica Nro. 2
Departamento de Energía Eléctrica Laboratorio de Máquinas Eléctricas

INFORMACIÓN GENERAL

Realizado por: Fecha de realización (dd/mm/aaaa):

 ………………………………………….... .………………………
 ……………………………………………
 …………………………………………… Grupo (## - A/B):
 …………………………………………… ………………………

DATOS
 APUNTES EN CLASE
CIRCUITOS MAGNÉTICOS
