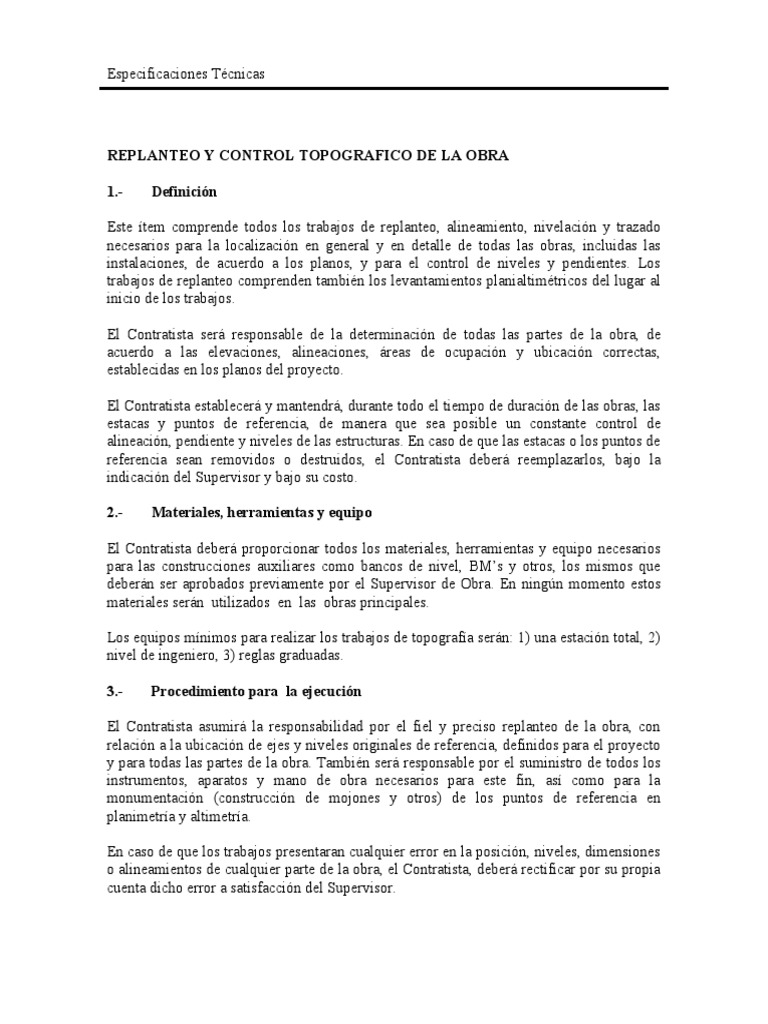

Especificaciones Técnicas

REPLANTEO Y CONTROL TOPOGRAFICO DE LA OBRA

1.- Definición

Este ítem comprende todos los trabajos de replanteo, alineamiento, nivelación y trazado
necesarios para la localización en general y en detalle de todas las obras, incluidas las
instalaciones, de acuerdo a los planos, y para el control de niveles y pendientes. Los
trabajos de replanteo comprenden también los levantamientos planialtimétricos del lugar al
inicio de los trabajos.

El Contratista será responsable de la determinación de todas las partes de la obra, de

acuerdo a las elevaciones, alineaciones, áreas de ocupación y ubicación correctas,
establecidas en los planos del proyecto.

El Contratista establecerá y mantendrá, durante todo el tiempo de duración de las obras, las
estacas y puntos de referencia, de manera que sea posible un constante control de
alineación, pendiente y niveles de las estructuras. En caso de que las estacas o los puntos de
referencia sean removidos o destruidos, el Contratista deberá reemplazarlos, bajo la
indicación del Supervisor y bajo su costo.

2.- Materiales, herramientas y equipo

El Contratista deberá proporcionar todos los materiales, herramientas y equipo necesarios

para las construcciones auxiliares como bancos de nivel, BM’s y otros, los mismos que
deberán ser aprobados previamente por el Supervisor de Obra. En ningún momento estos
materiales serán utilizados en las obras principales.

Los equipos mínimos para realizar los trabajos de topografía serán: 1) una estación total, 2)
nivel de ingeniero, 3) reglas graduadas.

3.- Procedimiento para la ejecución

El Contratista asumirá la responsabilidad por el fiel y preciso replanteo de la obra, con

relación a la ubicación de ejes y niveles originales de referencia, definidos para el proyecto
y para todas las partes de la obra. También será responsable por el suministro de todos los
instrumentos, aparatos y mano de obra necesarios para este fin, así como para la
monumentación (construcción de mojones y otros) de los puntos de referencia en
planimetría y altimetría.

En caso de que los trabajos presentaran cualquier error en la posición, niveles, dimensiones
o alineamientos de cualquier parte de la obra, el Contratista, deberá rectificar por su propia
cuenta dicho error a satisfacción del Supervisor.
Especificaciones Técnicas

La verificación y aprobación de cualquier replanteo o de cualquier línea o nivel por el

Supervisor no eximirá de ninguna manera al Contratista de su responsabilidad referente a la
exactitud de los mismos. El Contratista deberá proteger y conservar todos los bancos de
nivel, monumentos de levantamiento topográfico, referencias, estacas y otros que se usen
en el replanteo de la obra.

El Contratista proporcionará al Supervisor todas las facilidades y cooperación para la

verificación del replanteo de la obra.

Una vez realizados los trabajos de replanteo, el Contratista entregará al Supervisor, una
fotocopia de todas las libretas de campo, planos, formularios de datos y los cálculos
respectivos.

En los planos y documentos de los levantamientos deberán mostrarse las construcciones,

instalaciones y los diferentes accidentes del terreno, etc. perfectamente ubicados,
señalizados y acotados.

Debido a que el trabajo del replanteo y trazado es de primordial importancia en el

desarrollo posterior de los trabajos, se deberá contar con la aprobación escrita del
Supervisor con anterioridad a la iniciación de cualquier trabajo de excavación.

4.- Medición

El presente ítem será medido en forma global.

5.- Forma de pago

Este ítem ejecutado en un todo de acuerdo con las presentes especificaciones, de acuerdo
a lo señalado y aprobado por el Supervisor de Obra, será pagado al precio unitario de la
propuesta aceptada.

Dicho precio será compensación total por todos los materiales, mano de Obra,
herramientas, equipo y otros gastos que sean necesarios para la adecuada y correcta
ejecución de los trabajos.

Replanteo y control topográfico de obra Global (glb)
